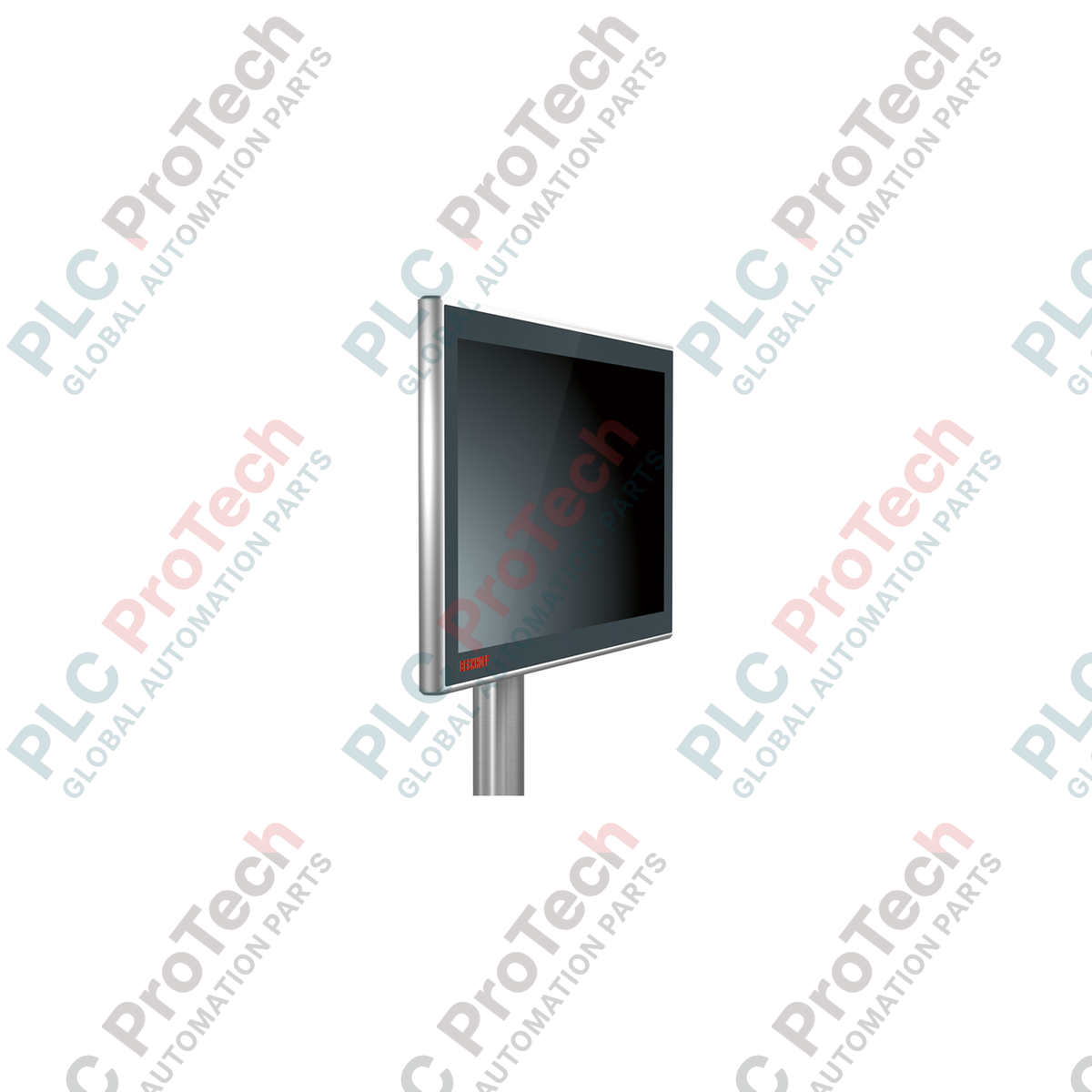

BECKHOFF CP3915-0000 Multi-Touch-Bedienpanel

Beschreibung

Das BECKHOFF CP3915-0000 ist ein industrietaugliches Multi-Touch-Control-Panel für dezentrale Visualisierungs- und Steuerungsaufgaben. Dank der integrierten DVI-E- und USB-E-2.0-Anschlusstechnologie kann dieses Control Panel in einer Entfernung von bis zu 50 Metern vom steuernden Industrie-PC ohne Signalverlust betrieben werden. Das Design ist für die Montage an einem Tragarm optimiert und positioniert die Benutzerschnittstelle direkt an der Maschine oder Prozesslinie.

Das BECKHOFF CP3915-0000 verfügt über ein robustes Aluminiumgehäuse und eine hochwertige Glasfront sowie ein 15-Zoll-Display mit einer Auflösung von 1024 x 768 Pixeln. Der Multi-Finger-Touchscreen unterstützt moderne Multi-Touch-Bedienung in anspruchsvollen industriellen Umgebungen und bietet hohen Bedienkomfort sowie präzise Eingabemöglichkeiten.

Das Gerät ist mit IP65-zertifizierten Steckverbindern und Schnittstellen ausgestattet, die bei vollständig montiertem Zustand eine zuverlässige Abdichtung und Schutz vor dem Eindringen von Staub und Flüssigkeiten gewährleisten. Das Eingangssystem ist mit standardmäßigen PC-DVI- und USB-Schnittstellen kompatibel und wandelt Signale für die Übertragung über größere Entfernungen mit hohen Geschwindigkeiten um, einschließlich USB-2.0-Datenübertragungen mit bis zu 480 Mbit/s.

Merkmale

• 15-Zoll-Multi-Finger-Touchscreen mit einer Glasfront mit hoher Transparenz
• Integrierte DVI-E- und USB-E-2.0-Empfängertechnologie für Übertragungsentfernungen von bis zu 50 Metern
• Robustes Aluminiumgehäuse für die Montage auf Maschinenebene
• Hoher Schutzgrad IP65 für den Betrieb in anspruchsvollen Umgebungen
• Standardisierte Montagebohrung mit 100 x 100 mm und M6-Gewindebohrungen
• Industrielle 24-V-DC-Stromversorgungsschnittstelle

Anwendungen

• Mensch-Maschine-Schnittstelle (HMI) und Anlagenvisualisierung auf Maschinenebene
• Dezentrale Bedienerstationen, die Anzeigeeinheiten in großer Entfernung vom Hauptschaltschrank erfordern
• Multi-Finger-Touch-Bedienkonzepte in Fertigungs-, Verpackungs- und Montagesystemen

Technische Daten

Allgemein

Display und Touch

Elektrik und Kommunikation

Mechanik und Umgebungsbedingungen

Anschlüsse / Schnittstellen

Installationsrichtlinien

1. Stellen Sie sicher, dass alle elektrischen Versorgungen vor der Montage oder Verdrahtung des Bedienpanels spannungsfrei geschaltet sind.
2. Befestigen Sie das Gerät sicher mithilfe der vier M6-Gewindebohrungen am rückseitigen Anschlussblock und beachten Sie dabei das Befestigungsraster von 100 x 100 mm.
3. Verlegen und sichern Sie die speziellen DVI-E- und USB-E-Kabel. Stellen Sie sicher, dass die Kabellänge die maximale Spezifikation von 50 Metern nicht überschreitet.
4. Stellen Sie sicher, dass alle Anschlüsse korrekt festgezogen sind, um die Schutzart IP65 des Schnittstellenpanels aufrechtzuerhalten.
5. Schließen Sie die 24-V-DC-Stromversorgung an die vorgesehenen Klemmen an und überprüfen Sie die korrekte Polarität, bevor Sie die Stromversorgung einschalten.
