Beschreibung

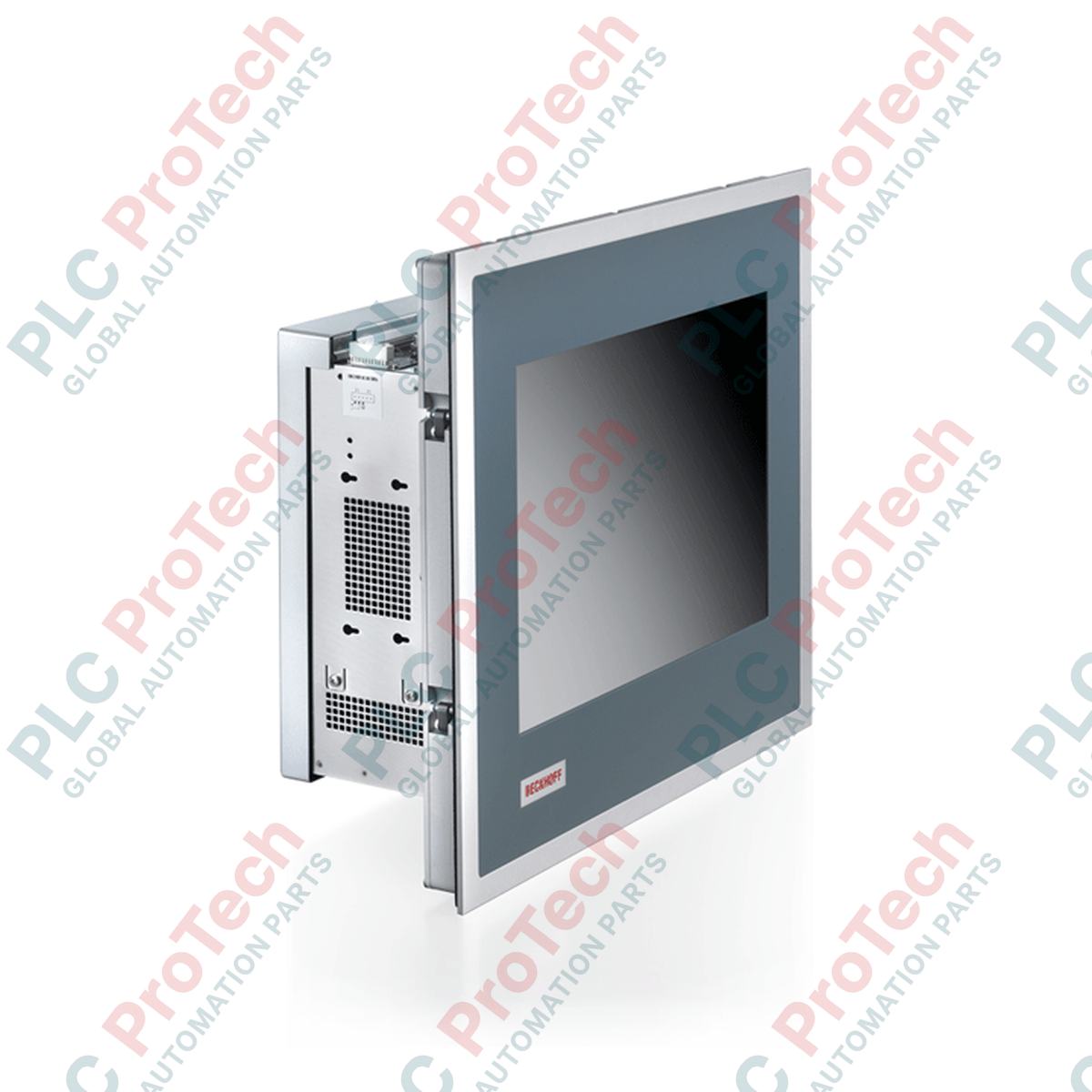

Der Beckhoff CP6521-0002-0080 wurde für anspruchsvolle industrielle Visualisierungs- und maschinennahe Steuerungsaufgaben entwickelt. Es handelt sich um einen robusten, integrierten Einbau-Panel-PC, der sich nahtlos in Schaltschränke und Bedienkonsolen integrieren lässt. Das Gerät kombiniert ein industrietaugliches 12-Zoll-Display mit einem integrierten ATX-PC-Gehäuse mit 7 Steckplätzen und bietet dadurch hohe Rechenleistung sowie Erweiterbarkeit. Die Frontblende bietet IP65-Schutz gegen Staub und Wasserstrahlen, während das hintere Gehäuse die Schutzart IP20 aufweist und damit einen zuverlässigen Betrieb in rauen Fertigungsumgebungen gewährleistet.

Die Installation des CP6521-0002-0080 ist dank integrierter, herausziehbarer Klemmhebel für eine schnelle Montage ohne Werkzeug optimiert. Die interne ATX-Architektur unterstützt standardmäßige PCIe- und PCI-Steckkarten. Dadurch können Bediener Feldbuskarten, spezielle Kommunikationsschnittstellen oder industrielle I/O-Module problemlos direkt in den Steuerungs-PC integrieren. Damit stellt das Gerät eine äußerst flexible Lösung für automatisierte Produktionslinien, Prozessanlagen und schwere Industriemaschinen dar.

Merkmale

• 12-Zoll-TFT-Aktivmatrix-Flachbildschirm mit einer Auflösung von 800 x 600 Pixeln.
• Robuste Konstruktion mit IP65-Schutzart an der Vorderseite und IP20-Schutzart am hinteren Gehäuse.
• Flexibler ATX-Kartenschacht mit 7 Steckplätzen zur Aufnahme verschiedener PCIe- und PCI-Erweiterungskarten.
• Schnelle und sichere Installation mithilfe integrierter, herausziehbarer Klemmhebel, die ein Lösen der Befestigungsteile verhindern.
• Industrielles Thermodesign, optimiert für Betriebstemperaturen von 0 bis 55 °C.
• Kompatibel mit standardmäßigen industriellen Betriebssystemen und der Automatisierungssoftware TwinCAT.

Anwendungen

• Leistungsstarke Mensch-Maschine-Schnittstelle (HMI) in der Automobil- und Verpackungsindustrie.
• Integrierte Steuerung und Visualisierung in der Verfahrenstechnik sowie in Wasseraufbereitungsanlagen.
• Zentrale Leittechnik und Datenerfassung (SCADA) in der Schwerindustrie.

Technische Daten

Installationshinweise

Um einen sicheren und zuverlässigen Betrieb des Panel-PCs in industriellen Umgebungen zu gewährleisten, befolgen Sie diese Installationsschritte:

• Vorbereitung des Einbauausschnitts: Fertigen Sie den Ausschnitt in der Schaltschranktür strikt gemäß den Abmessungen der offiziellen Installationszeichnung an. Stellen Sie sicher, dass die Montageplatte eben und gratfrei ist, damit die IP65-Abdichtung gewährleistet bleibt.
• Befestigung im Panel: Setzen Sie das Gerät von vorne in den Ausschnitt ein und befestigen Sie es mithilfe der integrierten, herausziehbaren Klemmhebel. Ziehen Sie die Klemmhebel gleichmäßig an, damit die Dichtung der Frontblende gleichmäßig komprimiert wird.
• Wärmemanagement: Sorgen Sie rund um die Lüftungsschlitze des hinteren ATX-Gehäuses für ausreichend Freiraum, damit die Wärme abgeführt werden kann. Blockieren Sie den Abluftstrom des internen Lüfters nicht.
• Erdung: Verbinden Sie die Funktionserdungsklemme am Gehäuse über ein dickes, kurzes Erdungsband mit dem zentralen, niederimpedanten Erdungspunkt des Systems.
