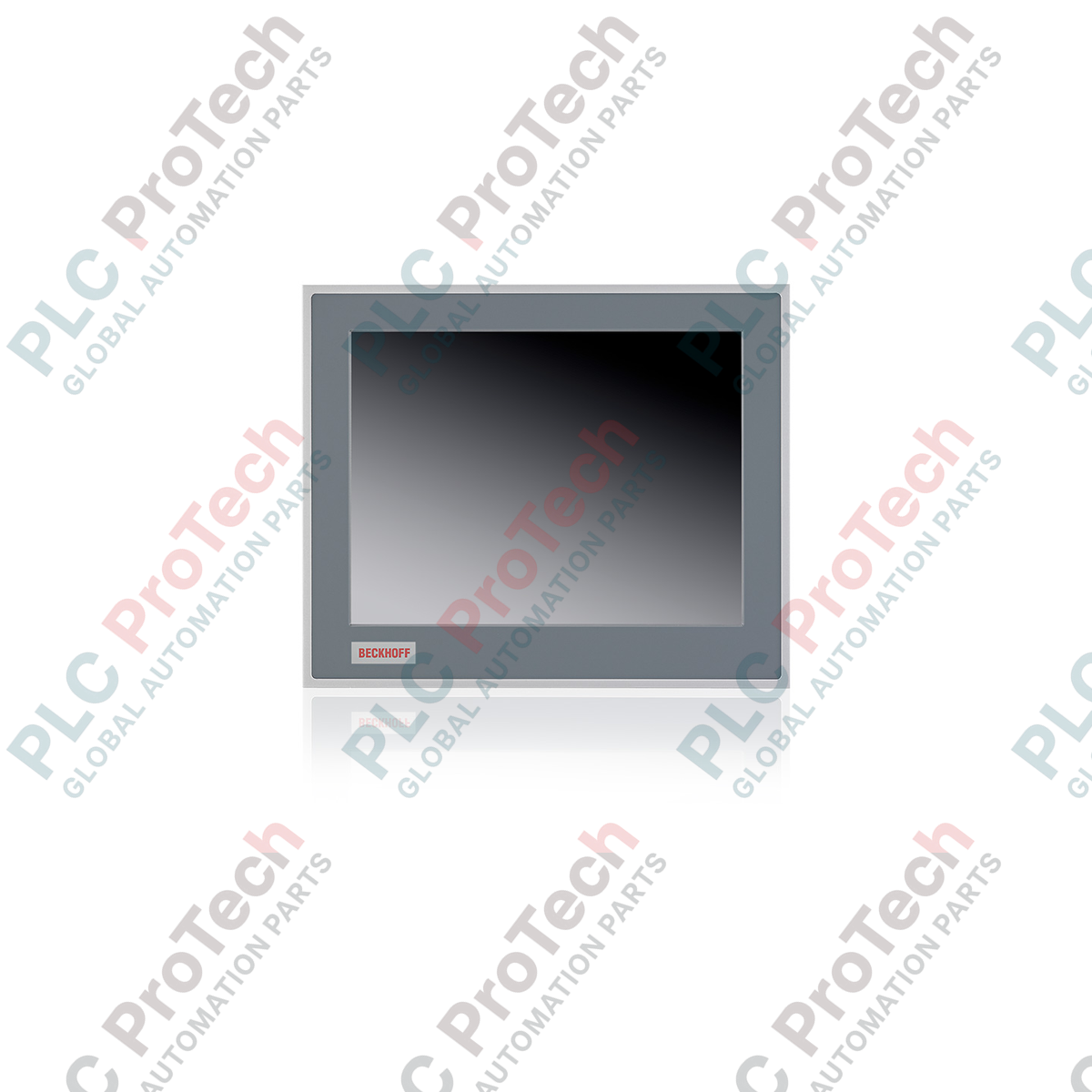

Beckhoff CP6911-0001-0000 Bedienpanel der CP69xx-Serie mit 12-Zoll-Display

Beschreibung

Das Beckhoff CP6911-0001-0000 schließt die Lücke zwischen anspruchsvoller industrieller Verarbeitung und der Visualisierung auf Feldebene und dient als integriertes, kostengünstiges 12-Zoll-Bedienpanel zum Einbau. Dank der robusten Signalübertragungstechnologie DVI-E und USB-E 2.0 Extended ermöglicht dieses Gerät eine nahtlose Verbindung zu einem bis zu 50 Meter entfernten Industrie-PC. Das Bedienpanel ist in einem robusten Gehäuse mit Aluminium-Frontblende und Rückabdeckung aus Stahlblech untergebracht und speziell für die Installation in Schaltschränken unter anspruchsvollen Umgebungsbedingungen ausgelegt, in denen eine platzsparende Visualisierung entscheidend ist.

Merkmale

• Hochauflösendes Display: 12-Zoll-TFT-Bildschirm mit klarer Auflösung von 800 x 600 Pixeln.
• Integration von DVI-E und USB-E 2.0: Ermöglicht den Fernbetrieb in bis zu 50 Metern Entfernung vom PC über hochwertige CAT7-Verbindungskabel.
• Hervorragender physischer Schutz: Die abgedichtete Vorderseite mit IP65 schützt vor Spritzwasser und dem Eindringen von Partikeln; die Rückseite bietet Schutzart IP20.
• Vereinfachte Montage: Nutzt herausziehbare Klemmhebel für eine schnelle und sichere Montage in Aussparungen von Schaltschranktüren.
• Industrielle Stromversorgung: Für eine standardmäßige 24-V-DC-Stromversorgung ausgelegt und für gängige industrielle Bus-Stromversorgungsarchitekturen optimiert.

Anwendungen

• Fernbedienkonsolen für Maschinen: Standardmäßig einsetzbar an automatisierten Verpackungs-, Montage- und CNC-Werkzeugstationen, bei denen der Controller-IPC sicher in einem zentralen Schaltraum untergebracht ist.
• Schwerindustrie: Ideal für staubige Produktionsumgebungen oder Bereiche mit intensiver Reinigung, die robuste Bedienerschnittstellen mit hoher IP-Schutzart erfordern.
• Visualisierung von Prozessanlagen: Geeignet für modulare Fertigungsarchitekturen, die eine zentralisierte Visualisierung mit lokalisierter, reaktionsschneller physischer Rückmeldung erfordern.

Tabelle der technischen Daten

Anschlüsse und Schnittstellen

Erfahrungsbasierte technische Erkenntnisse

Alternative Modelle und Kompatibilität

Der CP6911-0001-0000 verwendet spezialisierte integrierte DVI-E- und USB-E-Receiver auf der rückseitigen Gehäuseplatte. Es ist unbedingt zu beachten, dass handelsübliche DVI-zu-HDMI-Adapter nicht über die Verlängerungsverbindung eingesetzt werden können, wenn sich auf der IPC-Seite kein aktives Beckhoff-Sendergerät befindet, beispielsweise die CU8801-PCIe-Senderkarte oder die CU8801-0000-Senderbox.

Anwendungsfehler und technische Hinweise

Bei der Installation in abgedichteten IP66-Schaltschränken muss rund um die rückseitige Blechabdeckung ein thermischer Freiraum von mindestens 50 mm vorhanden sein. Dieses Modell ist vollständig auf passive Konvektionskühlung angewiesen. Eine zu dichte Packung des umgebenden Gehäuses kann die interne Umgebungstemperatur über den Grenzwert von 55 °C erhöhen und dadurch eine Verschlechterung der Bildqualität oder spontane Rücksetzungen der Displaylogik verursachen.

Tipps zur Inbetriebnahme und Verdrahtung

USB-E 2.0 arbeitet mit hoher Bandbreite (480 Mbit/s) und ist äußerst empfindlich gegenüber elektrostatischen Entladungen und hochfrequentem elektrischem Rauschen. Verwenden Sie stets doppelt geschirmte CAT7-STP-Kabel und überprüfen Sie, dass das Metallgehäuse des RJ45-Steckers über den rückseitigen M4-Erdungsbolzen eine direkte Verbindung zur Gehäuseerde aufweist. Dies mindert sporadische USB-Ausfälle beim Betrieb in der Nähe leistungsstarker Frequenzumrichter (VFDs).

Installationsrichtlinien
