Hersteller: Honeywell
Produkt-Nr.: XF823A
Herkunftsland:Vereinigte Staaten
Produkttyp: Binäreingangsmodul
Zahlung: T/T, Western Union
Gewicht: 2000g
Versandhafen: Xiamen
Garantie: 12 Monate

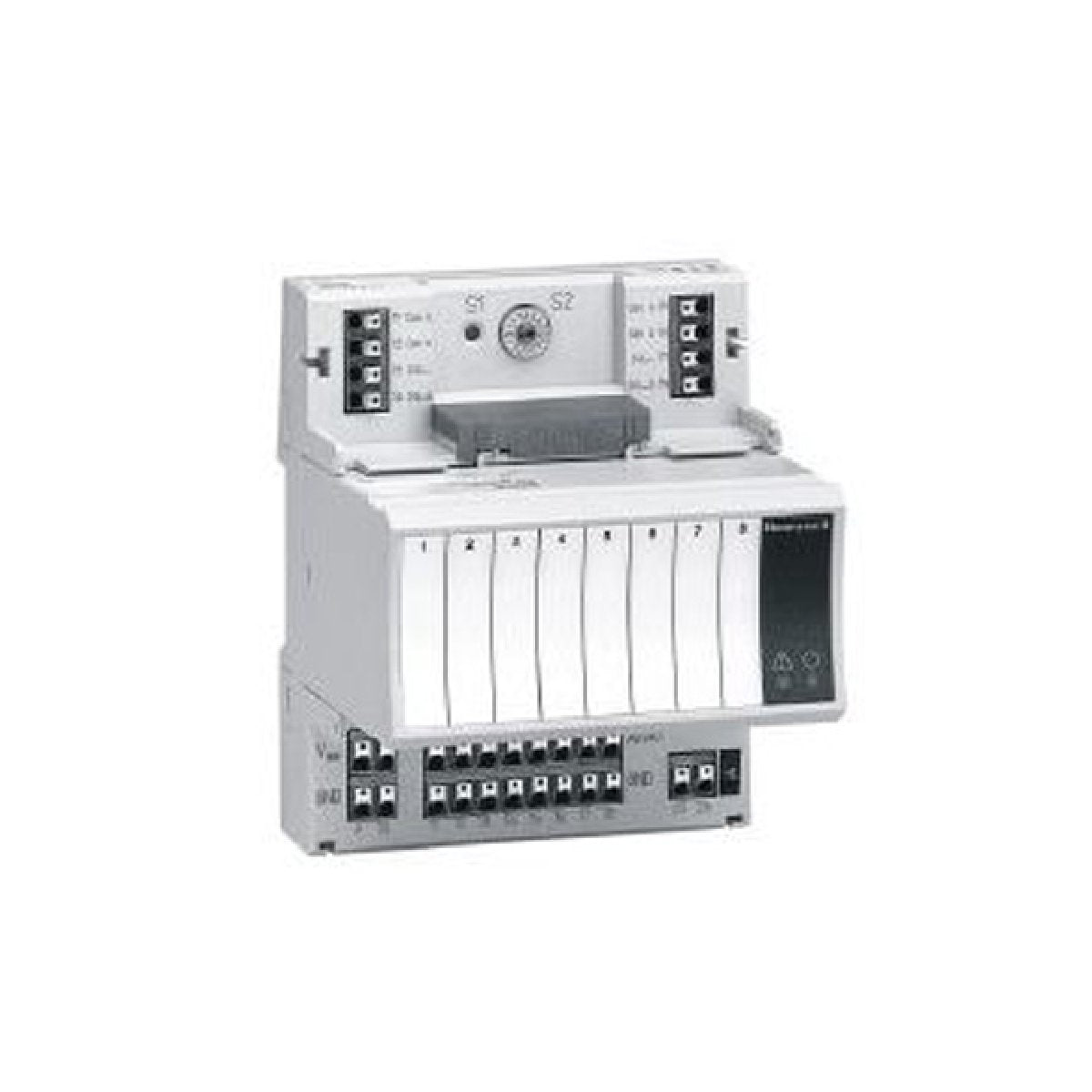

Das Honeywell XF823A ist ein Binäreingangsmodul mit 12 Kanälen für Honeywell-Panel-Bus-Steuerungssysteme. Es erfasst diskrete Signale von Feldgeräten wie potenzialfreien Kontaktschaltern und Open-Collector-Ausgängen und übermittelt deren Status über den Panel Bus an einen kompatiblen Controller.
Das Modul verfügt über eine herausnehmbare Elektronikeinheit und eine separate Klemmenfassung, sodass die Elektronik ausgetauscht werden kann, ohne die Feldverdrahtung zu trennen oder die Bus- und Stromversorgungsanschlüsse zu unterbrechen. Jeder der 12 Eingänge verfügt über eine konfigurierbare LED-Anzeige. Die Eingänge können außerdem als schnelle Summenzähler für die Impulszählung mit Frequenzen bis zu 20 Hz konfiguriert werden.
Das XF823A arbeitet mit kompatiblen Panel-Bus-Controllern, darunter Honeywell XL800 und CPO-PC-6A, und unterstützt die Installation auf DIN-Schienen.
| Parameter | Spezifikation |
|---|---|
| Hersteller | Honeywell |
| Modell | XF823A |
| Produkttyp | Binäreingangsmodul |
| Produktfamilie | Panel-Bus-I/O-Module |
| Anzahl der Eingänge | 12 |
| Eingangstyp | Statischer Binäreingang, potenzialfreier Kontakt |
| Alternative Funktion | Schneller Summenzähler |
| Maximale Zählfrequenz | 20 Hz |
| Minimale Impuls-EIN-Zeit | 25 ms |
| Minimale Impuls-AUS-Zeit | 25 ms |
| Maximales Kontaktprellen | 5 ms |
| Einschaltschwelle des Eingangs | Unter 1,6 kΩ oder 2,5 V gegen GND |
| Ausschaltschwelle des Eingangs | Über 90 kΩ oder 4 V gegen GND |
| Kommunikation | Honeywell Panel Bus |
| Moduladressierung | HEX-Schalter |
| Stromversorgung | 24 VAC / 24 VDC |
| Stromaufnahme bei 24 VAC | 180 mA |
| Stromaufnahme bei 24 VDC | 130 mA |
| Montage | DIN-Schiene, mit Klemmenfassung |
| Abmessungen (H × B × T) | 110 × 90 × 93 mm, einschließlich Fassung |
| Schutzart | IP20 |
| Betriebstemperatur | 0 bis +50°C |
| Lagertemperatur | −20 bis +70°C |
| Relative Luftfeuchtigkeit | 5–93 %, nicht kondensierend |
Das Modul stellt 12 individuell zugewiesene Binäreingänge BI1 bis BI12 bereit.
| Klemme | Zuordnung |
|---|---|
| 1–12 | Binäreingänge BI1–BI12 |
| 13–24 | Zugehörige GND-Klemmen |
| 71 / 72 | Panel-Bus-Kommunikation COM A / COM B |
| 73 / 74 | 24-VAC-Versorgung / Rückleitung |
| 75–78 | Bus- und Stromversorgungsanschlüsse für benachbarte Module |
| 25 / 26 | Schirmanschluss |
Für den Betrieb mit potenzialfreien Kontakten wird jeder Feldkontakt zwischen dem zugewiesenen Binäreingang und GND angeschlossen. Open-Collector-Geräte können verwendet werden, wenn der Kanal für den Betrieb als schneller Summenzähler konfiguriert ist.
| Artikelnummer | Beschreibung |
|---|---|
| XS823 | Steckklemmenfassung für steckbare Binäreingangsmodule |
| XSU823 | Schraubklemmenfassung für steckbare Binäreingangsmodule |
| XS814 | Optionale Zusatzklemmenblöcke |
| XS816 | Brückenstecker |
Die Klemmenfassung und das Elektronikmodul sind separate Komponenten. Daher sollte bei der Bestellung bestätigt werden, ob eine Fassung enthalten ist.
Das XF823A wird in Honeywell-Panel-Bus-Gebäudeautomations- und Steuerungssystemen eingesetzt, in denen diskrete Feldsignale erfasst und überwacht werden müssen. Typische Funktionen sind die Überwachung von Kontaktzuständen, die Rückmeldung des Anlagenbetriebs, die Überwachung von Alarmkontakten und die Niederfrequenz-Impulszählung von kompatiblen Feldgeräten.
Dank der konfigurierbaren LED-Modi können Bediener während der Inbetriebnahme und Fehlersuche zwischen normalen Eingangszustandsanzeigen und Alarmanzeigen unterscheiden.
