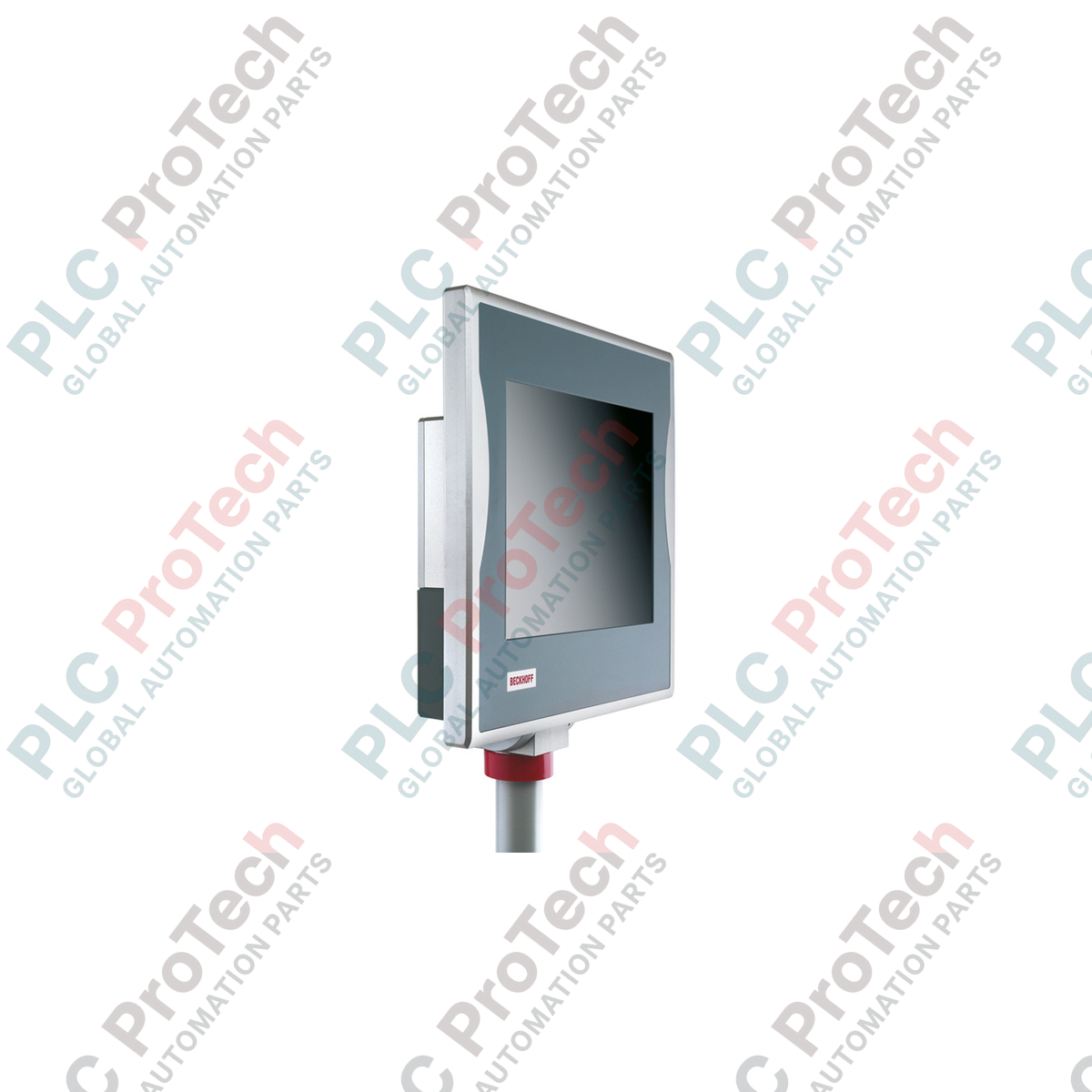

BECKHOFF CP7233-0000-0060 19-Zoll-Economy-Panel-PC der CP72xx-Serie

Beschreibung

Der BECKHOFF CP7233-0000-0060 ist ein leistungsstarker industrieller 19-Zoll-Economy-Panel-PC, der für die platzsparende Montage an Schwenkarmen entwickelt wurde. Durch die Kombination eines hochauflösenden Displays mit Industrie-PC-Hardware dient dieses Gerät direkt an der Maschine oder Produktionslinie als zentrale Steuerungs- und Visualisierungsschnittstelle. Das strukturelle Design zeichnet sich durch ein vollständig geschlossenes, IP65-zertifiziertes Aluminiumgehäuse aus, das in anspruchsvollen industriellen Umgebungen umfassenden Schutz vor dem Eindringen von Staub und Feuchtigkeit bietet.

Ausgestattet mit einem 19-Zoll-TFT-Display mit einer Auflösung von 1280 x 1024 Pixeln liefert der BECKHOFF CP7233-0000-0060 eine klare visuelle Rückmeldung für komplexe HMI-Anwendungen. Die Konfiguration der Frontblende kann je nach spezifischen Anwendungsanforderungen Touchscreens mit Einfingerbedienung, Touchpads oder kundenspezifische Fronttastaturlayouts aufnehmen. Das Wärmemanagement erfolgt über ein spezielles passives Kühlkörperdesign, ergänzt durch einen internen Lüfter, der eine gleichmäßige Wärmeverteilung über die gesamten Wände des Aluminiumgehäuses sicherstellt und lokale Wärmenester verhindert.

Im technischen Kern verfügt dieser Panel-PC über ein 3,5-Zoll-Motherboard, das Intel Celeron-, Pentium- oder Core-i3-, i5- bzw. i7-Prozessoren der 6. und 7. Generation unterstützt. Das hochgradig konfigurierbare System unterstützt bis zu 32 GB DDR4-RAM und bietet mehrere Laufwerkserweiterungssteckplätze für CFast-Karten oder 2,5-Zoll-SSD-/HDD-Speichermedien. Zu den standardmäßig integrierten Schnittstellen gehören zwei Gigabit-Ethernet-Ports, integrierte SATA-RAID-Controller und ein ausgewiesener Verdrahtungsbereich für bis zu sechs IP65-zertifizierte Anschlüsse zur flexiblen Kommunikation auf Feldebene.

Funktionen

• Brillantes 19-Zoll-TFT-Display mit einer gestochen scharfen Auflösung von 1280 x 1024 Pixeln.
• Rundum IP65-geschütztes Aluminiumgehäuse für die direkte Maschinenmontage.
• Integrierter drehbarer Schwenkarmadapter für 48-mm-Rohrsysteme (kompatibel mit Rittal und Rolec, Einführung von oben oder unten).
• Passive externe Kühlung über einen Kühlkörper mit internem Umluftlüfter für eine zuverlässige Wärmeverteilung.
• Motherboard-Architektur mit Unterstützung für Intel-Prozessoren der 6. und 7. Generation.
• Zwei integrierte 100/1000BASE-T-Ethernet-Schnittstellen für die Hochgeschwindigkeitsintegration in industrielle Netzwerke.
• Flexible Speichersteckplätze für CFast-Karten und 2,5-Zoll-SATA-Festplatten oder Solid-State-Laufwerke.
• Integrierter SATA-RAID-1-Controller für kritische Datenredundanz.

Anwendungen

• Bedienersteuerung und HMI-Visualisierung auf Maschinenebene in der automatisierten Fertigung.
• Montage von Steuerstationen an drehbaren Schwenkarmen, wenn herkömmlicher Schaltschrankplatz begrenzt ist.
• Industrielle Umgebungen, die vollständigen Schutz vor Reinigungsprozessen, Flüssigkeiten und Staub erfordern.
• Verteilte Steuerungsarchitekturen, die im Zusammenspiel mit der TwinCAT-Automatisierungssoftware betrieben werden.

Technische Spezifikationen

Installationsrichtlinien

1. Vor Beginn der Installation die genaue Modellrevision überprüfen und den Packungsinhalt auf physische Schäden kontrollieren.
2. Sicherstellen, dass alle elektrischen Stromzuführungen im Bereich des Montagearms vollständig abgeschaltet und gegen Wiedereinschalten gesichert sind.
3. Den Panel-PC mithilfe des integrierten drehbaren Adapters sicher an einem kompatiblen Montagearmsystem mit 48-mm-Rohr befestigen und sicherstellen, dass alle mechanischen Befestigungselemente mit dem vorgeschriebenen Drehmoment angezogen sind.
4. Einen Freiraum von mindestens 20 cm (7,9 Zoll) um die äußeren Kühlrippen einhalten, damit die Luft ungehindert zirkulieren kann.
5. Die vorgesehene Abdeckung des Verdrahtungsfachs öffnen und die Anschlusskabel verlegen. Dabei sicherstellen, dass alle IP65-Steckverbinder korrekt sitzen, damit die Staub- und Flüssigkeitsdichtigkeit erhalten bleibt.
6. Die 24-V-Gleichstromversorgung an die vorgesehenen Klemmen anschließen und dabei genau auf die korrekte Spannungspolarität achten.
7. Die Abdeckung des Verdrahtungsfachs wieder anbringen und sichern, das System wieder mit Strom versorgen und die Initialisierungs- und Diagnoseprüfungen in Ihrer Betriebssystemumgebung durchführen.

Empfehlungen zum Austausch

1. Vor dem Austausch der Hardware eine vollständige Sicherung aller Betriebssystemkonfigurationen, Benutzerprogramme und TwinCAT-Lizenzen vom vorhandenen Laufwerk erstellen.
2. Die Hauptstromversorgung trennen und alle Netzwerk-, Peripherie- und Ein-/Ausgangskabel sicher vom unteren Anschlussblock abziehen.
3. Das Gewicht des vorhandenen Geräts abstützen, bevor die Klemmadapter des Montagearms gelöst werden, um ein versehentliches Herunterfallen zu verhindern.
4. Ersatzgerät montieren CP7233-0000-0060 Am Montagearm befestigen und dabei prüfen, dass die Gummidichtungen am Rohradapter vollständig eingesetzt sind.
5. Alle IP65-Kommunikations- und Stromkabel wieder anschließen, die korrekten Klemmenverbindungen überprüfen und die 24-V-Gleichstromversorgung anlegen.
