Beschreibung

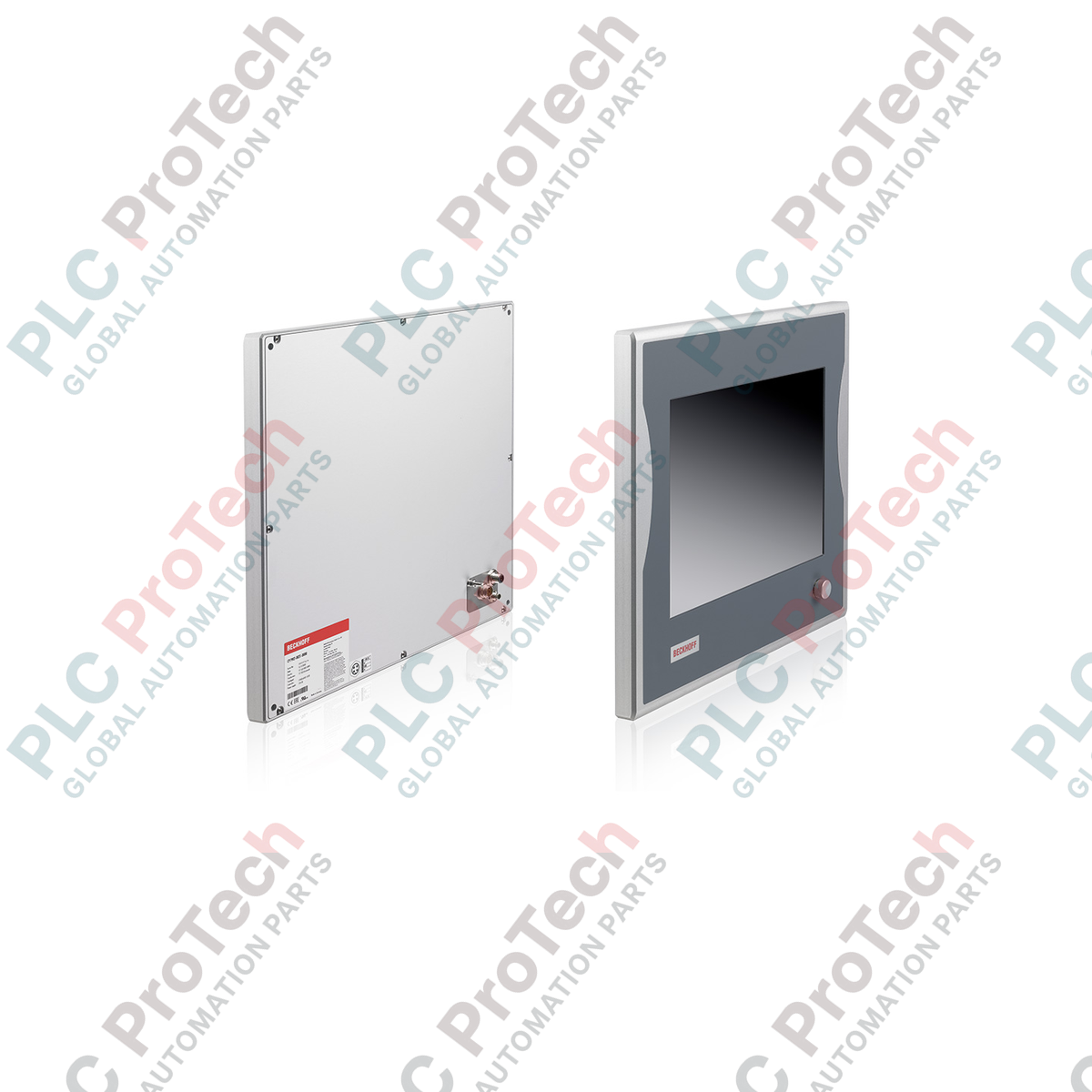

Das Beckhoff CP7921-0000-0000 schließt die Lücke zwischen industrieller Datenverarbeitung und übersichtlicher Bedieneranzeige und bietet robuste Schnittstellen direkt auf Feldebene. Dieses platzsparende industrielle Bedienpanel verfügt über ein gut ablesbares 12-Zoll-TFT-Display mit einer Auflösung von 800 x 600 Pixeln in einem robusten Aluminiumgehäuse. Als dezentrales Anzeigeterminal nutzt das Panel die integrierte DVI-E- und USB-E-2.0-Anschlusstechnik, um unkomprimierte Videosignale und schnelle USB-Signale von einem PC im Schaltschrank über Entfernungen von bis zu 50 Metern zu übertragen. Der umfassende IP65-Schutz gewährleistet zuverlässigen Betrieb in anspruchsvollen Industrieumgebungen, in denen das Gerät häufig Staub, Feuchtigkeit und leichter Reinigung mit Wasser ausgesetzt ist.
Hauptmerkmale
-
Hochauflösendes Display: 12-Zoll-TFT-Bildschirm mit Aktivmatrix und einer SVGA-Auflösung von 800 x 600 Pixeln für gestochen scharfe Industrieanzeigen und Diagnosen.
-
DVI-E- und USB-E-2.0-Schnittstelle: Ermöglicht verlustfreie Videoübertragung und USB-2.0-Kommunikation mit 480 Mbit/s über Kabelstrecken von bis zu 50 m.
-
IP65-Schutz bei jedem Wetter: Vollständig abgedichtetes Aluminiumgehäuse mit Anschlüssen nach Schutzart IP65 schützt die interne Elektronik vor Flüssigkeiten und luftgetragenen Verunreinigungen.
-
Robuste mechanische Konstruktion: Rückseitige Befestigung mit vier M6-Gewindebohrungen zur direkten Integration mit Tragarmadaptern.
-
Industrieller Versorgungsstandard: Betrieb mit einem standardmäßigen 24-V-DC-Eingang, geeignet für typische Stromversorgungen in Schaltschränken.
Anwendungen
- Automobilmontagelinien mit industriellen PCs als entfernte Hosts.
- Verpackungsanlagen für Lebensmittel und Getränke mit Bedienpanels, die für die Reinigung mit Wasser und nach Schutzart IP65 ausgelegt sind.
- Bedienstationen für schwere Maschinen mit Schwenkarm-Terminals.
- Reinräume in der Pharmaindustrie, die chemikalienbeständige Aluminiumblenden erfordern.
Technische Daten
| Hersteller |
Beckhoff |
| Modellcode |
CP7921-0000-0000 |
| Geräteklassifizierung |
Wirtschaftliches Bedienpanel |
| Displaygröße |
12 Zoll |
| Auflösung |
800 x 600 Pixel (SVGA) |
| Gehäusematerial |
Gefrästes Aluminium |
| Schutzart |
IP65 (alle Richtungen) |
| Anschlusstechnik |
DVI-E und USB-E 2.0 |
| Maximale Kabellänge |
Bis zu 50 Meter |
| Schnittstellen |
DVI, USB-E 2.0 (Anschlüsse mit Schutzart IP65) |
| Versorgungsspannung |
24 V DC |
| Betriebstemperatur |
0 bis 55 °C |
| Befestigungsmechanismus |
4 Gewindebohrungen (M6 x 18 mm) in der Rückwand |
| Herkunftsland |
Deutschland |
| Berechnetes Versandgewicht |
8,0 kg |
Anschlüsse und Schnittstellen
| Anschluss / Steckverbinder |
Funktion / Stromkreiszuordnung |
| DVI-E-Eingang |
Verbindung zum standardmäßigen DVI-Ausgang eines Host-Industrie-PCs über ein abgeschirmtes DVI-E-Kabel (IP65-abgedichtet). |
| USB-E-2.0-Anschluss |
Überträgt USB-2.0-Peripheriesignale mit hoher Geschwindigkeit (bis zu 480 Mbit/s) zurück zum Haupt-PC. |
| Stromanschluss |
3-poliger Anschluss für den 24-V-DC-Versorgungseingang. |
Praktische technische Erkenntnisse
Alternative Modelle und Kompatibilität: Das CP7921-0000-0000 dient als Plug-and-Play-Bedienterminal und ist mit allen Beckhoff-Industrie-PCs kompatibel, die über standardmäßige DVI- und USB-Schnittstellen verfügen, beispielsweise die Serien C69xx oder C66xx. Da es statt proprietärer CP-Link-4-Senderkarten auf standardmäßiges USB-E und DVI-E setzt, sind bei einem Wechsel der Anlage keine internen PC-Upgrades erforderlich.
Anwendungsrisiken und technische Hinweise: Die Signalqualität bei DVI-E- und USB-E-2.0-Verbindungen kann beeinträchtigt werden, wenn die Kabel in stark störbehafteten Kabelkanälen zusammen mit VFD-Motorleitungen verlegt werden. Halten Sie einen Abstand von mindestens 100 mm zu Hochspannungskabeln ein. Überschreiten Sie nicht die Spezifikation für eine direkte Kabelverbindung von 50 Metern, da es zu Verzögerungen und Bildaussetzern kommen kann.
Tipps zu Inbetriebnahme und Verkabelung: Um Spannungsabfälle bei langen Kabelwegen zu vermeiden, verlegen Sie ein eigenes Versorgungskabel mit großem Querschnitt und 24 V DC direkt zum Bedienpanel. Verbinden Sie die 24-V-DC-Versorgung nicht in Reihe mit stark stromziehenden Magnetventilblöcken oder induktiven Schaltkomponenten, um das Bedienpanel vor induktiven Spannungsspitzen zu schützen.
Installationsrichtlinien
KRITISCHE WARNUNG
Schalten Sie alle elektrischen 24-V-DC-Feldstromkreise spannungsfrei und sichern Sie sie gegen Wiedereinschalten, bevor Sie mit der mechanischen Installation oder Verkabelung beginnen. Das Anschließen der DVI-E- oder USB-E-2.0-Kabel im laufenden Betrieb kann elektrostatische Entladungen (ESD) verursachen und die Empfängerelektronik im Bedienpanel dauerhaft beschädigen.
1
Befestigen Sie das Gehäuse mit vier M6-Schrauben am Adapter des Tragarms. Drehen Sie die Schrauben höchstens 18 mm tief in die Gewindebohrungen an der Rückseite ein.
2
Stellen Sie eine zuverlässige Funktionserdung her, indem Sie den Erdungsanschluss des Aluminiumgehäuses über ein niederohmiges Kupferband direkt mit dem Erdungspunkt der Maschine verbinden.
3
Führen Sie die abgeschirmten DVI-E- und USB-E-2.0-Verbindungskabel in die vorgesehenen Anschlussöffnungen und ziehen Sie die IP65-Gewindemanschetten fest, um die Umgebungsabdichtung zu gewährleisten.
4
Schließen Sie die 24-V-DC-Versorgungskabel am Netzstecker an, prüfen Sie dabei die richtige Polarität, stecken Sie den Stecker anschließend in die Buchse und ziehen Sie die Halteschrauben fest.
