Beschreibung

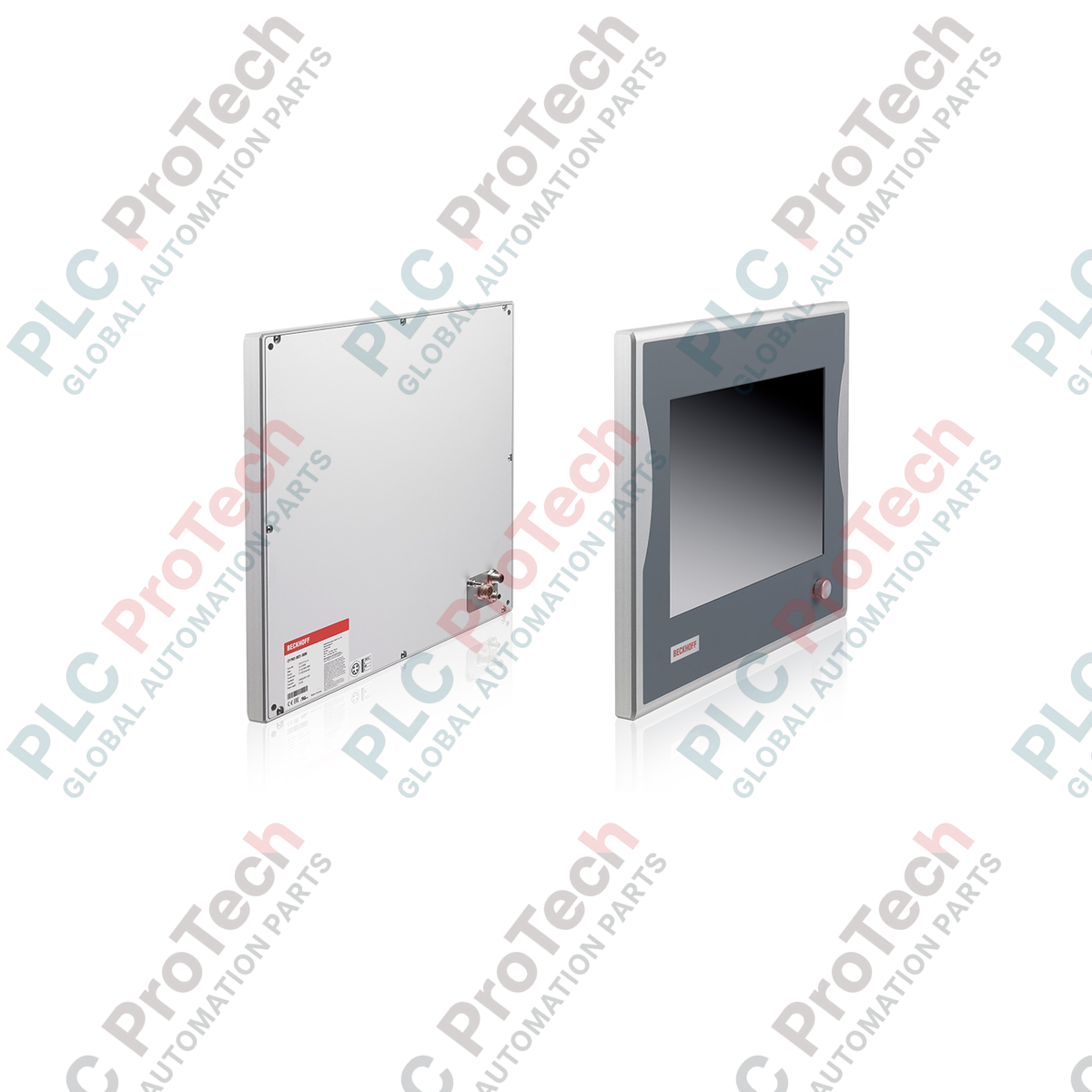

Das für kompakte Bedienerschnittstellen optimierte Beckhoff CP7929-0000-0000 bietet als IP65-zertifiziertes Economy Control Panel eine robuste Visualisierung direkt auf Maschinenebene. Das Gerät integriert ein 6,5-Zoll-TFT-Display mit einer Auflösung von 640 x 480 Pixeln in einem äußerst langlebigen, vollständig geschlossenen Aluminiumgehäuse. Für dezentrale Steuerungsarchitekturen entwickelt, nutzt es die Verbindungstechnologien DVI-E und USB-E 2.0 und ermöglicht den Betrieb des Bedienpanels in einer Entfernung von bis zu 50 Metern vom Industrie-PC ohne Signalverlust. Die mechanische Konstruktion ist für die Montage an Tragarmen ausgelegt und bietet umfassenden Schutz vor Staub, Wasser und mechanischer Belastung in rauen Fertigungsumgebungen.
Funktionen
-
Dezentrale Architektur: Integrierte DVI-E- und USB-E-2.0-Empfänger ermöglichen den Fernbetrieb in einer Entfernung von bis zu 50 Metern vom industriellen Host-PC.
-
Rundumschutz: Das abgedichtete Aluminiumgehäuse erfüllt an allen Seiten die Schutzart IP65 und schützt vor Öl, Wasserstrahlen und Partikeln.
-
Industrielle Displaytechnologie: Das kontrastreiche 6,5-Zoll-Display mit einer VGA-Auflösung von 640 x 480 sorgt für eine klare Anzeige der Prozessparameter.
-
Robuste Konnektivität: Die standardmäßige DVI-E-Schnittstelle ist vollständig mit standardmäßigen DVI-Ausgängen von PCs kompatibel, während USB-E 2.0 Datenraten von bis zu 480 Mbit/s überträgt.
-
Flexible Montage: Ausgestattet mit einem rückseitigen Adapter mit 4 Gewindebohrungen (M6 x 18 mm) zur nahtlosen Installation an Schwenkarmsystemen.
Anwendungen
-
Automobilmontagelinien: Dezentral angeordnete Bedienerstationen mit robuster visueller Rückmeldung und lokalen USB-Steuerschnittstellen.
-
Verpackungs- und Lebensmittelverarbeitung: Einsatz in Maschinen für Nassbereiche mit vollständiger IP65-Waschbeständigkeit und chemikalienbeständigen Frontfolien.
-
CNC-Werkzeugmaschinen: Direkte Montage an schwenkbaren Gelenkarmen großer Fräs- und Bohrmaschinen.
-
Materialhandhabungssysteme: Visualisierungsterminals für Brückenkräne oder Sortierstationen, die weit entfernt vom zentralen Schaltschrank positioniert sind.
Technische Daten
| Spezifikationsparameter |
Wert / Detail |
| Hersteller |
Beckhoff Automation |
| Modellnummer |
CP7929-0000-0000 |
| Displaygröße / Auflösung |
6,5-Zoll-TFT-Aktivmatrix / 640 x 480 Pixel |
| Gehäusematerial |
Eloxiertes Aluminium, vollständig geschlossen |
| Schutzart |
IP65 (entspricht NEMA 4) an allen Seiten |
| Verbindungstechnologie |
DVI Extended (DVI-E), USB Extended 2.0 (USB-E 2.0) |
| Übertragungsreichweite |
Bis zu 50 Meter vom Industrie-PC entfernt |
| USB-Geschwindigkeit |
USB 2.0 bis zu 480 Mbit/s |
| Betriebsspannung |
24 V DC (-15 % / +20 %) |
| Betriebstemperatur |
0 bis 55 °C |
| Mechanische Montage |
4x M6 x 18 mm Gewindebohrungen im Adapter des rückseitigen Montagearms |
| Ursprungsland |
Deutschland |
| Versandgewicht (berechnet) |
4,50 kg |
| Verpackungsabmessungen (berechnet) |
320 x 280 x 180 mm |
Verbindungen und Schnittstellen
| Schnittstelle / Anschluss |
Typ / Anschluss |
Funktionszuordnung |
| Stromversorgung |
3-poliger Industriestecker (IP65) |
24-V-DC-Stromeingang (L+, M, PE) |
| DVI-E-Eingang |
DVI-E-Anschluss nach IP65 |
Empfängt erweiterte Grafksignale von der PC-Transmitter-Einheit |
| USB-E 2.0 |
USB-Typ-B-äquivalenter Anschluss nach IP65 |
Bidirektionale USB-2.0-Kommunikation (480 Mbit/s) mit dem Host-PC |
Empirische technische Erkenntnisse
Alternative Modelle & Kompatibilität
Die CP7929-Serie verwendet die DVI-E/USB-E-Technologie der ersten Generation, die sich grundlegend von Beckhoffs neuerer Einkabeltechnologie CP-Link 4 unterscheidet. Beim Austausch älterer CP7929-Geräte ist sicherzustellen, dass die vorhandene, im Industrie-PC installierte Transmitterkarte (z. B. CU8801 oder eine identische PCIe-Transmitterkarte) voll funktionsfähig ist, da moderne CP-Link-4-Transmitter mit der Legacy-Empfängerplatine dieses Displays nicht kompatibel sind. Bei einer Aufrüstung des Host-PCs müssen dedizierte physische DVI-E- und USB-E-Verbindungsebenen beibehalten werden, um die Kommunikationsintegrität zu gewährleisten.
Anwendungsfallstricke & technische Hinweise
Während das CP7929-0000-0000 über ein vollständig abgedichtetes Aluminiumgehäuse verfügt, erfolgt die Wärmeabfuhr passiv über die Rückseite. Vermeiden Sie eine bündige Montage des Panels an ebenen Flächen oder in eng umschlossenen, nicht belüfteten Zusatzgehäusen. Hinter dem Adapter des rückseitigen Montagearms ist ein Mindestabstand von 100 mm erforderlich, um eine kontinuierliche konvektive Luftströmung zu ermöglichen, insbesondere bei hohen Umgebungstemperaturen nahe der Grenze von 55 °C. Eine Überschreitung dieser thermischen Grenze führt zu einer vorzeitigen Verschlechterung der CCFL/LED-Hintergrundbeleuchtung.
Tipps für Inbetriebnahme und Verdrahtung
Verwenden Sie bei Übertragungsstrecken von mehr als 20 Metern ausschließlich hochwertige, geschirmte Cat6A- oder Cat7-Kabel für die DVI-E- und USB-E-Verbindungen. Bei Standard-Kupfer-Patchkabeln kann eine starke Hochfrequenzdämpfung auftreten, die zu Bildschirmflackern oder USB-Verbindungsabbrüchen führt. Um eine vollständige IP65-Abdichtung zu gewährleisten, müssen alle Kabelverschraubungen und Anschlussabdeckungen exakt mit dem vom Hersteller vorgegebenen Anzugsdrehmoment angezogen werden. Stellen Sie sicher, dass der Montagearm direkt über ein niederimpedantes Erdungsband mit der Funktionserde (PE) des Maschinenrahmens verbunden ist, um die interne Hochgeschwindigkeits-Empfängerschaltung vor elektromagnetischen Störungen benachbarter Frequenzumrichter (VFDs) abzuschirmen.
Installationsrichtlinien
WICHTIGER WARNHINWEIS: ELEKTRISCHE UND PHYSISCHE SICHERHEIT
Trennen Sie alle 24-V-DC-Systemstromquellen und sichern Sie sie gegen Wiedereinschalten, bevor Sie mit der Installation oder Wartung beginnen. Vergewissern Sie sich, dass an den Stromversorgungsleitungen keine Restspannung anliegt. Werden die Anschlüsse vor dem Anschließen der DVI-E- und USB-E-Signalleitungen nicht vollständig spannungsfrei geschaltet, können lokale Erdschleifen entstehen, die sofortige physische Schäden an den internen Transceiver-Chips sowohl im Bedienfeld als auch auf der Schnittstellenkarte des Host-PCs verursachen können.
1
Richten Sie den Adapter des hinteren Montagearms an den Bohrungen der Schwenkarmhalterung aus. Befestigen Sie das Gerät mit vier M6-Schrauben und einer Gewindeeingriffstiefe von genau 18 mm. Ziehen Sie die Schrauben mit 4,5 Nm an.
2
Führen Sie die DVI-E-, USB-E-2.0- und 24-V-DC-Kabel durch den internen Kanal des Montagearms und vermeiden Sie scharfe Biegungen (halten Sie einen minimalen dynamischen Biegeradius vom 10-Fachen des Kabelaußendurchmessers ein).
3
Verbinden Sie die Funktionserdungsklemme des Gehäuses über einen 4 mm² großen grün-gelben Schutzleiter mit der Haupterdung der Maschine.
4
Stecken Sie die IP65-zertifizierten Strom-, DVI-E- und USB-E-2.0-Steckverbinder in die jeweils vorgesehenen Anschlüsse an der Unter-/Rückseite ein und verriegeln Sie sie. Achten Sie darauf, dass die Schutzdichtungen vollständig sitzen.
