BECKHOFF CX1030-0113 Embedded-PC-Basismodul der CX-Serie

Beschreibung

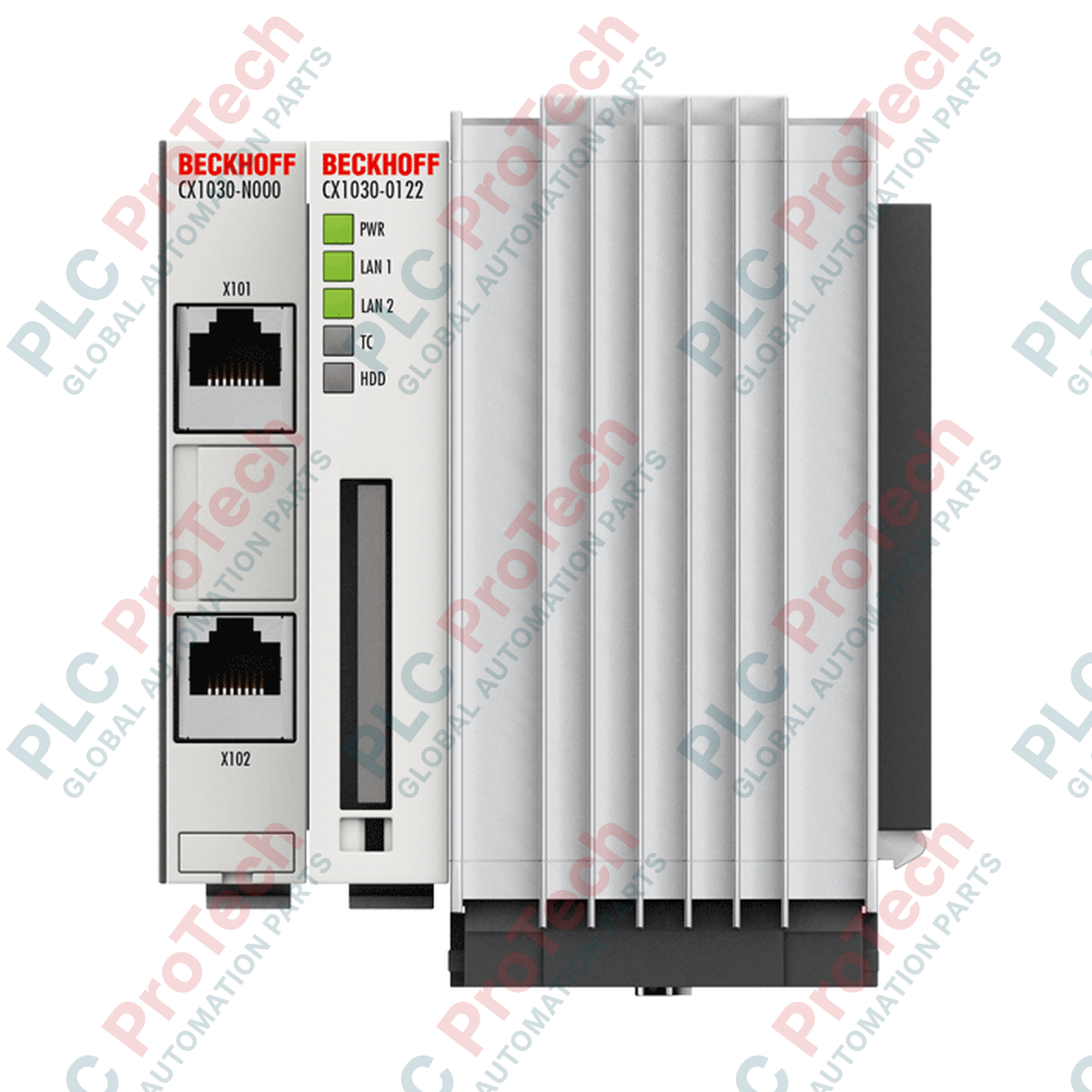

Der BECKHOFF CX1030-0113 ist ein leistungsstarkes grundlegendes CPU-Modul für das modulare Embedded-PC-System der CX-Serie. Ausgestattet mit einem Intel-Pentium-M-Prozessor mit einer Taktfrequenz von 1,8 GHz ist dieser Controller für anspruchsvolle SPS- und Motion-Control-Aufgaben in industriellen Automatisierungsanwendungen ausgelegt. Dieses spezielle Modell, der CX1030-0113, wird vorkonfiguriert mit dem Betriebssystem Windows Embedded CE 6 und der Softwareumgebung TwinCAT 2 NC I Runtime geliefert.

Physisch verbindet sich das grundlegende CPU-Modul über einen 16-Bit-ISA-Systembus (PC/104-Architektur) mit anderen CX-Systemkomponenten. Es verfügt über keine direkte integrierte Feldbus-Schnittstelle, sondern wird an ein kompatibles Netzteilmodul der CX1100-Serie angeschlossen, um I/O-Strukturen über E-Bus (EtherCAT), K-Bus (Busklemmen) oder K-Bus/IP-Link anzubinden. Das Gerät wird durch ein dediziertes Kühlmodul aktiv gekühlt, das mit einer einfach austauschbaren, drehzahlgeregelten Lüfterkassette mit doppelt kugelgelagerter Konstruktion ausgestattet ist.

Für Speicher und Arbeitsspeicher verfügt das Modul über 256 MB DDR-RAM sowie einen einzelnen Steckplatz für Compact-Flash-Medien (Typ I & II) mit integriertem Auswurfmechanismus. Eine 128-MB-Compact-Flash-Karte ist standardmäßig enthalten. Die Netzwerkanbindung erfolgt über zwei RJ45-Ethernet-Ports, die mit einem internen Switch verbunden sind und so eine einfache Verkettung in Linientopologie ohne externen Switch ermöglichen.

Merkmale

• Ausgestattet mit einem Intel-Pentium-M-Prozessor (1,8 GHz, Single-Core) für Determinismus und Rechenleistung.
• Vorinstalliertes Betriebssystem Windows Embedded CE 6 mit TwinCAT 2 NC I Runtime.
• Zwei RJ45-Ethernet-Schnittstellen mit 10/100 Mbit/s, die über einen internen Netzwerk-Switch konfiguriert sind.
• Integrierte Diagnose-LEDs für Stromversorgung, TwinCAT-Status, LAN-Verbindung/-Aktivität und Zugriff auf die Flash-Karte.
• Compact-Flash-Steckplatz Typ I/II mit Auswurfmechanismus, vorbestückt mit einer 128-MB-Karte.
• Integrierte, austauschbare, batteriegepufferte Echtzeituhr zur Speicherung von Uhrzeit und Datum.
• Aktive, drehzahlgeregelte Lüfterkassette mit doppelt kugelgelagerten Lüftern für den einfachen Austausch vor Ort.

Anwendungen

• Mehrachsige koordinierte Bewegungssteuerung und Interpolationsaufgaben über TwinCAT 2 NC I.
• Zentralisierte SPS- und Hochgeschwindigkeits-Motion-Control-Verarbeitung in Verpackungs-, Montage- und Holzverarbeitungsmaschinen.
• Anwendungen für industrielle Gateways zur Verbindung von TCP/IP-Netzwerken mit EtherCAT- oder Standard-K-Bus-I/O-Strukturen.

Technische Spezifikationen

Installationsrichtlinien

1. Stellen Sie sicher, dass das gesamte System vollständig spannungsfrei ist, bevor Sie mit Installations- oder Wartungsarbeiten beginnen.
2. Montieren Sie das Modul auf einer Standard-DIN-Schiene mit 35 mm Breite (EN 60715) in einem sauberen, trockenen Gehäuse gemäß IP20.
3. Richten Sie das Basis-CPU-Modul aus und verbinden Sie es über den integrierten PC/104-Systembus-Steckverbinder mit einem kompatiblen CX1100-Stromversorgungsmodul. Sichern Sie die mechanische Verriegelung, um Verbindungsprobleme zu vermeiden.
4. Überprüfen Sie vor dem Einschalten, dass die Compact-Flash-Karte vollständig in den Steckplatz eingesetzt und verriegelt ist.
5. Sorgen Sie für ausreichend Freiraum um die aktiven Kühlluftöffnungen, damit die vom drehzahlgeregelten Lüftermodul erzeugte Luft ungehindert strömen kann.
6. Schließen Sie die Kommunikationskabel an die RJ45-Anschlüsse an. Verwenden Sie bei einem Netzwerk in Reihenschaltung den internen Switch, um eine Verbindung zu benachbarten Geräten herzustellen.

Empfehlungen zum Austausch

Beim Ersetzen eines vorhandenen BECKHOFF CX1030-0113 muss vor dem Ausbau stets eine vollständige Sicherung der Compact-Flash-Karte des Quellsystems erstellt werden. Stellen Sie sicher, dass das Ersatzmodul der Zielkonfiguration der TwinCAT-Laufzeitumgebung entspricht (-0113 bezeichnet TwinCAT 2 NC I). Überprüfen Sie die Integrität der Stromversorgungsverbindung der CX1100-Serie und stellen Sie sicher, dass die Ersatzkassette des Kühlgebläses beim ersten Einschalten ordnungsgemäß funktioniert. Bei einem Austausch vor Ort ist keine Neuverdrahtung der Feldbusverbindungen direkt an der CPU erforderlich, da sich diese Schnittstellen an den angeschlossenen Stromversorgungs- und Erweiterungsmodulen befinden.
