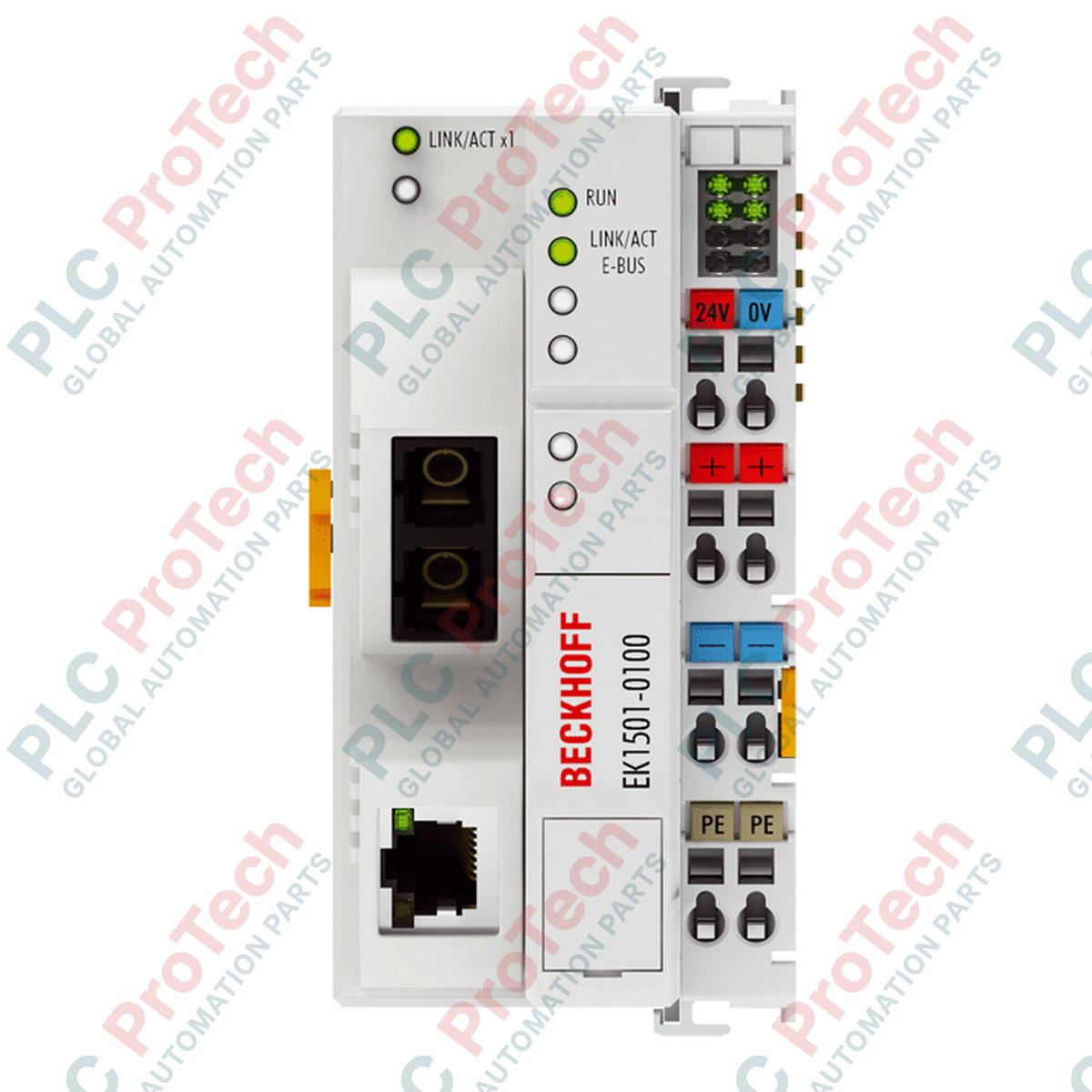

Beckhoff EK1501-0100 EtherCAT Koppler mit ID-Schalter

Beschreibung

Für eine zuverlässige Kommunikation über große Entfernungen in industriellen Netzwerken integriert der Beckhoff EK1501-0100 die Medienkonvertierung für Multimode-Glasfaser direkt in EtherCAT-Terminalsysteme. Dieses Gerät überbrückt die Lücke zwischen optischen 100BASE-FX-Netzwerken und standardmäßigen RJ45-Kupferverbindungen und dient als äußerst sicherer Kommunikationsknoten. Durch die Verwendung von Multimode-Glasfaser ermöglicht dieser Koppler Verbindungsentfernungen von bis zu 2000 Metern zwischen einzelnen Stationen und umgeht die Anfälligkeit herkömmlicher Kupferverkabelung für elektromagnetische Störungen.

Das Modul verfügt über einen integrierten dreistelligen Dezimal-ID-Schalter, mit dem bis zu 4096 eindeutige Stations-IDs konfiguriert werden können. Diese hardwaredefinierte Adressierung ist entscheidend für Hot-Connect-Topologien und ermöglicht das Verbinden oder Trennen von Systemmodulen während des laufenden Betriebs. Der Koppler erzeugt einen internen E-Bus-Strom von bis zu 2000 mA und versorgt die angeschlossene ELxxxx-Klemmenserie direkt über die eingehende 24-V-DC-Systemversorgung.

Wichtige technische Merkmale

• Glasfaserverbindung für große Entfernungen: Unterstützt 100BASE-FX-Multimode-Faser (50/125 µm Glasfaser) über eine robuste SC-Duplex-Verbindung.
• Hardware-Adress-ID-Schalter: Konfiguriert Stations-IDs bis 4096 über physische Drehschalter und erleichtert komplexe Hot-Connect-Anwendungen.
• Robuste Stromversorgung: Unterstützt eine Systemversorgung mit 24 V DC und liefert bis zu 2000 mA Strom an den internen E-Bus.
• Elektrische Isolierung: Vollständige galvanische Trennung mit 500 V zwischen den Stromversorgungskontakten, der internen Versorgungsspannung und den Ethernet-Ports.
• Ex-Zertifizierung: Standardmäßig mit der ATEX-Zone-2-Einstufung (II 3 G Ex nA IIC T4 Gc) für explosionsgefährdete Atmosphären.

Industrielle Anwendungen

• Windenergie und erneuerbare Energien: Die optische Medienkonvertierung verhindert Blitzschäden und die Ausbreitung von Störungen zwischen Turmfuß und Gondel.
• Wasser-/Abwasseraufbereitung: Überbrückt weitläufige Prozessbereiche von bis zu 2000 Metern ohne aktive Repeater.
• Automobilmontagelinien: Nutzt Hot-Connect-IDs für Werkzeugwechsler und ermöglicht einen schnellen physischen Werkzeugwechsel ohne Softwareneukonfiguration.
• Gefahrenbereiche: Ermöglicht den sicheren Einsatz von I/O-Knoten in explosionsgefährdeten Umgebungen, die eine ATEX-Zone-2-Einstufung erfordern.

Technische Spezifikationen

Erfahrungsbasierte technische Erkenntnisse

Alternative Modelle und Kompatibilität

Der EK1501-0100 dient als direktes Upgrade für kupferbasierte Koppler (z. B. den EK1100), wenn Steuersignale über große Entfernungen oder durch elektrisch störbehaftete Umgebungen übertragen werden. Er ist funktional identisch mit dem Standard-Multimode-Koppler EK1501, verfügt jedoch zusätzlich über den dreistelligen Drehschalter für die ID, der für dynamische Hot-Connect-Topologien erforderlich ist. Stellen Sie beim Austausch oder bei der Planung von Netzwerkknoten sicher, dass Ihre TwinCAT-Systemkonfiguration mit der physischen Stellung der Drehschalter am Gerät übereinstimmt.

Typische Anwendungsfehler und technische Hinweise

Einer der häufigsten Konfigurationsfehler ist das Überschreiten des E-Bus-Stromlimits von 2000 mA. Die Summe der Stromaufnahme aller angeschlossenen ELxxxx-Klemmen muss unbedingt berechnet werden. Überschreitet die Klemmenkonfiguration 2 A, müssen Sie über eine EL9410- oder EL9400-Versorgungsklemme zusätzlichen Strom einspeisen, um Kommunikationsinstabilität oder Ausfälle zu vermeiden.

Tipps zur Inbetriebnahme und Verdrahtung

Die Schalter für die physische ID müssen vor dem Anlegen der Versorgungsspannung an den Koppler eingestellt werden. Der Beckhoff-ASIC liest diese Hardwareeinstellungen nur während des Bootvorgangs ein. Wenn Sie die ID-Schalter bei eingeschaltetem Gerät ändern, wird die neue ID erst nach einem vollständigen Aus- und Einschaltzyklus übernommen. Stellen Sie sicher, dass die optischen SC-Duplex-Steckverbinder vor dem Einstecken mit geeigneten Werkzeugen für die Glasfaserreinigung gereinigt werden, um eine hohe Signaldämpfung zu vermeiden.
