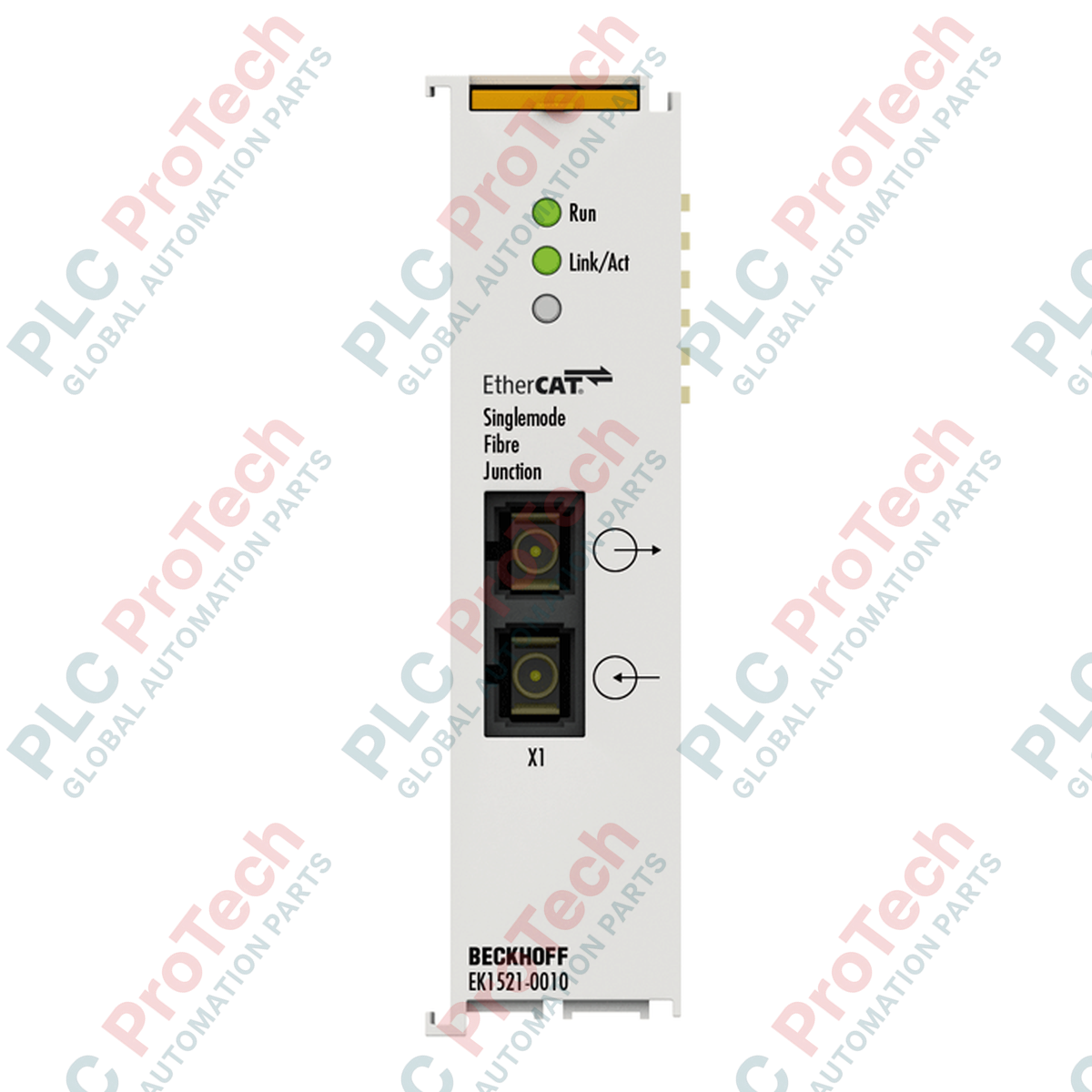

Beckhoff EK1521-0010 EtherCAT Terminal 1-Port Glasfaser-Verteiler

Beschreibung

Entwickelt zur Erweiterung von EtherCAT-Netzwerktopologien über große Entfernungen ermöglicht der Beckhoff EK1521-0010 die direkte Kopplung von EtherCAT-Verteilern mittels leistungsstarker Glasfasertechnik. Dieser 1-Port-EtherCAT-Lichtwellenleiter-Verteiler wandelt eingehende Ethernet-Frames von standardmäßigen kupferbasierten E-Bus-Signalen in optische Signale um und bietet absolute galvanische Trennung sowie vollständige Immunität gegen elektromagnetische Störungen (EMI) in ausgedehnten industriellen Netzwerken. Mit einer standardmäßigen SC Duplex-Lichtwellenleiter-Schnittstelle ermöglicht er nahtlose Verbindungen zu nachgeschalteten optischen Knoten oder Kopplern und gewährleistet präzise Synchronisation sowie minimale Latenz in hochverteilten Steuerungssystemarchitekturen.

Funktionen

• Erweiterte Reichweitenkommunikation: Unterstützt zuverlässige Datenübertragung bis zu 20.000 Meter (20 km) zwischen aktiven EtherCAT-Stationen.
• Optimierung für Singlemode-Fasern: Entwickelt für Standard-9/125-Mikrometer-Singlemode-Glasfasern zur Gewährleistung geringer Dämpfung.
• Hohe Datenrate: Liefert eine konstante bidirektionale Baudrate von 100 Mbit/s unter Verwendung des 100BASE-FX-Physikprotokolls.
• Ultra-niedrige Latenz: Verfügt über eine Laufzeitverzögerung von ca. 1 Mikrosekunde, wodurch hochpräzise verteilte Clock-Timing erhalten bleibt.
• Plug-and-Play-Integration: Keine Softwarekonfiguration oder manuelle Adressierung erforderlich; automatische Integration über Standard-TwinCAT-Konfigurationen.
• E-Bus-betrieben: Vermeidet zusätzliche Feldverkabelung, indem die Betriebsspannung direkt vom Backplane-E-Bus bezogen wird.

Anwendungen

• Windenergie & Turbinensteuerung: Verbindung von Gondelsteuerungen mit dem Bodenturm über lange vertikale Distanzen.
• Abwasser- und Wasseraufbereitung: Verbindung geografisch getrennter Pumpstationen mit zentralen SPS-Leitständen.
• Gefahrenbereiche (ATEX Zone 2): Sichere Anwendung in explosionsgefährdeten Atmosphären, in denen elektrische Funkentstörung entscheidend ist.
• Hochspannungs-Umspannwerke: Beseitigung von Erdschleifenströmen und elektrischen Störungen in leistungsstarken Energieerzeugungsumgebungen.

Technische Spezifikationen

Anschlüsse und Schnittstellen

Empirische technische Erkenntnisse

Alternative Modelle & Kompatibilität: Es ist wichtig, den EK1521-0010 vom Standard-EK1521 zu unterscheiden. Der Baseline-EK1521 ist ausschließlich für Multimode-Fasern (50/125 oder 62,5/125 Mikrometer) mit einer Übertragungsreichweite von 2 km optimiert. Im Gegensatz dazu ist der EK1521-0010 für Singlemode-Fasern (9/125 Mikrometer) ausgelegt und überbrückt bis zu 20 km. Ein direkter Anschluss eines EK1521 an einen EK1521-0010 über denselben Glasfaserstrang ist nicht möglich; die unterschiedlichen Faserkern-Durchmesser führen zu starker optischer Dämpfung und sofortigem Kommunikationsausfall.

Anwendungsfallen & technische Hinweise: Beachten Sie stets den vom Glasfaserhersteller angegebenen Mindestbiegeradius. Enge Biegungen im Verlegekanal innerhalb des Steuergehäuses können Mikro-Biegeverluste verursachen, die unerklärliche Paketverluste und CRC-Fehler in TwinCAT hervorrufen. Zudem sollten bei Anwendungen mit hoher Vibration die benachbarten Terminals durch die integrierte Doppelsteck- und Schlüsselführung fest miteinander verriegelt sein, um intermittierende E-Bus-Kontakte zu vermeiden.

Inbetriebnahme- & Verdrahtungstipps: Unbenutzte SC Duplex-Anschlüsse müssen jederzeit mit ihren schützenden Staubkappen verschlossen bleiben. Mikroskopisch kleine Staubpartikel auf der Laser-Transceiver-Schnittstelle beeinträchtigen die optische Leistung. Nutzen Sie während der Inbetriebnahme den TwinCAT System Manager, um die Attribute „Link Quality“ oder „Rx Power“ im Diagnose-Register des Terminals zu überwachen und so die optische Signalqualität vor dem vollständigen Produktionsstart schnell zu überprüfen.
