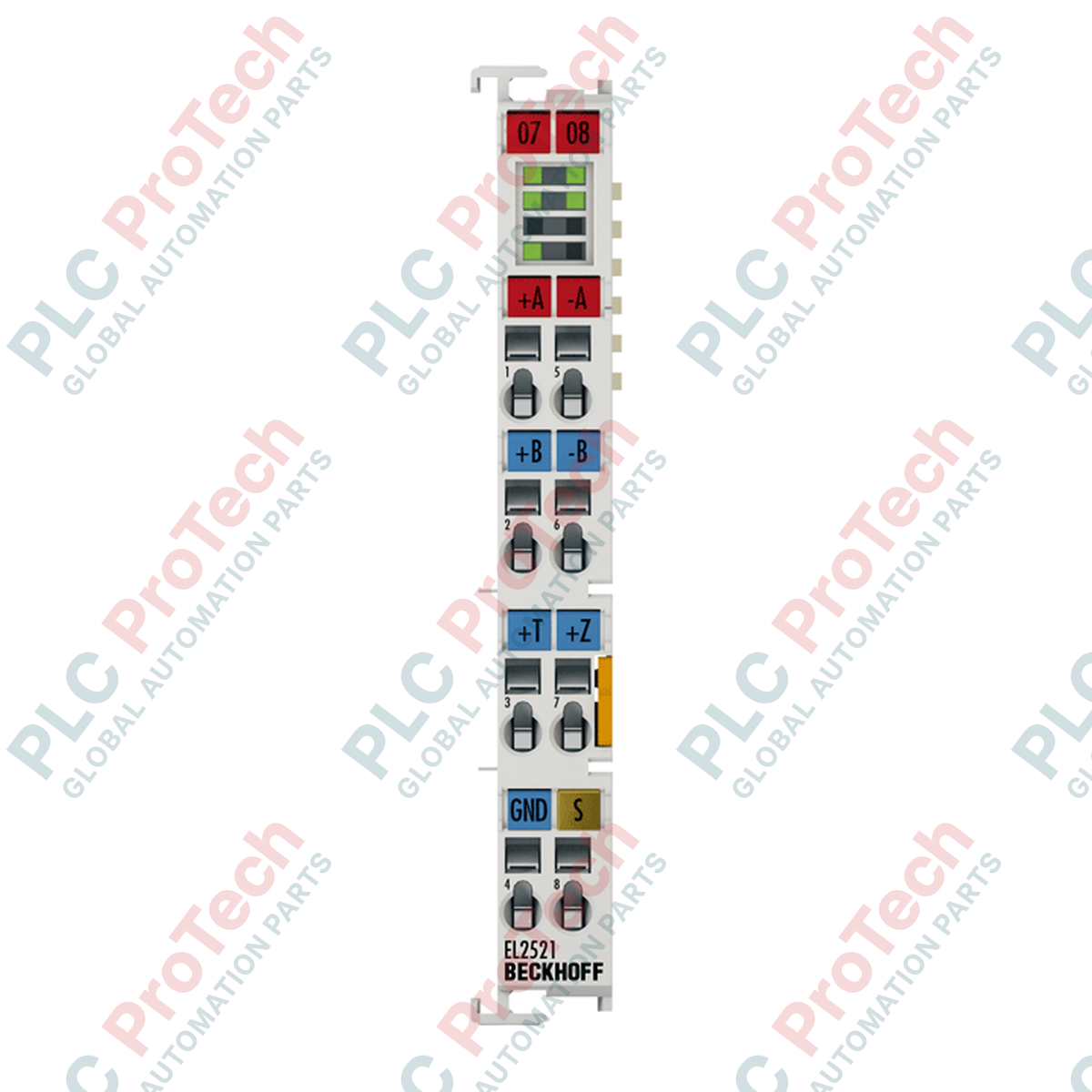

Die BECKHOFF EL2521 ist eine EtherCAT-Klemme mit einem einkanaligen Impulsfolgenausgang zur Simulation eines inkrementellen Gebers. Dieses kompakte I/O-Modul kommuniziert direkt über das EtherCAT-Netzwerk und liefert eine präzise Frequenzerzeugung sowie differentielle Ausgangssignale über RS422. Es wurde für industrielle Automatisierungsaufgaben entwickelt, die eine genaue Positionssimulation, die Steuerung von Frequenzausgängen und eine integrierte Wegverwaltung innerhalb eines modularen Steuerungssystems erfordern.
Ausgestattet mit Unterstützung für verteilte Uhren gewährleistet die Klemme eine synchrone und zeitkritische Signalerzeugung. Sie verarbeitet Eingangssignale über zwei Kanäle für Steuerungs- und Rückkopplungsfunktionen, während die Ausgangsstufe RS422-kompatible differentielle Impulsfolgen bis zu einer Grundfrequenz von 500 kHz liefert. Das Gerät ist in einem standardmäßigen, auf DIN-Schienen montierbaren Gehäuse untergebracht und lässt sich mithilfe der Federanschlusstechnik nahtlos in BECKHOFF-Klemmensegmente integrieren.
| Parameter | Spezifikation |
|---|---|
| Hersteller | BECKHOFF |
| Exaktes Modell | EL2521 |
| Produkttyp | EtherCAT-Klemme |
| Anzahl der Ausgänge | 1 Kanal (2 differentielle Ausgänge A, B) |
| Anzahl der Eingänge | 2 (+T, +Z) |
| Lastart | Min. 120 Ohm |
| Ausgangsspezifikation | RS422, differentiell |
| Signalspannung | RS422-Pegel |
| Max. Ausgangsstrom | 50 mA (RS422-Spezifikation, kurzschlussfest) |
| Grundfrequenz | 0 bis 500 kHz (50 kHz Standard) |
| Auflösung | Max. 15 Bit (16 Bit + Vorzeichen) |
| Schrittweite | 10 mHz |
| Distributed Clocks | Ja |
| Bitbreite im Prozessabbild | 14 Byte Ausgang, 8 Byte Eingang |
| Konfiguration | Über den Controller |
| Stromaufnahme E-Bus | Typ. 280 mA (lastabhängig) |
| Elektrische Trennung | 500 V (E-Bus / Feldpotential) |
| Anschlusstechnik | Federbetätigung durch Schraubendreher (massive, flexible und mit Aderendhülsen versehene Leiter) |
| Anschlussquerschnitt (massiv / flexibel) | 0,08 bis 2,5 mm² (AWG 28 bis 14) |
| Anschlussquerschnitt (Aderendhülse) | 0,14 bis 1,5 mm² (AWG 26 bis 16) |
| Abisolierlänge | 8 bis 9 mm |
| Abmessungen (B x H x T) | 12 mm x 100 mm x 68 mm |
| Nettogewicht | Ca. 50 g |
| Betriebstemperatur | 0 bis +55 °C |
| Lagertemperatur | -25 bis +85 °C |
| Schutzart | IP20 |
| Zulassungen | CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc) |
| Ursprungsland | Deutschland |
Globaler Expressversand
Rückgabe & Garantie
Hersteller: BECKHOFF
Produkt-Nr.: EL2521
Herkunftsland:Deutschland
Produkttyp: EtherCAT-Klemmen
Zahlung: T/T, Western Union
Gewicht: 50g
Abmessungen: 12 x 100 x 68 cm
Versandhafen: Xiamen
Garantie: 12 Monate
