Hersteller: BECKHOFF
Produkt-Nr.: EL3681
Herkunftsland:Deutschland
Produkttyp: EtherCAT-Klemmen
Zahlung: T/T, Western Union
Gewicht: 70g
Abmessungen: 12 mm x 100 mm x 68 mm
Versandhafen: Xiamen
Garantie: 12 Monate

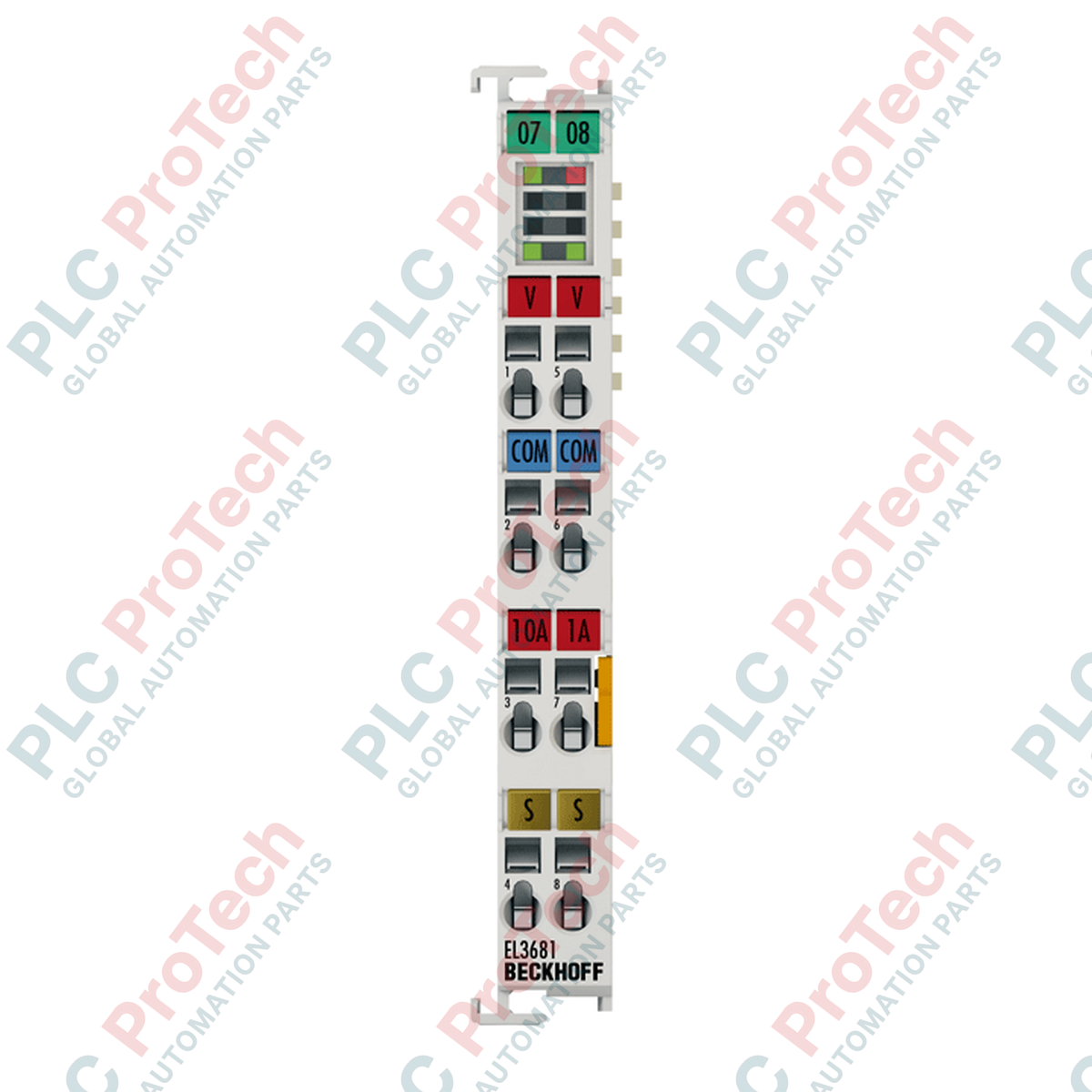

Die für hochpräzise elektrische Messungen entwickelte EL3681-EtherCAT-Klemme fungiert als integriertes digitales Multimeter und ermöglicht direkte AC- und DC-Elektromessungen innerhalb einer standardmäßigen EtherCAT-I/O-Station. Diese 1-kanalige Analogeingangsklemme verarbeitet Signalspannungen bis 300 V AC/DC und Ströme bis 10 A und eignet sich damit hervorragend für umfassende Anwendungen zur Leistungs- und Lastüberwachung.
Das Modul unterstützt sowohl die manuelle als auch die automatische Bereichswahl über mehrere Spannungsbereiche (300 mV bis 300 V) und Strommessbereiche (100 mA bis 10 A). Mithilfe fortschrittlicher Messverfahren führt der EL3681 eine arithmetische Mittelwertbildung für DC-Signale sowie Echteffektivwertberechnungen (True RMS) für AC-Signale durch. Die Daten werden über ein 32-Bit-Prozessabbild direkt an die Steuerung übertragen und ermöglichen eine hochpräzise Analyse.
| Hersteller | Beckhoff |
| Artikelnummer / Modell | EL3681 |
| Produkttyp | EtherCAT-Klemme (1-kanaliger Analogeingang, Multimeter) |
| Messkanäle | 1 Spannung oder 1 Strom (10 A / 1 A) |
| Messbereich (Spannung) | 300 mV, 3 V, 30 V, 300 V AC/DC (max. 300 V) |
| Messbereich (Strom) | 100 mA, 1 A, 10 A über Hochstrompfad (max. 10 A) |
| Auflösung | 18 Bit + Vorzeichen in jedem Messbereich |
| Messfehler | 0.01 % Gleichspannungsmessung bei 40 degC |
| Innenwiderstand | 3 mOhm / 0.2 Ohm / 12.5 MOhm (bereichsabhängig) |
| Wandlungszeit | 0,5 s voreingestellt (1 s beim Bereichswechsel); min. 65 ms |
| Stromaufnahme des E-Busses | Typisch 150 mA |
| Elektrische Isolation | 1500 V (E-Bus / Feldpotenzial) |
| Breite des Prozessabbilds | 32-Bit-Daten, 16-Bit-Steuerung/-Status |
| Gehäusematerial | Polycarbonat (kompaktes Gehäuse mit Signal-LEDs) |
| Schutzart | IP20 |
| Abmessungen (B x H x T) | 12 mm x 100 mm x 68 mm |
| Abmessungen (B x H x T) | Ca. 70 g |
| Betriebstemperatur | -25 bis +60 degC |
| Lagertemperatur | -40 bis +85 degC |
| Relative Luftfeuchtigkeit | 95 %, nicht kondensierend |
| Anschlussparameter | Spezifikation |
|---|---|
| Verdrahtungsmethode | Federbetätigung per Schraubendreher (eindrähtige, flexible oder mit Aderendhülse versehene Leiter) |
| Leiterquerschnitt, eindrähtig/mehrdrähtig | 0.08 bis 2.5 mm² (AWG 28 bis 14) |
| Leiterquerschnitt mit Aderendhülse | 0.14 bis 1.5 mm² (AWG 26 bis 16) |
| Abisolierlänge | 8 bis 9 mm |
| Strombelastung der Leistungskontakte | Max. 10 A |
Das EL3681-EtherCAT-Klemmgerät ist für die direkte Montage auf 35-mm-DIN-Schienen gemäß EN 60715 ausgelegt. Die Montage nebeneinander wird durch einen integrierten Doppelsteck- und -rastmechanismus sicher ermöglicht. Stellen Sie sicher, dass die Montageposition eine ausreichende Wärmeableitung gewährleistet, damit die Betriebstemperatur im Bereich von -25 bis +60 degC bleibt. Verwenden Sie für die Verdrahtung korrekte Abisolierlängen von 8 bis 9 mm, um einen sicheren Klemmkontakt in den Federklemmen zu gewährleisten.
