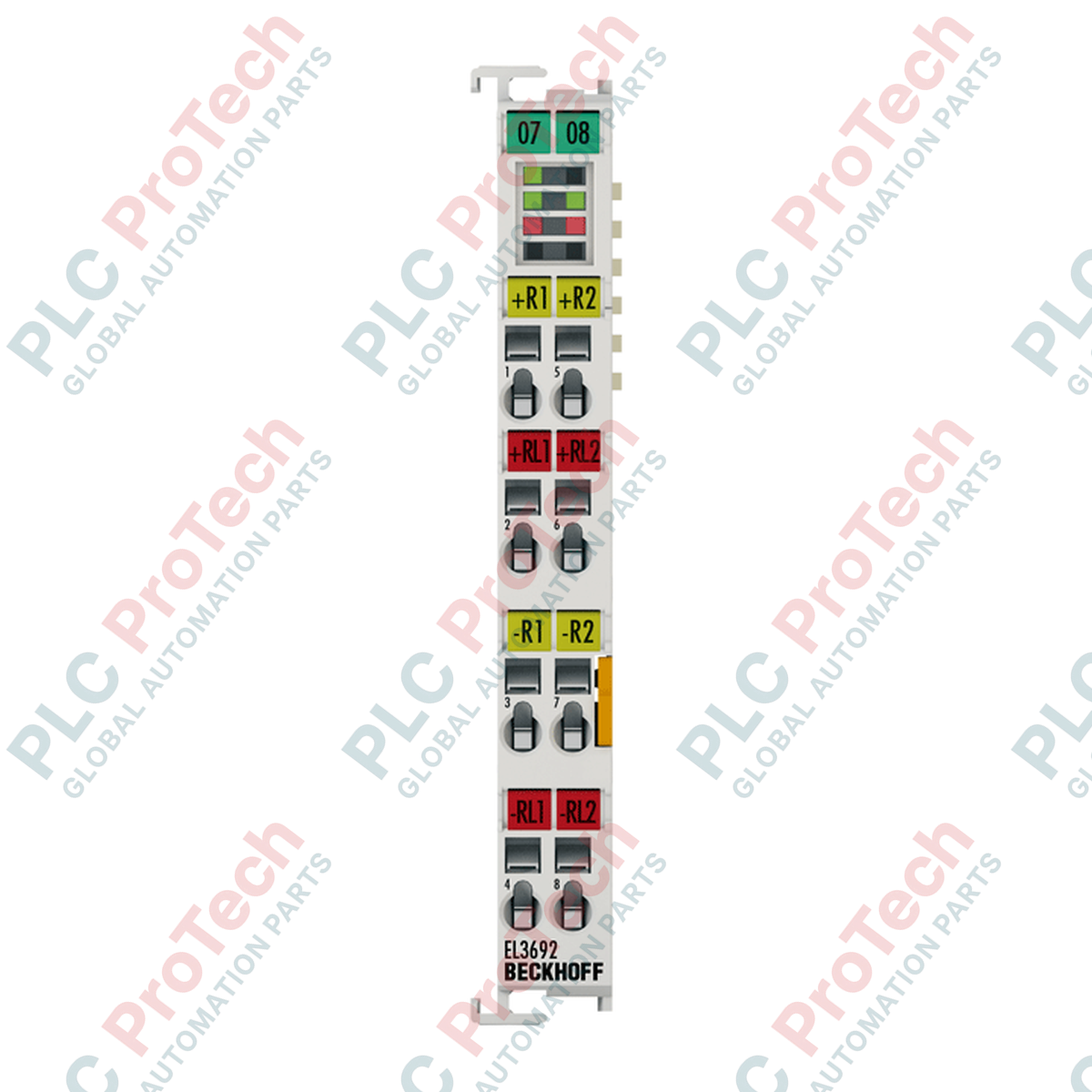

Der für hochpräzise Widerstandsmessungen entwickelte 2-Kanal-Analogeingang EtherCAT-Klemme EL3692 von Beckhoff kann Werte von 100 mΩ bis zu 10 MΩ erfassen. Sie verfügt über einen hochauflösenden 24-Bit-Analog-Digital-Wandler und unterstützt sowohl 2-Leiter- als auch 4-Leiter-Anschlusskonfigurationen, um Fehler durch den Leitungswiderstand zu eliminieren. Durch die nahtlose Integration in standardmäßige EtherCAT-Netzwerke ermöglicht dieses Modul eine schnelle, zuverlässige und äußerst stabile Datenerfassung von Industriesensoren, Potenziometern und variablen Widerstandselementen.
Der EL3692 verwaltet Messbereiche dynamisch durch automatische Bereichswahl oder direkte Konfiguration über die SPS-Steuerung. Zusätzlich bietet er eine integrierte Erkennung von Leitungsunterbrechungen, um Systeme bei offenen Stromkreisen zu alarmieren und so maximale Betriebssicherheit und Diagnosefähigkeit in kritischen Prozesssteuerungsanwendungen zu gewährleisten.
| Hersteller | BECKHOFF |
| Modell / Teilenummer | EL3692 |
| Anzahl der Eingänge | 2 |
| Stromversorgung | Über den E-Bus |
| Technologie | Widerstandsmessung mit 2 oder 4 Leitern |
| Signaltyp | Single-Ended |
| Messbereiche | 100 mΩ, 1 Ω, 10 Ω, 100 Ω, 1 kΩ, 10 kΩ, 100 kΩ, 1 MΩ, 10 MΩ |
| Auflösung | 24 Bit |
| Messfehler | < ±0,5 % (bezogen auf den Endwert bei 4-Leiter-Anschluss) |
| Innenwiderstand | > 100 MΩ |
| Grenzfrequenz des Eingangsfilters | 100 Hz |
| Wandlungszeit | Typischerweise 10 bis 400 ms (abhängig von Messbereich und Einstellungen) |
| Stromaufnahme des E-Bus | Typischerweise 220 mA |
| Elektrische Isolierung | 1500 V (E-Bus / Feldpotenzial) |
| Abmessungen (B x H x T) | 12 mm x 100 mm x 68 mm |
| Gewicht | Ca. 55 g |
| Betriebstemperatur | 0 bis +55 °C |
| Lagertemperatur | -25 bis +85 °C |
| Relative Luftfeuchtigkeit | 95 %, nicht kondensierend |
| IP-Schutzart | IP20 |
| Material | Polycarbonat |
| Anschlusstyp | Leiterquerschnitt | AWG-Bereich |
|---|---|---|
| Massiver Leiter (s) | 0,08 bis 2,5 mm² | AWG 28 bis 14 |
| Litze (st) | 0,08 bis 2,5 mm² | AWG 28 bis 14 |
| Flexibler Leiter mit Aderendhülse (f) | 0,14 bis 1,5 mm² | AWG 26 bis 16 |
| Abisolierlänge | 8 bis 9 mm | - |
Globaler Expressversand
Rückgabe & Garantie
Hersteller: BECKHOFF
Produkt-Nr.: EL3692
Herkunftsland:Deutschland
Produkttyp: EtherCAT-Klemmen
Zahlung: T/T, Western Union
Gewicht: 55g
Abmessungen: 12 mm x 100 mm x 68 mm
Versandhafen: Xiamen
Garantie: 12 Monate
