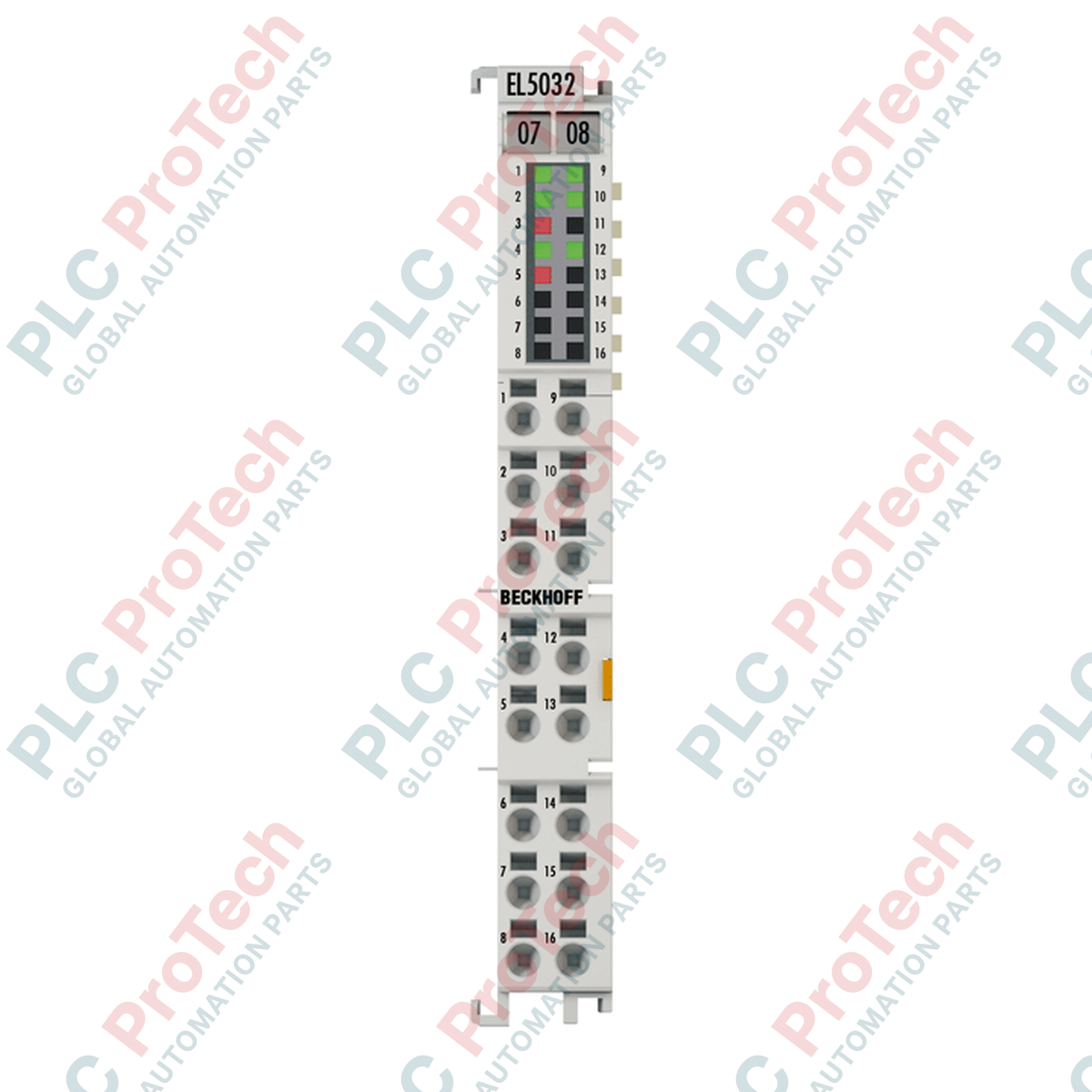

Beckhoff EL5032 EtherCAT-Klemme, 2-Kanal-EnDat-2.2-Encoder-Schnittstelle

SKU EL5032

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: BECKHOFF
Produkt-Nr.: EL5032
Herkunftsland:Deutschland
Produkttyp: EtherCAT-Klemmen
Zahlung: T/T, Western Union
Gewicht: 50g
Abmessungen: 12 mm x 100 mm x 68 mm
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Der für hochpräzise Bewegungssteuerungsanwendungen entwickelte Beckhoff EL5032 ist eine 2-Kanal-Encoder-Schnittstelle, die den direkten Anschluss von EnDat-2.2-Encodern an das EtherCAT-Terminal-System ermöglicht. Dieses hochdichte (HD) Terminal erlaubt die bidirektionale Übertragung von Positionswerten, Parametern und Diagnosedaten zwischen der Steuerung und dem Rückmeldesystem. Durch die Nutzung der EnDat-2.2-Schnittstelle unterstützt das Modul eine hochauflösende Positionserfassung mit bis zu 48 Bit sowie einen integrierten Leitungslängenausgleich bis zu 100 Metern.

Der EL5032 verfügt über wählbare Encoder-Betriebsspannungen und erweiterte Diagnosefunktionen, einschließlich der Möglichkeit, Encodertemperaturwerte auszulesen und Nullpunktverschiebungen zu speichern. Sein kompaktes 12-mm-Gehäuse integriert Signal-LEDs zur übersichtlichen Statusüberwachung und macht ihn zur effizienten Wahl für platzbeschränkte Schaltschränke, die eine synchronisierte Mehrachs-Rückmeldung erfordern.

Funktionen

Zweikanalige Schnittstelle für EnDat-2.2-Encoder (Bestellbezeichnung Endat22).
Wählbare Encoder-Betriebsspannung von 5 V DC oder 9 V DC mit einer Gesamtstromkapazität von 0,5 A, erzeugt aus den 24-V-DC-Stromversorgungskontakten.
Unterstützt Distributed Clocks (DC) zur präzisen Synchronisierung innerhalb des EtherCAT-Netzwerks.
Erweiterte Diagnosefunktionen, einschließlich des elektronischen Auslesens des Typenschilds, der Speicherung von Nullpunktverschiebungen und der Überwachung der Encodertemperatur.
Hochdichtes (HD) Gehäusedesign mit integrierten Signal-LEDs zur Statusanzeige.
Elektrische Isolation von 500 V zwischen dem E-Bus und dem Feldpotenzial.

Anwendungen

Hochpräzise CNC-Bearbeitung und Metallverarbeitung.
Robotik- und automatisierte Montagesysteme.
Halbleiterfertigungsanlagen.
Verpackungs- und Druckmaschinen, die eine synchronisierte Mehrachssteuerung erfordern.

Technische Daten

Parameter	Spezifikation
Hersteller	Beckhoff
Artikelnummer/Modell	EL5032
Technologie	EnDat-2.2-Schnittstelle (Bestellbezeichnung Endat22)
Anzahl der Kanäle	2
Geberanschluss	D+, D-, C+, C-
Betriebsspannung Geber	Optional 5 V DC oder 9 V DC, Gesamtstrom 0,5 A (erzeugt aus den 24-V-DC-Leistungskontakten)
Versorgungsspannung Elektronik	24 V DC (über Leistungskontakte)
Auflösung	Max. 48 Bit Position
Stromaufnahme Leistungskontakte	Typ. 150 mA + Last
Stromaufnahme E-Bus	Typ. 120 mA
Distributed Clocks	Ja
Galvanische Trennung	500 V (E-Bus/Feldpotenzial)
Betriebstemperatur	0 bis +55 degC
Lagertemperatur	-25 bis +85 degC
Relative Luftfeuchtigkeit	95 %, nicht kondensierend
Vibrations-/Stoßfestigkeit	Entspricht EN 60068-2-6 / EN 60068-2-27
EMV-Störfestigkeit/-emission	Entspricht EN 61000-6-2 / EN 61000-6-4
Schutzart	IP20
Einbaulage	Variabel
Gehäusematerial	Polycarbonat
Abmessungen (B x H x T)	12 mm x 100 mm x 68 mm
Gewicht	Ca. 50 g

Anschlüsse und Schnittstellen

Anschlussparameter	Spezifikation
Massiver Leiter (e)	0,08 bis 1,5 mm² (AWG 28 bis 16)
Mehrdrähtiger Leiter (st)	0,25 bis 1,5 mm² (AWG 22 bis 16)
Flexibler Leiter mit Aderendhülse (f)	0,14 bis 0,75 mm² (AWG 26 bis 19)
Abisolierlänge	8 bis 9 mm
Anschlussmethode	Federbetätigung mit Schraubendreher
Strombelastung der Leistungskontakte	Max. 10 A

Installationsrichtlinien

Montage: Montage auf einer Standard-DIN-Schiene mit 35 mm Breite (entsprechend EN 60715) und integrierter Verriegelung.
Installation nebeneinander: Befestigen Sie die Klemmen mithilfe des Systems aus Doppelnut und Schlüsselverbindung miteinander.
Verdrahtung: Betätigen Sie die Federklemmen mit einem Schraubendreher. Stellen Sie sicher, dass massive, mehrdrähtige oder mit Aderendhülsen versehene Leiter den angegebenen Querschnitten entsprechen.
Leistungskontakte: Stellen Sie sicher, dass die Strombelastung der Leistungskontakte den Maximalwert von 10 A nicht überschreitet.

Konformität und Zertifizierungen

CE
UL

FAQ

Welche Encoderschnittstelle unterstützt der Beckhoff EL5032?

Der Beckhoff EL5032 unterstützt die bidirektionale Encoderschnittstelle EnDat 2.2 für bis zu 2 Kanäle.

Welche maximale Auflösung unterstützt der EL5032?

Das Terminal unterstützt eine maximale Positionsauflösung von bis zu 48 Bit.

Welche wählbaren Betriebsspannungen des Encoders sind für den EL5032 verfügbar?

Die Betriebsspannung des Encoders kann auf 5 V DC oder 9 V DC konfiguriert werden, mit einer Gesamtkapazität von 0,5 A, die aus den 24-V-DC-Versorgungskontakten erzeugt wird.
