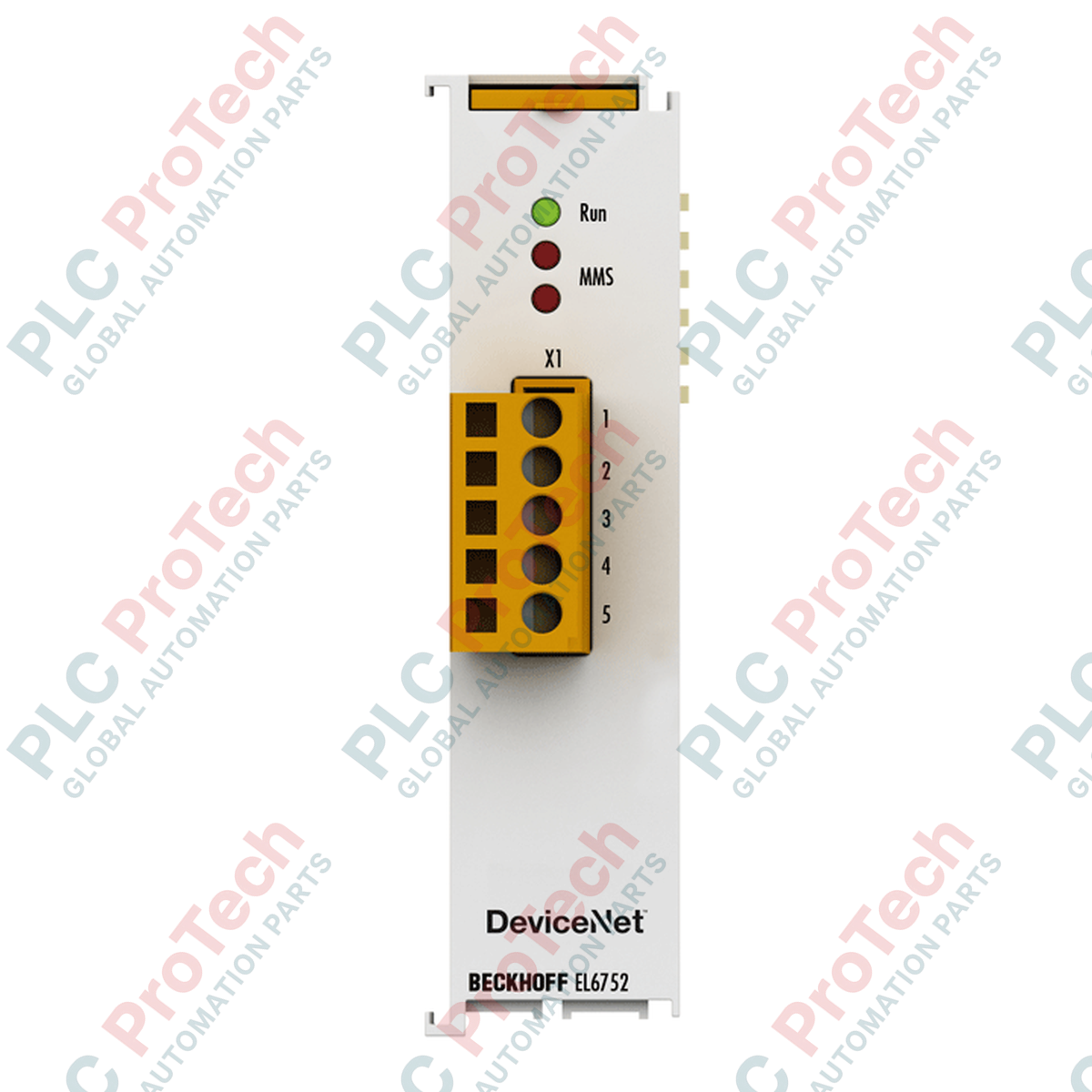

BECKHOFF EL6752 EtherCAT-Klemme, DeviceNet-Mastermodul

SKU EL6752

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: BECKHOFF
Produkt-Nr.: EL6752
Herkunftsland:Deutschland
Produkttyp: EtherCAT-Klemmen
Zahlung: T/T, Western Union
Gewicht: 70g
Abmessungen: 24 mm x 100 mm x 52 mm
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Die Integration veralteter DeviceNet-Feldbustopologien in Hochgeschwindigkeits-EtherCAT-Netzwerke erfolgt direkt über das EL6752-Kommunikationsmodul. Diese 1-Kanal-Klemme arbeitet als voll funktionsfähiger DeviceNet-Master (Scanner) und ermöglicht den Anschluss von bis zu 63 dezentralen DeviceNet-Slaves an einen zentralisierten EtherCAT-Regelkreis. Das Modul fungiert als effiziente Brücke und übernimmt die lokale Feldbusdiagnose sowie die Signalzuordnung mit hoher deterministischer Genauigkeit.

Der BECKHOFF EL6752 verfügt über eine galvanische und physische Trennung, um die interne E-Bus-Schaltung vor externen elektrischen Transienten zu schützen. Sein kompaktes 24-mm-Gehäuse verfügt über Status-LEDs zur schnellen visuellen Diagnose des Buskommunikationsstatus, von Netzwerkfehlern und der Stromversorgung. Diese Schnittstelle eignet sich optimal für die Nachrüstung bestehender Fertigungslinien, die Integration veralteter Sensoren und die Verwaltung dezentraler I/O-Systeme in industriellen Schwerlastumgebungen.

Funktionen

Implementierung eines einkanaligen DeviceNet-Masters (Scanners).
Unterstützt Standardübertragungsraten von 125, 250 und 500 kbaud.
Steuert bis zu 63 angeschlossene DeviceNet-Feldbus-Slaves.
Galvanisch entkoppelte 5-polige Anschluss-Schnittstelle in offener Bauweise.
Hardwarebasierte Diagnose über Status-LEDs zur schnellen Fehlersuche.
Kompaktes, platzsparendes 24-mm-Klemmengehäuse mit integrierter DIN-Schienenentriegelung.

Anwendungen

Fabrikautomation und Migration veralteter Maschinen.
Integration von Werkzeugen in Automobilmontagelinien.
Prozessleitsysteme mit dezentralen DeviceNet-I/O.
Verpackungsmaschinen und Materialtransportsysteme.

Technische Spezifikationen

HerstellerBestellnummer / ModellTechnologieAnzahl der KanäleDatenübertragungsratenSchnittstellentypMax. Anzahl der SlavesStromaufnahme (E-bus)HardwarediagnoseBetriebstemperaturLagertemperaturRelative LuftfeuchtigkeitVibrations-/StoßfestigkeitEMV-Störfestigkeit/-EmissionSchutzartGehäusematerialAbmessungen (B x H x T)Gewicht

BECKHOFF

EL6752

DeviceNet-Masterklemme (Scanner)

1

125, 250, 500 kbaud

5-poliger Steckverbinder in offener Ausführung (im Lieferumfang enthalten), galvanisch getrennt

63 Slaves

typ. 260 mA

Status-LEDs

-25 bis +60 degC

-40 bis +85 degC

95 %, nicht kondensierend

Entspricht EN 60068-2-6 / EN 60068-2-27

Entspricht EN 61000-6-2 / EN 61000-6-4

IP20

Polycarbonat

24 mm x 100 mm x 52 mm

ca. 70 g

Anschlüsse und Schnittstellen

Klemmen-Pin	Signal / Funktion
1	V- (Masse der DeviceNet-Spannungsversorgung)
2	CAN_L (CAN-Low-Signal)
3	Schirm (Anschluss des Beidrahts)
4	CAN_H (CAN-High-Signal)
5	V+ (DeviceNet-Spannungsversorgung +24 V DC)

Installationsrichtlinien

Montage: Montieren Sie das Gerät horizontal oder vertikal auf einer standardmäßigen 35-mm-DIN-Schiene gemäß EN 60715. Verwenden Sie den integrierten Verriegelungsmechanismus für eine sichere Befestigung.
Verdrahtung: Verwenden Sie spezielle Push-in-Anschlüsse für die E-bus-Kommunikation und den mitgelieferten 5-poligen Steckverbinder in offener Ausführung für die DeviceNet-Verkabelung.
Schirmung und Erdung: Stellen Sie sicher, dass der Schirm des DeviceNet-Kabels ordnungsgemäß am Steckverbinder aufgelegt ist, um elektromagnetische Störungen (EMI) zu minimieren.
Umgebung: Halten Sie die Umgebungstemperatur im Betrieb zwischen -25 degC und +60 degC. Stellen Sie sicher, dass der Installationsschrank eine ausreichende Belüftung für die Schutzart IP20 bietet.

Konformität und Zertifizierungen

CE
UL
ATEX: II 3 G Ex nA IIC T4 Gc

FAQ

Was ist die Hauptfunktion des BECKHOFF EL6752-Moduls?

Der BECKHOFF EL6752 fungiert als 1-Kanal-DeviceNet-Master- (Scanner-)Klemme und ermöglicht die Integration von DeviceNet-Feldbusgeräten in ein standardmäßiges EtherCAT-Steuerungsnetzwerk.

Wie viele DeviceNet-Slave-Geräte kann der EL6752 steuern?

Die EL6752-Klemme kann bis zu 63 angeschlossene DeviceNet-Slaves unterstützen und steuern.

Welche Datenübertragungsraten unterstützt der EL6752?

Er unterstützt die standardmäßigen DeviceNet-Übertragungsraten von 125 kBaud, 250 kBaud und 500 kBaud.

Bietet der EL6752 eine galvanische Trennung?

Ja, die 5-polige DeviceNet-Schnittstelle in offener Ausführung ist galvanisch von der internen E-Bus-Steuerelektronik getrennt.

Welche Umgebungsgrenzwerte gelten für den Betrieb dieser Klemme?

Die Betriebstemperatur reicht von -25 bis +60 °C bei einer maximalen nicht kondensierenden relativen Luftfeuchtigkeit von 95 %.
