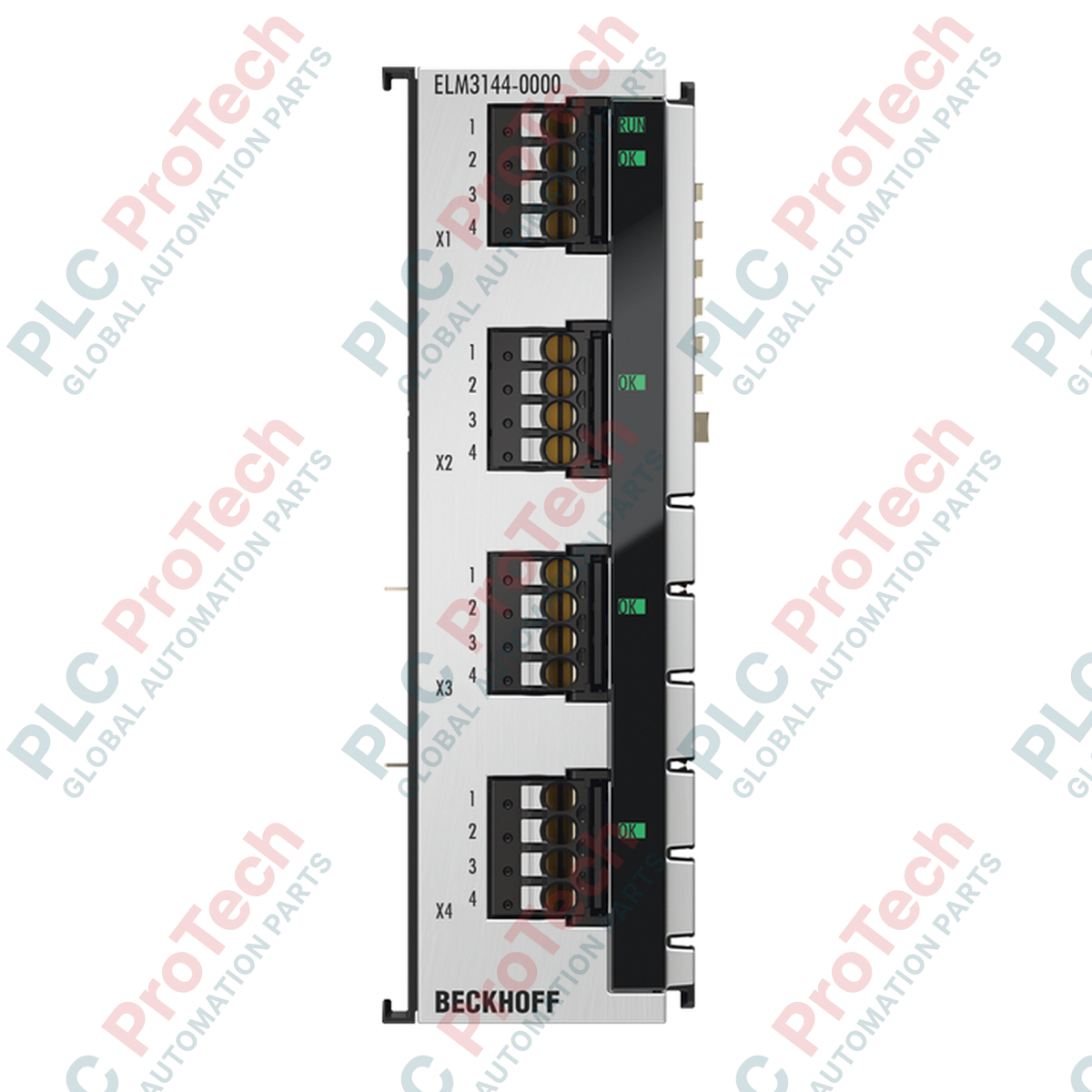

BECKHOFF ELM3144-0000 EtherCAT-Klemme

Q: Was ist die Hauptfunktion des BECKHOFF ELM3144-0000?

Der BECKHOFF ELM3144-0000 ist ein 4-kanaliges analoges EtherCAT-Eingangsterminal für präzise Multifunktions-Spannungs- und Strommessungen mit einer Auflösung von 24 Bit.

Q: Welche Signaltypen und Messbereiche unterstützt der ELM3144-0000?

Der BECKHOFF ELM3144-0000 unterstützt differentielle Spannungsmessungen in Bereichen von plus/minus 10 V bis hinunter zu plus/minus 1,25 V sowie Strommessungen mit plus/minus 20 mA.

Q: Unterstützt der BECKHOFF ELM3144-0000 Distributed Clocks?

Ja, der BECKHOFF ELM3144-0000 unterstützt Distributed Clocks mit einer Synchronisierungsgenauigkeit im Submikrosekundenbereich für eine präzise mehrkanalige Datenerfassung.

Q: Welche Gehäuse- und Anschlusstechnik verwendet dieses Terminal?

Der BECKHOFF ELM3144-0000 verfügt über ein robustes Metallgehäuse aus Zinkdruckguss mit Push-in-Anschlusstechnik unter Verwendung abnehmbarer 4-poliger Service-Stecker.

SKU ELM3144-0000

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: BECKHOFF
Produkt-Nr.: ELM3144-0000
Herkunftsland:Deutschland
Produkttyp: EtherCAT-Klemmen
Zahlung: T/T, Western Union
Gewicht: 350g
Abmessungen: 30 mm x 100 mm x 95 mm
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Die BECKHOFF ELM3144-0000 ist eine vierkanalige analoge EtherCAT-Eingangsklemme für Präzisionsmessaufgaben in industriellen Automatisierungsumgebungen. Das Messklemmenmodul ist in einem robusten Gehäuse aus Zinkdruckguss untergebracht und unterstützt sowohl Spannungs- als auch Stromkonfigurationen pro Kanal. Es verarbeitet Signale in Bereichen von plus/minus 10 V bis plus/minus 1,25 V sowie plus/minus 20 mA. Die Klemme integriert eine hochauflösende 24-Bit-Wandlung mit erweiterten Funktionen zur digitalen Signalverarbeitung.

Als Teil des EtherCAT-Klemmensystems wird die ELM3144-0000 direkt mit dem industriellen Echtzeit-Ethernet-Netzwerk verbunden. Sie unterstützt verteilte Uhren zur synchronisierten Zeitstempelung über mehrere Knoten hinweg und eignet sich dadurch für synchronisierte Datenerfassung, Prozessüberwachung und analytische Messanwendungen, bei denen präzises Timing und Signalintegrität erforderlich sind.

Funktionen

Vier unabhängige Analogeingangskanäle, konfigurierbar für Spannungs- oder Strommessung
Hochauflösende 24-Bit-Analog-Digital-Wandlung einschließlich Vorzeichen
Maximale Abtastrate von 1 ksps pro Kanal mit wählbarem Oversampling-Faktor von 1 bis 20
ExtendedRange-Unterstützung bis zu 107 Prozent des Messbereichs
Integrierte mathematische und analytische Funktionen einschließlich TrueRMS, frei konfigurierbarem numerischem Filter, Integrator/Differenzierer, nichtlinearer Skalierung und PeakHold
Unterstützung verteilter Uhren für eine Synchronisationsgenauigkeit im Submikrosekundenbereich
Funktions- und Anschlussdiagnose einschließlich Erkennung von Leitungsbruch und Kurzschluss
Robustes Gehäuse aus Zinkdruckguss mit diagnostischen Signal-LEDs und abnehmbarem 4-poligem Service-Stecker

Anwendungen

Hochpräzise industrielle Datenerfassungssysteme
Synchronisierte Mehrkanal-Sensorüberwachung und Prüfstände
Messung elektrischer Größen und Aufzeichnung von Prozessvariablen
Anwendungen zur Zustandsüberwachung sowie zur Schwingungs- oder Signalanalyse

Technische Daten

Allgemein

Parameter	Spezifikation
Hersteller	BECKHOFF
Exaktes Modell	ELM3144-0000
Produkttyp	EtherCAT-Klemme
Gehäusematerial	Zinkdruckguss
Bauform	Metallgehäuse mit Signal-LEDs

Signal und I/O

Parameter	Spezifikation
Anzahl der Kanäle	4
Technologie	Spannungs- oder Strommessung, pro Kanal konfigurierbar
Signaltyp	Differenziell
Spannungsmessbereiche	plus/minus 10 V, plus/minus 5 V, plus/minus 2,5 V, plus/minus 1,25 V
Strommessbereiche	plus/minus 20 mA
Innenwiderstand	> 4 MΩ (Spannung), typ. 200 Ω (Strom)
Auflösung	24 Bit (einschließlich Vorzeichen)
Messfehler	Typ. < plus/minus 100 ppm / plus/minus 0,01 % bezogen auf den Endwert bei 0 bis 50 °C

Leistung und Kommunikation

Parameter	Spezifikation
Max. Abtastrate	Max. 1 ms / 1 ksps pro Kanal (Multiplex)
Oversampling-Faktor	n = 1 bis 20 wählbar
Distributed Clocks	Ja, Genauigkeit << 1 µs
Besondere Merkmale	ExtendedRange 107 %, frei konfigurierbarer numerischer Filter, TrueRMS, Integrator/Differenzierer, nichtlineare Skalierung, PeakHold, Service-Stecker, Zeitstempel

Elektrik

Parameter	Spezifikation
Stromaufnahme E-Bus	Typ. 250 mA
Stromaufnahme der Leistungskontakte	Lastabhängig
Elektrische Isolation	707 V DC Typprüfung (Kanal/Bus, Kanal/SGND); keine galvanische Trennung zwischen Kanälen
Wärmeverlustleistung	Typ. 2 W

Anschluss und Mechanik

Parameter	Spezifikation
Anschlusstechnik	2-/3-/4-Leiter
Anschlusstyp	Push-in, 4-poliger Service-Stecker
Anschlussquerschnitt massiv (s) / mehrdrähtig (st)	0,2 bis 1,5 mm² (AWG 24 bis 14)
Anschlussquerschnitt mit Aderendhülse (f*)	0,25 bis 0,75 mm² (AWG 24 bis 14)
Abisolierlänge	8 bis 9 mm
Abmessungen (B x H x T)	30 mm x 100 mm x 95 mm
Nettogewicht	Ca. 350 g
Montage	Auf 35-mm-DIN-Schiene gemäß EN 60715 mit Verriegelung

Umgebung und Zulassungen

Parameter	Spezifikation
Betriebstemperaturbereich	-25 bis +60 °C
Lagertemperaturbereich	-40 bis +85 °C
Zulassungen und Kennzeichnungen	CE, UL

Installationsrichtlinien

Sicherstellen, dass das System vollständig abgeschaltet und spannungsfrei ist, bevor Terminal-Hardware oder Verdrahtung gehandhabt wird.
Überprüfen, dass die Montage-DIN-Schiene (35 mm gemäß EN 60715) sicher installiert und ordnungsgemäß geerdet ist.
BECKHOFF ELM3144-0000 auf der DIN-Schiene montieren und mithilfe des seitlichen Doppelsteckplatz- und Schlüsselverbindungsmechanismus in Position verriegeln.
Signaltypen und Spezifikationen der Feldsensoren mit den Nennwerten der Multifunktionseingänge des Terminals abgleichen.
Leiter auf die empfohlene Länge von 8 bis 9 mm abisolieren und massive oder mit Aderendhülsen versehene Leiter sicher in den Klemmen des Push-in-Service-Steckers anschließen.
Vor dem Wiedereinschalten des EtherCAT-Netzwerks die Schirmerdung und die Anschlüsse zur Potenzialverteilung überprüfen.
System einschalten und den Betriebsstatus anhand der integrierten Diagnose-LEDs und der TwinCAT-Engineering-Software überprüfen.

FAQ

Was ist die Hauptfunktion des BECKHOFF ELM3144-0000?

Der BECKHOFF ELM3144-0000 ist ein 4-kanaliges analoges EtherCAT-Eingangsterminal für präzise Multifunktions-Spannungs- und Strommessungen mit einer Auflösung von 24 Bit.

Welche Signaltypen und Messbereiche unterstützt der ELM3144-0000?

Der BECKHOFF ELM3144-0000 unterstützt differentielle Spannungsmessungen in Bereichen von plus/minus 10 V bis hinunter zu plus/minus 1,25 V sowie Strommessungen mit plus/minus 20 mA.

Unterstützt der BECKHOFF ELM3144-0000 Distributed Clocks?

Ja, der BECKHOFF ELM3144-0000 unterstützt Distributed Clocks mit einer Synchronisierungsgenauigkeit im Submikrosekundenbereich für eine präzise mehrkanalige Datenerfassung.

Welche Gehäuse- und Anschlusstechnik verwendet dieses Terminal?

Der BECKHOFF ELM3144-0000 verfügt über ein robustes Metallgehäuse aus Zinkdruckguss mit Push-in-Anschlusstechnik unter Verwendung abnehmbarer 4-poliger Service-Stecker.
