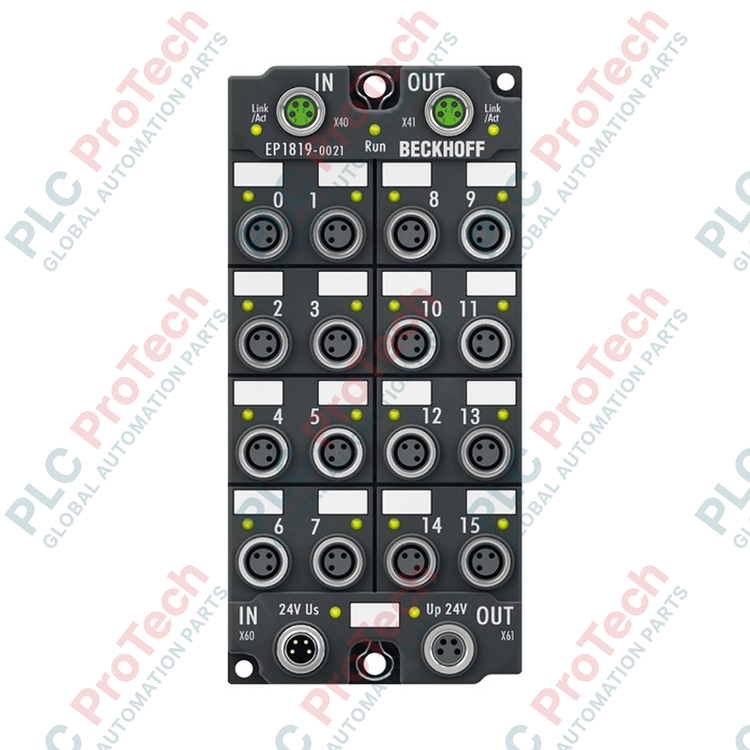

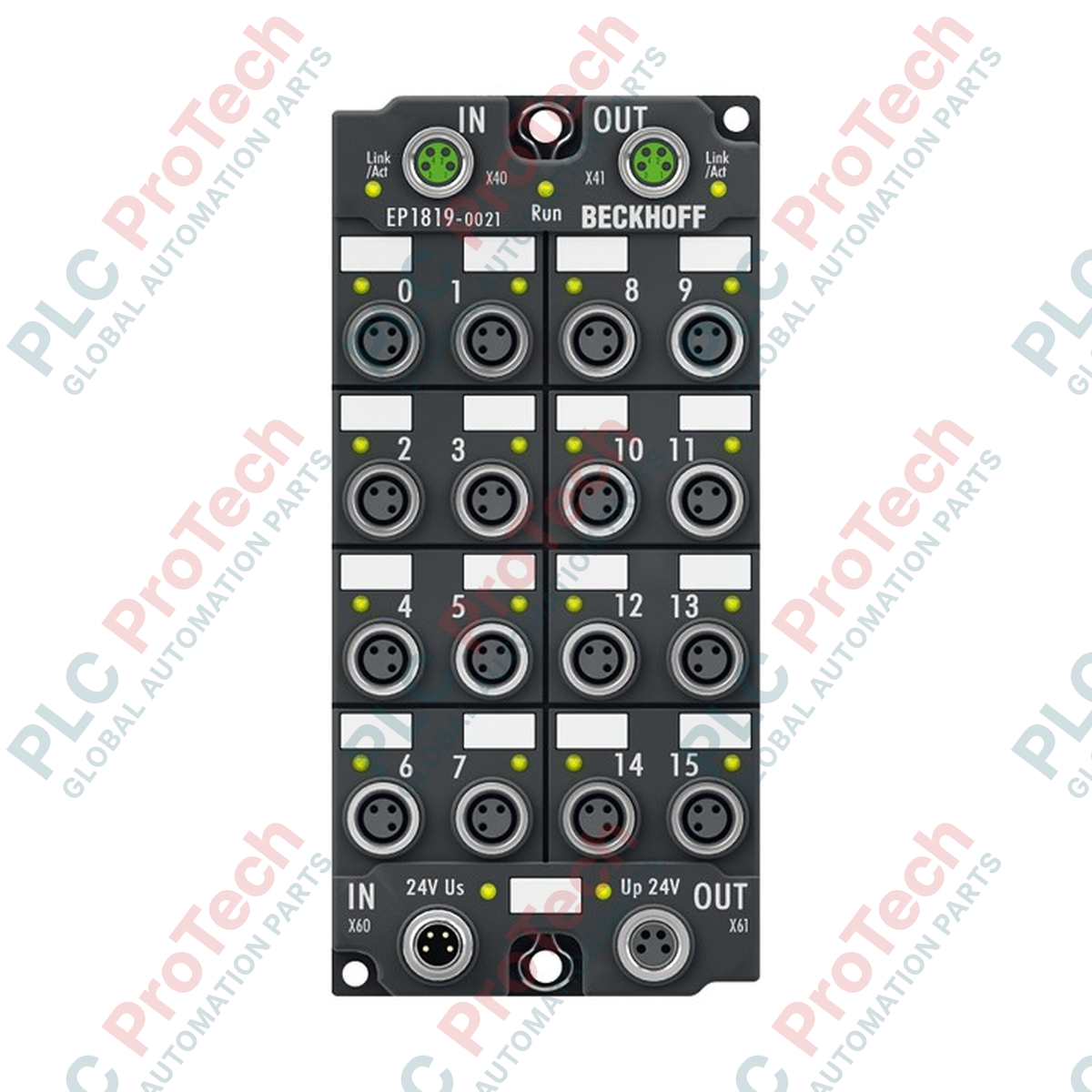

BECKHOFF EP1819-0021 EtherCAT-Box

Description

Beschreibung

Der BECKHOFF EP1819-0021 ist eine hochdichte, 16-kanalige digitale EtherCAT-Box für die direkte Erfassung binärer Steuersignale in dezentralen Industrieumgebungen. Dieses kompakte Modul für die Feldebene ist für den direkten Betrieb an Maschinen ohne schützende Klemmenkästen oder Steuerungsgehäuse ausgelegt, optimiert die Feldverdrahtung und reduziert den Installationsplatzbedarf.

Das Gerät verfügt über 16 digitale Eingänge, die den Normen EN 61131-2 Typ 1 und Typ 3 entsprechen und nominale 24-V-DC-Signale verarbeiten. Durch die Integration einer hocheffizienten Signalfilterung und einer lokalen Sensorstromversorgung dient der BECKHOFF EP1819-0021 als zuverlässige Schnittstelle zwischen Feldsensoren und der zentralen EtherCAT-Mastersteuerung unter rauen Betriebsbedingungen.

• Merkmale
• 16 digitale Eingänge für die Verarbeitung binärer 24-V-DC-Signale.
• Schnelle Konfiguration des Eingangsfilters auf 10 Mikrosekunden zur unverzüglichen Signalerfassung.
• Robuste Schutzarten IP65, IP66 und IP67.
• Integrierte Sensorversorgung aus der Steuerspannung mit einem Gesamtstrom von bis zu 0,5 A und Kurzschlussschutz.
• Platzsparende M8-Anschlüsse für Sensoreingänge, EtherCAT-Bus und Stromschleifen.

Direkte Montagemöglichkeit an der Maschine zur Verringerung des Platzbedarfs im Schaltschrank und der Verkabelungskomplexität.

• Dezentrale Erfassung von Eingangssignalen an Fördersystemen und Materialtransportanlagen.
• Sensorintegration an Verpackungsmaschinen und Montagelinien.
• Werkzeugmaschinenautomation in nassen, staubigen oder stark vibrationsbelasteten Fertigungsbereichen.
• Dezentrale E/A-Architekturen, die eine direkte Installation auf Feldebene erfordern.

Technische Daten

Allgemein

Elektrisch

EtherCAT und Kommunikation

Anschluss

Mechanische und Umgebungsbedingungen

Installationsrichtlinien

1. Überprüfen Sie, ob die erhaltene Hardware der Modellbezeichnung EP1819-0021 entspricht, und untersuchen Sie das Gehäuse auf Transportschäden.
2. Stellen Sie sicher, dass alle vorgeschalteten Stromversorgungen (Steuerspannung US und Peripheriespannung UP) vor der Montage oder Änderungen an der Verdrahtung vollständig ausgeschaltet sind.
3. Befestigen Sie die EtherCAT Box sicher auf einer ebenen Maschinenfläche mit den integrierten Montageflanschen. Überschreiten Sie nicht die standardmäßigen Anzugsdrehmomente für die Konstruktion.
4. Schließen Sie die ankommenden und abgehenden EtherCAT-Kabel an die vorgesehenen geschirmten M8-Buchsen an. Stellen Sie sicher, dass die Schraubverbindungen festgezogen sind, um die Schutzart IP67 aufrechtzuerhalten.
5. Schließen Sie die Sensorleitungen an die 3-poligen, A-codierten M8-Eingangsanschlüsse an. Stellen Sie sicher, dass die Gesamtlast der Sensorversorgung 0,5 A nicht überschreitet.
6. Schließen Sie die 24-V-DC-Stromversorgung an den Einspeisestecker an und schleifen Sie sie bei Bedarf zu nachgeschalteten Modulen durch. Schalten Sie die Anlage ein und prüfen Sie die Diagnose-LEDs auf aktiven Status und ordnungsgemäße Kommunikation.

Empfehlungen zum Austausch

Dokumentieren Sie beim Austausch des BECKHOFF EP1819-0021 vor dem Ausbau eindeutig die physische Position jedes M8-Steckverbinders und des zugehörigen Sensorkanals. Stellen Sie sicher, dass das Ersatzmodul dieselbe Konfiguration beibehält und alle erforderlichen TwinCAT-ESI-Dateien der aktuellen Hardwareversion Ihres Regelkreises entsprechen.
