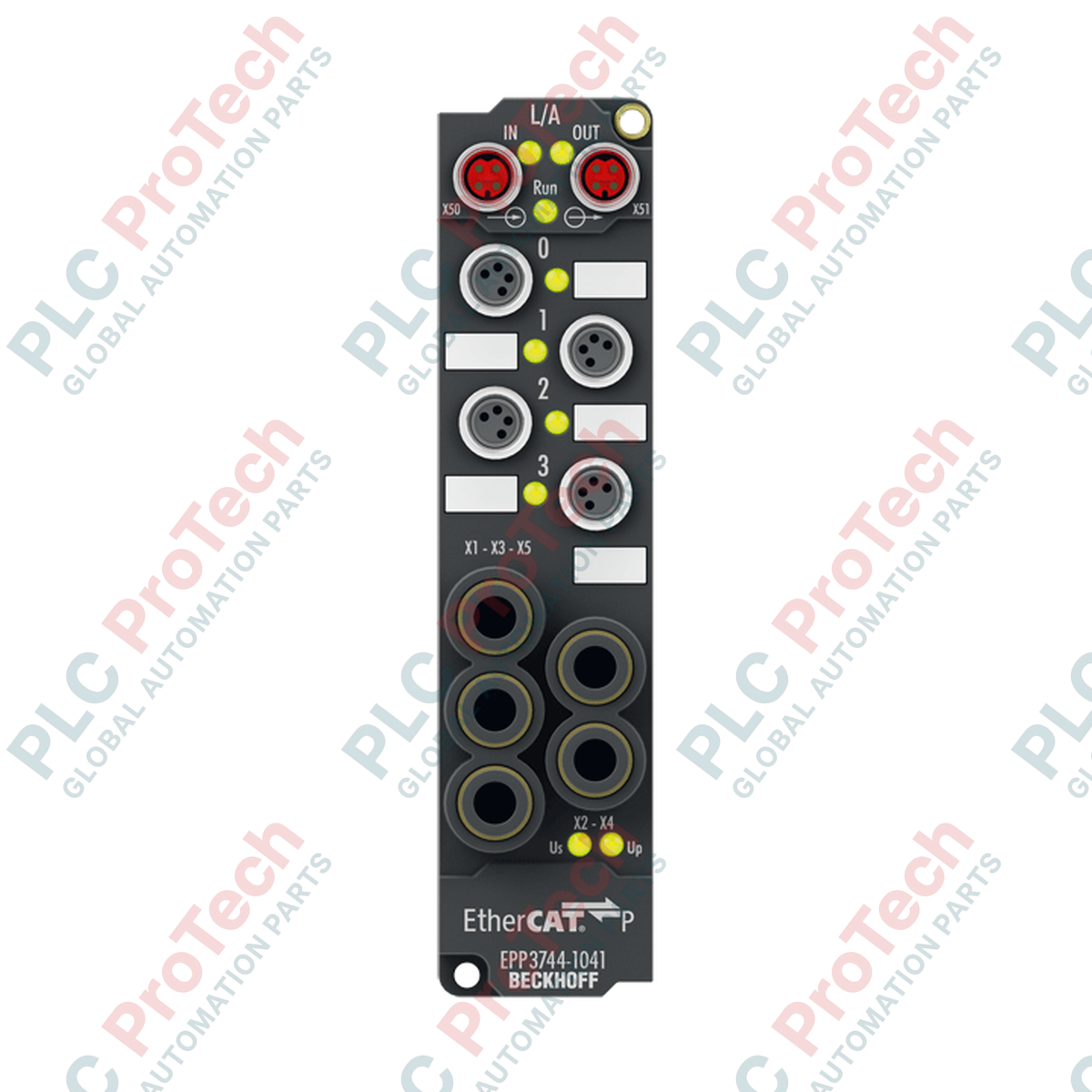

BECKHOFF EPP3744-1041 EtherCAT-P-Box

Beschreibung

Der BECKHOFF EPP3744-1041 ist eine leistungsstarke EtherCAT P Box zur direkten Messung des relativen und differentiellen Luftdrucks an Maschinen und Anlagen. Dieses platzsparende Modul vereint vier Luftdruckeingänge, sechs digitale Eingänge und zwei digitale Ausgänge in einem einzigen, hochgeschützten dezentralen Industriegehäuse. Durch die Integration der pneumatischen Druckmessung mit der digitalen Mehrkanal-E/A-Verarbeitung auf Maschinenebene ermöglicht es vereinfachte Systemarchitekturen und macht lange Verläufe pneumatischer Schläuche überflüssig.

Im EtherCAT-P-Systemnetzwerk integriert der BECKHOFF EPP3744-1041 die schnelle EtherCAT-Kommunikation und 24-V-DC-Versorgungsleitungen (sowohl die Steuerspannung Us als auch die Peripherieversorgung Up) in einem einzigen, einheitlichen Kabel. Die Verbindung wird über standardmäßige P-codierte M8-Schraubanschlüsse hergestellt, wodurch sich die Verdrahtungskomplexität deutlich reduziert, die Montagezeit verkürzt und der für die Installation an Maschinen ohne herkömmliche Schaltschränke erforderliche Platzbedarf minimiert wird.

Merkmale

• Multifunktionale Schnittstelle mit vier Luftdruckeingängen, sechs digitalen Eingängen und zwei digitalen Ausgängen.
• Einheitliche EtherCAT-P-Konnektivität zur Kombination von Datenübertragung und Stromversorgung über zwei P-codierte M8-Anschlüsse.
• Umfangreicher Messbereich für den Luftdruck mit Bereichen von 0 bis 7 bar (0 bis 100 psi) und -7 bis 7 bar (-100 bis 100 psi).
• Individuell kurzschlussfeste digitale Ausgänge, die bis zu 0,5 A pro Kanal liefern können.
• Unterstützung von Distributed Clocks für präzise, synchronisierte Messzyklen im gesamten Automatisierungssystem.
• Integrierte 6-mm-Push-in-Pneumatikanschlüsse für die direkte, werkzeuglose Installation von Schläuchen.
• Hohe physische Belastbarkeit mit den Schutzarten IP65, IP66 und IP67, wodurch die Installation in nassen, staubigen oder rauen Betriebsumgebungen möglich ist.

Anwendungen

• Pneumatiküberwachung und Druckluftregelung in Echtzeit in automatisierten Montagesystemen.
• Erkennung von Differenzdruck und Vakuum an Pick-and-Place-Endeffektoren.
• Dezentrale, maschinenmontierte Sensorintegration für Materialhandhabungs- und Förderanlagen.
• Direkte Maschinenüberwachung in rauen Industrieprozessen, die eine E/A-Verteilung mit hoher Schutzart erfordern.

Technische Spezifikationen

Allgemeine Spezifikationen

Pneumatische und Signalspezifikationen

Elektrische und kommunikative Spezifikationen

Mechanische und umweltbezogene Spezifikationen

Anschlüsse / Schnittstellen

Installationsrichtlinien

1. Überprüfen Sie, dass das eingehende Modell BECKHOFF EPP3744-1041 ist und den Anforderungen Ihrer Systemkonfiguration entspricht.
2. Stellen Sie sicher, dass die elektrische Stromversorgung der EtherCAT-P-Leitung vor der Montage oder Änderungen an Anschlüssen vollständig abgeschaltet ist.
3. Überprüfen Sie das Außengehäuse, die elektrischen M8-Buchsen und die pneumatischen Anschlüsse vor der Installation auf sichtbare physische Schäden.
4. Befestigen Sie die Box mit Standardschrauben direkt am Maschinenrahmen und stellen Sie dabei eine stabile, vibrationsarme Position sicher.
5. Schließen Sie die Pneumatikleitungen an, indem Sie die 6-mm-Luftschläuche fest in die Push-in-Anschlüsse einsetzen und eine sichere, luftdichte Verbindung überprüfen.
6. Schließen Sie die P-codierten M8-EtherCAT-P-Kabel an die Busbuchsen an und ziehen Sie die Schraubverbindungen fest, um eine korrekte Erdung und Abdichtung gemäß IP-Schutzart sicherzustellen.
7. Verdrahten Sie die digitalen Sensoren und Aktoren mit den entsprechenden 4-poligen M8-I/O-Buchsen.
8. Führen Sie die Systemkonfiguration und -prüfung mit der TwinCAT-Software durch, um die korrekten digitalen Zustände und präzisen Echtzeit-Druckmessungen zu überprüfen.
