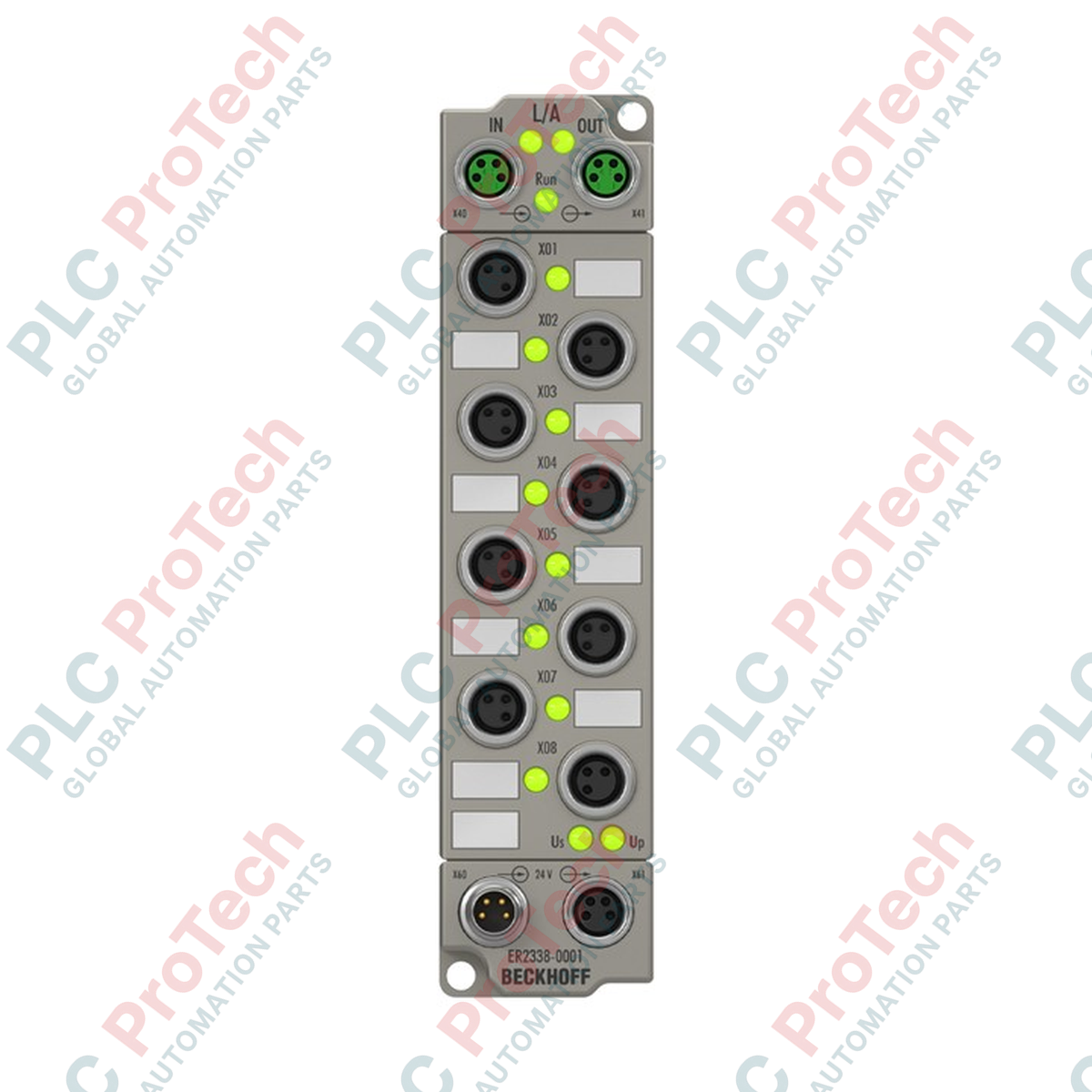

Beckhoff ER2338-0001 EtherCAT-Box-Digital-I/O-Modul

SKU ER2338-0001

Auf Lager
  • 12 Monate Garantie
  • Kostenlose Rückgabe innerhalb von 30 Tagen
  • Hersteller: BECKHOFF

  • Produkt-Nr.: ER2338-0001

  • Herkunftsland:Deutschland

  • Produkttyp: EtherCAT-I/O-Module

  • Zahlung: T/T, Western Union

  • Gewicht: 500g

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Beschreibung

Für den direkten Betrieb in rauen Industrieumgebungen ohne Schaltschrank konzipiert, ermöglicht der Beckhoff ER2338-0001 die dezentrale Weiterleitung bidirektionaler digitaler Steuersignale. Dieses EtherCAT-Box-Modul verfügt über 8 digitale Kanäle, die einzeln und frei als Eingänge oder Ausgänge konfiguriert werden können. Die Unterstützung einer dynamischen Konfiguration vereinfacht die Anpassung des Feld-I/O-Layouts und reduziert den gesamten Hardwarebedarf in komplexen Verarbeitungslinien. Jeder Kanal wird mit hoher zeitlicher Präzision verarbeitet und bietet eine integrierte Eingangsfilterung sowie einen Kurzschlussschutz für angeschlossene Sensoren.

Wichtige Merkmale

  • Flexible I/O-Konfiguration: 8 digitale Kanäle, die unabhängig als Eingänge oder Ausgänge konfiguriert werden können.
  • Robustes Industriegehäuse: Vollständig vergossene Konstruktion aus Zinkdruckguss mit den Schutzarten IP65, IP66 und IP67.
  • Hochgeschwindigkeitskommunikation: Zwei geschirmte M8-EtherCAT-Schnittstellen mit Schraubanschluss für direkte Linientopologie.
  • Sensor- und Lastschutz: Kurzschlussfeste Sensorversorgung bis insgesamt 0,5 A und thermischer Überlastschutz der Ausgänge.
  • Standardisierte M8-Anschlüsse: A-codierte 3-polige M8-Buchsen bieten standardisierte industrielle Schnittstellen.

Industrielle Anwendungen

  • Automobilmontagelinien: Dezentrale Führung von Sensor- und Aktorsignalen an Roboterarmen und Schweißzellen.
  • Lebensmittel- und Getränkeverarbeitung: Reinigungsbereiche, die einen robusten Umweltschutz ohne Schaltschrankgehäuse erfordern.
  • Fördertechnik und Materialhandling: Dezentrale Verteilung von Lichtschranken, Magnetventilen und pneumatischen Schaltern.

Technische Spezifikationen

Technischer Parameter Spezifikationswert
Hersteller Beckhoff
Modellnummer ER2338-0001
Protokoll EtherCAT
Busschnittstelle 2 x M8-Buchse, geschirmt, Schraubausführung
Anzahl der Kanäle 8 digitale Eingänge oder Ausgänge, frei konfigurierbar
I/O-Anschlüsse M8 x 1, 3-polig, A-codiert
Eingangsfilterzeit 10 Mikrosekunden
Signalspannungsbereich „0“ -3 bis +5 V
Signalspannungsbereich „1“ 11 bis 30 V, Eingangsstrom 6 mA (EN 61131-2, Typ 3)
Sensorversorgung Aus der Lastversorgungsspannung, max. 0,5 A gesamt, kurzschlussfest
Unterstützte Lastarten Ohmsche, induktive und Lampenlast
24 V DC (-15 % / +20 %) Nennlastspannung
Max. Ausgangsstrom 0,5 A pro Kanal
Schaltzeiten typ. TON: 50 Mikrosekunden, typ. TOFF: 100 Mikrosekunden
Stromaufnahme (US) 120 mA
Hilfsstrom typ. 20 mA + Last
Schnittstelle für die Stromversorgung Einspeisung: 1 x M8-Stecker, 4-polig; Weiterleitung: 1 x M8-Buchse, 4-polig
Elektrische Isolation 500 V
Schutzart IP65/IP66/IP67 (gemäß EN 60529)
Betriebstemperatur -25 bis +60 °C
Lagertemperatur -40 bis +85 °C
Gewicht des physischen Moduls ca. 265 g
Versandgewicht (berechnet) 2,0 kg

Anschluss- und Verdrahtungskonfigurationen

Schnittstellentyp Steckverbinder-Bauform Zuordnung & Zweck
EtherCAT-Buseingang/-ausgang 2 x M8-Buchse, geschirmt, Schraubausführung EtherCAT-Kommunikationsverbindung zur Weiterleitung und Einspeisung.
Digitale E/A-Kanäle (0–7) 8 x M8-Buchse, 3-polig, A-codiert Konfigurierbares digitales Signal und Sensorversorgung. Pin 1: +24 V DC Sensorversorgung, Pin 3: GND, Pin 4: Eingangs-/Ausgangssignal.
Stromversorgungseinspeisung 1 x M8-Stecker, 4-polig System-/Sensorspannung (Us) und periphere Lastspannung (Up).
Nachgeschaltete Stromversorgung 1 x M8-Buchse, 4-polig Durchschleifen der Stromversorgung zu benachbarten EtherCAT-Box-Modulen.

Erfahrungsbasierte technische Erkenntnisse

Alternative Modelle und Kompatibilität

Der ER2338-0001 verfügt über vollständig konfigurierbare Kanäle und ist daher ein idealer, hocheffizienter Ersatz für Geräte mit ausschließlich digitalen Eingängen (ER1008) oder ausschließlich digitalen Ausgängen (ER2008) bei Maschinenumbauten. Beachten Sie, dass TwinCAT-ESI-Konfigurationen (EtherCAT Slave Information) für jeden Kanal ausdrücklich das Betriebsprofil (Eingangs- oder Ausgangsmodus) entsprechend der physischen Verdrahtung festlegen müssen.

Anwendungsfehler und technische Hinweise

Das Wärmemanagement in vollständig geschlossenen, unbelüfteten Kabelführungskanälen muss engmaschig überwacht werden. Obwohl das Gerät für eine Umgebungstemperatur von bis zu +60 °C ausgelegt ist, verursacht der gleichzeitige Betrieb aller 8 Ausgänge mit ihrer maximalen induktiven Nennlast von 0,5 A eine erhebliche lokale Erwärmung im Gussgehäuse. Sorgen Sie für ausreichende Abstände oder verwenden Sie eine Wärmeableitung über metallische Oberflächen, wenn der kumulierte Ausgangsstrom 3,0 A überschreitet.

Tipps zur Inbetriebnahme und Verdrahtung

Überprüfen Sie bei der Inbetriebnahme, dass die Us-Schleifen (Systemversorgung) und Up-Schleifen (Lastversorgung) ordnungsgemäß voneinander getrennt sind, sofern Sicherheitsrelais installiert sind. Ein häufiger Fehler besteht darin, Us und Up an dieselbe Feldversorgungsleitung anzuschließen, wodurch sicherheitsbezogene externe Abschaltkreise der Ausgänge überbrückt werden. Ziehen Sie alle M8-Steckverbinder stets mit genau 0,4 Nm an, um die Dichtigkeit gegenüber Umwelteinflüssen zu gewährleisten.

Installationsrichtlinien

WICHTIGER WARNHINWEIS: Stellen Sie vor der Verdrahtung, Montage oder Wartung des Moduls sicher, dass alle Quellen der 24-V-DC-Steuerspannung (Us) und der peripheren Lastspannung (Up) vollständig spannungsfrei geschaltet sind. Überprüfen Sie die Spannungsfreiheit mit einem kalibrierten Prüfgerät. Werden Stromversorgungsleitungen nicht vollständig getrennt, kann dies zu Hardwareschäden oder unerwarteten Gerätebetätigungen führen und Sachschäden oder Verletzungen verursachen.
1
Mechanische Montage: Befestigen Sie das Gehäuse direkt am Maschinenrahmen oder Montageprofil mit zwei M3-Schrauben. Stellen Sie sicher, dass die Montagefläche sauber ist, um eine optimale Wärmeleitung zu gewährleisten.
2
EtherCAT- und Stromverkabelung: Verbinden Sie die geschirmten M8-EtherCAT-Kabel mit den IN- und OUT-Anschlüssen. Verbinden Sie das 4-polige M8-Stromkabel zur Versorgung mit 24 V DC mit dem Eingangsspeiseanschluss. Sichern Sie ungenutzte Anschlüsse mit IP67-Schutzkappen, um das Eindringen von Feuchtigkeit oder Partikeln zu verhindern.
3
Softwarekonfiguration: Schalten Sie das System ein, scannen Sie das EtherCAT-Netzwerk in TwinCAT und importieren Sie die relevante XML-Datei (ESI). Ordnen Sie die einzelnen Kanäle in Ihrem SPS-Projekt als Eingänge oder Ausgänge zu, bevor die Systemlogik ausgeführt wird.

FAQ

Kann jeder Kanal dieses Moduls gleichzeitig als Eingang oder Ausgang konfiguriert werden?

Ja. Jeder der 8 Kanäle dieses Moduls ist frei konfigurierbar. Mit der TwinCAT-Konfigurationssoftware können Sie jede beliebige Kombination aus Eingängen und Ausgängen festlegen, passend zu den Anforderungen Ihrer Feldverdrahtung.

Wie hoch ist die maximale Strombelastbarkeit der Sensorversorgung?

Die Sensorversorgung stellt über alle Kanäle hinweg einen maximalen Gesamtstrom von 0,5 A bereit. Sie ist vollständig gegen Kurzschlüsse geschützt. Wenn der Verbrauch einzelner Sensoren hoch ist, stellen Sie sicher, dass die Gesamtstromaufnahme unter diesem Grenzwert von 0,5 A bleibt.

Wie signalisiert das Modul einen Kurzschluss an einem Ausgangskanal?

Die Ausgänge sind kurzschlussgeschützt. Im Falle einer Überlastung schaltet das Modul den Ausgang ab und übermittelt den Fehlerstatus über die zyklischen EtherCAT-Prozessdaten an die Steuerung.

Benötige ich spezielle Werkzeuge, um die IP67-Abdichtung während der Installation aufrechtzuerhalten?

Ja, wir empfehlen dringend, für M8-Steckverbinder einen kalibrierten Drehmomentschlüssel zu verwenden und sie mit exakt 0,4 Nm festzuziehen. Ein zu geringes Anzugsdrehmoment ermöglicht das Eindringen von Feuchtigkeit, während ein zu hohes Anzugsdrehmoment die Innengewinde des Steckverbinders beschädigen kann.
