Beschreibung

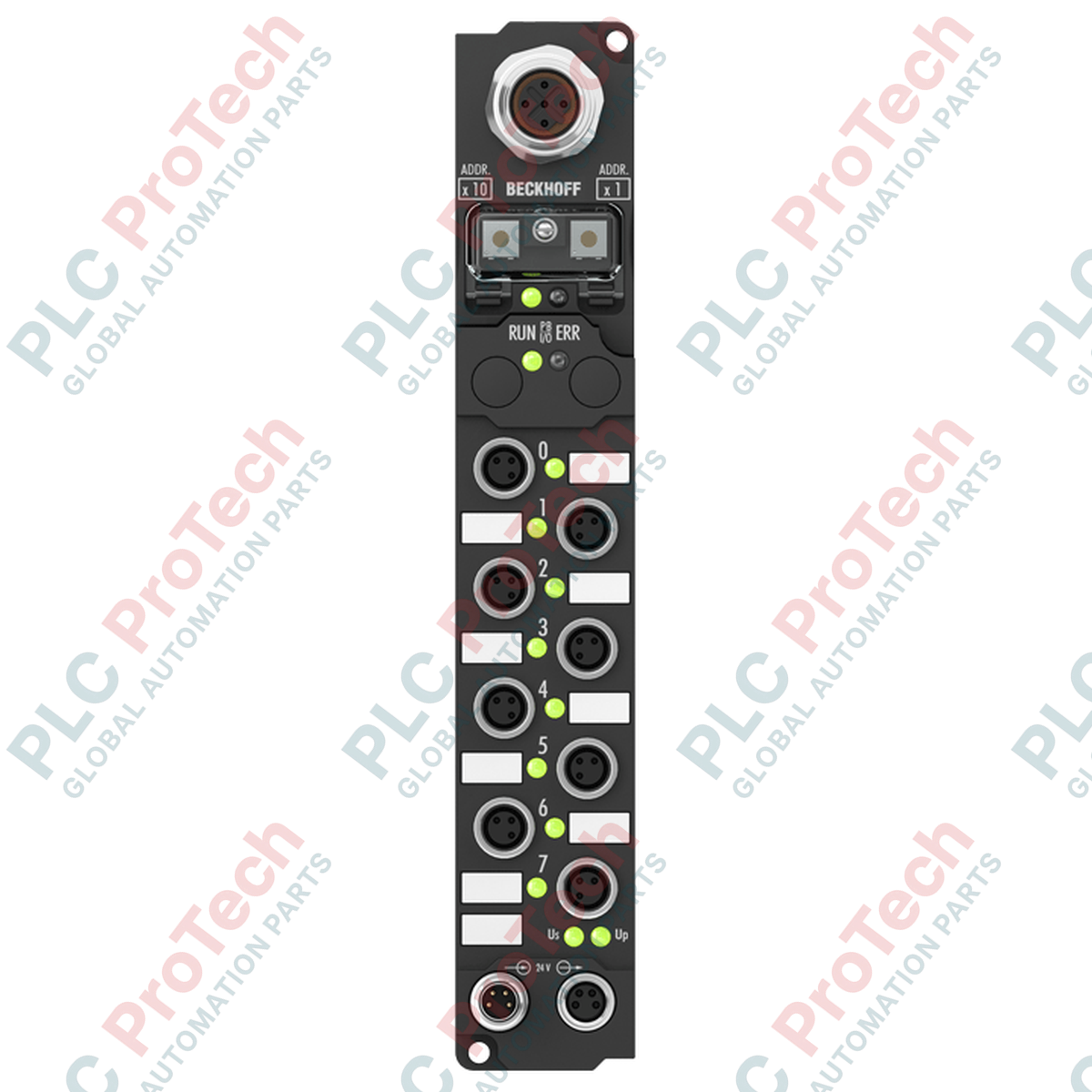

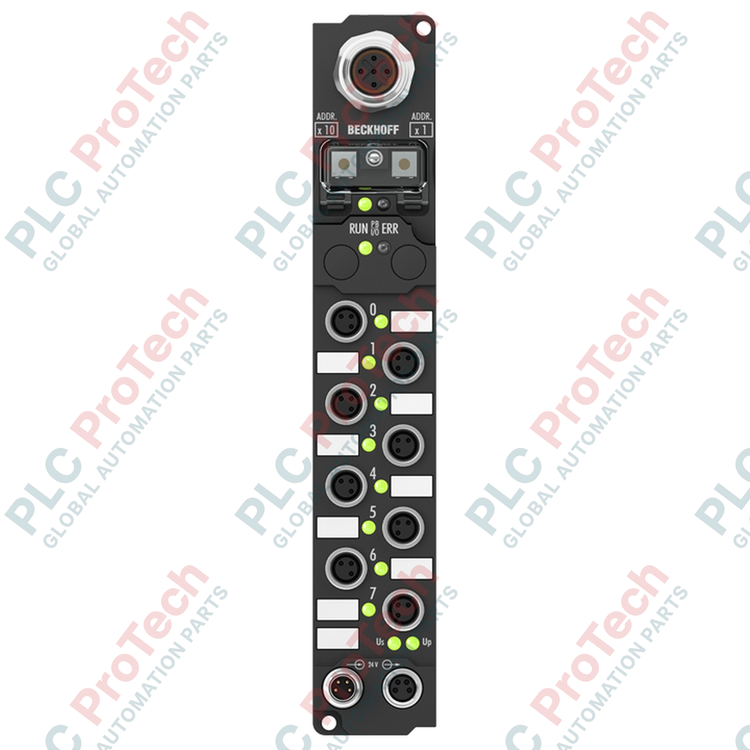

Die dezentrale Signalerfassung in anspruchsvollen Industrieumgebungen wird direkt auf Maschinenebene mit dem Beckhoff IP1002-B200 realisiert. Diese Fieldbus Box mit Schutzart IP67 ist als 8-kanaliges Digitaleingangsmodul ausgelegt und wird über das schnelle, störsichere Lightbus-Lichtwellenleiter-Ringnetzwerk angebunden. Mit einer Nennspannung von 24 V DC und einer hardwaredefinierten Verzögerung des 3-ms-Eingangsfilters gewährleistet das Modul eine zuverlässige Signalübertragung von Näherungssensoren, Endschaltern und fotoelektrischen Sensoren, ohne dass ein geschützter Schaltschrank erforderlich ist.
Wichtige Merkmale
-
Leistungsstarke Lightbus-Schnittstelle: Die physikalische Schicht über Lichtwellenleiter ist vollständig unempfindlich gegenüber elektromagnetischen Störungen (EMI) und transienten Überspannungen durch Blitzeinschläge.
-
8 digitale Eingänge: Ermöglicht den Anschluss von Standard-24-V-DC-Sensoren mit robusten Signalpegeln gemäß den industriellen Standardschwellenwerten.
-
Robustes Gehäuse: Das vollständig vergossene Gehäuse mit Schutzart IP67 schützt die interne Elektronik vor Feuchtigkeit, Staub, Kühlmitteln und mechanischen Einwirkungen.
-
Standard-M12-Anschlüsse: Standardisierte Sensorsteckverbinder mit Schraubanschluss verhindern vibrationsbedingtes Lösen in Maschinen mit starken Vibrationen.
Industrielle Anwendungen
-
Automobilmontagelinien: Die faseroptische Kommunikation verhindert Datenfehler durch starke Störungen im Schweißfeld.
-
Fördertechnik und Materialhandling: Gruppierung lokaler Sensoren direkt an langen Förderstrecken ohne lokale Anschlusskästen.
-
Verpackungs- und Lebensmittelverarbeitung: Die versiegelte Kapselung ermöglicht die direkte Montage in der Nähe von Aktoren und Sensoren, auch bei der Reinigung mit Wasser.
Technische Daten
| Hersteller |
Beckhoff |
| Modellnummer |
IP1002-B200 |
| Feldbussystem |
Lightbus (Lichtwellenleiter) |
| Anzahl der Eingänge |
8 digitale Eingänge |
| Nennspannung |
24 V DC (-15 % / +20 %) |
| Eingangsfilterzeit |
3,0 ms |
| Sensoranschluss |
M12 (Schraubausführung) |
| Schutzart |
IP67 |
| Betriebstemperatur |
0 °C bis +55 °C |
| Lagertemperatur |
-25 °C bis +85 °C |
| Versandgewicht (berechnet) |
2,0 kg |
Anschlüsse und Schnittstellen
| M12-Stecker-Pin |
Signalbelegung / Funktion |
| Pin 1 |
+24 V DC-Sensorversorgung (US) |
| Pin 2 |
Keine Verbindung (NC) |
| Pin 3 |
GND (GNDs) |
| Pin 4 |
Eingangssignal (jeweils Kanal 1 bis 8) |
| Pin 5 |
Funktionserde (FE) |
Empirische Erkenntnisse aus der Ingenieurtechnik
Alternative Modelle und Kompatibilität
Das Modul IP1002-B200 ist standardmäßig mit vorhandenen optischen Lightbus-Ringcontrollern kompatibel. Obwohl die Einbaumaße der Serien IP1000 und IP1002 übereinstimmen, sollten Sie die TwinCAT-Systemkonfigurationsdatei (TSD/XML) Ihres Master-Controllers prüfen, um sicherzustellen, dass bei der Migration älterer Module auf die neuere Hardwareversion IP1002-B200 die korrekten Adressierungs-Offsets angewendet werden.
Anwendungsfallen und technische Hinweise
Da Lightbus vollständig auf optischer Übertragung basiert, ist die Führung der Kunststoff-Lichtwellenleiter (POF) entscheidend. Standard-POF-Kabel, die an den IP1002-B200 angeschlossen werden, erfordern einen Mindestbiegeradius von 30 mm. Eine Unterschreitung dieses Biegeradius oder übermäßige Zugkraft verursacht dauerhafte strukturelle Schäden am PMMA-Faserkern und führt zu einem sofortigen Ausfall der Lightbus-Ringkommunikation, der durch rote Status-LEDs am Diagnosepanel angezeigt wird.
Tipps zur Inbetriebnahme und Verdrahtung
Um die IP67-Dichtigkeit der M12-Anschlusspunkte zu gewährleisten, ziehen Sie alle Sensorkabel mit einem exakten Drehmoment von 0,6 Nm an. Verschließen Sie nicht belegte M12-Kanäle stets mit offiziellen IP67-Schutzschraubkappen. Handfest angezogene oder standardmäßige Verbindungen ohne definiertes Drehmoment beeinträchtigen die Schutzbarriere und ermöglichen das Eindringen von Kühlmittel sowie Kriechströme in den Anschlusskanälen.
Installationsrichtlinien
KRITISCHE WARNUNG: ELEKTRISCHE GEFAHR
Trennen Sie alle 24-V-DC-Systemstromquellen und unterbrechen Sie die Steuerkreise, bevor Sie Fieldbus-Box-Verbindungen anschließen oder trennen. Lichtwellenleiter-Sender geben unsichtbares Licht ab. Blicken Sie während der Systemdiagnose niemals direkt in offene optische Transceiver-Kanäle oder getrennte Lichtwellenleiter-Schnittstellen.
1
Positionieren Sie den IP1002-B200 auf einem flachen, vibrationsgedämpften Maschinenrahmen oder geeigneten Montageschienen und verwenden Sie dabei die beiden integrierten Durchgangsbohrungen zur Befestigung. Ziehen Sie die Befestigungselemente mit 1,2 Nm an.
2
Legen Sie die optischen Lightbus-Anschlussschnittstellen frei und stecken Sie die Kunststoff-Lichtwellenleiterstecker ein. Achten Sie auf ein fühlbares Klicken, das den sicheren Verriegelungseingriff anzeigt.
3
Schließen Sie die industriellen M12-Sensoren an die gekennzeichneten Eingangskanäle an und sichern Sie die Gewindesicherungsringe mit einem Drehmomentschraubendreher, der für 0,6 Nm ausgelegt ist.
4
Schalten Sie die 24-V-DC-Versorgungsschleife ein und überprüfen Sie, ob die Diagnose-Status-LEDs dauerhaft grün leuchten, was die korrekte Registrierung der optischen Lightbus-Frames bestätigt.
