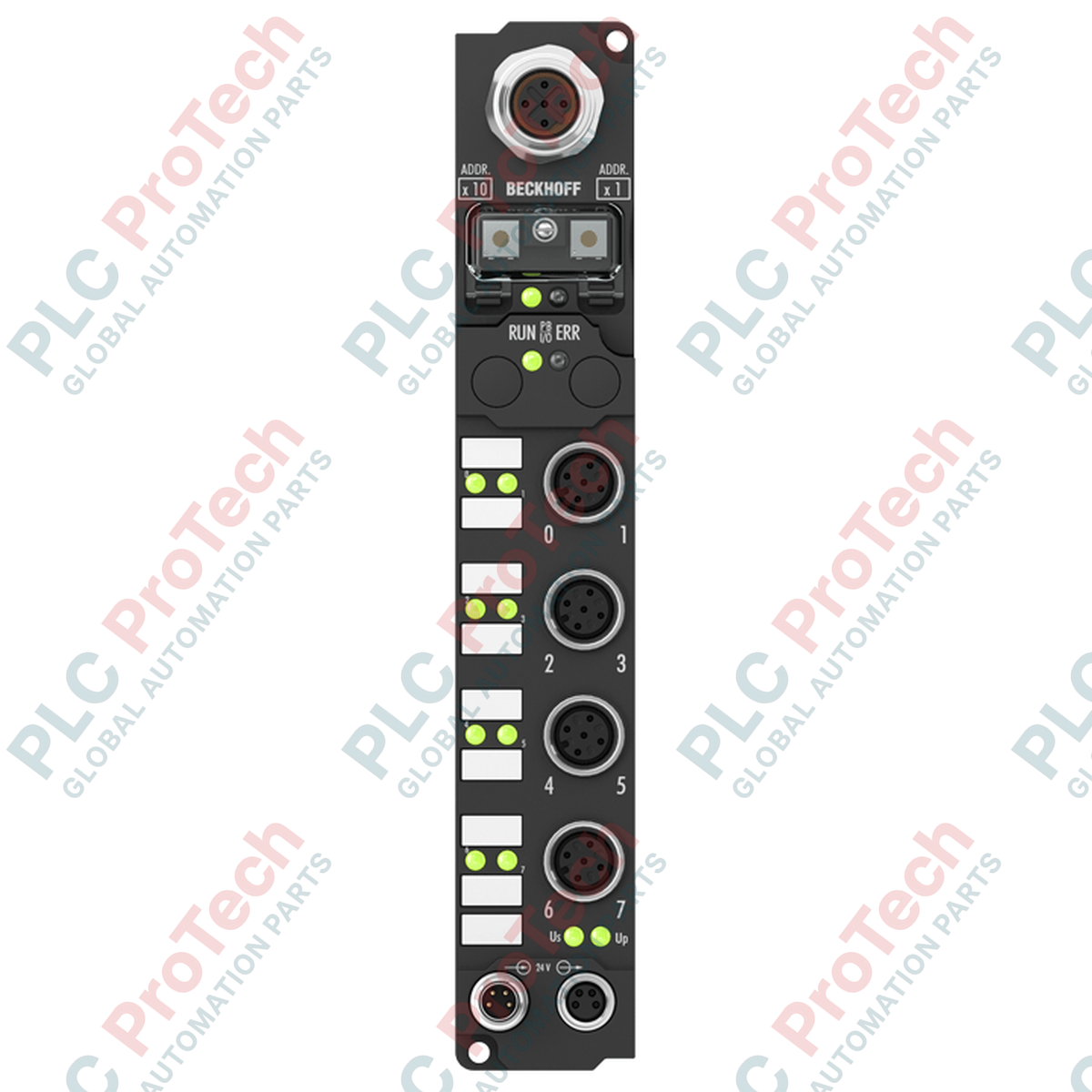

Die dezentrale Erfassung digitaler Signale in rauen Produktionsumgebungen wird mit dem Beckhoff IP1012-B730 realisiert, einem robusten, nach IP67 klassifizierten Modbus-Feldbusmodul mit integrierten Schraubanschlüssen. Dieses dezentrale I/O-Gerät ermöglicht die direkte Erfassung von bis zu acht digitalen Sensorsignalen in der Nähe der Prozessmaschinen, verkürzt die Feldverkabelung und reduziert den Platzbedarf im Schaltschrank. Es arbeitet mit dem Protokoll Modbus RTU/ASCII über ein RS485-Übertragungsmedium und unterstützt einstellbare Datenübertragungsraten von 150 bis 38.400 Baud. Das Feldbusmodul mit hochbeständigem Polyamidgehäuse ist für industrielle Installationen optimiert, die eine Beständigkeit gegen Nässe, Staub oder starke Vibrationen erfordern, ohne dass ein zusätzliches Schutzgehäuse notwendig ist.
| Parameter | Spezifikationswert |
|---|---|
| Hersteller | Beckhoff Automation |
| Modellbezeichnung | IP1012-B730 |
| Protokollunterstützung | Modbus RTU / Modbus ASCII |
| Datenübertragungsraten | 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400 Baud |
| Anzahl digitaler Eingänge | 8 Kanäle |
| Nenneingangsspannung | 24 V DC (-15 % / +20 %) |
| Eingangsfilterzeit | 0,2 ms |
| Signalspannung „0“ | -3 bis +5 V DC (EN 61131-2, Typ 2) |
| Signalspannung „1“ | 11 bis 30 V DC (EN 61131-2, Typ 2) |
| Eingangsstrom | Typischerweise 6 mA pro Kanal (EN 61131-2, Typ 2) |
| Sensorversorgung | Max. 0,5 A gesamt (kurzschlussfest), aus der Steuerspannung abgeleitet |
| Stromversorgungsanschlüsse | 1 x M8-Steckerbuchse (4-polige Einspeisung), 1 x M8-Buchsenbuchse (4-poliger Ausgang) |
| Stromaufnahme der Box | 45 mA (ohne Sensorstromlast) |
| Elektrische Trennung | Steuerspannung zum Feldbus: Ja; Kanäle zur Steuerspannung: Nein |
| Vibrations-/Stoßfestigkeit | Entspricht EN 60068-2-6 / EN 60068-2-27 |
| Betriebstemperaturbereich | 0 bis +55 °C |
| Lagertemperaturbereich | -25 bis +85 °C |
| Gehäusematerial | PA6 (Polyamid), unverstärkt |
| Abmessungen | 30 mm x 175 mm x 26,5 mm (B x H x T) |
| Montageoptionen | 2 x Befestigungsbohrungen mit 3,5 mm Durchmesser für M3-Befestigungselemente |
| Herkunftsland | Deutschland |
| Versandgewicht (berechnet) | 2,0 kg (einschließlich schützender Verpackung für den Exportversand) |
| Portreferenz | Steckertyp | Pin-/Aderzuordnung und Funktion |
|---|---|---|
| Busschnittstelle | 1 x M12-Buchse, 5-polig, B-codiert | Modbus-RS485-Kommunikationsleitungen (TxD/RxD-A, TxD/RxD-B, Schirmanschluss) |
| Digitale Eingänge (0–7) | 8 x M12-Schraubanschluss | M12-Eingangsbuchsen, direkt den 8 Prozessabbild-Bits zugeordnet. Dedizierte Sensorversorgung. |
| Stromeinspeisung | 1 x M8-Stecker, 4-polig | Eingang für die Versorgung mit der primären 24-V-DC-Steuerspannung (Us) und der Spannung für Peripherielasten (Up) |
| Stromversorgung für nachgeschaltete Geräte | 1 x M8-Buchsenstecker, 4-polig | Durchschleifende Daisy-Chain-Verbindung von Us und Up zu nachfolgenden Fieldbus-Box-Modulen |
Der IP1012-B730 gehört zur älteren Beckhoff-Modbus-RTU-Produktreihe. Bei der Migration oder Integration dieser Hardware in neuere EtherCAT-Strukturen können Sie den Koppler EK1100 in Kombination mit EL1008-Klemmen als entsprechende Schaltschranklösung verwenden. Wenn unter einer EtherCAT-Architektur ein direkt im Feld montierbarer Formfaktor nach IP67 erforderlich ist, dient der EP1008-0002 als physisches Drop-in-Äquivalent, erfordert jedoch eine Umleitung des Kommunikationsprotokolls von Modbus RTU zu EtherCAT.
Eine häufige Fehlerquelle bei Installationen in feuchten Umgebungen ist lokale interne Kondensation. Obwohl das PA6-Polyamidgehäuse die Schutzart IP67 erfüllt, gilt dies nur, wenn alle nicht verwendeten M12- und M8-Anschlüsse mit Schutzkappen in Industriequalität verschlossen und mit dem vorgeschriebenen Drehmoment festgezogen werden. Ungeschützte offene Gewinde ermöglichen durch den Druckausgleich bei Temperaturzyklen das Eindringen von Feuchtigkeit, was zu vorzeitigen Ausfällen der Logikseite führen kann.
Stellen Sie beim Konfigurieren der Modbus-Knotenadresse sicher, dass Sie die integrierten Drehschalter vor dem Einschalten des Systems einstellen. Der IP1012-B730 liest die Hardware-Schalteradresse nur während des ersten Startvorgangs ein. Bei langen RS485-Stichleitungen in der Nähe der maximalen Länge von 1200 Metern müssen Sie am B-codierten M12-Anschluss des letzten nachgeschalteten Geräts immer einen externen 120-Ohm-Abschlusswiderstand installieren, um Signalreflexionen und Fehler durch Paketkollisionen zu verhindern.
Positionieren Sie die Feldbusbox auf einer ebenen Montagefläche und befestigen Sie sie mit zwei M3-Schrauben durch die vorgebohrten strukturellen Befestigungsösen mit 3,5 mm Durchmesser. Wenden Sie ein maximales Anzugsdrehmoment von 0,8 Nm an, um Risse im Polyamidgehäuse zu vermeiden.
Stellen Sie die Netzwerk-ID ein, indem Sie die Schutzschraubkappe über den Drehschaltern zur Adressierung entfernen. Stellen Sie vorsichtig den gewünschten Modbus-Knotenwert ein und befestigen Sie die Kappe anschließend wieder fest, damit die Schutzart IP67 erhalten bleibt.
Verbinden Sie das B-codierte M12-Feldbuskabel mit der dafür vorgesehenen Netzwerkbuchse. Installieren Sie am letzten Netzwerkknoten des RS485-Rings einen speziellen 120-Ohm-M12-Abschlussstecker.
Schließen Sie die M8-Stromversorgungsstecker an. Schließen Sie zuerst den männlichen Einspeisestecker an und anschließend den nachgeschalteten Daisy-Chain-Stecker, wenn mehrere Module kaskadiert werden. Halten Sie den Gesamtstrom der Sensoren unter dem Grenzwert von 0,5 A.
