Beschreibung

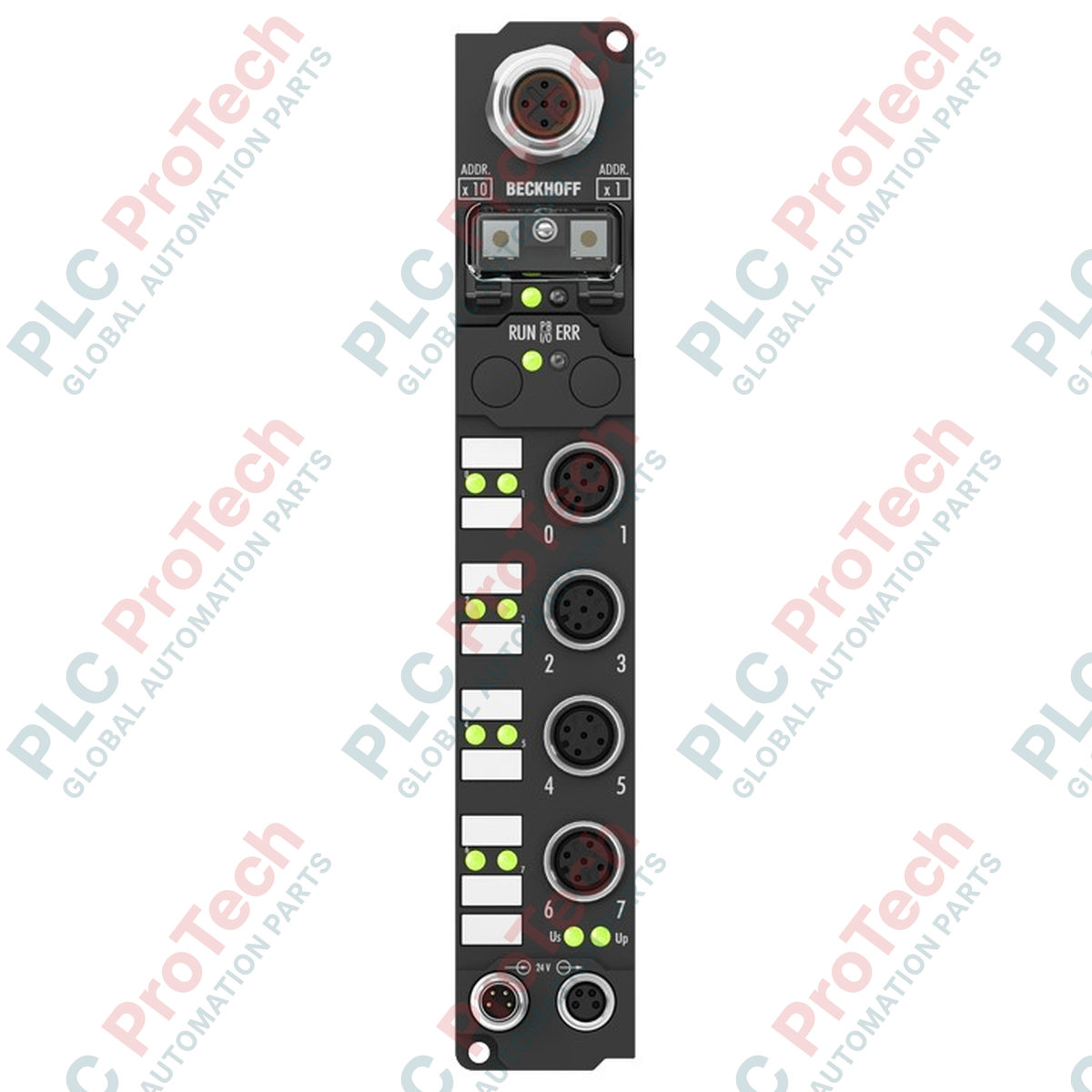

Die für die dezentrale Temperaturerfassung in anspruchsvollen Industrieumgebungen entwickelte Beckhoff-IP3202-B200-Feldbusbox ermöglicht die präzise Verarbeitung von RTD-Sensorsignalen direkt auf Maschinenebene, ohne dass ein Schaltschrank erforderlich ist. Dieses Modul kombiniert eine leistungsstarke Analog-Digital-Wandlung mit dem störfesten faseroptischen Lightbus-Kommunikationssystem und ermöglicht so eine zuverlässige Signalübertragung über große Entfernungen in stark störbelasteten Umgebungen. Das Gehäuse hält extremen mechanischen Belastungen, Feuchtigkeit und Staub stand und ermöglicht die direkte Montage an der Maschine, wodurch Feldverdrahtungsschleifen minimiert werden.
Merkmale
-
Lightbus-Schnittstelle: Verwendet zwei optische Faseranschlüsse mit einer Betriebsrate von 2,5 Mbaud und bietet eine vollständige elektrische Trennung sowie Immunität gegenüber elektromagnetischen Störungen.
-
Direkte RTD-Erfassung: Optimiert für standardmäßige RTD- und Pt100-Temperatursensoren, ohne dass externe Signaltransmitter erforderlich sind.
-
Robustes IP67-Gehäuse: Für die direkte Feldmontage in feuchten, staubigen oder stark vibrationsbelasteten Umgebungen ausgelegt und entsprechend den Schutzarten IP65, IP66 und IP67 konform.
-
Effiziente Stromversorgung in Reihenschaltung: Zwei M8-Anschlüsse (Stecker für die Einspeisung und Buchse für die Weiterführung) ermöglichen die direkte Verteilung von Steuerspannungen über mehrere Feldbusboxen.
-
Flexible Konfiguration: Zugängliche Parameter und Kalibrierungseinstellungen lassen sich über die Beckhoff-KS2000-Software oder direkt über Controller-Registerstrukturen verwalten.
Anwendungen
- Dezentrale Temperaturmessung in Bereichen mit Nassreinigung, in der Lebensmittelverarbeitung und in der chemischen Produktion.
- Fernüberwachung stark beweglicher mechanischer Systeme und Roboterbaugruppen.
- Geräuschempfindliche Installationen, in denen herkömmliche Feldbusleitungen aus Kupfer unter EMV-/HF-Störungen leiden.
- Dezentralisierte HLK- und Umweltregelkreise in großen Industrieanlagen.
Technische Spezifikationen
| Parameter |
Spezifikationswert |
| Hersteller |
Beckhoff Automation |
| Modell- / Teilenummer |
IP3202-B200 |
| Feldbussystem |
Lightbus (Lichtwellenleiter-Ring) |
| Datenübertragungsrate |
2,5 Mbaud |
| Busanschluss |
2 x Lichtwellenleiterbuchse für Stecker ZS1020-0010 |
| Steuerspannung |
24 V DC (-15 % / +20 %) |
| Stromversorgungsanschlüsse |
Einspeisung: 1 x M8-Stecker (4-polig); Weiterführung: 1 x M8-Buchse (4-polig) |
| Elektrische Trennung |
Steuerspannung zum Feldbus: Ja |
| Betriebstemperatur |
0 bis +55 degC |
| Lagertemperatur |
-25 bis +85 degC |
| Vibrations- / Schockfestigkeit |
Entspricht EN 60068-2-6 / EN 60068-2-27 |
| Schutzart |
IP65 / IP66 / IP67 (entspricht EN 60529) |
| Zulassungen |
CE, UL |
| Ursprungsland |
Deutschland |
| Gewicht (netto) |
250 g |
| Versandgewicht (berechnet) |
0,55 kg |
| Verpackungsabmessungen (berechnet) |
180 mm x 110 mm x 60 mm |
Anschlüsse und Schnittstellen
| M8-Pinbelegung |
Funktions- / Schaltungszuordnung |
| Pin 1 |
Einspeisung: Steuerspannung +24 V DC / Weiterführung: Steuerspannung +24 V DC |
| Pin 2 |
Feed: Auxiliary/Load Voltage +24 V DC / Downstream: Auxiliary/Load Voltage +24 V DC |
| Zuleitung: Hilfs-/Lastspannung +24 V DC / Weiterleitung: Hilfs-/Lastspannung +24 V DC |
Zuleitung: GND Steuerspannung / Weiterleitung: GND Steuerspannung |
| Pin 4 |
Zuleitung: GND Hilfs-/Lastspannung / Weiterleitung: GND Hilfs-/Lastspannung |
Erkenntnisse aus der praktischen Entwicklung
Alternative Modelle und Kompatibilität
Das Modul IP3202-B200 wurde speziell für Beckhoff-Lightbus-Architekturen entwickelt. Beachten Sie bei der Migration zu oder Integration in neuere Steuerungsplattformen, dass Lightbus dedizierte Master-PCI/PCIe-Karten (z. B. FC2001) oder spezielle Busklemmen-Controller erfordert. Für Anwendungen, die ohne Änderungen an den physischen Anordnungen zu EtherCAT migrieren möchten, sollten entsprechende Modelle der EP-Serie (z. B. EP3202-0002) in Betracht gezogen werden; allerdings sind eine Änderung der Netzwerkarchitektur und eine Umstellung der Verkabelung von Glasfaser auf Industrial Ethernet erforderlich.
Anwendungsfehler und technische Hinweise
Bei Arbeiten mit Glasfaserverbindungen in industriellen Ringen ist die Einhaltung von Standards für optische Reinräume bei der physischen Installation entscheidend. Vermeiden Sie es, den Mindestbiegeradius der Glasfaserkabel zu unterschreiten (typischerweise 30 mm für ZS1020-Baugruppen), um Signalverluste oder eine dauerhafte physische Beeinträchtigung der Polymerfasern zu verhindern. Außerdem müssen alle offenen oder ungenutzten M8- oder Glasfaseranschlüsse mit zertifizierten IP67-Schutzkappen verschlossen werden. Offene Verbindungen in feuchten Umgebungen begünstigen das Eindringen von Feuchtigkeit durch Kapillarwirkung, wodurch interne Komponenten mit der Zeit korrodieren können.
Tipps zu Inbetriebnahme und Verdrahtung
Um die Betriebseigenschaften analoger Kanäle zu konfigurieren, verwenden Sie das über ein serielles Konfigurationskabel angeschlossene Beckhoff-KS2000-Softwarepaket oder greifen Sie direkt über die PLC-Startparameter in TwinCAT auf die interne Registry zu. Stellen Sie sicher, dass die Schirme der Sensorkabel nahe an den metallischen Montageohren des Feldbusmoduls aufgelegt sind, um einen niederimpedanten Weg zur lokalen Schutzerde bereitzustellen und zu verhindern, dass hochfrequentes Gleichtaktrauschen empfindliche RTD-Messungen verfälscht.
Installationsrichtlinien
KRITISCHER WARNHINWEIS: Schalten Sie vor allen Montagearbeiten, der physischen Reinigung oder Änderungen an der Verdrahtung des Moduls sämtliche Stromquellen (sowohl Steuer- als auch Hilfs-/Lastspannungen) spannungsfrei. In optischen Netzwerken wird Licht hoher Intensität verwendet; blicken Sie niemals direkt in die optische Faser des Senders oder den Glasfaseranschluss, während das System eingeschaltet ist.
1
Montieren Sie die Fieldbus Box mit zwei M4-Schrauben durch die integrierten Montageflansche sicher auf einer ebenen, vibrationsbeständigen Oberfläche.
2
Stellen Sie sicher, dass der Rahmen der lokalen Maschine mit einer zuverlässigen Systemerde verbunden ist, und erden Sie die Montagefläche des Moduls ordnungsgemäß.
3
Führen Sie saubere, unbeschädigte Glasfaserkabel (Steckverbinder ZS1020-0010) in die optischen Schnittstellen ein, bis sie sicher einrasten.
4
Schließen Sie die M8-Stromkabel an und stellen Sie sicher, dass sie mit dem empfohlenen Anzugsdrehmoment festgezogen sind, um die IP67-Integrität zu gewährleisten.
