Beschreibung

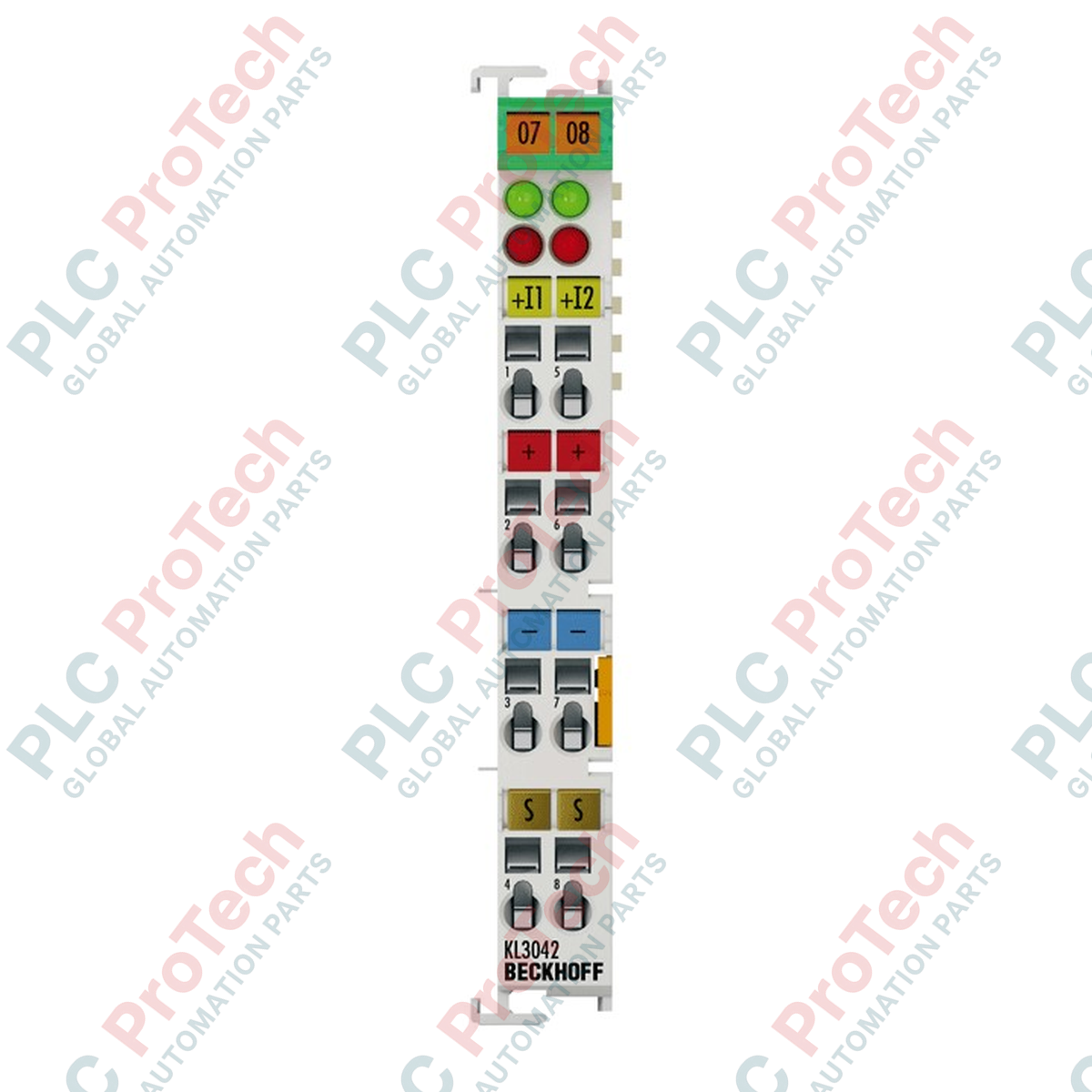

Zur Verarbeitung analoger Eingangssignale innerhalb des Beckhoff-I/O-Systems verfügt das Bus-Terminal BECKHOFF KL3042 über zwei Kanäle zur Erfassung von standardmäßigen Industriestromsignalen im Bereich von 0 bis 20 mA. Dieses Terminal mit 12-Bit-Auflösung arbeitet nach dem Single-Ended-Verfahren und ermöglicht eine äußerst zuverlässige Kommunikation mit dem übergeordneten K-Bus. Durch die integrierte Sensorversorgung reduziert das Gerät den Bedarf an externen Verteilklemmen und vereinfacht so die Schaltschrankverdrahtung in beengten industriellen Installationen.
Merkmale
- Zwei Single-Ended-Analogeingangskanäle für standardisierte Stromschleifensignale
- 12-Bit-Digitalisierung für die präzise Überwachung von Prozessvariablen
- Integrierte Sensorversorgungsklemmen zur direkten Weiterleitung von 24 V DC an Feldtransmitter
- Hochgeschwindigkeits-Wandlungszeit zur Optimierung der Reaktionsfähigkeit des SPS-Zyklus
- Kompakte Gehäusebreite von 12 mm zur Maximierung der Packungsdichte auf der DIN-Schiene
- Galvanische Trennung mit einer Nennspannung von 500 V zum Schutz der internen K-Bus-Architektur
Anwendungen
- Kontinuierliche Prozessüberwachung (Durchflussmesser, Druckmessumformer, Füllstandsanzeigen)
- HLK-Umgebungsüberwachung und Systeme zur Positionierung pneumatischer Klappen
- Kommunale Pumpensteuerungsschränke für die Wasser- und Abwassertechnik
- Fabrikautomatisierungsanlagen mit Standard-Transmittern für 0- bis 20-mA-Stromschleifen
Technische Spezifikationen
| Parameter |
Spezifikationswert |
| Hersteller |
Beckhoff Automation |
| Modellreihe |
KL-Bus-Klemmenserie |
| Anzahl der Eingänge |
2 Kanäle |
| Signalstrombereich |
0 bis 20 mA |
| Auflösung |
12 Bit |
| Technologieart |
Single-Ended |
| Innenwiderstand |
80 Ohm + Diodenspannung 0,7 V |
| Wandlungszeit |
ca. 2 ms |
| Messunsicherheit |
< +/-0,3 Prozent (bezogen auf den Endwert) |
| Überspannungsfestigkeit |
max. 35 V DC |
| Elektrische Isolation |
500 V (K-Bus / Signalspannung) |
| Stromaufnahme (K-Bus) |
typ. 65 mA |
| Bitbreite des Prozessabbilds |
Eingang: 2 x 16-Bit-Daten (optional 2 x 8-Bit-Steuerung/Status) |
| Betriebstemperatur |
-25 bis +60 °C |
| Lagertemperatur |
-40 bis +85 °C |
| Relative Luftfeuchtigkeit |
95 Prozent, nicht kondensierend |
| Schutzart |
IP20 (variable Einbaulage) |
| Zulassungen und Kennzeichnungen |
CE, UL, ATEX, IECEx, DNV GL |
| Ex-Kennzeichnung |
ATEX: II 3 G Ex ec IIC T4 Gc / IECEx: Ex ec IIC T4 Gc |
| Herkunftsland |
Deutschland |
| Versandgewicht (berechnet) |
0,07 kg (ohne Schutzverpackung) |
Anschlüsse und Schnittstellen
| Klemmenanschlusspunkt |
Funktionszuweisung |
| 1 |
Analogeingang 1 (+) |
| 2 |
Sensorversorgung 1 (+24 V DC) |
| 3 |
0-V-Sensorversorgung (intern mit Punkt 7 verbunden) |
| 4 |
Schirm / Funktionserde (PE) |
| 5 |
Analogeingang 2 (+) |
| 6 |
Sensorversorgung 2 (+24 V DC) |
| 7 |
0-V-Sensorversorgung (intern mit Punkt 3 verbunden) |
| 8 |
Schirm / Funktionserde (PE) |
Erfahrungsbasierte technische Erkenntnisse
Alternative Modelle und Kompatibilität
Für Installationen, die Schnelltrennoptionen oder vorkonfektionierte Kabelbäume erfordern, wechseln Sie zum Modell KS3042, das steckbare Anschlussblöcke mit identischen technischen Nennwerten bietet. Stellen Sie sicher, dass die Firmware des K-bus-Kopplers (z. B. BK9000 oder BK1100) auf dem neuesten Stand ist, damit das 2 x 16-Bit-Prozessabbild in Ihrer TwinCAT-System-Manager-Konfiguration korrekt zugeordnet wird.
Anwendungsfehler und technische Hinweise
Da es sich um eine Single-Ended-Eingangskarte handelt, teilen sich alle Kanäle einen internen gemeinsamen Bezugspunkt. Der Anschluss von Schleifensendern mit unterschiedlichen, nicht galvanisch getrennten Massepotenzialen kann Schleifenströme verursachen, die zu Messabweichungen oder Kartenfehlern führen. Bei Verwendung aktiver, extern gespeister 4-Leiter-Sender ist sicherzustellen, dass das Schleifensignal galvanisch getrennt bleibt oder ein gemeinsames 0-V-DC-Potenzial mit der Versorgungsschiene des Schaltschranks aufweist.
Tipps zu Inbetriebnahme und Verdrahtung
Verlegen Sie Stromschleifenkabel stets als geschirmte, verdrillte Zweidrahtleitungen. Schließen Sie den Schirm direkt an die Anschlüsse 4 und 8 (PE) an der Klemme an oder legen Sie ihn auf eine nahe am Einführungspunkt des Schaltschranks positionierte zusätzliche Schirmklemmen-Sammelschiene auf, um elektromagnetische Störungen durch benachbarte Frequenzumrichter zu minimieren.
Installationsrichtlinien
WICHTIGER WARNHINWEIS: Schalten Sie alle primären und Hilfsstromkontakte spannungsfrei, bevor Sie Busklemmen in das Knoten-Segment einsetzen oder daraus entfernen. Andernfalls kann es zu Lichtbogenbildung kommen, die physische Schäden an den internen K-bus-Kontakten und einen Ausfall der Systemkommunikation verursachen kann.
1
Montieren Sie den Buskoppler auf einer standardmäßigen 35-mm-DIN-Schiene (EN 60715) und verriegeln Sie ihn mithilfe der integrierten Schienenklemme.
2
Schieben Sie das Modul entlang der Führungsschiene des benachbarten Terminals, bis die Nut-Feder-Verbindung vollständig verriegelt ist.
3
Drücken Sie das Modul fest gegen die DIN-Schiene, bis der seitliche Verriegelungsmechanismus einrastet und damit einen sicheren Erdungskontakt anzeigt.
4
Führen Sie die Adern mit einem normalen Schlitzschraubendreher in die Anschlussstellen der Zugfederklemme ein und lösen Sie den Federmechanismus, um die Verbindung herzustellen.
