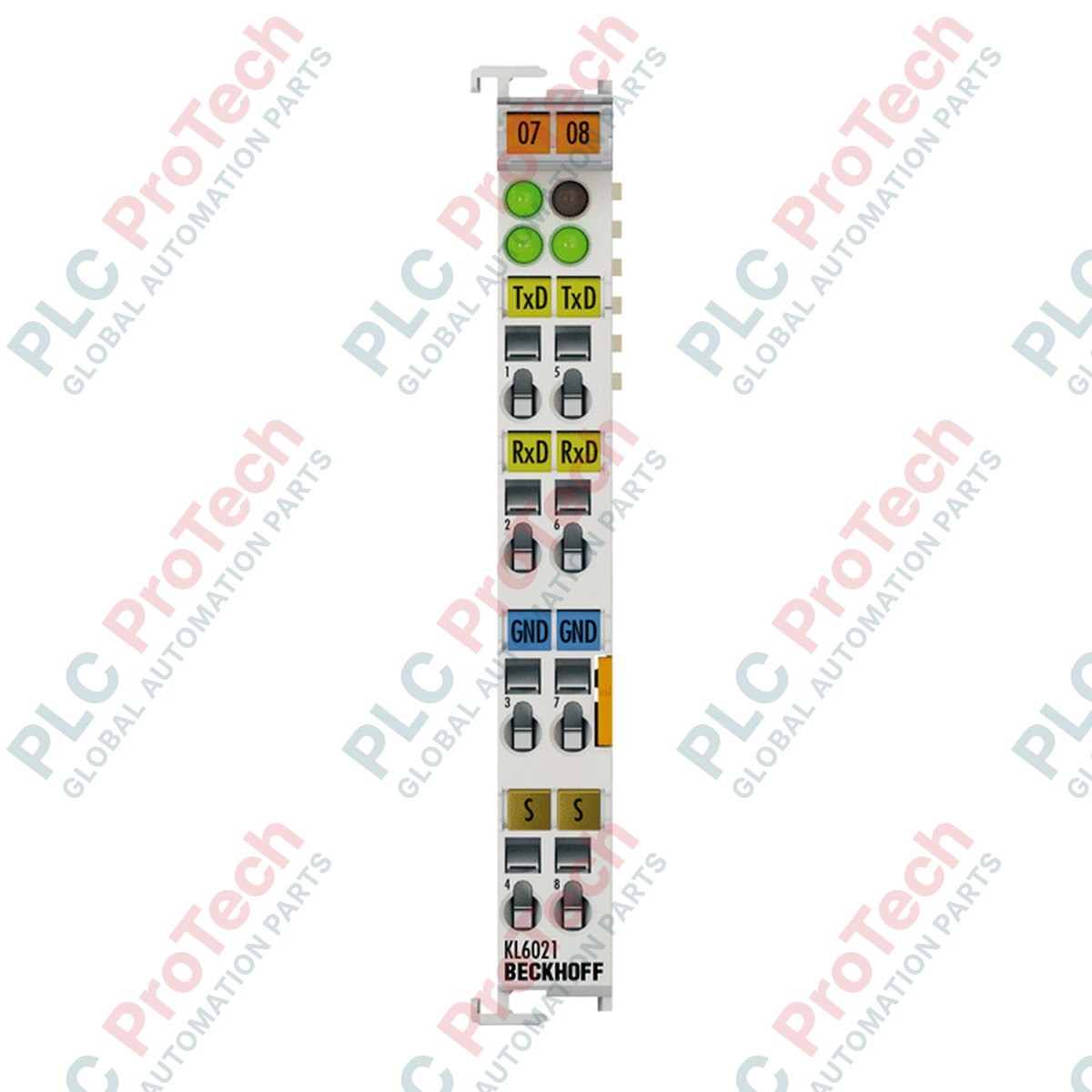

BECKHOFF KS6021 RS422/RS485-Serielles Schnittstellen-Bus-Terminal

SKU KS6021

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: BECKHOFF
Produkt-Nr.: KS6021
Herkunft Deutschland
Produkttyp: Busklemmen
Zahlung: T/T, Western Union
Gewicht: 0.06 kg
Abmessungen: 12 mm x 100 mm x 68 mm
Versandhafen: Xiamen
Garantie: 12 Monate

Produktbeschreibung

Beschreibung

Der BECKHOFF KS6021 ist eine leistungsstarke Busklemme mit steckbarer Verdrahtungsebene, die den direkten Anschluss von Geräten mit RS422- oder RS485-Schnittstellen an das K-Bus-System ermöglicht. Sie bietet eine galvanisch getrennte, störfeste Schnittstelle für die bidirektionale Datenübertragung über große Entfernungen und eignet sich daher hervorragend für die Integration serieller Kommunikationsgeräte in standardmäßige Beckhoff-I/O-Netzwerke.

Im Voll- oder Halbduplexbetrieb überträgt und empfängt der BECKHOFF KS6021 Differenzsignale über eine dedizierte TxD- und RxD-Kanalarchitektur. Die serielle Schnittstelle arbeitet unabhängig vom zugrunde liegenden Bussystem, sodass die Steuerung Daten kollisionsfrei übertragen und über ein integriertes Puffersystem empfangen kann. Dieses Modell verfügt über eine steckbare Verdrahtung (durch das Präfix KS gekennzeichnet), die Installation, Austausch und Verdrahtungsprüfung der Klemme vereinfacht, ohne einzelne Feldleiter trennen zu müssen.

Merkmale

Steckbare Anschlussebene für den schnellen, werkzeuglosen Austausch von Klemmen und eine vereinfachte Verdrahtung.
Unterstützt die seriellen Kommunikationsstandards RS422 und RS485 für eine hohe Störfestigkeit.
Datenübertragung im Voll- oder Halbduplexbetrieb über Twisted-Pair-Kabel.
Integrierte Datenpufferung mit einem 128-Byte-Empfangspuffer und einem 16-Byte-Sendepuffer.
Galvanische Trennung von 500 V zwischen dem internen K-Bus und den Feldsignalleitungen.
Keine manuelle Adresskonfiguration erforderlich; die Konfiguration erfolgt über den Buskoppler oder die Steuerung.
Klare Diagnose- und Betriebsstatusanzeige über die K-Bus-Kommunikation.

Anwendungen

Integration serieller Geräte wie Barcodescanner, Bediengeräte und Drucker in K-Bus-I/O-Systeme.
Anschluss von Sensoren, Steuerungen und Industrieinstrumenten mit physikalischen Schnittstellen nach RS422 oder RS485.
Serielle Kommunikation über große Entfernungen von bis zu 1000 Metern in störungsbehafteten industriellen Umgebungen.

Technische Daten

Allgemein

Hersteller	BECKHOFF
Modell	KS6021
Produkttyp	Busklemme mit steckbarer Verdrahtungsebene
Kommunikationsschnittstelle	RS422/RS485
Datenkanäle	TxD und RxD, Vollduplex oder Halbduplex

Elektrik und Kommunikation

Datenübertragungsraten	1200 bis 19.200 Baud (Standard: 9600 Baud, 8 Datenbits, keine Parität, 1 Stoppbit)
Bitübertragungsart	Differenzsignal
Leitungsimpedanz	120 Ohm
Maximale Kabellänge	Ungefähr 1000 m (Twisted-Pair-Kabel)
Datenpuffer	128 Byte (Empfang), 16 Byte (Übertragung)
Stromversorgung	Über den K-Bus
K-Bus-Stromaufnahme	Typisch 65 mA
Leistungskontakte	Keine (keine Leistungskontakte)
Galvanische Trennung	500 V (K-Bus / Signalspannung)
Prozessabbild-Bitbreite	Prozessabbild-Bitbreite

Mechanische und umgebungsbezogene Daten

Verdrahtungstechnik	Steckbare Verdrahtung (Federkraftanschluss)
Anschlussquerschnitt	Massiver Leiter: 0,08 bis 1,5 mm²; Flexibel: 0,08 bis 1,5 mm²; Aderendhülse: 0,14 bis 1,5 mm²
Anschlussquerschnitt AWG	AWG 28 bis 16 (massiv/feindrähtig); AWG 26 bis 16 (Aderendhülse)
Abisolierlänge	9 bis 10 mm
Abmessungen (B x H x T)	12 mm x 100 mm x 68 mm
Gewicht	Ca. 60 g
Montage	35-mm-DIN-Schiene (EN 60715) mit Verriegelungsmechanismus
Betriebstemperatur	0 bis +55 °C
Lagertemperatur	-25 bis +85 °C
Relative Luftfeuchtigkeit	95 %, nicht kondensierend
Schutzart	IP20

Konformität und Zulassungen

Zertifizierungen	CE, UL, ATEX
Ex-Kennzeichnung	II 3 G Ex nA IIC T4 Gc

Installationsrichtlinien

System spannungsfrei schalten: Stellen Sie sicher, dass die Stromversorgung des gesamten K-Bus-Netzwerks und des Buskopplers vollständig ausgeschaltet ist, bevor Sie mit der Installation der Klemme beginnen.
Klemme montieren: Richten Sie die Klemme auf der 35-mm-DIN-Schiene aus und drücken Sie sie nach unten, bis sie sicher einrastet. Stellen Sie dabei einen zuverlässigen Kontakt zur benachbarten Klemme über das seitliche Nut-und-Feder-System sicher.
Kabel anschließen: Betätigen Sie den Federkraftanschluss mit einem Schraubendreher, führen Sie den abisolierten Leiter (oder die Aderendhülse) ein und lassen Sie die Klemme los. Da es sich um eine Klemme der KS-Serie handelt, kann der gesamte Verdrahtungsebenenblock als Einheit in das Gehäuse eingesteckt oder daraus herausgezogen werden.
Schirmung anschließen: Erden und schirmen Sie die RS422/RS485-Kommunikationsleitung ordnungsgemäß, um elektromagnetische Störungen zu verhindern und die Signalintegrität zu gewährleisten.
Einschalten und überprüfen: Schalten Sie den K-Bus ein. Überprüfen Sie, ob die Diagnose eine korrekte K-Bus-Kommunikation und Datenaktivität anzeigt.

Empfehlungen für den Austausch

Der BECKHOFF KS6021 verfügt über ein steckbares Verdrahtungskonzept, das Austauschvorgänge vereinfacht. Beim Austausch einer vorhandenen Klemme kann der verdrahtete Steckerblock vom Klemmengehäuse entfernt werden, ohne die einzelnen Signalleitungen zu trennen. Stellen Sie sicher, dass das System ausgeschaltet ist, trennen Sie den Steckerblock, tauschen Sie das Klemmengehäuse auf der DIN-Schiene aus und rasten Sie den Steckerblock sicher wieder in die neue Einheit ein, um Ausfallzeiten zu minimieren und Verdrahtungsfehler zu vermeiden.

Versand & Rückgabe

Globaler Expressversand

Standardlieferung: 4–6 Werktage per DHL, FedEx und UPS.
Expressversand: Same-Day-Versand für Lagerbestellungen vor 14:00 (GMT+8).
Weltweite Abdeckung: Über 150 Länder.

Rückgabe & Garantie

30-Tage-Garantie: Rückgabe für Lagerware in originaler, werkseitig versiegelter Verpackung.
12-Monats-Garantie: Jede Industriekomponente mit technischer Garantie.

FAQ

What is the main difference between the BECKHOFF KS6021 and the KL6021?

The BECKHOFF KS6021 features a pluggable wiring level, allowing the entire block of connection terminals to be plugged or unplugged as a single unit, whereas the KL6021 has a fixed terminal level. Both terminals share identical RS422/RS485 communication specifications and K-bus compatibility.

What transmission protocols and baud rates does the BECKHOFF KS6021 support?

The BECKHOFF KS6021 operates with RS422 and RS485 standards, supporting data transfer rates from 1200 to 19,200 baud, with a default configuration of 9600 baud, 8 data bits, no parity, and 1 stop bit.

Does the BECKHOFF KS6021 require power contacts on the adjacent terminals?

No, the BECKHOFF KS6021 does not use power contacts for field-side supply and is powered entirely via the internal K-bus, consuming a typical current of 65 mA.

What are the integrated buffer capacities of the BECKHOFF KS6021 serial interface?

The BECKHOFF KS6021 is equipped with an integrated 128-byte receive buffer and a 16-byte transmit buffer to handle serial data communication without data loss.

Is electrical isolation provided on the BECKHOFF KS6021?

Yes, the BECKHOFF KS6021 provides electrical isolation of 500 V between the internal K-bus and the RS422/RS485 field-side signals to ensure high noise immunity.
