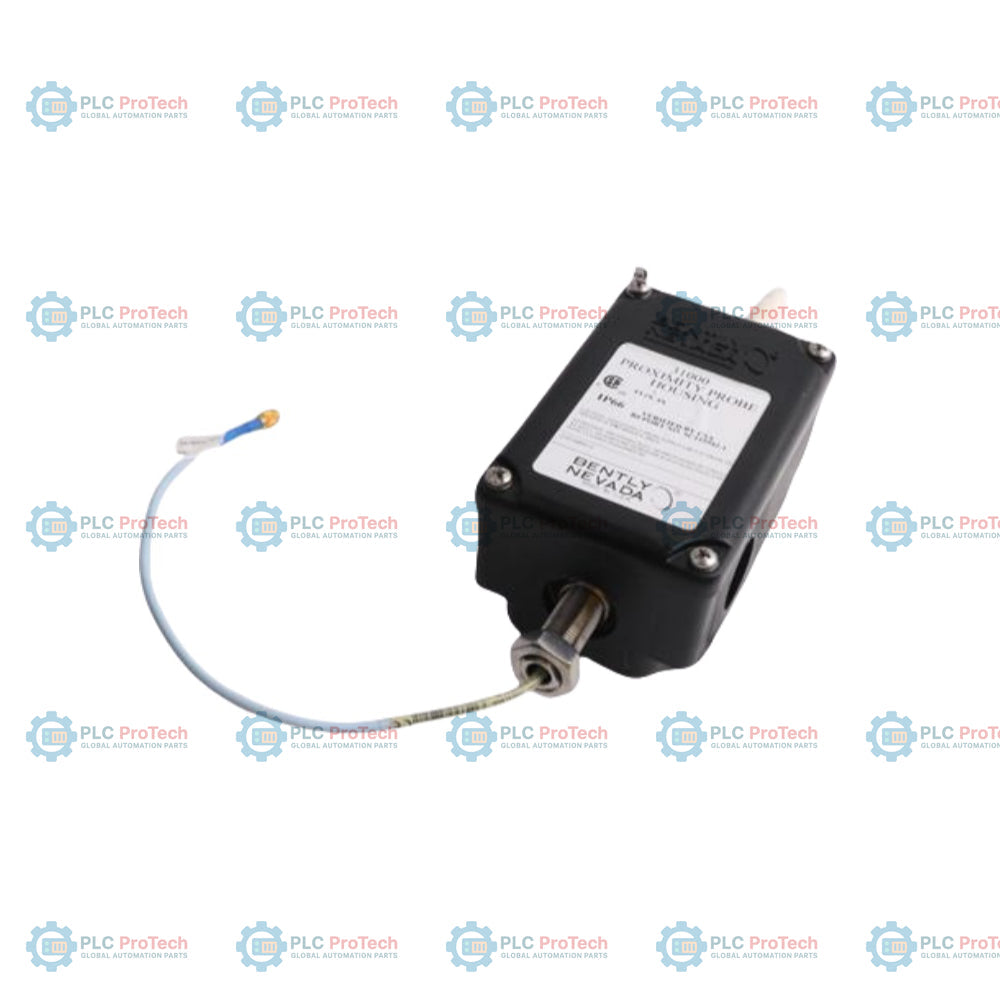

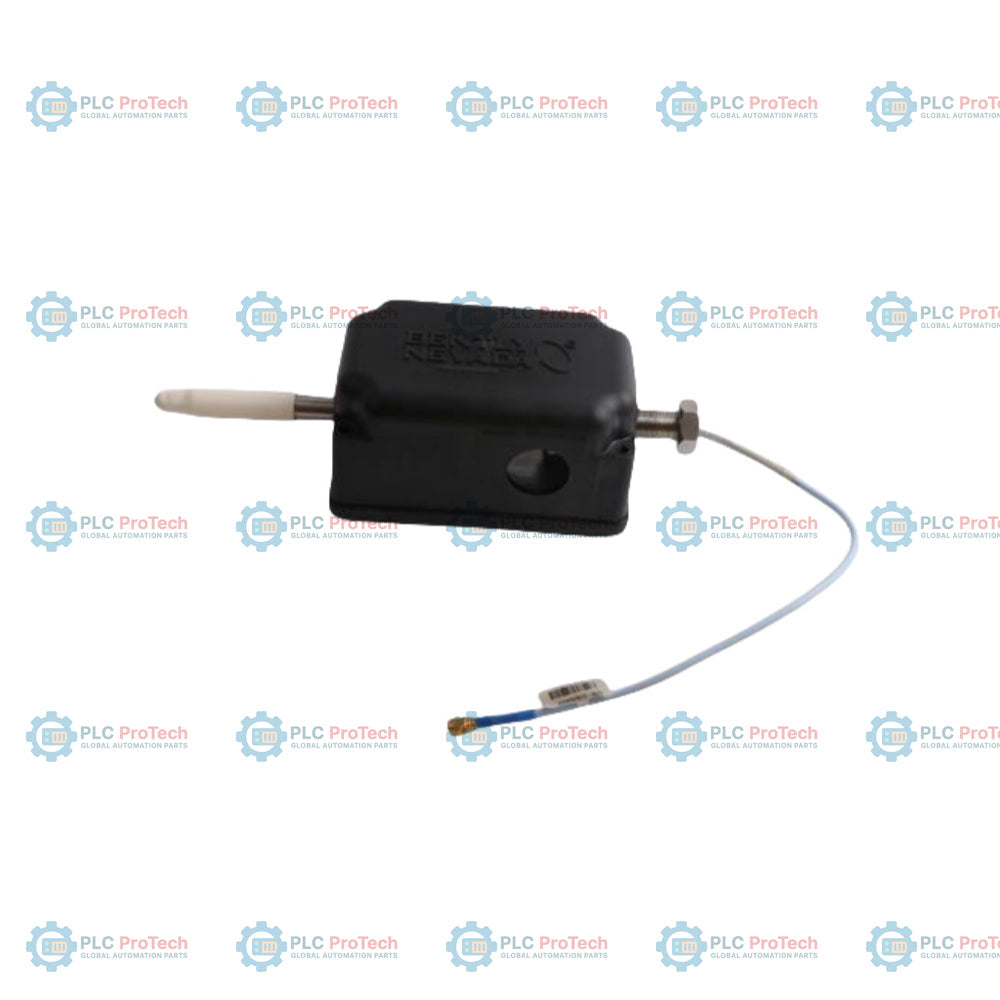

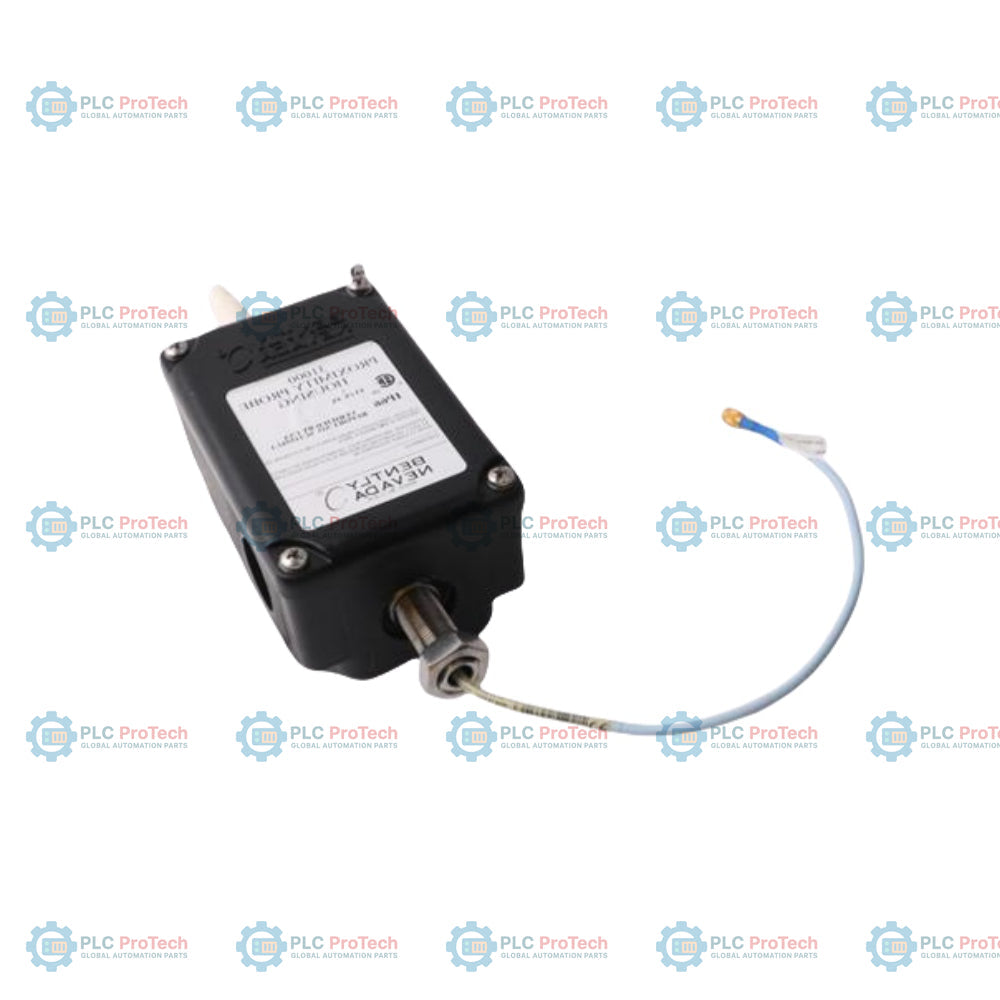

Bently Nevada 31000-27-05-00-035-03-02 Gehäusebaugruppen für englische Näherungssonden

Beschreibung

Die 31000-27-05-00-035-03-02 ist eine englische Gehäusebaugruppe für Näherungssonden, die zum Schutz und zur Aufnahme von 3300 XL 8 mm Näherungssensoren entwickelt wurde. Diese spezifische Konfiguration umfasst eine 3300 XL 8 mm Sonde mit mehreren Zulassungen (Option 27), ein 0,5 m langes Sondenkabel (Option 05) und eine Eindringtiefe der Sonde von 3,5 Zoll (Option 035). Die Baugruppe ist so konstruiert, dass sie eine robuste Umweltdichtung für Überwachungsketten in industriellen rotierenden Maschinen bietet und die Integrität der Wirbelstrom-Wegmessungen sicherstellt.

Dieses Gehäuse verwendet ein 3/4-14 NPT Montagegewinde (Option 02) und ist mit zwei Verschlüssen sowie einer M20-Verschraubung mit Kabeldichtung ausgestattet (Option 03), um den Anforderungen an die Kabelführung gerecht zu werden. Das Gehäuse der Serie 31000 ist Standard für nordamerikanische und weltweite Installationen mit 3/4-14 NPT Schnittstelle und unterstützt die Integration von 3300 XL Serien-Sonden in Maschinengehäuse, während es Schutz vor Verunreinigungen bietet.

Merkmale

• Sondenkonfiguration (Option 27): 3300 XL 8 mm Näherungssonde mit mehreren Zulassungen für explosionsgefährdete Bereiche.
• Kabellänge (Option 05): 0,5 m (20 Zoll) Sondenkabelbaugruppe.
• Abstandshalter-Adapter (Option 00): Kein Abstandshalter-Adapter installiert; Direktmontage.
• Eindringtiefe (Option 035): 3,5 Zoll (89 mm) Eindringtiefe der Sonde für Standardpositionierung.
• Anschlüsse (Option 03): Enthält eine M20-Verschraubung, Kabeldichtung für Panzerkabel und zwei Verschlüsse für ungenutzte Öffnungen.
• Montagegewinde (Option 02): 3/4-14 NPT Montagegewinde-Schnittstelle.

Anwendungen

• Zentrifugalverdichter und Pumpen
• Dampf- und Gasturbinen
• Kolbenverdichter
• Getriebe und Antriebsstränge
• Überwachung von Wellenvibrationen und Position kritischer Maschinen

Bestellinformationen

Technische Spezifikationen

Installationsanleitung

• Montieren Sie die äußere Hülse sicher im Maschinengehäuse, bevor Sie die Gehäusebaugruppe anbringen.
• Stellen Sie den Sondenabstand gemäß den technischen Spezifikationen des Sensors vor dem endgültigen Verschließen des Gehäuses ein.
• Stellen Sie sicher, dass die Sondenhülse richtig sitzt; bei Hülsenlängen über 305 mm (12 Zoll) verwenden Sie die Sondenstütze / Öldichtung (37948-01), um Resonanzen zu vermeiden.
• Ziehen Sie Rohrverschraubungen und Kabelverschraubungen an, um die Umweltdichtheit zu gewährleisten.
• Wenn Lochverschlüsse für ungenutzte Öffnungen verwendet werden, ziehen Sie die Muttern der Lochverschlüsse mit 0,5 N-m (5 in-lbs) an.

Konformität und Zertifizierungen

• Mehrere Zulassungen (Option 27) einschließlich CSA, ATEX und IECEx für den Betrieb in explosionsgefährdeten Bereichen.
