Beschreibung

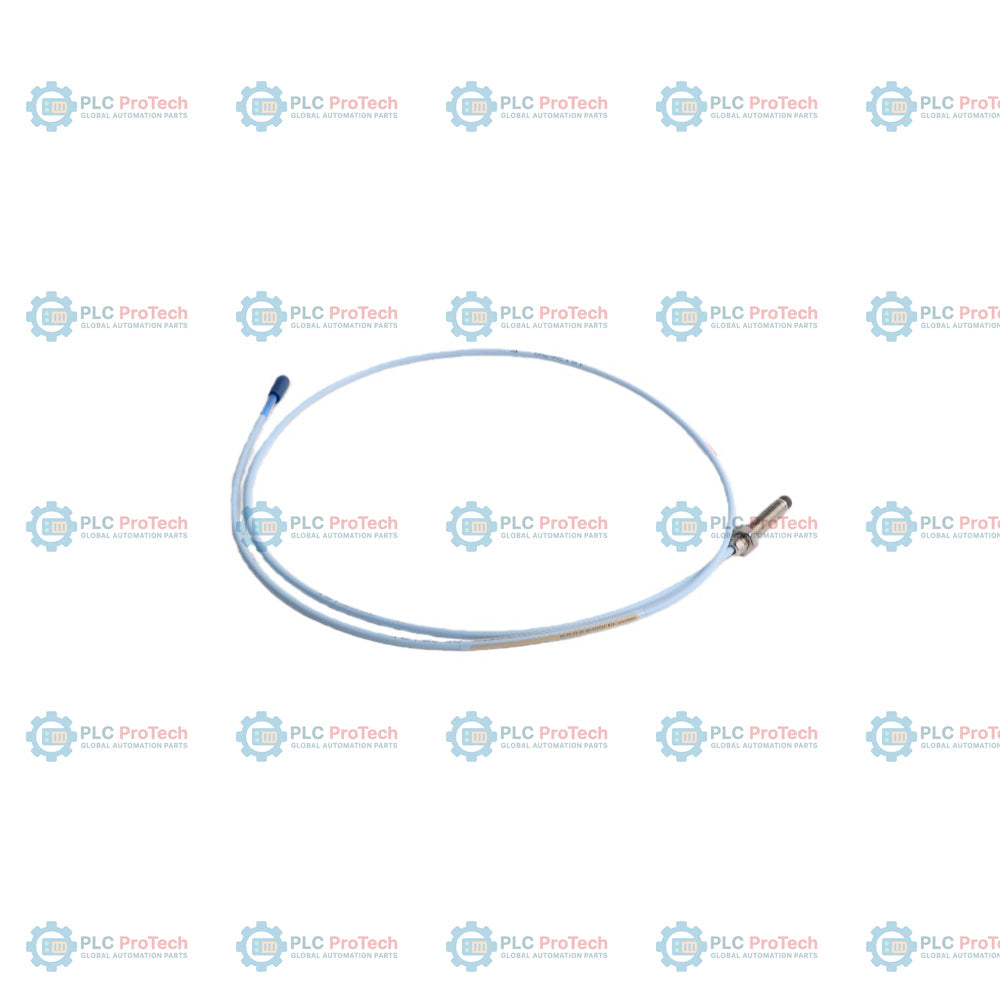

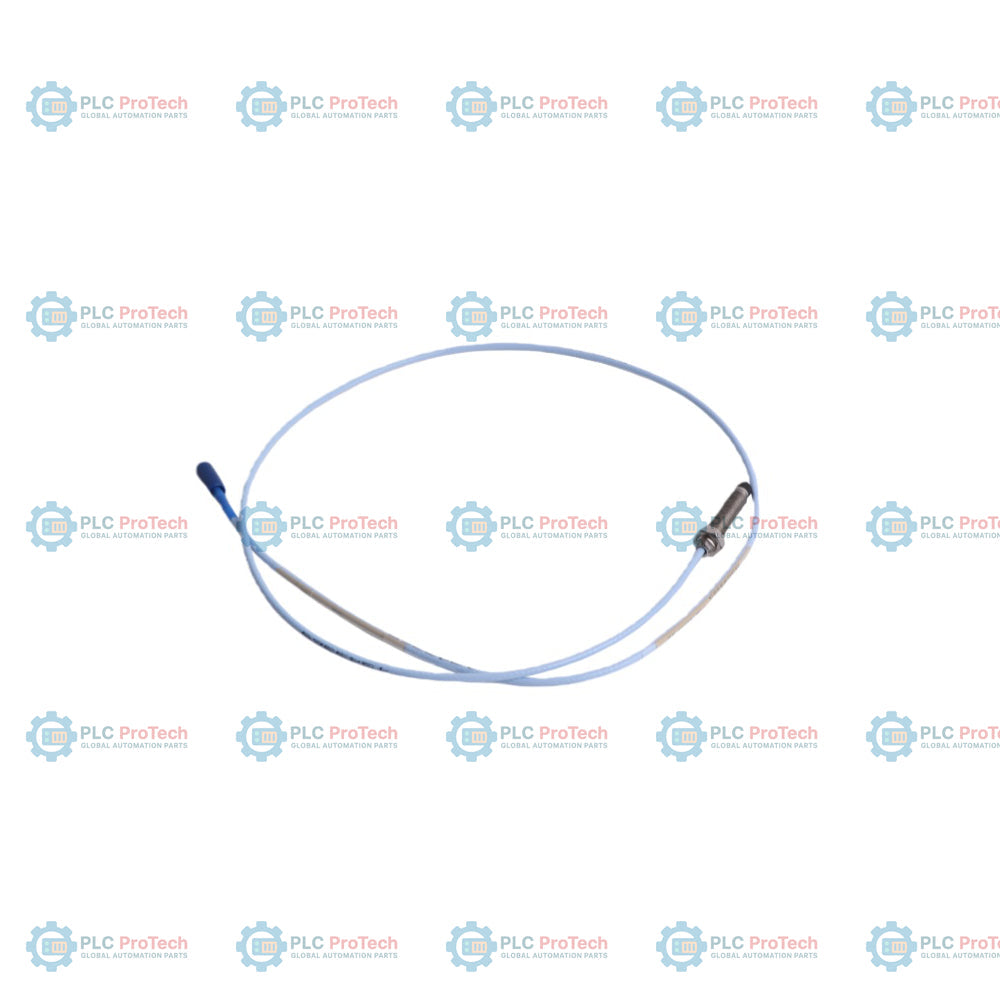

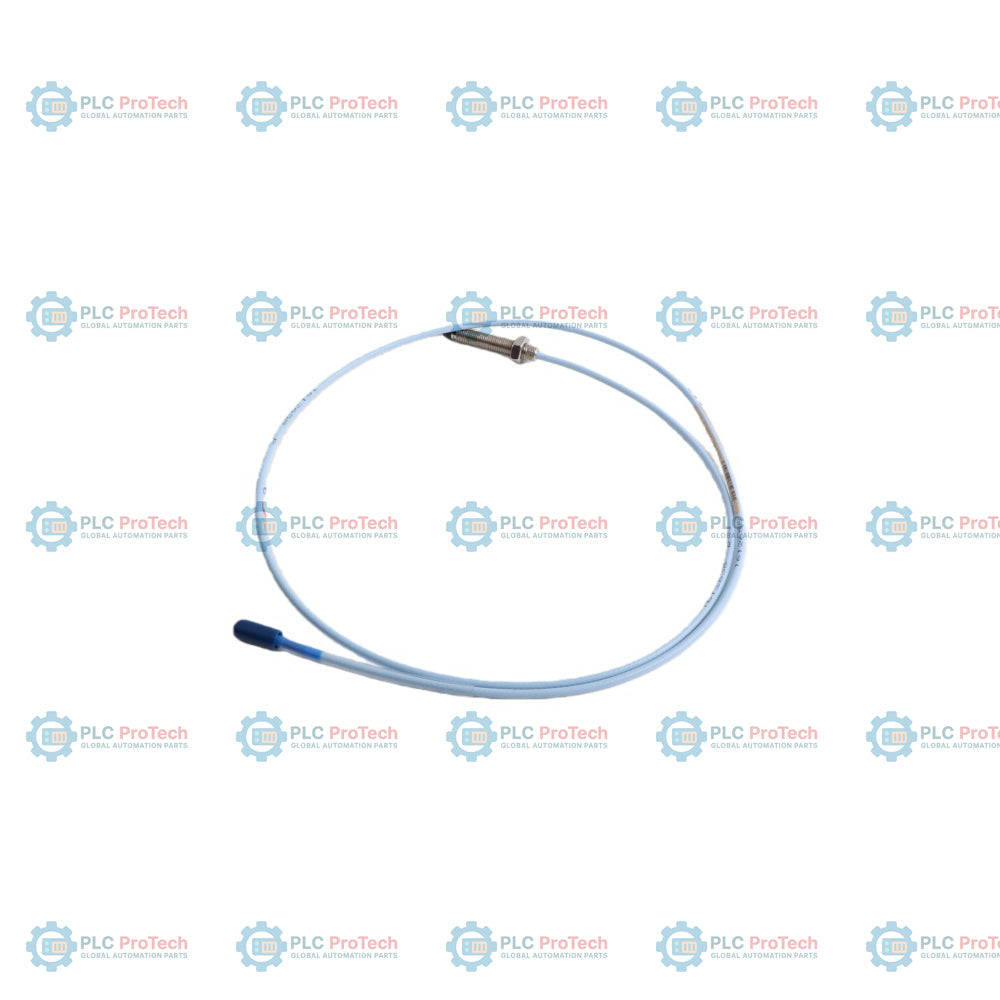

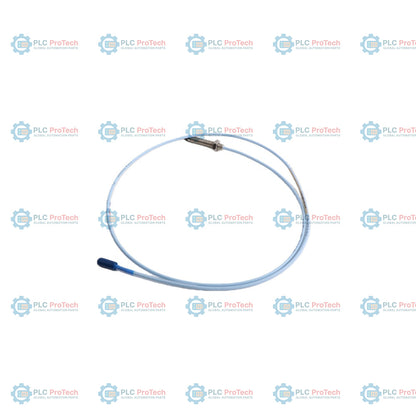

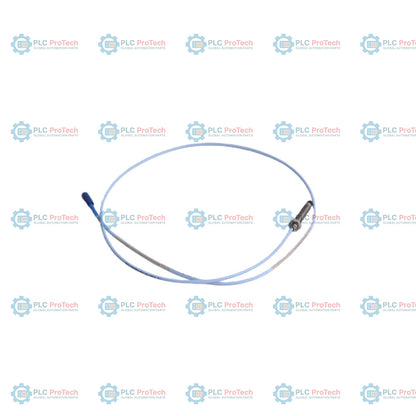

Die Bently Nevada 330101-00-12-90-02-00 ist eine ungeschirmte, mit Gewinde versehene 8-mm-Näherungssonde aus der leistungsstarken Produktfamilie des 3300 XL 8-mm-Näherungssensorsystems. Sie wurde für berührungslose Messungen von Wellenschwingungen und Verschiebungen in kritischen rotierenden Maschinen entwickelt. Nach dem Wirbelstromprinzip überwacht diese Sonde kontinuierlich die dynamische Wellenschwingung und die statische Wellenposition relativ zu den Gleitlagern und übermittelt wichtige Signaldaten an Maschinenüberwachungs- und Turbinenüberwachungsinstrumentierungssysteme (TSI).

Diese spezifische Konfiguration verfügt über eine integrierte Gesamtlänge von 9,0 Metern (29,5 Fuß). Im Gegensatz zu Standardkonfigurationen von Näherungssonden, die auf ein separates Verlängerungskabel angewiesen sind, wird dieses integrierte 9-Meter-Kabel direkt an einen 9-Meter-Proximitor-Sensor (z. B. der Serie 330180) angeschlossen. Dieses Direktanschlusskonzept macht die Verbindung zwischen Zwischensteckern überflüssig, senkt dadurch die Schwankungen der Systemkapazität erheblich, verbessert die Signalintegrität und reduziert potenzielle Fehlerstellen innerhalb heißer oder ölbeaufschlagter Maschinengehäuse. Das Sondengehäuse verfügt über ein standardmäßiges 3/8-24-UNF-Gewinde mit einer vollständig mit Gewinde versehenen Gehäuselänge von 1,2 Zoll und keinem gewindelosen Abschnitt (gewindelose Länge: 0,0 Zoll), wodurch die Installationsstabilität und der mechanische Gewindeeingriff an Lagergehäusen optimiert werden.

Merkmale

• Der standardmäßige Spitzendurchmesser von 8 mm ist für die berührungslose Wirbelstrommessung von Verschiebung und Schwingungen optimiert.
• Das vollständig mit Gewinde versehene 1,2-Zoll-Gehäuse mit einer gewindelosen Länge von 0,0 Zoll maximiert die Kontaktfläche innerhalb der Montagebohrung.
• Die integrierte Kabellänge von 9,0 Metern mit Direktanschluss macht Zwischenverlängerungskabel überflüssig und ermöglicht sauberere und zuverlässigere Installationen.
• Die robuste Spitze aus Polyphenylensulfid (PPS) ist mit einer dicken Ummantelung geformt, um rauen Maschinenumgebungen standzuhalten.
• Das mit AISI-303-Edelstahl ausgeführte Gewindegehäuse der Sonde bietet hervorragende Beständigkeit gegen Korrosion und mechanischen Verschleiß.
• Der koaxiale Miniatur-ClickLoc-Steckverbinder ermöglicht eine sichere Verbindung mit Schnappverschluss direkt am Proximitor.

Anwendungen

Die Serie 3300 XL wird in Anwendungen zur Überwachung von Maschinen der Schwerindustrie weithin eingesetzt. Typische Szenarien für diese spezifische Konfiguration umfassen:

• Überwachung von Wellenschwingungen und axialer Verschiebung an Dampf- und Gasturbinen.
• Überwachung der Rotorverschiebung und des axialen Schubs von Zentrifugalkompressoren.
• Messung der radialen Schwingungen und Drehzahlerfassung von Kesselspeisepumpen.
• Überwachung der Gehäuseverschiebung von Generatorlagern.
• Schutz kritischer rotierender Maschinen, wenn beengte Platzverhältnisse den Einsatz sperriger Steckerschutzvorrichtungen verhindern.

Bestellinformationen

Diese Konfiguration stellt eine spezifische Kombination aus der Produktfamilie der 3300 XL 8-mm-Näherungssonden dar. Die nachstehende Tabelle enthält die für diese Teilenummer konfigurierten Optionen:

Technische Daten

Installationsrichtlinien

Um eine optimale Systemleistung und langfristige Zuverlässigkeit Ihrer 3300 XL 8-mm-Näherungssonde sicherzustellen, beachten Sie die folgenden technischen Empfehlungen:

• Spaltanpassung: Montieren Sie die Sonde mit dem geeigneten Sondenspalt (typischerweise 1,27 mm oder 50 mil), entsprechend der Kalibrierung des linearen Bereichs Ihres spezifischen 3300 XL Proximitor-Sensors.
• Gewindedrehmoment: Überschreiten Sie nicht das maximal zulässige Drehmoment für standardmäßige, vorwärts montierte Sonden mit 3/8-24 UNF von 33,9 N-m (300 in-lbf). Das empfohlene Anzugsdrehmoment beträgt unter normalen Installationsbedingungen 11,2 N-m (100 in-lbf).
• Gewindeeingriff: Halten Sie den Gewindeeingriff innerhalb der Standardgrenzen (maximal 0,563 Zoll für 3/8-24-UNF-Gehäuse), um ein Verklemmen oder mechanische Belastungen am Sondenkörper zu vermeiden.
• Kabelführung: Verlegen Sie das triaxiale FEP-Kabel sorgfältig. Beachten Sie den Mindestbiegeradius des Kabels von 25,4 mm (1,0 Zoll). Halten Sie das Kabel von heißen Maschinenoberflächen und scharfen Kanten fern, um Schäden an der Isolierung zu vermeiden.
• Erdung und Abschirmung: Schließen Sie die Koaxialabschirmungen der Sonde korrekt an. Die Integrität der Abschirmung muss vom Click-Steckverbinder der Sonde bis zum E/A-Modul des Maschinenüberwachungs-Racks gewährleistet sein.
