Beschreibung

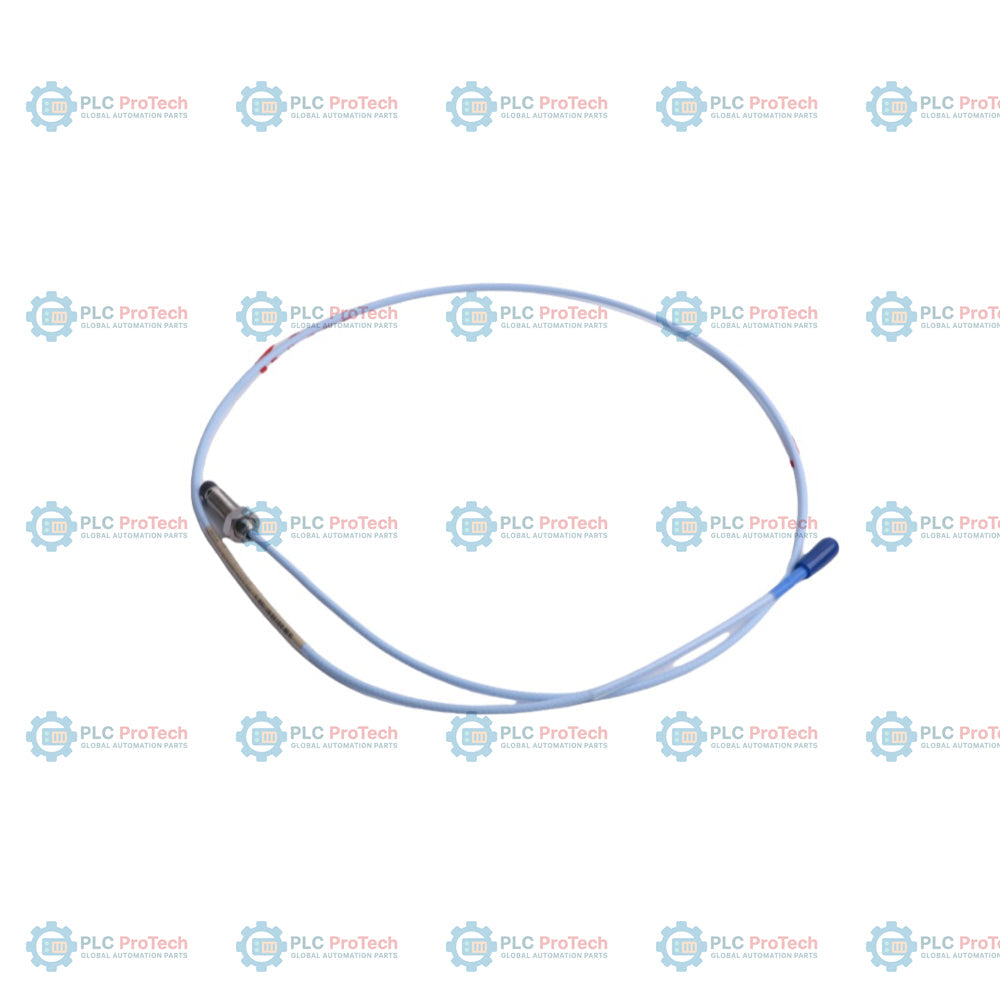

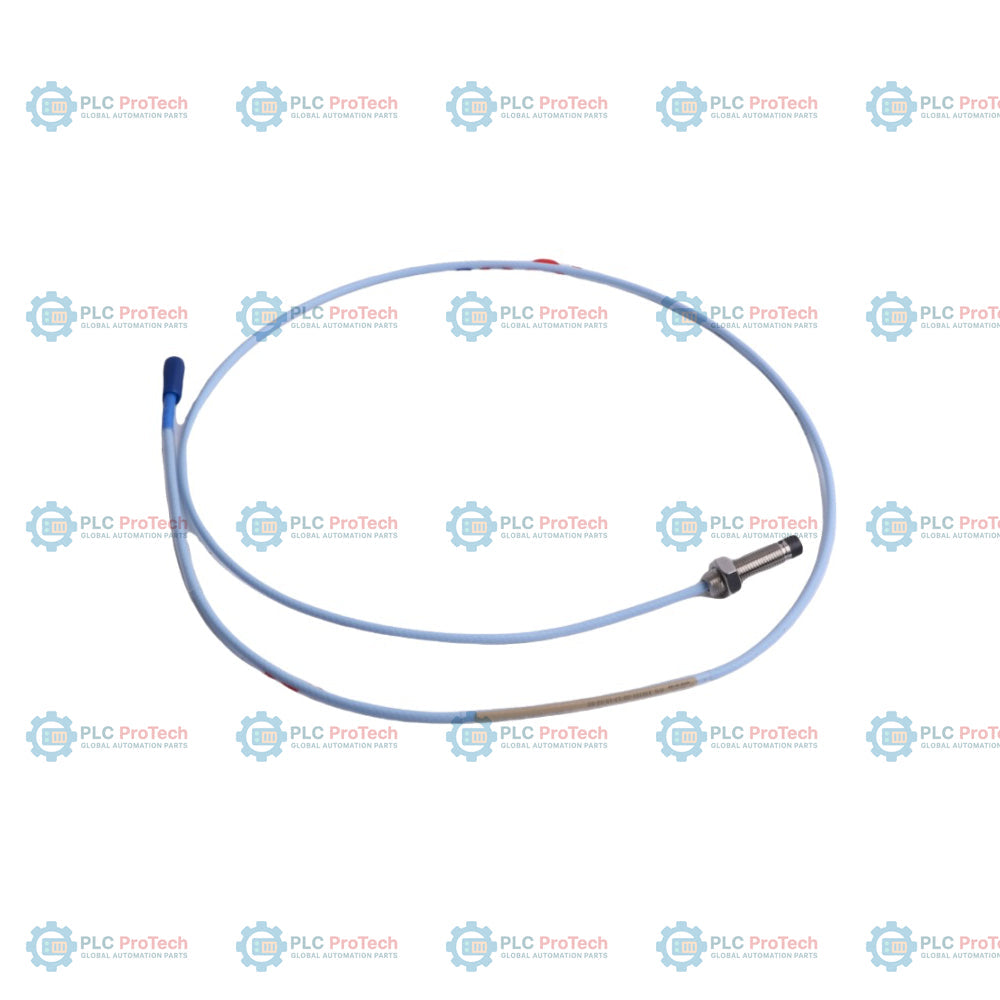

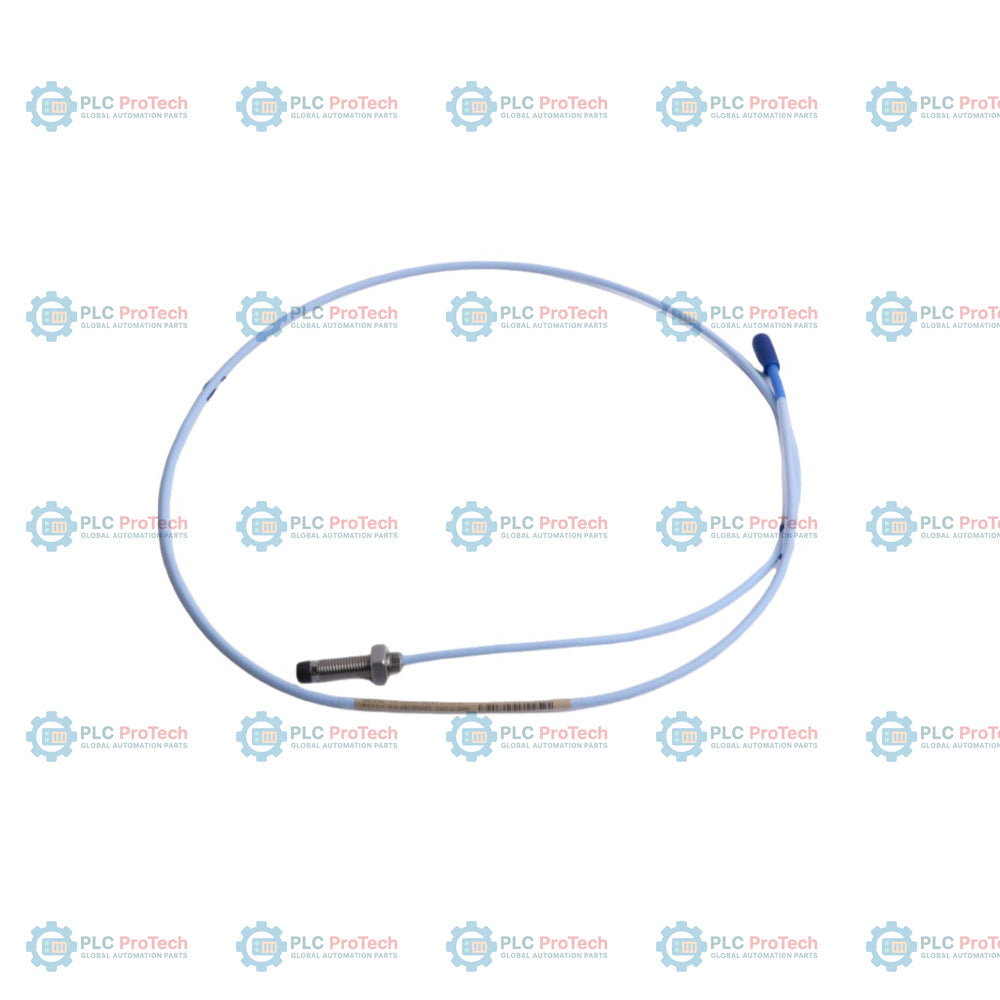

Die Bently Nevada 330101-00-13-15-02-05 ist eine nicht armierte 8-mm-Näherungssonde, die speziell mit einem 3/8-24-UNF-Gewinde, einer gewindelosen Länge von 0,0 Zoll und einer kompakten Gehäusegesamtlänge von 1,3 Zoll konfiguriert ist. Diese Konfiguration verfügt über eine Gesamtlänge von 1,5 Metern (4,9 Fuß) und ist mit einem koaxialen Miniatursteckverbinder ClickLoc ohne Steckverbinder-Schutzvorrichtung abgeschlossen; verwendet wird ein standardmäßiges Kabel mit drei Koaxialleitern. Sie verfügt über CSA-, ATEX- und IECEx-Zulassungen für die Installation in explosionsgefährdeten Umgebungen und unterscheidet sich damit von nicht zertifizierten Konfigurationen (-00) sowie von Ausführungen mit Schutzarmierung, metrischen Gewinden oder alternativen Längenoptionen.

Die nach dem Wirbelstromprinzip arbeitende Sonde misst berührungslose statische Werte (Position) und dynamische Werte (Schwingung). Sie liefert hochpräzise Verschiebungsdaten, indem sie den Abstand zwischen der Sondenspitze und einem beliebigen beobachteten leitfähigen Ziel, beispielsweise Stahl AISI 4140, misst. Sie ist Teil einer 3300 XL-Maschinenschutzschaltung und wird mit einem 3300 XL Proximitor-Sensor, beispielsweise der Serie 330180, und einem standardmäßigen Verlängerungskabel verbunden. Dieses überträgt anschließend das Analogsignal an 3500-Rack-Überwachungssysteme oder andere kompatible industrielle Steuerungsplattformen. Das nicht armierte Design eignet sich ideal für enge Lagergehäuse und Maschinenverkleidungen, wenn ausreichend Platz für die Kabelführung vorhanden ist und kein zusätzlicher Abriebschutz erforderlich ist.

Merkmale

• Näherungssonde mit einem Spitzendurchmesser von 8 mm, ausgelegt für hochauflösende, berührungslose Wirbelstrom-Verschiebungsmessungen.
• Gehäuse mit 3/8-24-UNF-Gewinde ohne Armierung, geeignet für standardmäßige Montageinstallationen.
• Gewindelose Länge von 0,0 Zoll und eine Gehäusegesamtlänge von 1,3 Zoll für die Montage flacher Sensoren mit kurzer Reichweite.
• Integriertes standardmäßiges 1,5-Meter-Kabel (4,9 Fuß) mit drei Koaxialleitern, abgeschlossen mit einem vergoldeten Miniatur-Koaxialsteckverbinder ClickLoc.
• Das patentierte TipLoc-Formverfahren sorgt für eine robuste Verbindung zwischen der Spitze aus Polyphenylensulfid (PPS) und dem Edelstahlkörper.
• Das patentierte CableLoc-Design bietet eine Zugfestigkeit von bis zu 330 N (75 lbf) zwischen dem Sondenkabel und dem Sondenkörper.
• Hochgradig austauschbar mit anderen Komponenten des 3300 XL-Systems, ohne dass eine manuelle Kalibrierung oder ein Abgleich auf dem Prüfstand erforderlich ist.
• Vollständig kompatibel mit 3300 XL Proximitor-Sensoren und standardmäßigen 3300 XL-Verlängerungskabeln.
• Zertifizierung durch Prüfstellen (Option 05) mit CSA-, ATEX- und IECEx-Zulassungen für explosionsgefährdete Bereiche.

Anwendungen

• Überwachung der Verschiebung und Schwingung von Maschinen mit Gleitlagern.
• Messung der Wellenschwingung von Dampf- und Gasturbinen.
• Erfassung der axialen Position und Verschiebung von Kompressor- und Pumpenrotoren.
• Keyphasor-Referenz, Phasenwinkel- und Drehzahlmessungen.
• Schutzschaltungen für stark schwingende rotierende Maschinen in Öl-, Gas-, Stromerzeugungs- und petrochemischen Anlagen.

Bestellinformationen

Technische Spezifikationen

Installationsrichtlinien

• Sicherstellen, dass die Sonde mit dem korrekten Sondenabstand zur Zielfläche montiert wird (bei Standardkalibrierung typischerweise 1,27 mm oder 50 mil).
• Das Sondenkabel unter Einhaltung geeigneter Abschirmungs- und Erdungsmaßnahmen verlegen, um elektrische Störungen in der Näherungskette zu verhindern.
• Das empfohlene Anzugsdrehmoment von 7,5 N-m (66 in-lbf) an den 3/8-24-UNF-Gewinden einhalten und den maximal zulässigen Wert von 11,2 N-m (100 in-lbf) vermeiden, um ein Verklemmen zu verhindern.
• Den minimalen Kabelbiegeradius von 25,4 mm (1,0 Zoll) beim Verlegen nicht unterschreiten, um die elektrischen Eigenschaften des Kabels zu erhalten und Schäden am Kabelkern zu vermeiden.
• Den Miniatur-Koaxialsteckverbinder ClickLoc vor dem Anschließen sauber und frei von Öl oder Feuchtigkeit halten; nur handfest anziehen.

Konformität und Zertifizierungen

• ATEX/IECEx: Eigensicher (Ex ia IIC T5...T1 Ga) und nicht funkenerzeugend/erhöhte Sicherheit (Ex nA/ec IIC T5...T1 Gc) bei Installation gemäß Zeichnung 141092 oder 140979 von Bently Nevada.
• CSA: Für Installationen in explosionsgefährdeten Bereichen in Nordamerika zugelassen, wenn sie mit geeigneten Barrieren installiert wird.
• CE: Erfüllt die Anforderungen der europäischen Richtlinie zur elektromagnetischen Verträglichkeit (EMV), ohne dass ein speziell abgeschirmtes Schutzrohr erforderlich ist.
