Beschreibung

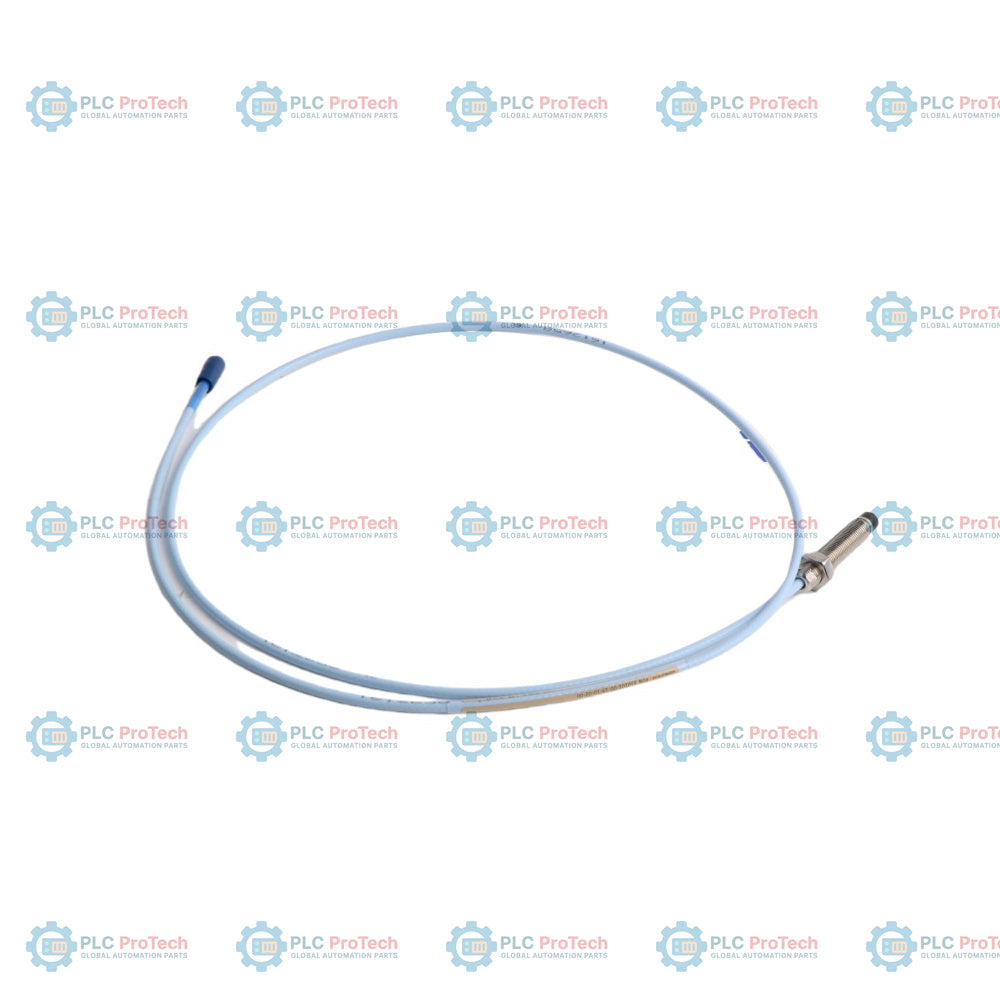

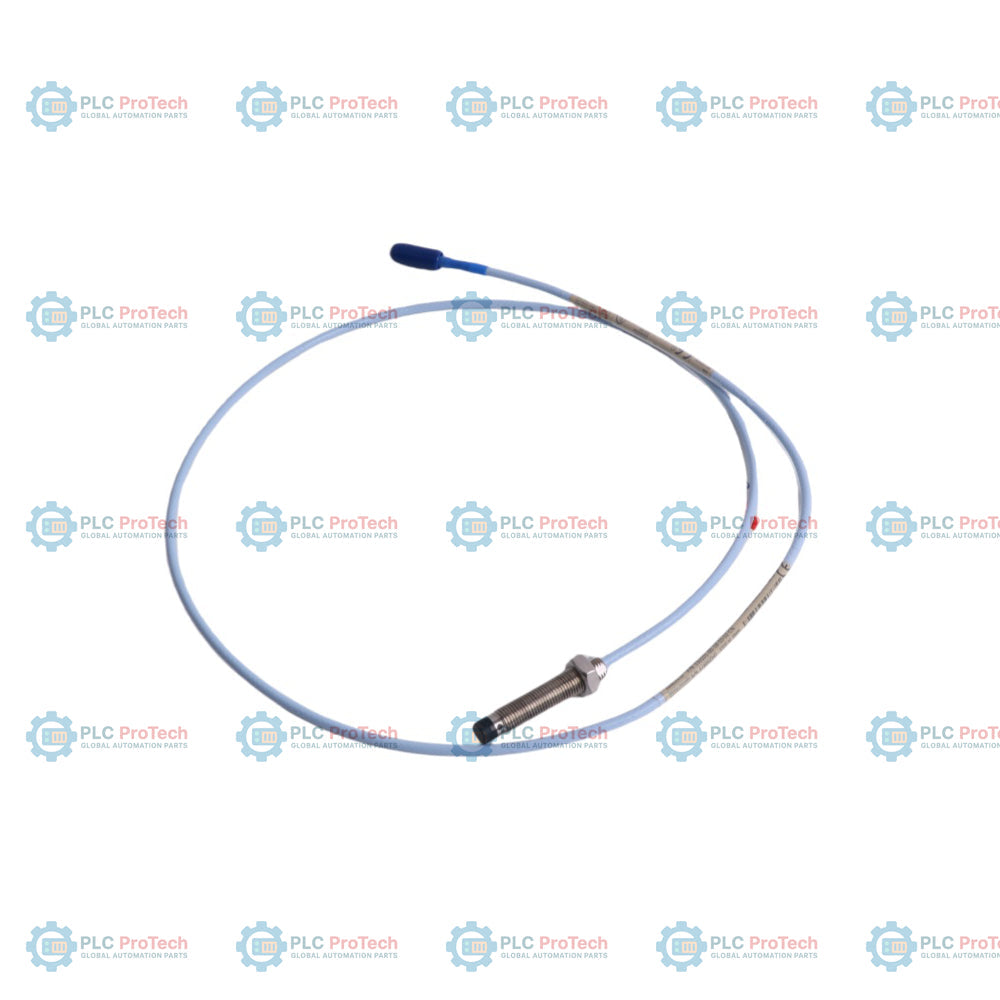

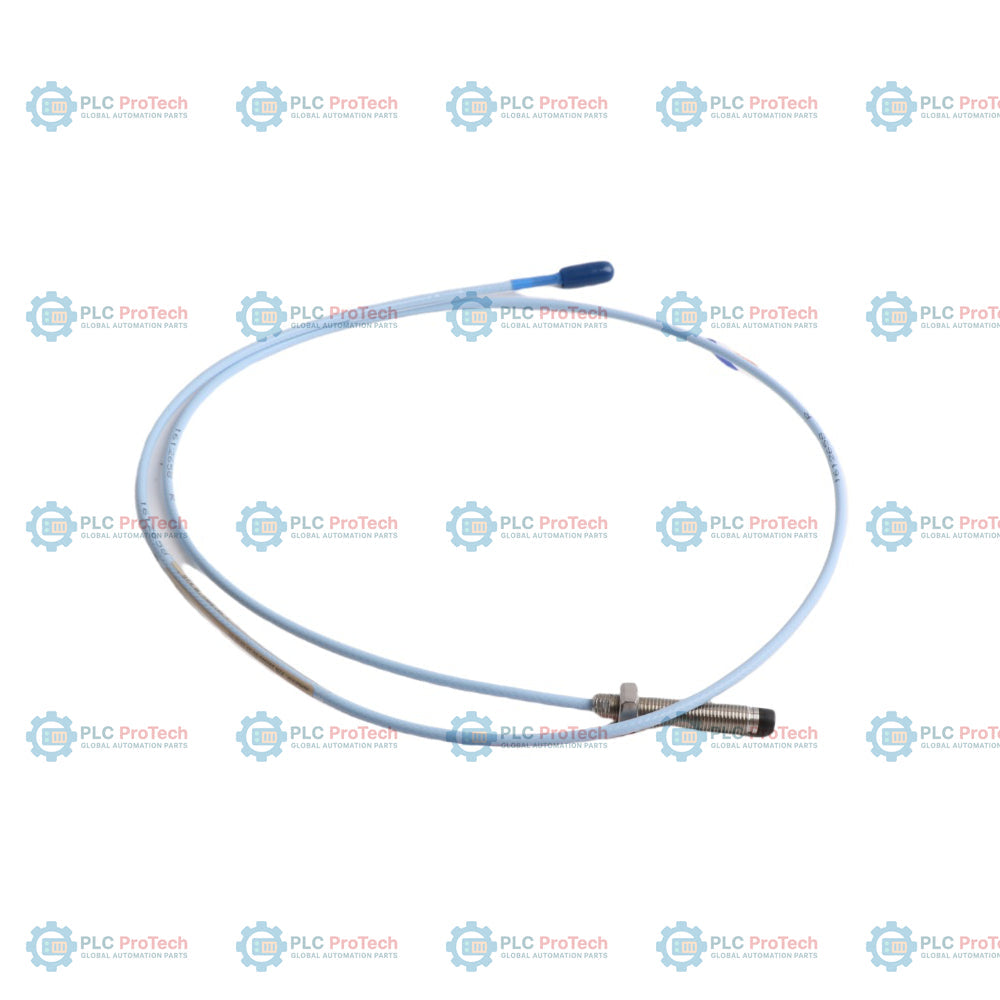

Der Bently Nevada 330101-00-15-20-02-05 ist eine hochzuverlässige, berührungslose 8-mm-Näherungssonde, die als zentrale Messkomponente für das 3300 XL 8-mm-Näherungswandlersystem entwickelt wurde. Diese spezielle Konfiguration ist für anspruchsvolle Anwendungen zum Maschinenschutz ausgelegt und verfügt über ein vollständig mit einem 3/8-24-UNF-Gewinde versehenes Edelstahlgehäuse ohne Schutzarmierung. Dadurch eignet sie sich ideal für Standardinstallationen, bei denen bereits eine mechanische Abschirmung vorhanden ist oder Platzbeschränkungen ein armiertes Gehäuse verhindern. Sie ist durch eine gewindefreie Länge von 0,0 Zoll (00) und eine kompakte Gesamtlänge des Gehäuses von 1,5 Zoll (15) gekennzeichnet und kann direkt in flache Maschinengehäuse oder Lagerdeckel montiert werden.

Diese Näherungssonde verfügt über eine Gesamtkabellänge von 2,0 Metern (6,6 ft) (20), verwendet ein standardmäßiges Hochfrequenz-Koaxialkabel und ist mit einem robusten, vergoldeten Miniatur-Koaxial-ClickLoc-Stecker (02) abgeschlossen. Zur Erfüllung strenger globaler Sicherheitsstandards ist die Baugruppe gemäß Option 05 zertifiziert und verfügt über vollständige CSA-, ATEX- und IECEx-Zulassungen für den Einsatz in explosionsgefährdeten Bereichen. In kritischen Überwachungsschleifen überträgt die Sonde Hochfrequenz-Wirbelströme, um statische oder dynamische Wellenbewegungen zu erkennen, und liefert Rohdaten zur Verlagerung an Racks der Serie 3500 und Proximitor-Sensoren, ohne dass eine manuelle Kalibrierung vor Ort erforderlich ist.

Merkmale

• Hochleistungs-Messspitze mit 8 mm: Mit einer hochwertigen Spitze aus Polyphenylensulfid (PPS), ausgelegt für raue Umgebungen in Turbinen und Verdichtern.
• Vollständig mit Gewinde versehenes Gehäuse: Standardgewinde 3/8-24 UNF ohne Armierung für maximale Flexibilität bei der Montage, mit Optionen für eine gewindefreie Länge von 0,0 Zoll und eine Gehäuselänge von 1,5 Zoll.
• Integriertes 2,0-Meter-Kabel: Verlustarmes Standard-Koaxialkabel mit vergoldetem Miniatur-ClickLoc-Anschluss.
• Für explosionsgefährdete Bereiche zertifiziert: Umfassende CSA-, ATEX- und IECEx-Zulassungen (Option 05) für explosionsgefährdete oder besonders gefährliche industrielle Einsatzorte.
• Viton-Druckdichtung: Mit einem internen Viton-O-Ring zur Abdichtung des Differenzdrucks zwischen Sondenspitze und Gehäuse, wodurch das Austreten von Turbinenöl verhindert wird.
• Abwärtskompatibilität: Vollständig austauschbar mit standardmäßigen Bently-Nevada-Systemkomponenten der Serie 3300 mit 5 mm und 8 mm, die nicht zur XL-Serie gehören.

Anwendungen

• Überwachung der Wellenschwingungen von Dampf- und Gasturbinen.
• Messung der radialen Schwingungen und der axialen Position von Gleitlagern in rotierenden Maschinen.
• Schutz vor Wellenverlagerung bei Hochgeschwindigkeits-Kreiselverdichtern und -pumpen.
• Drehzahlmessung mit Tachometer und Keyphasor-Referenzmessungen an kritischen Versorgungsanlagen.
• Permanente Überwachungsinstallationen für Maschinen, die eine hohe Genauigkeit und thermische Stabilität erfordern.

Bestellinformationen

Technische Spezifikationen

Verbindungen und Schnittstellen

Installationsrichtlinien

• Überprüfen Sie, dass die Gewindetiefe der Maschine mit der Gehäuselänge dieses Messaufnehmers von 1,5 Zoll übereinstimmt, um einen physischen Kontakt mit dem Wellenziel während des Maschinenstarts zu verhindern.
• Stellen Sie während der Offline-Kalibrierung den geeigneten Messaufnehmerabstand (typischerweise 1,27 mm oder 50 mil) mithilfe eines Digitalvoltmeters ein, das an den Ausgang des 3300 XL Proximitor-Sensors angeschlossen ist.
• Führen Sie das Messaufnehmerkabel immer durch separate, geerdete Metallrohre, um externe Hochfrequenzstörungen (RFI) oder elektromagnetische Störungen (EMI) zu beseitigen.
• Stellen Sie sicher, dass die Verbindungen zwischen Messaufnehmer und Verlängerungskabel sauber, trocken und vor Öleinwirkung geschützt sind. Bei erwarteter direkter Einwirkung von Turbinenöl kann Standard-Silikonband um die Verbindung gewickelt werden.

Konformität und Zertifizierungen

• CSA: Zugelassen für Standorte der Klasse I, Division 1 und 2 mit kompatiblen eigensicheren Barrieren.
• ATEX/IECEx: Zertifiziert für Anwendungen in Zone 0, 1 und 2 (Klassifizierungen Ex ia / Ex nA).
• CE-Kennzeichnung: Vollständig konform mit den Richtlinien zur elektromagnetischen Verträglichkeit und Sicherheit.
