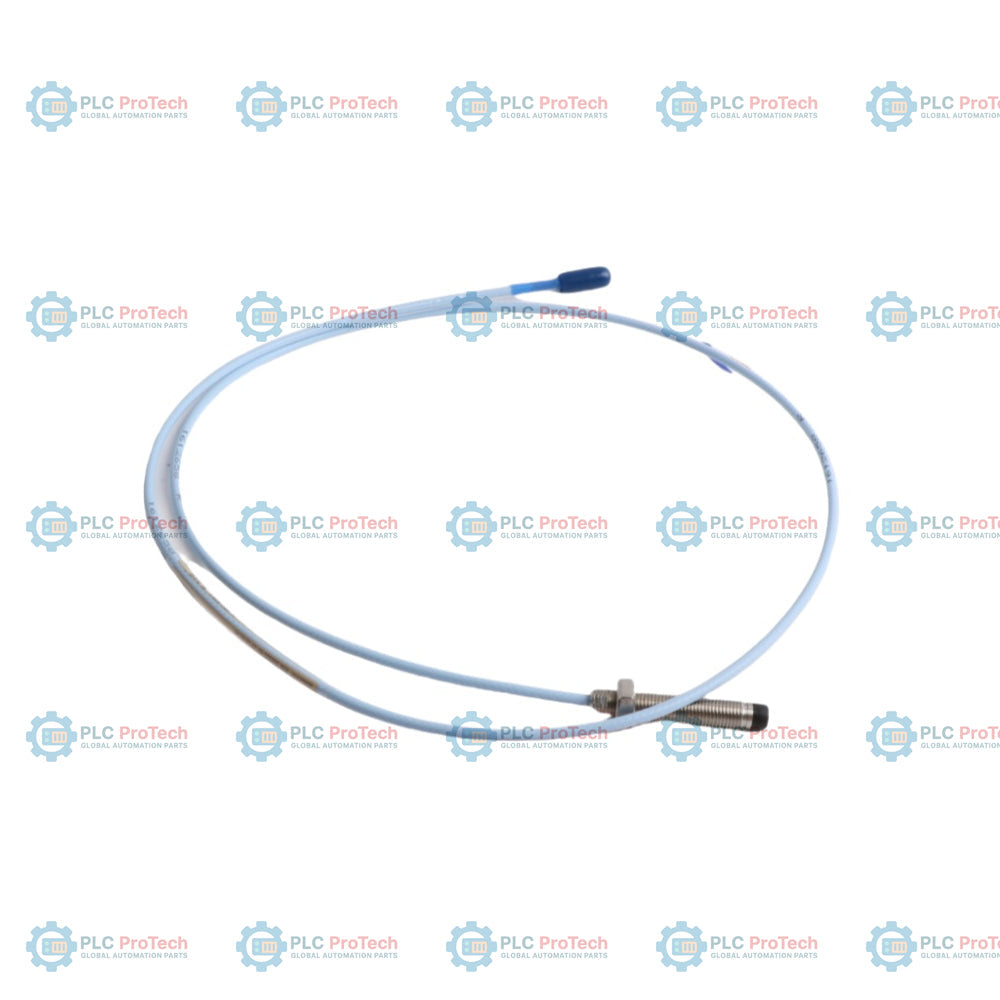

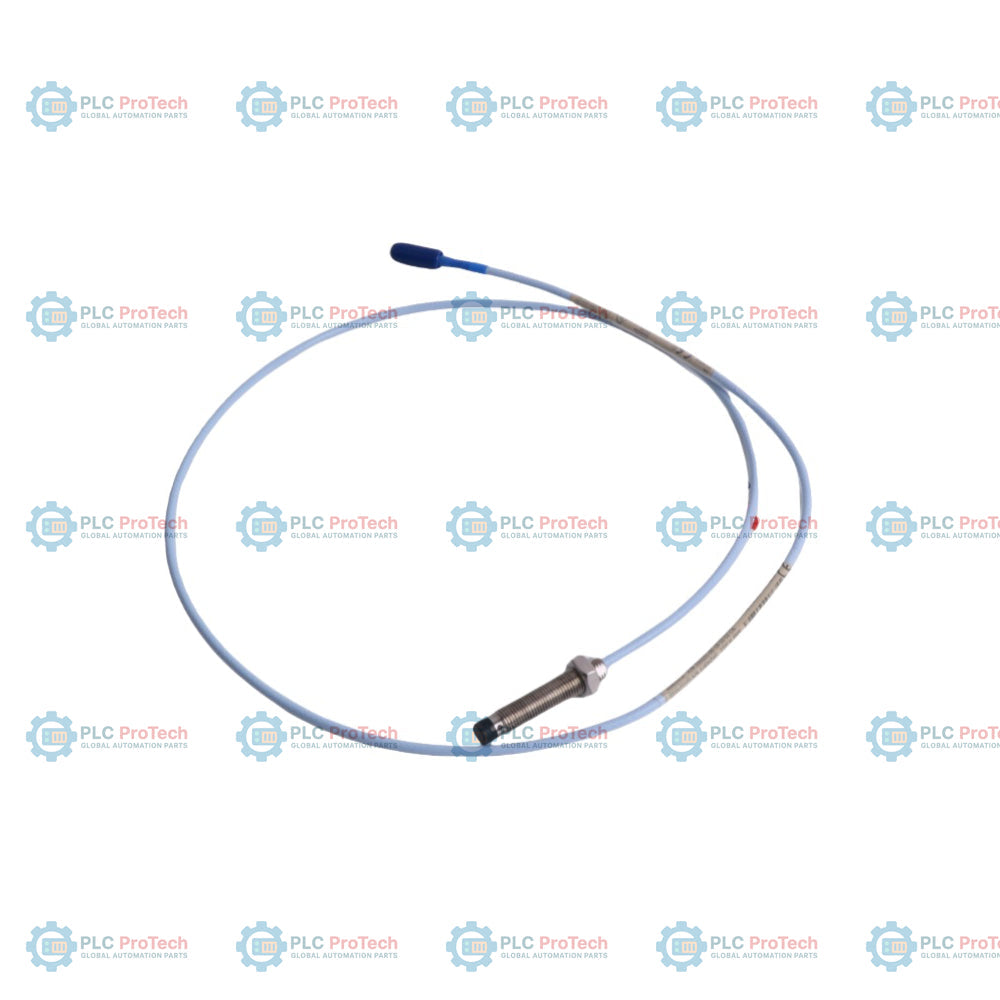

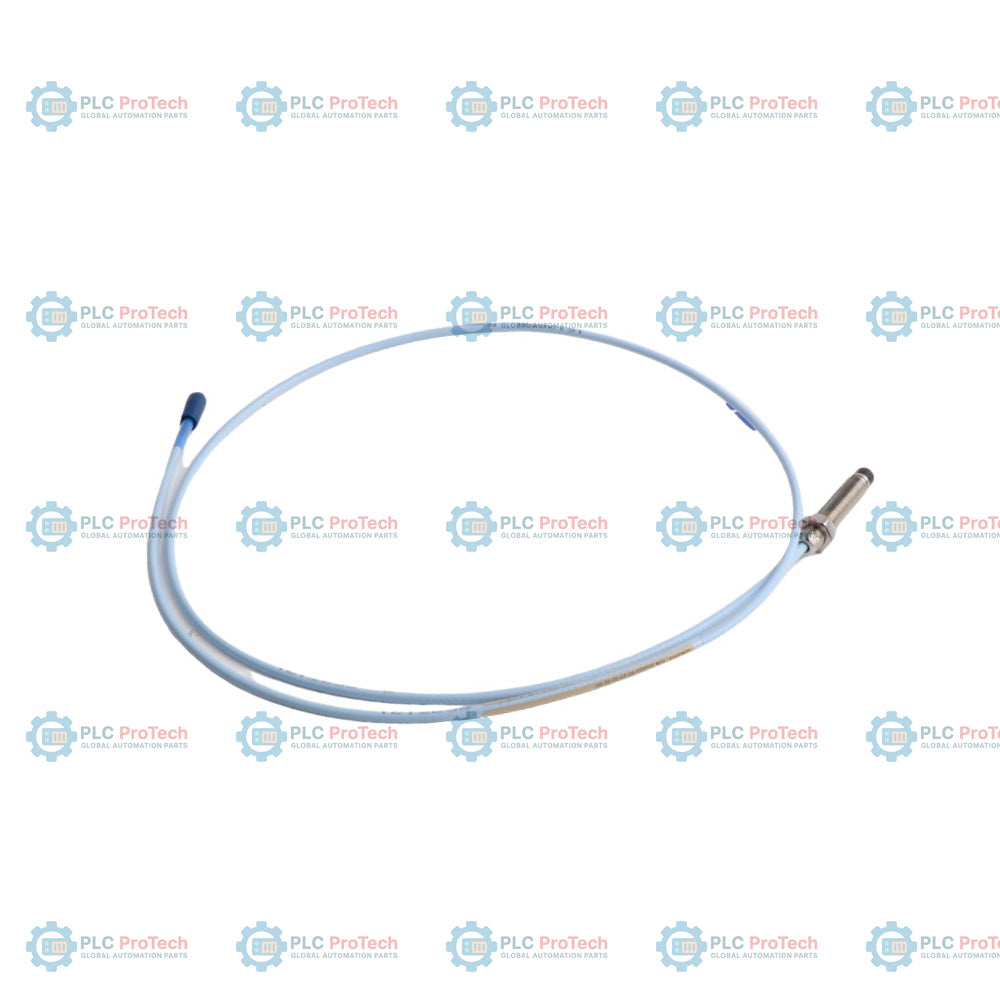

Die für den präzisen, berührungslosen Maschinenschutz entwickelte Bently Nevada 330101-00-15-20-12-05 ist eine 8-mm-Näherungssonde zur Messung dynamischer Schwingungen und der statischen Wellenposition in kritischen rotierenden Anlagen. Diese spezifische Konfiguration ist mit einem 3/8-24-UNF-Gewinde, einer gewindelosen Länge von 0,0 Zoll und einer Gehäusegesamtlänge von 1,5 Zoll ausgestattet. Diese für den Einsatz in anspruchsvollen industriellen Umgebungen ausgelegte Variante verfügt über eine Kabellänge von insgesamt 2,0 Metern und ist mit der patentierten FluidLoc-Kabeloption (Option 12) ausgestattet, die verhindert, dass Öl, Prozessgase und andere Flüssigkeiten durch das Innere des Koaxialkabels aus dem Maschinengehäuse austreten. Mit integrierten CSA-, ATEX- und IECEx-Zertifizierungen (Option 05) ist diese Näherungssonde vollständig für den Einsatz in explosionsgefährdeten Bereichen zertifiziert. Sie ist Bestandteil des 3300 XL 8 mm Proximity Transducer System und wird direkt an einen 3300 XL Proximitor Sensor sowie kompatible Verlängerungskabel angeschlossen.
| Option / Segment | Code für diese SKU | Beschreibung / Bedeutung |
|---|---|---|
| Bestellbare Teilenummer | 330101-00-15-20-12-05 | 3300 XL 8-mm-Näherungssonde, 3/8-24-UNF-Gewinde, ohne Armierung |
| A – Option für gewindefreie Länge | 00 | Gewindefreie Länge 0,0 Zoll |
| B – Option für Gesamtlänge des Gehäuses | 15 | Gesamtlänge des Gehäuses 1,5 Zoll |
| C – Option für Gesamtlänge | 20 | Gesamtlänge 2,0 Meter (6,6 Fuß) |
| D – Option für Steckverbinder- und Kabeltyp | 12 | Miniatur-Koaxialstecker ClickLoc, FluidLoc-Kabel |
| E – Option für behördliche Zulassung | 05 | CSA-, ATEX- und IECEx-Zulassungen |
| Hersteller | Bently Nevada |
| Teilenummer/Modell | 330101-00-15-20-12-05 |
| Produktfamilie | 3300 XL 8-mm-Näherungsaufnehmersystem |
| Sondendurchmesser | 8 mm |
| Gewindegröße | 3/8-24 UNF |
| Gewindefreie Länge | 0,0 Zoll |
| Gesamtlänge des Gehäuses | 1,5 Zoll |
| Gesamtlänge der Sonde | 2,0 Meter (6,6 Fuß) |
| Kabeltyp | FluidLoc (flüssigkeitsdichte interne Abdichtung) |
| Steckertyp | Miniatur-Koaxialstecker ClickLoc, Stecker |
| Messart | Weg (Näherung) |
| Funktionsprinzip | Wirbelstrom |
| Nenn-Gleichstromwiderstand der Sonde | 7,88 +/- 0,50 Ohm (zwischen Innenleiter und Außenleiter) |
| Systemkompatibilität | 3300 XL-Überwachungssystem, Proximitor-Sensoren der Serie 330180, 3500-Racksystem |
| Standard-Betriebs- und Lagertemperatur | -52 °C bis +177 °C (-62 °F bis +350 °F) |
| Relative Luftfeuchtigkeit | Weniger als 3 % Änderung des durchschnittlichen Skalierungsfaktors (ASF) bei 93 % Luftfeuchtigkeit über bis zu 56 Tage |
| Dichtungsmaterial der Sonde | Viton-O-Ring (zur Abdichtung gegen Differenzdruck ausgelegt) |
| Abmessungen (H x B x T) | 45 mm x 95 mm x 95 mm (H x B x T) |
| Gewicht | 0,14 kg |
Montieren Sie die Sonde mit dem geeigneten Sondenabstand gemäß der Kalibrierung Ihres 3300 XL-Systems (typischerweise -10 Vdc entsprechend einem Abstand von 1,27 mm oder 50 mil bei einem Ziel aus AISI 4140). Stellen Sie sicher, dass das Koaxialkabel ordnungsgemäß abgeschirmt und geerdet verlegt wird, um elektromagnetische Störungen zu vermeiden. Für die Überwachung rotierender Maschinen wird empfohlen, robuste Schutzrohre zu verwenden und die ClickLoc-Steckverbinder vor Umwelteinflüssen zu schützen. Vermeiden Sie es, die maximalen mechanischen Drehmomentgrenzen der 3/8-24-UNF-Gewinde zu überschreiten.
Diese Sensoroption (05) ist gemäß den Anforderungen der Normen für explosionsgefährdete Bereiche zertifiziert, einschließlich:
