Beschreibung

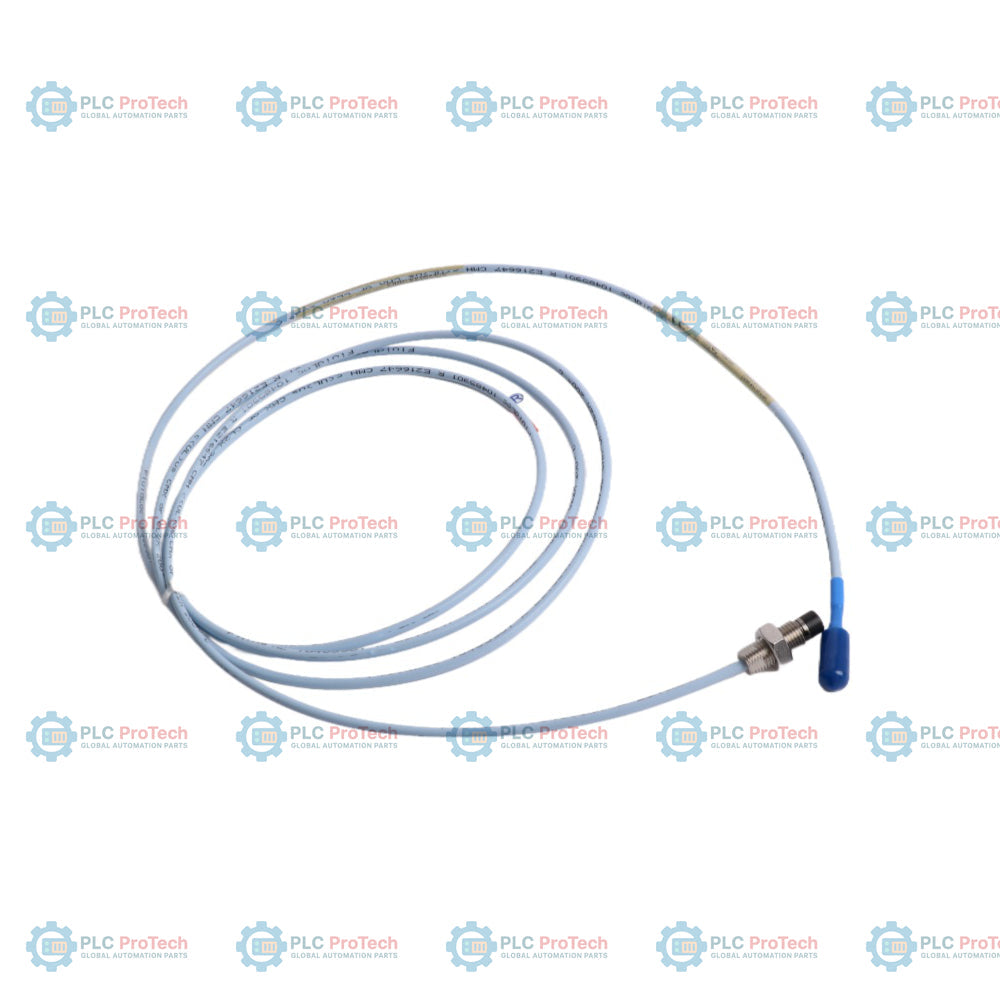

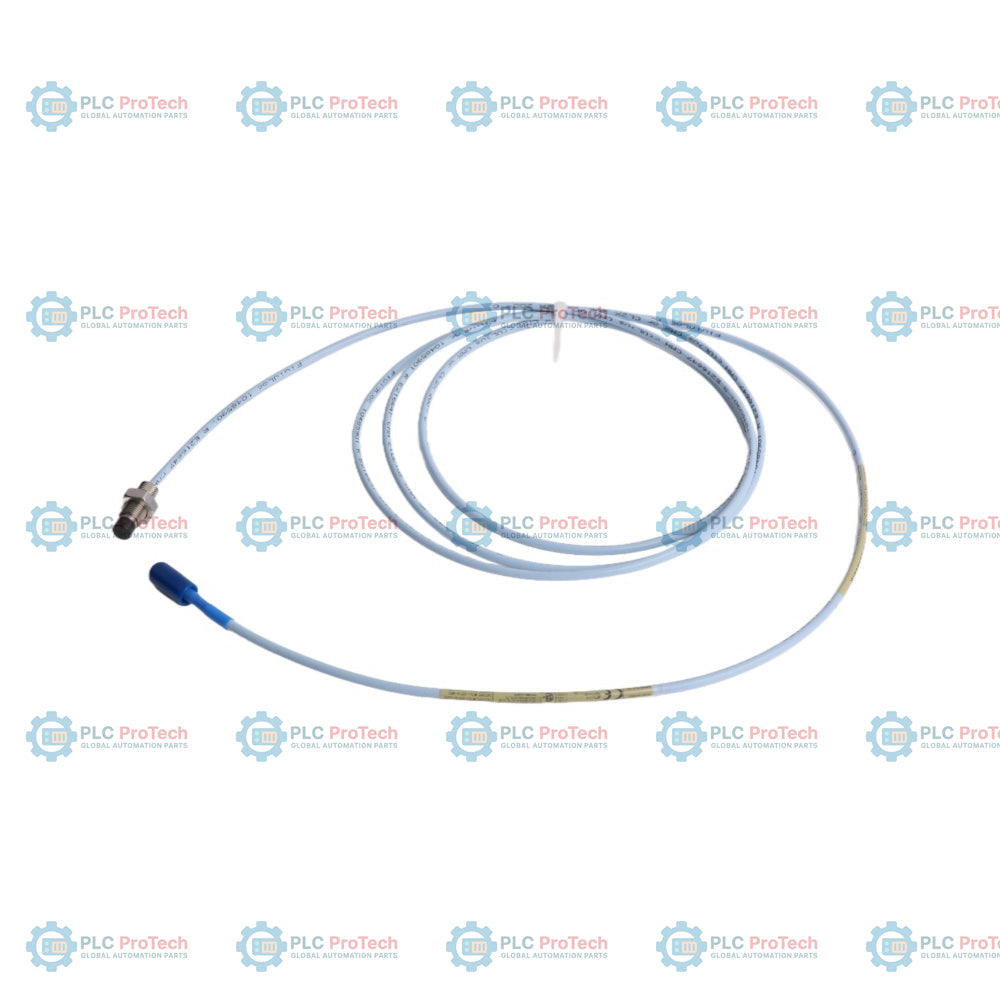

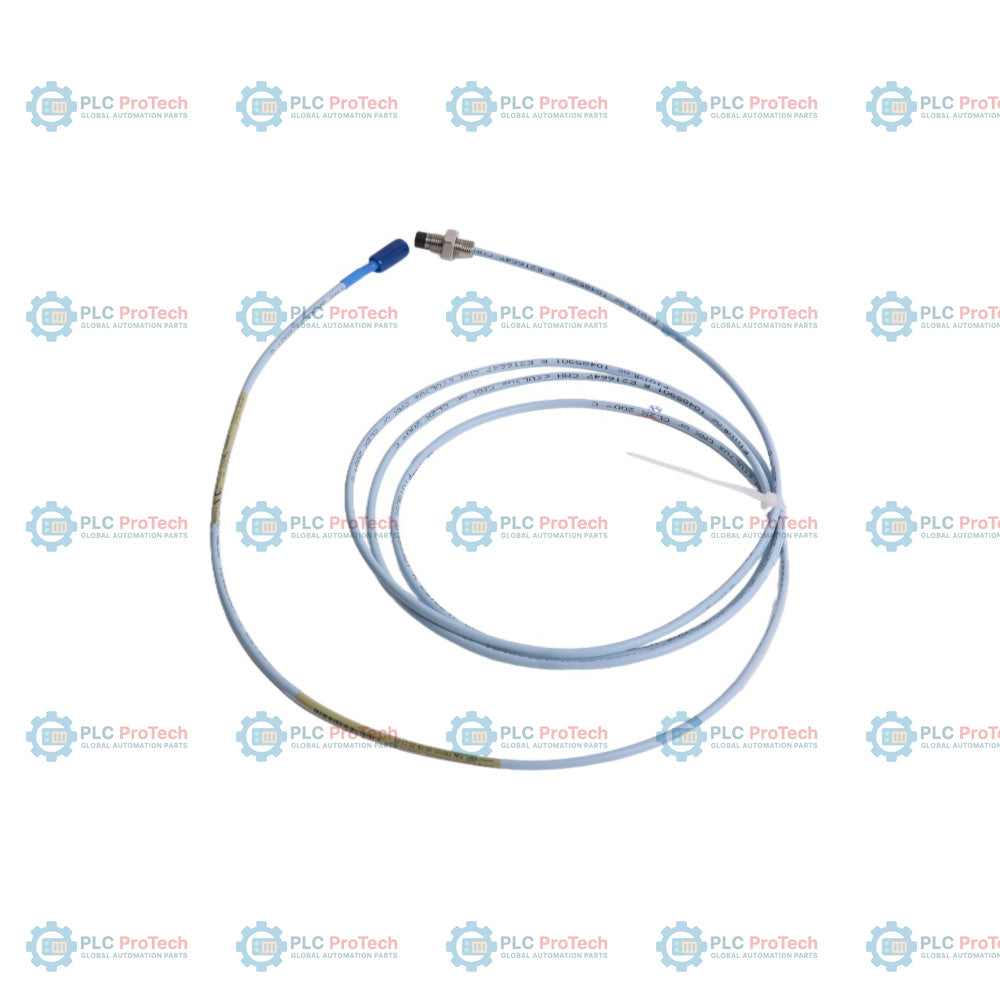

Der Bently Nevada 330101-00-25-05-02-05 ist eine leistungsstarke 8-mm-Näherungssonde aus dem branchenüblichen 3300 XL 8-mm-Näherungswandlersystem. Diese spezielle Ausführung zeichnet sich durch ein vollständig mit 3/8-24-UNF-Gewinde versehenes Stahlgehäuse (0,0 Zoll gewindelose Länge) und eine Gehäusegesamtlänge von 2,5 Zoll aus. Sie verfügt über ein kurzes standardmäßiges 0,5-Meter-Koaxialkabel (1,6 Fuß), das mit einem vergoldeten ClickLoc-Miniatursteckverbinder abgeschlossen ist, und ist vollständig mit CSA-, ATEX- und IECEx-Zulassungen für explosionsgefährdete Bereiche zertifiziert. Im Gegensatz zu gepanzerten Varianten verfügt dieses Modell über ein standardmäßiges Kabel ohne Außenmantel und eignet sich daher ideal für die Standardverlegung in Schutzrohren oder die direkte Installation an Lagergehäusen.

Dieser berührungslose Sensor nutzt Wirbelstromtechnologie für präzise Messungen der statischen Position und dynamischer Schwingungen mit hoher Auflösung. Er ist für die nahtlose Kombination mit einem 3300 XL Proximitor-Sensor (z. B. der Serie 330180) und einem Standard-Verlängerungskabel ausgelegt, um eine vollständige Messkette von 5 oder 9 Metern zu bilden. Die äußerst robuste Sonde mit einer Spitze aus Polyphenylensulfid (PPS) und einem Gehäuse aus Edelstahl liefert wichtige Daten zur Wellenverschiebung von Dampfturbinen, Gasturbinen, Kompressoren und Pumpenrotoren und gewährleistet so einen zuverlässigen Maschinenschutz und verhindert katastrophale Ausfälle.

Merkmale

• Berührungslose Wirbelstromtechnologie für hochpräzise Messungen von Schwingungen und Wellenpositionen.
• Die robuste PPS-Kunststoffspitze und das Gehäuse aus Edelstahl sind für die langfristige dauerhafte Montage in anspruchsvollen Industrieumgebungen ausgelegt.
• Vollständig mit 3/8-24 UNF-Gewinde ausgeführtes Gehäuse ohne gewindelosen Abschnitt (0,0 Zoll), das maximale Flexibilität bei der Montage bietet.
• Die kurze Gesamttastellänge von 0,5 Metern optimiert die Anordnung lokaler Anschlüsse in Anschlusskästen.
• Der vergoldete koaxiale ClickLoc-Miniatursteckverbinder gewährleistet eine sichere, vibrationsbeständige Verbindung zu Verlängerungskabeln.
• Mit umfassenden behördenübergreifenden Zulassungen für explosionsgefährdete Bereiche zertifiziert (Option -05), einschließlich CSA, ATEX und IECEx.

Anwendungen

• Überwachung von Wellenschwingungen und axialer Verschiebung in Dampf- und Gasturbinen.
• Erfassung des Axialschubs und der radialen Position von Rotoren in Zentrifugalkompressoren und Expandern.
• Schutz kritischer Lagergehäuse von Industriepumpen und Kühlturmventilatoren.
• Für dauerhaft installierte Maschinengehäuse zur hochgenauen berührungslosen Wegmessung.

Bestellinformationen

Technische Spezifikationen

Anschlüsse und Schnittstellen

Die Sonde 330101-00-25-05-02-05 ist mit einem vergoldeten, koaxialen ClickLoc-Miniaturstecker konfektioniert. Dieser Stecker ermöglicht eine robuste mechanische und elektrische Verbindung mit standardmäßigen 3300 XL-Verlängerungskabeln. Er ist so ausgelegt, dass er bei der Installation handfest angezogen wird, um einen niedrigen Kontaktwiderstand sicherzustellen und ein durch Vibrationen verursachtes Lösen während des kontinuierlichen Maschinenbetriebs zu verhindern.

Installationsrichtlinien

Um eine hohe Messgenauigkeit und langfristige mechanische Zuverlässigkeit zu gewährleisten, befolgen Sie diese standardmäßigen Installationspraktiken:

• Sondenabstand: Montieren Sie die Sonde mit einem geeigneten physikalischen Abstand zur Zielwelle, typischerweise auf -9 Vdc (etwa 1.27 mm oder 50 mil) eingestellt, damit sie im Mittelpunkt des linearen Bereichs liegt.
• Gewindeeingriff: Schrauben Sie das Sondengehäuse mit einer maximalen Gewindeeinschraublänge von 0.563 Zoll in die Halterung oder das Gehäuse ein, um ein Verklemmen des Gehäuses zu verhindern. Verwenden Sie stets Sicherungsmuttern, um die Position der Sonde nach dem Einstellen des Abstands zu fixieren.
• Kabelschutz: Verlegen Sie das Koaxialkabel mit einem ausreichenden Mindestbiegeradius, um eine Belastung der internen Drähte zu vermeiden. Stellen Sie sicher, dass der Kabelanschluss vor Feuchtigkeit, Öl und aggressiven Verunreinigungen geschützt ist.
• Schirmung und Erdung: Sorgen Sie für eine ordnungsgemäße Erdung am Überwachungsrack und isolieren Sie gleichzeitig das Sondengehäuse am Maschinengehäuse, um elektrische Störungen und Erdschleifen zu vermeiden.

Konformität und Zertifizierungen

Ausgestattet mit dem Zulassungspaket -05 erfüllt diese Sonde mehrere internationale Normen für die Installation in explosionsgefährdeten Bereichen:

• CSA: Klasse I, Division 1 und 2, Gruppen A, B, C, D; Klasse II, Gruppen E, F, G; Klasse III
• ATEX/IECEx: Eigensicher (Ex ia IIC T5...T1 Ga) sowie nicht funkenerzeugend bzw. erhöhte Sicherheit (Ex nA/ec IIC Gc) bei Installation gemäß den genehmigten Systemzeichnungen mit Zenerbarrieren oder galvanischen Trennverstärkern
• CE: Vollständig konform mit den geltenden europäischen Richtlinien zur elektromagnetischen Verträglichkeit und zum Maschinenschutz
