Beschreibung

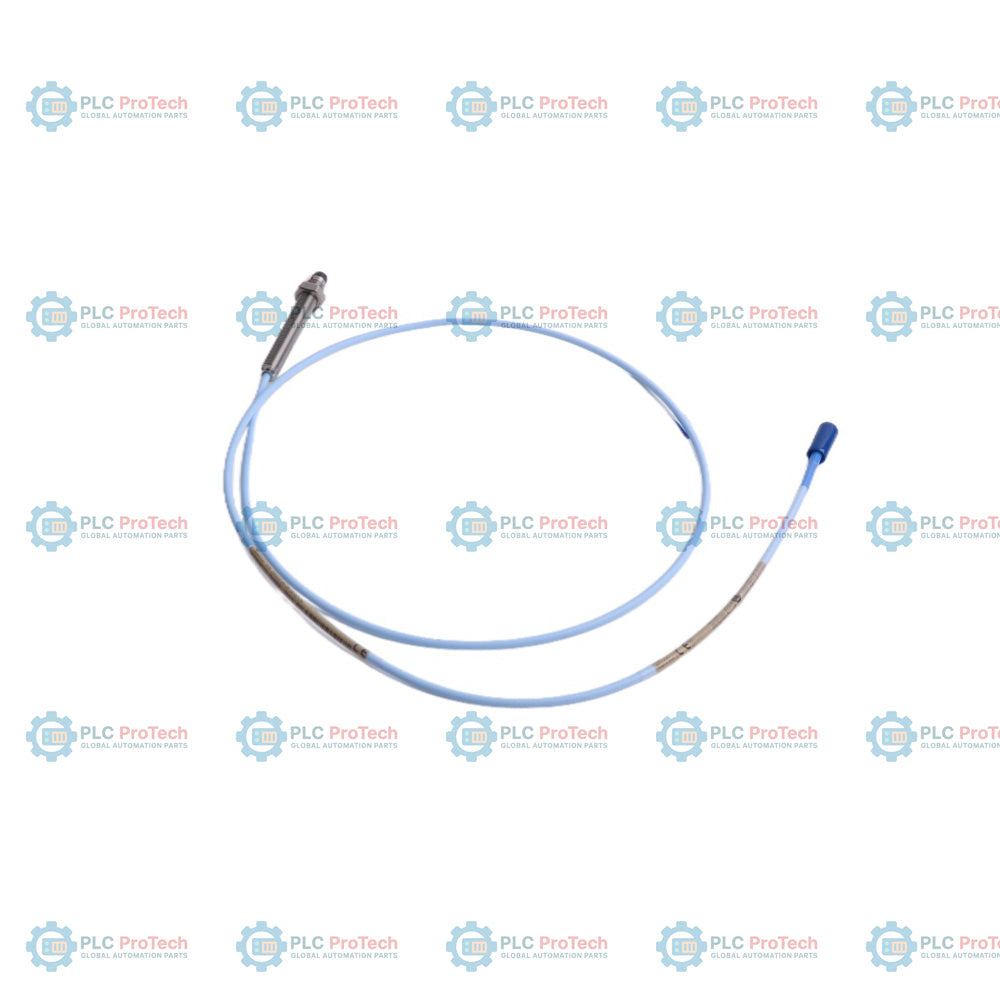

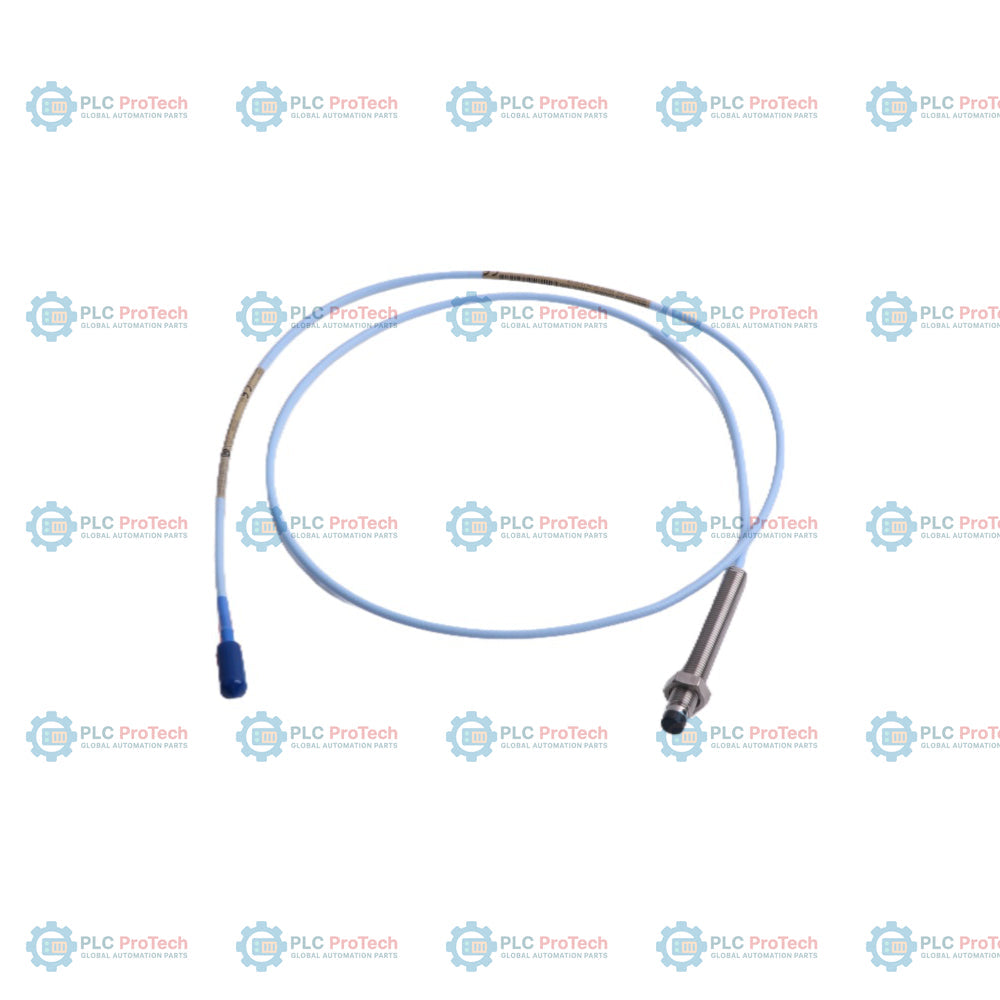

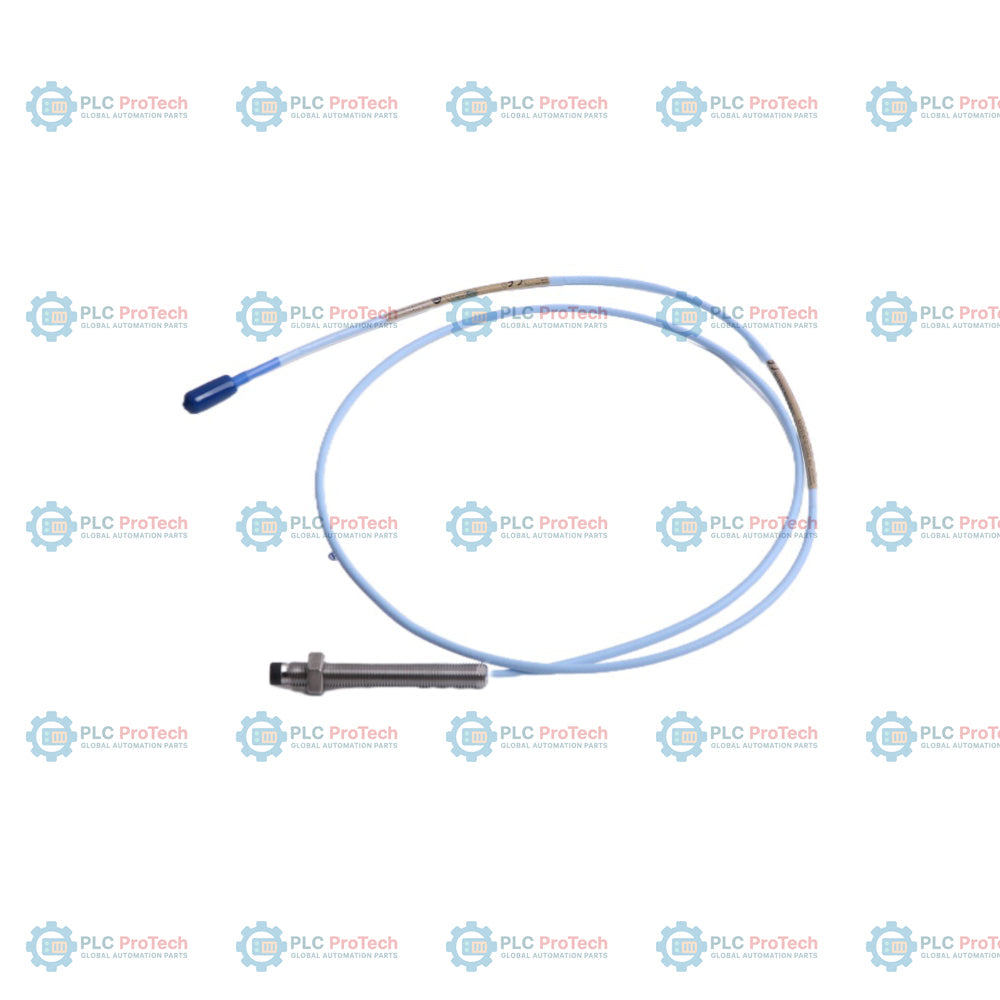

Für hochpräzise Weg- und Schwingungsüberwachung entwickelt, ist Bently Nevada 330101-00-28-20-02-00 eine nicht armierte 8-mm-Näherungssonde für berührungslose Messungen der Wellenposition. Diese spezifische Konfiguration verfügt über ein Gehäuse mit 3/8-24-UNF-Gewinde, eine Länge ohne Gewinde von 0,0 Zoll (entspricht einem vollständig mit Gewinde versehenen Gehäuse), eine Gesamtlänge des Gehäuses von 2,8 Zoll und eine Gesamtkabellänge von 2,0 Metern. Sie endet mit einem koaxialen ClickLoc-Miniaturstecker und ist für standardmäßige elektrische Konfigurationen ausgelegt, bei denen keine speziellen Zulassungen von Behörden für explosionsgefährdete Bereiche erforderlich sind.

Nach dem Wirbelstromprinzip misst diese Sonde den statischen und dynamischen Abstand zwischen der Sondenspitze und einem leitfähigen Ziel, typischerweise einer Welle aus AISI-4140-Stahl. Sie wird direkt mit einem 3300-XL-Verlängerungskabel und einem Proximitor-Sensor verbunden und liefert eine äußerst stabile, zur Spaltweite proportionale Spannungsausgabe. Diese Konfiguration ist besonders zuverlässig zur Messung von Wellenschwingung, Position und Drehzahl in kritischen rotierenden Maschinen wie Dampfturbinen, Kompressoren und schnelllaufenden Pumpen. Die nicht armierte Ausführung bietet eine hervorragende Flexibilität in geschützten Maschinengehäusen, während das standardmäßige FEP-isolierte Koaxialkabel eine hohe Beständigkeit gegen Industrieflüssigkeiten, Öle und Feuchtigkeit gewährleistet.

Merkmale

• Berührungslose Wirbelstrommessung für Maschinenschutz und Zustandsüberwachung.
• Vollständig mit Gewinde versehenes Gehäuse mit 2,8 Zoll Länge (0,0 Zoll Länge ohne Gewinde) und standardmäßigen 3/8-24-UNF-Gewinden.
• Gesamtkabellänge von 2,0 Metern, optimiert für eine saubere Integration in die Kabelwege der Maschine.
• Standard-Kabelmantel mit FEP-Isolierung und hoher Beständigkeit gegen aggressive Industriechemikalien und Schmierstoffe.
• Vergoldeter Miniatur-Koaxialstecker ClickLoc gewährleistet eine zuverlässige, durch Klicken bestätigte Verbindung.
• Hervorragende mechanische Austauschbarkeit, ohne dass eine spezielle Kalibrierung auf dem Prüfstand erforderlich ist.

Anwendungen

Die Sonde wird in Umgebungen mit schweren Maschinen eingesetzt, unter anderem für:

• Überwachung der radialen Wellenschwingung und der axialen Position in Dampf- und Gasturbinen.
• Untersuchungen der Rotordynamik und Messungen der Gehäuseausdehnung.
• Wegmessungen in schnelllaufenden Zentrifugalkompressoren und Pumpen.
• Keyphasor- und Drehzahlmessung an rotierenden Wellen.
• Industrielle Maschinenschutzsysteme gemäß API-670-Standard.

Bestellinformationen

Technische Spezifikationen

Installationsrichtlinien

Befolgen Sie bei der Installation der Näherungssonde diese technischen Vorgehensweisen, um präzise Schwingungsmessungen zu gewährleisten:

• Befestigen Sie die Sonde sicher mit geeigneten Halterungen, um zu verhindern, dass strukturelle Resonanzen die Wegmesswerte beeinflussen.
• Stellen Sie sicher, dass das Zielmaterial aus Stahl AISI 4140 besteht, da das Messwandlersystem auf diesen metallurgischen Standard kalibriert ist. Bei anderen Metallen kann es zu Kalibrierabweichungen kommen.
• Stellen Sie den korrekten Sondenabstand ein (typischerweise 1,27 mm bzw. 50 mil), der dem Mittelpunkt des linearen Ausgangsbereichs (-10 V Gleichspannung nominal) am Ausgang des Proximitor-Sensors entspricht.
• Halten Sie unbedingt den Mindestradius für Kabelbiegungen von 25,4 mm (1,0 Zoll) ein, um Schäden an der internen koaxialen Schirmung zu vermeiden.
• Verwenden Sie für die gesamte Feldverdrahtung dreiadrige, geschirmte Triad-Kabel und stellen Sie eine ordnungsgemäße Schirmung und Erdung sicher, um elektromagnetische Interferenzen (EMI) zu minimieren.
• Überschreiten Sie bei der Installation nicht das maximale Anzugsdrehmoment des Gehäusegewindes von 11,2 N-m (100 in-lbf).
