Beschreibung

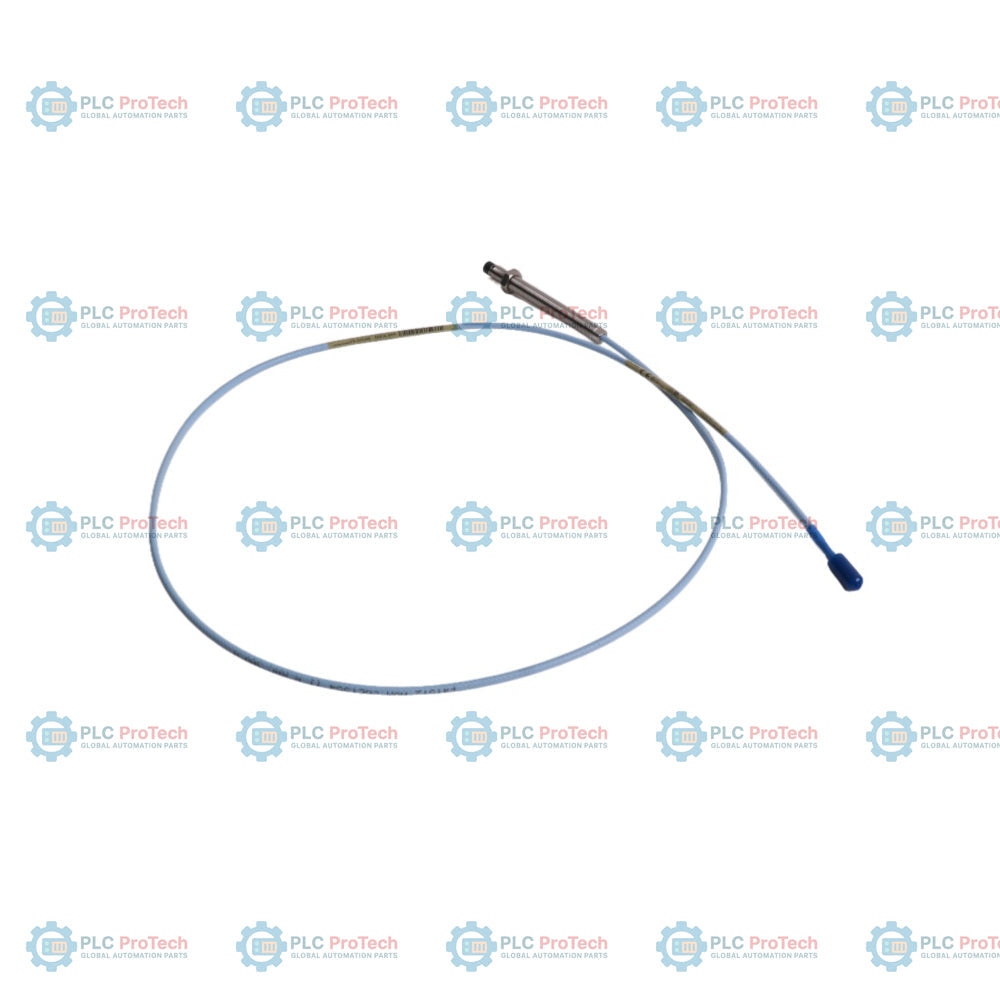

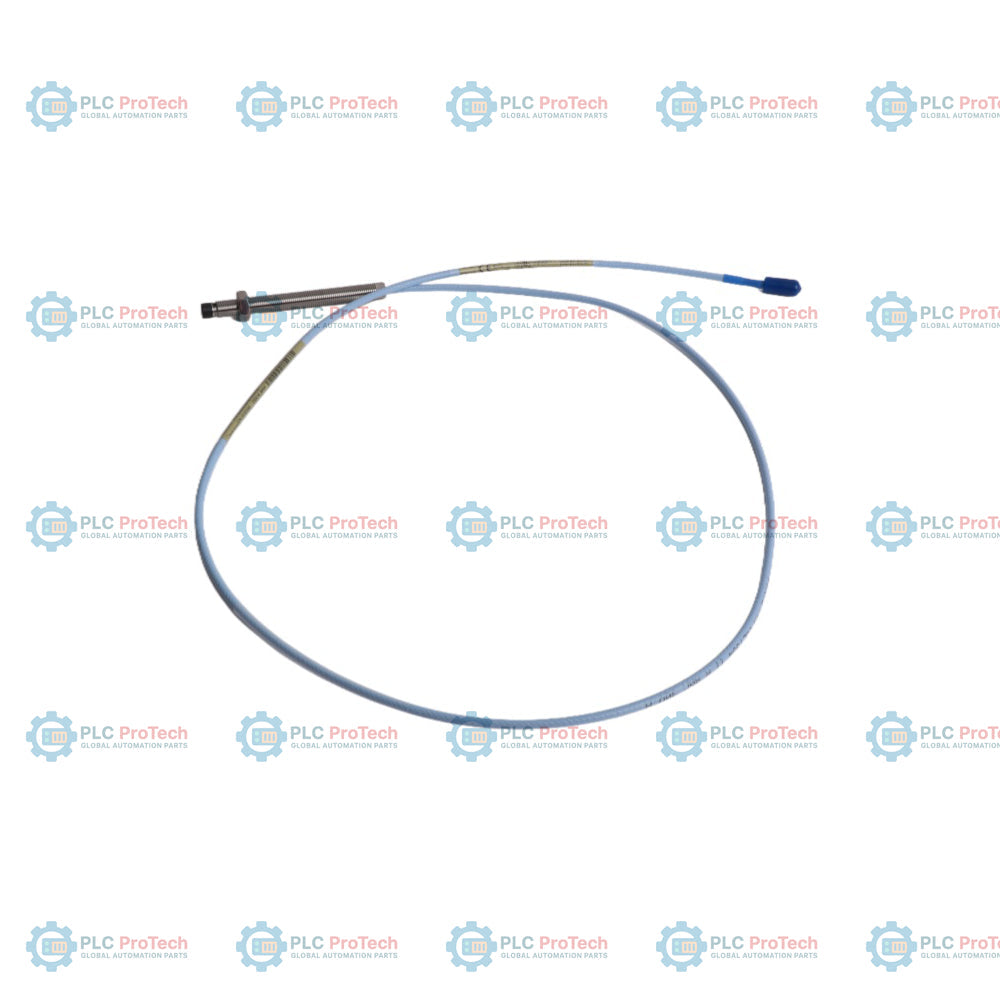

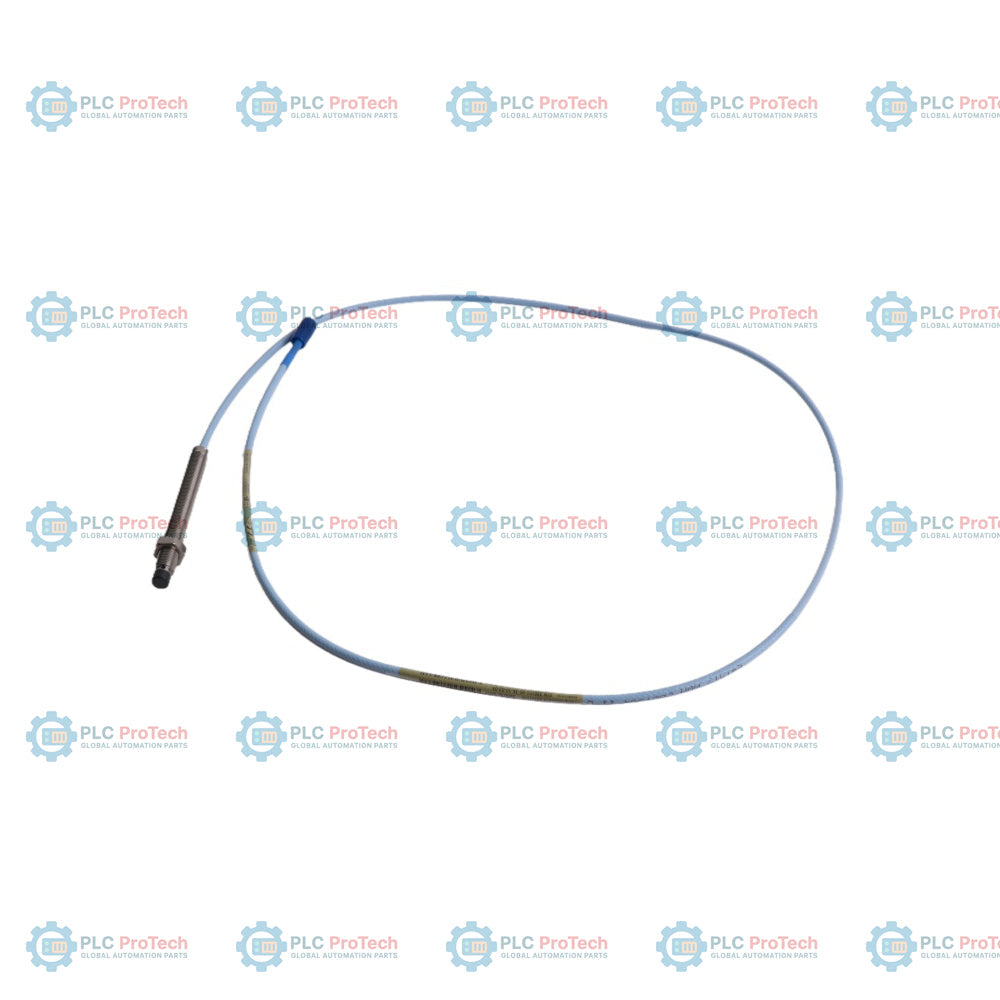

Der Bently Nevada 330101-00-34-15-02-05 ist ein speziell konfigurierter 8-mm-Näherungstaster der Serie 3300 XL. Diese Version wurde ohne mechanische Armierung entwickelt und verfügt über ein Gehäuse mit 3/8-24-UNF-Gewinde, das für Einbauorte ausgelegt ist, an denen Platzverhältnisse und Gewindeabmessungen eine präzise Gehäusekonfiguration erfordern. Dieses spezielle Gerät verfügt über eine gewindefreie Länge von 0,0 Zoll, eine Gesamtgehäuselänge von 3,4 Zoll sowie ein integriertes Standardkabel mit 1,5 Metern (4,9 Fuß), das in einem koaxialen Miniatur-ClickLoc-Steckverbinder endet. Außerdem verfügt es über umfassende CSA-, ATEX- und IECEx-Zulassungen für explosionsgefährdete Bereiche (Option 05) für eine zuverlässige dauerhafte Installation in gefährlichen industriellen Atmosphären.

Dieser berührungslose Sensor arbeitet nach dem Wirbelstromprinzip und misst hochpräzise dynamische Wellenschwingungen sowie die statische Position. Er dient als zentrale Wandlerkomponente im Bently Nevada 3300 XL 8-mm-Wandlersystem und wird direkt mit einem externen Verlängerungskabel und einem Proximitor-Sensor der Serie 330180 verbunden. Die vollständige Kette übermittelt wichtige dynamische Spannungssignale an den Maschinenschutz, beispielsweise das 3500-Racksystem, um katastrophale Ausfälle an Dampfturbinen, Gasturbinen, Kompressoren und Hochdruckpumpen zu verhindern.

Merkmale

• Unarmiertes Gehäuse mit 3/8-24-UNF-Gewinde: Ermöglicht die direkte Installation im Gehäuse, wenn kein äußerer Panzerschutz erforderlich ist.
• Vollständig mit Gewinde versehene Gehäuselänge von 3,4 Zoll: Ermöglicht die Verwendung tiefer Montagehalterungen ohne gewindefreie Länge (0,0 Zoll) für bündige oder tiefe Gehäuseprofile.
• Integriertes 1,5-Meter-Kabel: Kompakte Standardkabellänge, die bei der Integration in die gesamte 5-Meter- oder 9-Meter-Wandlerkette die korrekte Kalibrierung gewährleistet.
• Koaxialanschluss ClickLoc: Ausgestattet mit einem koaxialen Miniatur-ClickLoc-Steckverbinder für robuste, vergoldete und rauscharm ausgelegte Verbindungen.
• Schutz für explosionsgefährdete Bereiche: Standardmäßig mit Zulassungen gemäß Option 05 (CSA, ATEX, IECEx) für eigensichere und nicht funkende Umgebungen.
• Robuste industrielle Bauweise: Die direkt in das Edelstahlgehäuse eingegossene PPS-Spitze gewährleistet eine außergewöhnliche Abdichtung gegen Feuchtigkeit, Öle und Umgebungen mit hohen Temperaturen.

Anwendungen

Dieser Näherungstaster wird zur Zustandsüberwachung und zum Schutz von industriellen Hochleistungs-Rotationsmaschinen eingesetzt. Typische Anwendungen umfassen:

• Radial shaft vibration measurement on steam and gas turbine bearings.
• Messung der radialen Wellenschwingung an Lagern von Dampf- und Gasturbinen.
• Überwachung der axialen Schubposition und Verschiebung in Zentrifugalkompressoren.
• Rotordynamische Überwachung an Hochdruck-Speisewasserpumpen von Kesseln und Industrieventilatoren.

Kontinuierliche Überwachung kritischer rotierender Komponenten in petrochemischen Anlagen, Raffinerien und Kraftwerken.

CSA-, ATEX-, IECEx-Zulassungen

Installationsrichtlinien

Stellen Sie den ordnungsgemäßen Systembetrieb sicher, indem Sie diese zertifizierten Installationsverfahren befolgen:

• Stellen Sie den mechanischen Abstand zwischen Sonde und Zielwelle gemäß den Kalibrierungsspezifikationen des Systems ein; typischerweise sollte bei einem Abstand von etwa 1,27 mm (50 mil) eine Spannungsausgabe im mittleren Bereich erreicht werden.
• Führen Sie das unarmierte Kabel sicher durch einen geeigneten Kabelkanal oder Schutzkanäle, um es vor Umwelteinflüssen und mechanischem Einklemmen zu schützen.
• Stellen Sie ausreichende bauliche Abstände um die 8-mm-Spitze sicher, um Interferenzen durch benachbartes Metall zu vermeiden, die das Wirbelstromfeld verfälschen können.
• Stellen Sie eine ordnungsgemäße Systemerdung sicher, indem Sie Kabelschirme nur am Monitor oder an der Klemmenleiste der Barriere anschließen und das Sondengehäuse zur Vermeidung von Erdschleifen isoliert lassen.

Konformität und Zertifizierungen

• CSA: Zertifiziert für explosionsgeschützte, staubzündgeschützte und eigensichere Installationen in Nordamerika.
• ATEX: Für den Einsatz in potenziell explosiven Atmosphären in den europäischen Mitgliedstaaten zugelassen.
• IECEx: International zertifiziert für explosionsgefährdete Gas- und Staubatmosphären.
