Beschreibung

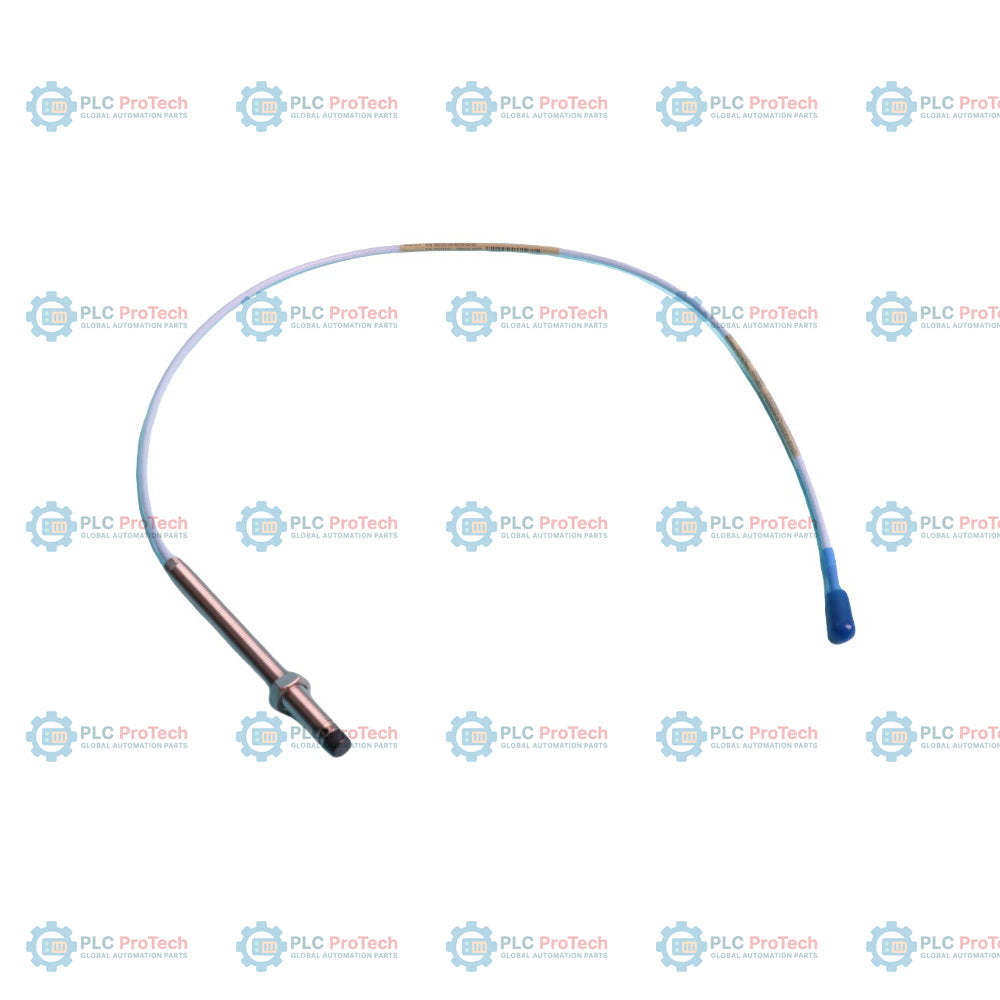

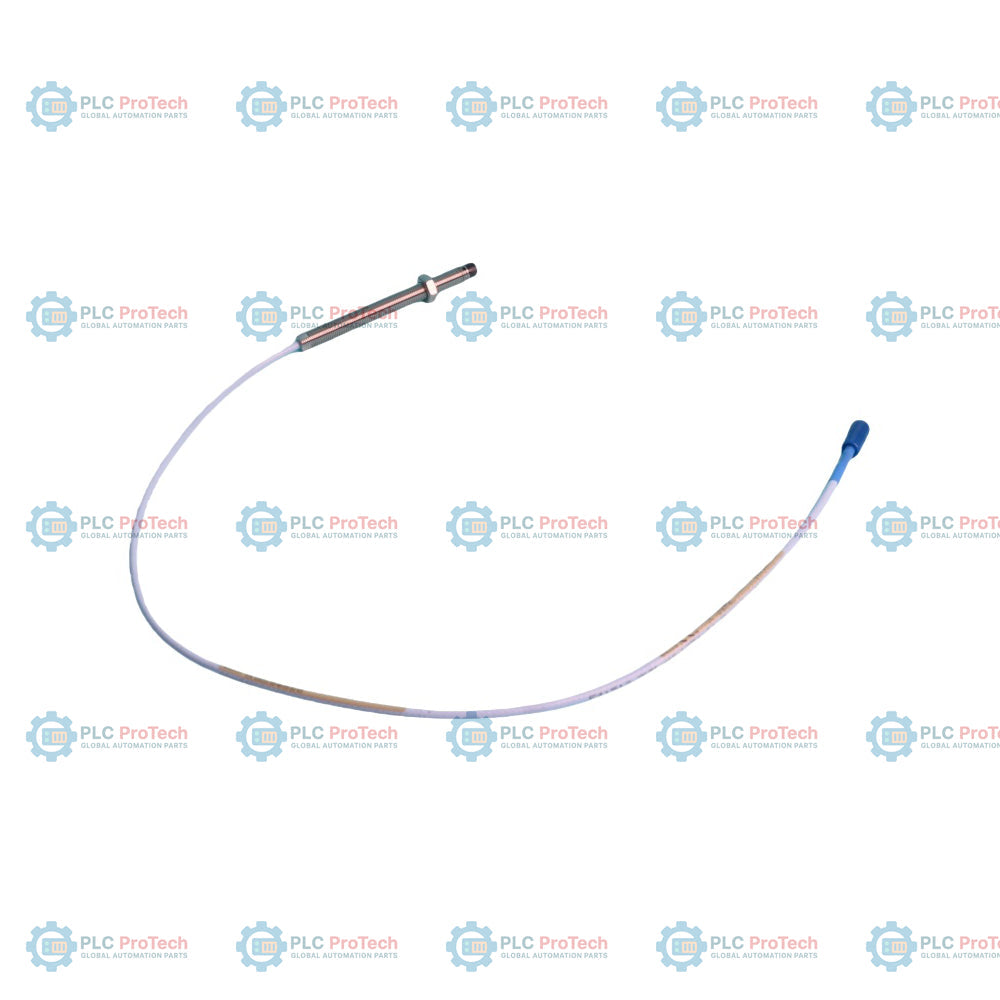

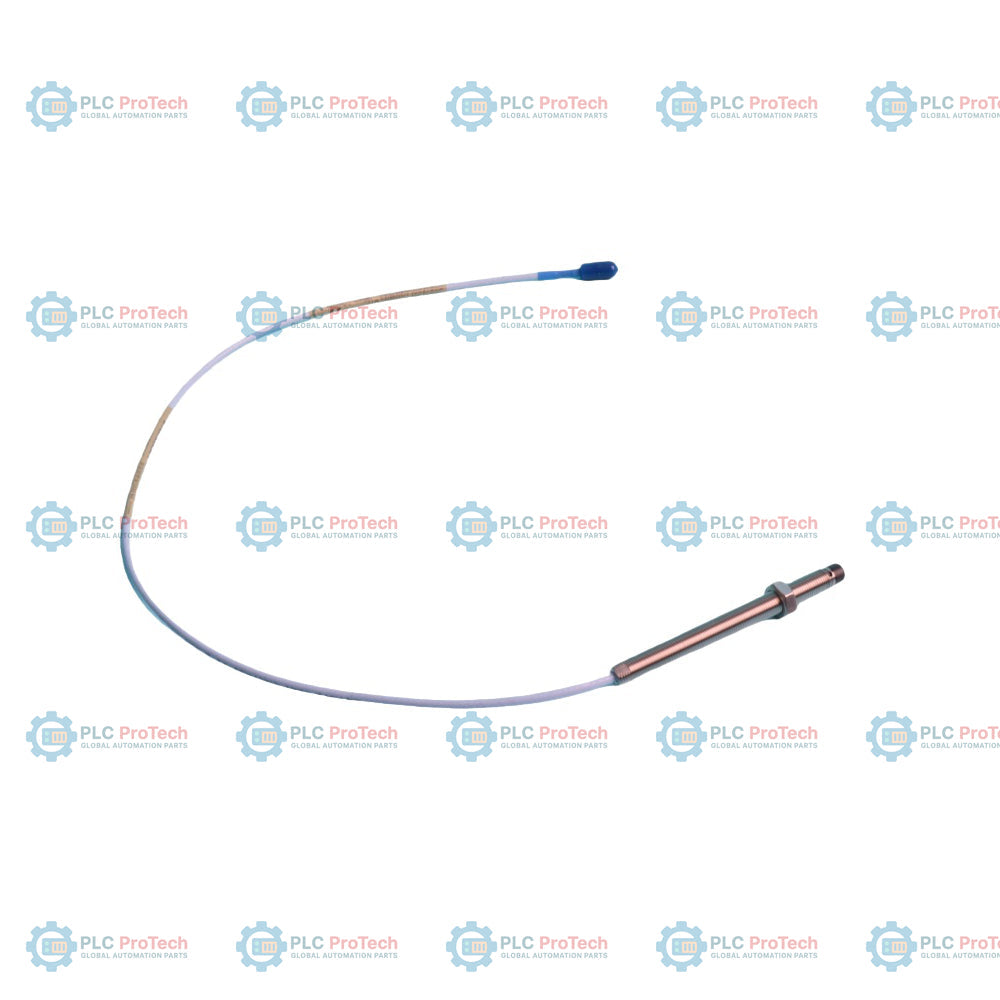

Für spezielle Maschinenschutzanwendungen, die eine direkte Abdichtung als Flüssigkeitsbarriere erfordern, ist der Bently Nevada 330101-00-43-15-12-05 eine ungepanzerte, geschraubte 8-mm-Näherungssonde mit einer 3/8-24-UNF-Gewindekonfiguration, einem vollständig mit Gewinde versehenen Gehäuse (0,0 Zoll gewindelose Länge) und einer Gehäusegesamtlänge von 4,3 Zoll. Im Gegensatz zu Standardkabelkonfigurationen verfügt diese spezielle Variante über ein integriertes FluidLoc-Kabel mit einer Länge von 1,5 Metern (4,9 Fuß), das verhindert, dass Prozessöl oder andere Flüssigkeiten durch die innere Kabelstruktur wandern. Diese mit einem koaxialen ClickLoc-Miniaturstecker mit Stiftkontakten ausgestattete und nach CSA, ATEX sowie IECEx für explosionsgefährdete Bereiche zertifizierte Sonde dient als hochintegriertes Sensorelement im 3300-XL-Näherungswandlersystem für berührungslose Messungen von Wellenschwingungen und -verschiebungen.

Diese Messsonde arbeitet nach dem Wirbelstromprinzip und liefert eine Ausgangsspannung, die direkt proportional zum Abstand zwischen der Sondenspitze und dem beobachteten Zielobjekt (typischerweise Stahl AISI 4140) ist. In Kombination mit einem 330180 Proximitor-Sensor und einem 3300 XL Verlängerungskabel ermöglicht das System außergewöhnlich stabile und hochpräzise Messungen gemäß den Standardanforderungen von API 670. Da jede Komponente abwärtskompatibel und austauschbar ist, wird die Lagerhaltung von Ersatzteilen vereinfacht und die individuelle Kalibrierung der Komponenten auf dem Prüfstand überflüssig.

Funktionen

• Berührungslose Wirbelstrommessung für dynamische und statische Messungen zur präzisen Überwachung von Wellenschwingungen und -position.
• Die FluidLoc-Kabelkonstruktion verhindert, dass Prozessöl, Feuchtigkeit und andere Flüssigkeiten entlang des Kabelmantelinneren aus dem Maschinengehäuse austreten.
• Robuster Formkörper mit einem Spitzendurchmesser von 8 mm und hochstabiler TipLoc-Verbindung, die maximale strukturelle Festigkeit zwischen der Sondenspitze und dem Edelstahlgehäuse gewährleistet.
• Der handfest anziehbare koaxiale ClickLoc-Steckverbinder verfügt über einen sicheren Verriegelungsmechanismus, der ein Verdrehen und Lösen bei starken Maschinenvibrationen verhindert.
• Vollständig kompatibel und austauschbar mit standardmäßigen Bently Nevada 3300 XL- und Nicht-XL-Komponenten der 3300-Serie für 5-mm- und 8-mm-Systeme.
• Das Zulassungspaket für Option 05 ermöglicht die Installation in explosionsgefährdeten Bereichen mit CSA-, ATEX- und IECEx-Zertifizierungen.

Anwendungen

• Berührungslose Messung von Wellenschwingungen und Analyse dynamischer Bewegungen in schnelllaufenden rotierenden Maschinen.
• Messung der axialen Schubverschiebung und der Rotorposition an Gleitlagersystemen.
• Permanente Maschinenschutzinstallationen an industriellen Dampfturbinen, Gasturbinen und Turbokompressoren.
• Hochzuverlässige Überwachung von Drehzahl- und Phasenreferenzen (Keyphasor-Anwendungen).
• Umgebungen, in denen jegliche Ölverlagerung entlang des Kabelwegs des Wandlers ausgeschlossen sein muss.

Bestellinformationen

Technische Spezifikationen

Anschlüsse und Schnittstellen

Installationsrichtlinien

• Senkrechte Montage: Stellen Sie sicher, dass der Gewindesondenkörper senkrecht zum erfassten Wellenziel montiert ist. Eine fehlerhafte Ausrichtung kann zu einer Kalibrierabweichung führen.
• Spaltanpassung: Stellen Sie den mechanischen Sondenspalt auf den vorgesehenen Betriebsbereich ein (typischerweise 1,27 mm oder 50 mil), um das Sensorsignal im linearen Bereich zu zentrieren.
• Anzugsmoment der Sicherungsmutter: Wenden Sie das korrekte Anzugsmoment für die 3/8-24-UNF-Befestigungsmutter an, um ein mechanisches Losdrehen durch Betriebsvibrationen zu verhindern. Verwenden Sie wie empfohlen Sicherungsscheiben oder vorgebohrte Löcher für Sicherungsdraht.
• Kabelschutz: Obwohl dieses FluidLoc-Kabel einen internen Öl-Bypass verhindert, muss das Kabel von scharfen Kanten ferngehalten und darf nicht unter Spannung verlegt werden. Beachten Sie einen Mindestbiegeradius von 25,4 mm (1,0 Zoll).
• Schirmerdung: Stellen Sie sicher, dass die Schirme der Verlängerungskabel elektrisch durchgängig sind und nur am Anschlussklemmenblock der Proximitor-Halterung geerdet werden, um Erdschleifen zu verhindern.

Konformität und Zertifizierungen

• CSA/c-us: Klasse I, Zone 0, Ex ia IIC; Klasse I, Div. 1, Gruppen A, B, C, D (bei Installation mit zugelassenen Barrieren)
• ATEX/IECEx: II 1 G Ex ia IIC T5...T1 Ga; II 3 G Ex ec IIC T5...T1 Gc
• Schutzart: Bei ordnungsgemäßer Installation erfüllt die Sondenspitze die Schutzart IP68 und bietet hervorragenden Schutz vor Prozessverunreinigungen.
