Beschreibung

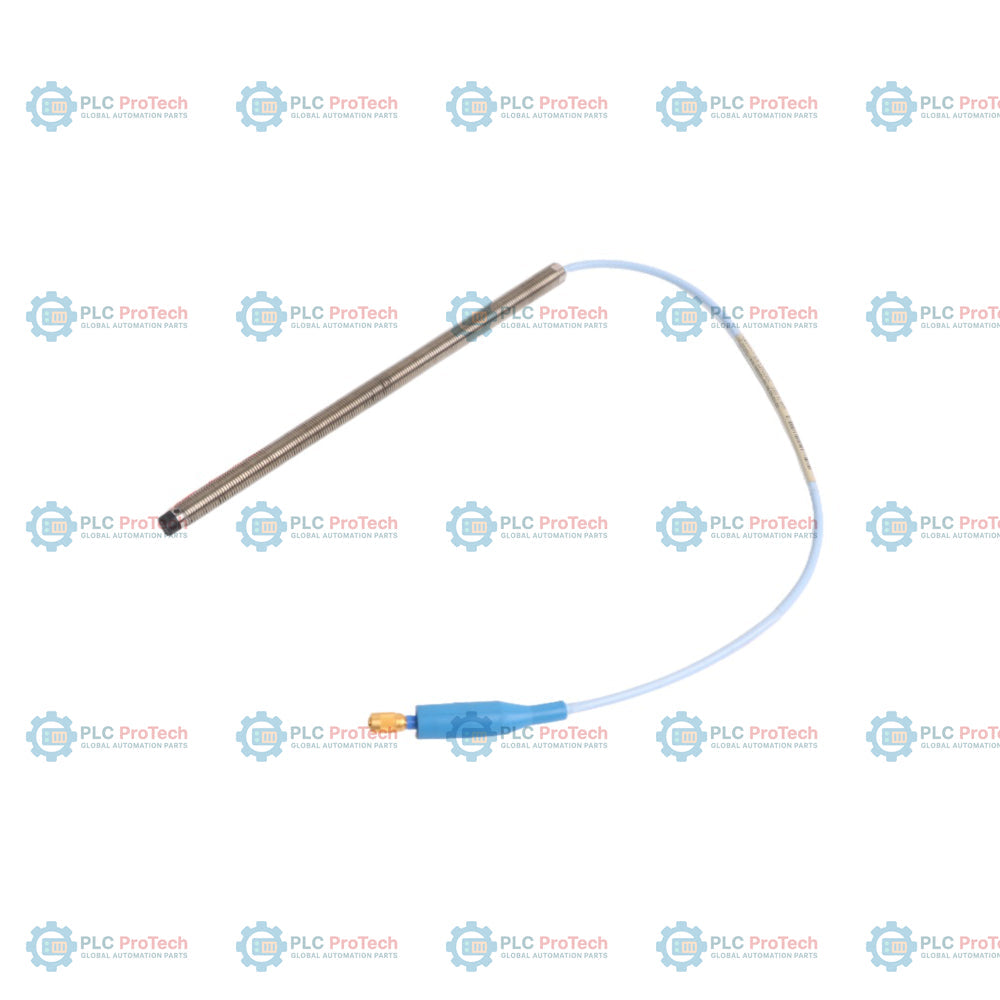

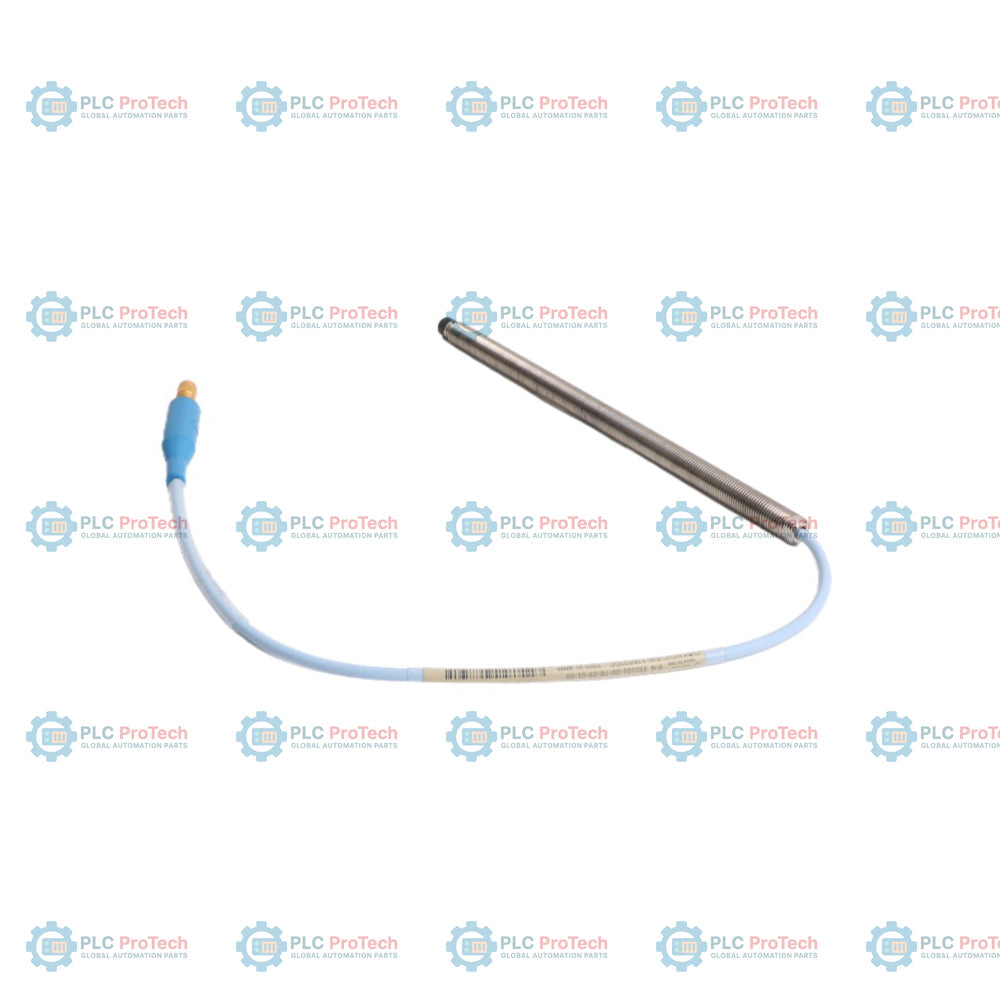

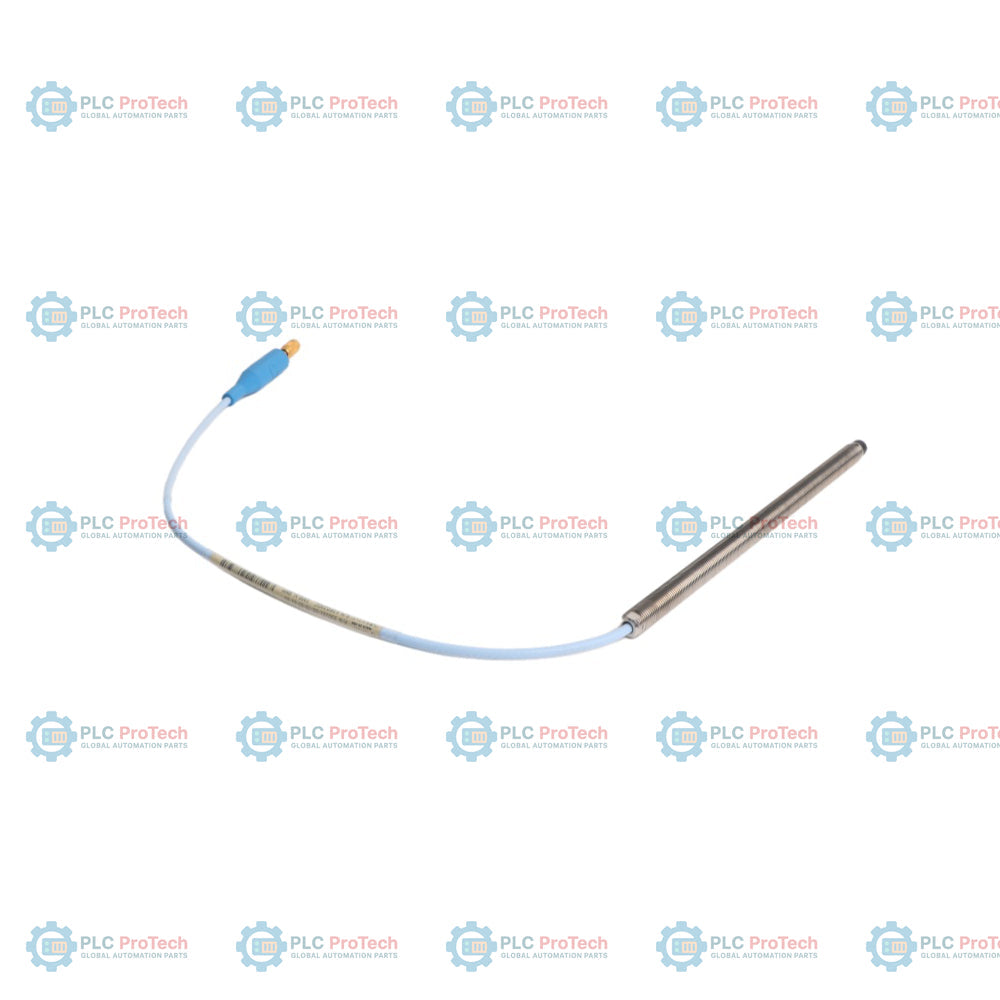

Die Bently Nevada 330101-00-77-15-12-05 ist eine 8-mm-Näherungssonde aus der Familie des 3300 XL 8 mm-Näherungswandlersystems. Diese speziell für anspruchsvolle Umgebungen mit Ölspritzern und hohem Flüssigkeitsaufkommen konfigurierte Variante verfügt über die patentierte FluidLoc-Kabelkonstruktion. Das FluidLoc-Design verhindert, dass Schmieröle und andere Prozessflüssigkeiten entlang der Kabelinnenseite in den trockenen Bereich der Maschine gelangen. Die Sonde verfügt über ein vollständig mit Gewinde versehenes, 7,7 Zoll langes Gehäuse aus Messing/Edelstahl mit einer gewindefreien Länge von 0,0 Zoll und eignet sich daher ideal für tiefe Gewindebohrungen in Lagergehäusen.

Nach dem Wirbelstromprinzip arbeitet diese berührungslose Sonde und ermöglicht präzise, kontinuierliche Messungen von Schwingungen und Wellenauslenkung. Sie ist für den Einsatz als Teil eines vollständigen 3300 XL-Kreises ausgelegt und wird über ihren Miniatur-Koaxialstecker ClickLoc mit einem 3300 XL-Verlängerungskabel und einem Proximitor-Sensor verbunden, der die Signale an ein 3500-Rack oder andere TSI-Sicherheitsschutzsysteme weiterleitet.

Merkmale

• FluidLoc-Kabelschutz: Eine spezielle interne Abdichtung verhindert, dass Öl oder andere Flüssigkeiten entlang des Kabelinneren aus der Maschine austreten.
• Vollständig mit Gewinde versehenes Gehäuse: Standardgewinde 3/8-24 UNF-2A erstrecken sich über die gesamte Gehäuselänge von 7,7 Zoll; die gewindefreie Länge beträgt 0,0 Zoll, sodass die Sonde in bestimmte Bohrungs- oder Lagergehäusekonfigurationen passt.
• Miniatur-Koaxialstecker ClickLoc: Der robuste, vergoldete ClickLoc-Stecker sorgt für eine zuverlässige Verbindung, ohne dass Spezialwerkzeuge erforderlich sind.
• Länge von 1,5 Metern: Mit einem integrierten, 1,5 Meter (4,9 Fuß) langen, hochtemperaturbeständigen Koaxialkabel.
• Zulassungen für explosionsgefährdete Bereiche: Mit der Zulassungsoption -05 ausgestattet und entsprechend den Anforderungen von CSA, ATEX und IECEx.
• Hohe Beständigkeit gegen Chemikalien und physikalische Belastungen: Die Sondenspitze aus Polyphenylensulfid (PPS) und das Edelstahlgehäuse bieten hervorragende Beständigkeit gegenüber korrosiven Industriechemikalien und mechanischen Belastungen.

Anwendungen

• Überwachung von Wellenschwingungen und axialer Auslenkung bei Dampf- und Gasturbinen.
• Überwachung von Rotorauslenkung und Verschleiß in Hochdruck-Gaskompressoren.
• Überwachung der Wellenbewegung von Industriepumpen und Schutz vor Lagerverschleiß.
• Permanente Überwachung kritischer rotierender Maschinen in der Stromerzeugung, in petrochemischen Anlagen und in Ölförderanlagen.

Bestellinformationen

Die Bently Nevada 330101-00-77-15-12-05 steht für eine hochspezifische, auf Bestellung gefertigte Konfiguration der Wirbelstrom-Näherungssondenserie 3300 XL 8 mm. Die detaillierte Aufschlüsselung dieses bestellbaren SKU-Codes lautet wie folgt:

Technische Daten

Installationsrichtlinien

• Gewindeeingriff: Sicherstellen, dass der Gewindeeingriff 0.563 Zoll (das 1,5-Fache des Nenndurchmessers des Gewindes) nicht überschreitet, um ein Verklemmen oder eine Beschädigung des Gewindes zu verhindern.
• Kalibrierung des Sondenabstands: Mit der für die Systemkonfiguration geeigneten Sondenabstandsspannung montieren (typischerweise -10 VDC Vorspannung für die Kalibrierung im mittleren Bereich).
• Schutz vor dem Eindringen von Flüssigkeiten: Das FluidLoc-Kabel verhindert zwar interne Leckagen, zur Vermeidung äußerer Prozessleckagen jedoch Dichtmittel für Gewinde oder einen O-Ring an der Gehäusemontage verwenden.
• Kabelführung: Stellen Sie sicher, dass die Anforderungen an den Mindestbiegeradius eingehalten werden, und führen Sie die Kabel durch einen dafür vorgesehenen Kabelkanal, um mechanische Beschädigungen oder elektromagnetische Störungen zu vermeiden.
• Steckersicherheit: Koaxialstecker ClickLoc handfest anziehen, bis sie einrasten. Es sind keine speziellen Installationswerkzeuge erforderlich. Nicht mit Schraubenschlüsseln oder Zangen überdrehen, außer beim Verbinden von Nicht-XL-Steckern.

Konformität und Zertifizierungen

• Behördliche Zulassungen (Option -05): Für explosionsgefährdete Umgebungen gemäß den Richtlinien CSA, ATEX und IECEx geprüft und zertifiziert.
• Ex-Klassifizierungen: Klasse I, Zone 0, 1 oder 2, Gruppe A, B, C, D (soweit nach den Regeln für die Eigensicherheit anwendbar).
• RoHS: Konform mit den Beschränkungen für gefährliche Stoffe in elektrischen Geräten.
