Beschreibung

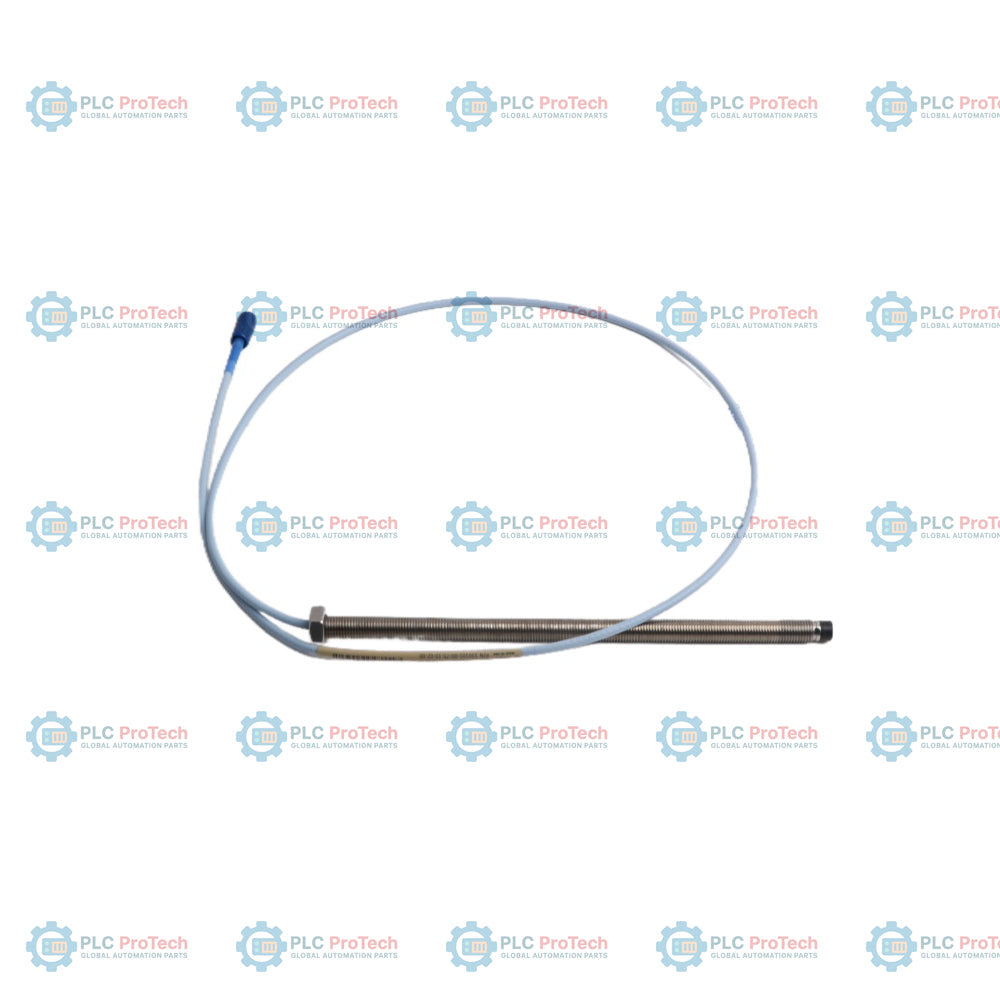

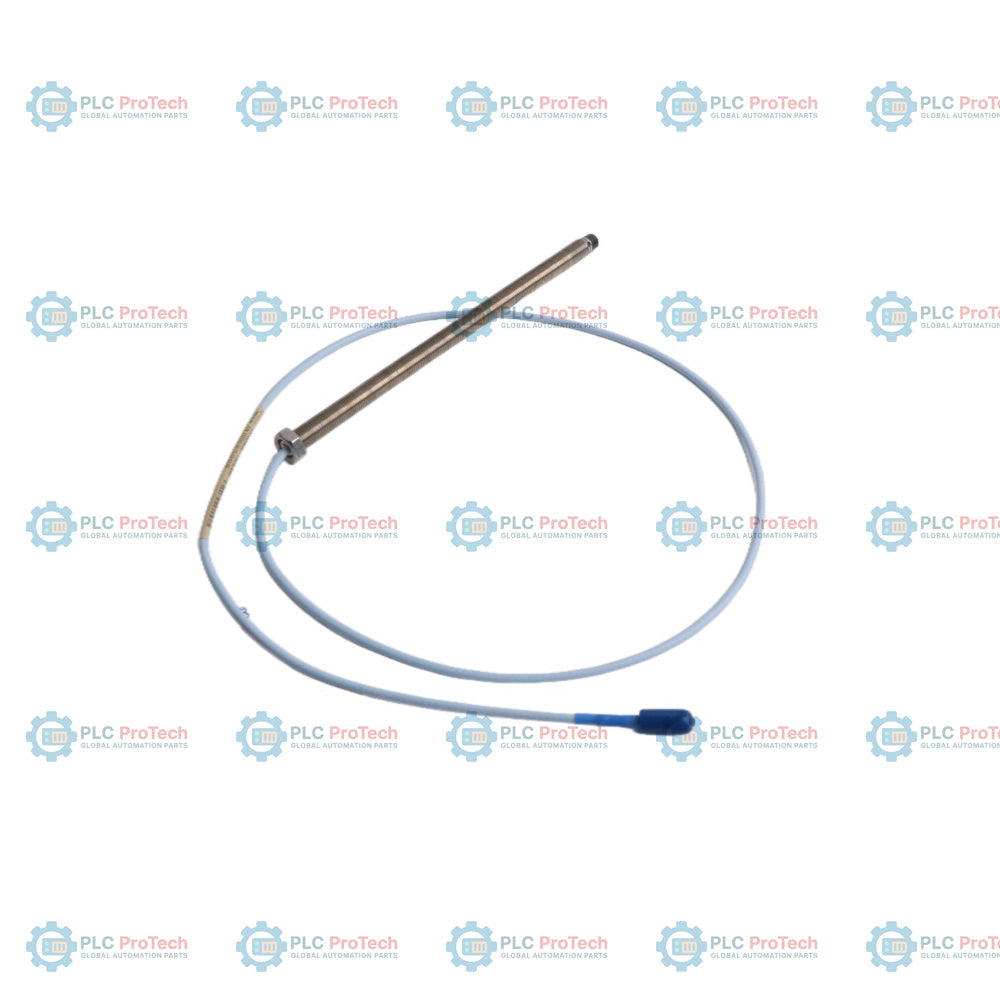

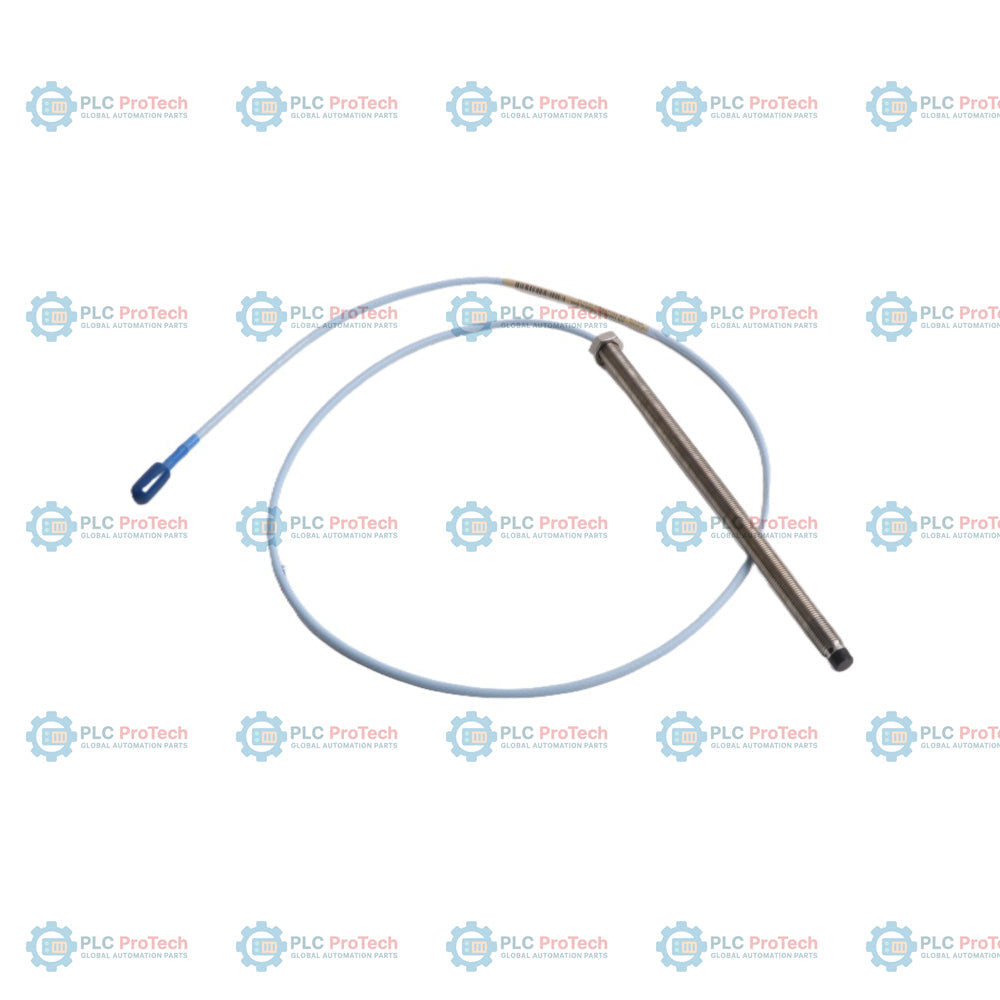

Die Bently Nevada 330101-00-77-20-02-00 ist eine 8-mm-Näherungssonde der branchenüblichen 3300 XL-Serie für Maschinenschutz- und Zustandsüberwachungssysteme. Dieser berührungslose Wirbelstromsensor wurde für hochzuverlässige Industrieanwendungen entwickelt und liefert äußerst präzise Auslenkungsmessungen, sodass Bediener die Wellenposition und die radiale Schwingung rotierender Maschinen überwachen können. Durch die Erfassung des Abstands zwischen der Sondenspitze und einem leitfähigen Metallziel fungiert er als wichtiger Frühwarnsensor gegen Maschinenverschleiß, Unwucht oder Ausrichtungsfehler.

Diese spezielle Variante ist mit einer gewindefreien Länge von 0,0 Zoll (Option 00) und einer Gesamtlänge des Gehäuses von 7,7 Zoll (Option 77) konfiguriert. Der vollständig mit Gewinde versehene, verlängerte Edelstahlkörper eignet sich ideal für Montagekonfigurationen mit tiefer Einbringung in Lagergehäusen oder Maschinengehäusen, bei denen eine große Gewindeeinschraublänge erforderlich ist. Er verfügt über eine Gesamtkabellänge von 2,0 Metern (Option 20) mit standardmäßigem, nicht armiertem Koaxialkabel, das mit einem miniaturisierten ClickLoc-Stecker (Option 02) abgeschlossen ist. Diese Konfiguration ist ohne behördliche Zulassungen (Option 00) ausgeführt und stellt damit eine besonders kostengünstige und zuverlässige Wahl für den allgemeinen Schutz rotierender Maschinen in nicht explosionsgefährdeten Industrieumgebungen dar.

Merkmale

• Standard-Sondenspitze mit 8 mm Durchmesser, optimal für berührungslose Messungen von Schwingung und Position.
• Vollständig mit 3/8-24 UNF-2A-Gewinde versehener Edelstahlkörper mit 0,0 Zoll gewindefreier Länge und einer Gesamtlänge des Gehäuses von 7,7 Zoll.
• Standardmäßiges 75-Ohm-Koaxialkabel mit einer Gesamtsystemlänge von 2,0 Metern (6,6 Fuß) und ohne schützende Armierung.
• Hochwertiger, miniaturisierter ClickLoc-Koaxialstecker mit Stiftkontakten für eine zuverlässige und schnelle Verbindung zu Verlängerungskabeln.
• Robuste Viton-O-Ring-Dichtung zwischen Sondenspitze und Edelstahlgehäuse, die Druckunterschieden standhält.
• Keine behördlichen Zulassungen erforderlich, wodurch eine wirtschaftliche Sensorkonfiguration für Maschineninstallationen in sicheren Bereichen möglich ist.

Anwendungen

Die Näherungssonde Bently Nevada 330101-00-77-20-02-00 wird in zahlreichen Schwerindustrien wie Energieerzeugung, Öl und Gas, Petrochemie und Wasseraufbereitung eingesetzt. Typische Maschinenanwendungen umfassen:

• Überwachung der radialen Wellenschwingung an Dampf- und Gasturbinen.
• Messung der axialen Schubposition an hochtourigen Zentrifugalkompressoren und -pumpen.
• Überwachung der Rotorauslenkung und Exzentrizität in Industriegeneratoren und großen Elektromotoren.
• Verfolgung der Wellenmittellage in Gleitlagern.
• In Bently-Nevada-3500-Racksysteme integrierte kontinuierliche Überwachungs- und Schutzkreise.

Bestellinformationen

Keine behördlichen Zulassungen erforderlich

Installationsrichtlinien

Um einen ordnungsgemäßen Betrieb sicherzustellen und Messfehler zu vermeiden, sollte die Näherungssonde Bently Nevada 330101-00-77-20-02-00 gemäß den folgenden technischen Standards installiert werden:

• Kalibrierung des Zielabstands: Stellen Sie den physikalischen Abstand zwischen Sondenspitze und Ziel (typischerweise 1,27 mm oder 50 mil) so ein, dass eine nominale Systemausgangsspannung von -10 Vdc erreicht wird und die Messung im linearen Bereich zentriert ist.
• Seitlicher Abstand zu Metall: Halten Sie um die Sondenspitze einen Mindestabstand von mindestens dem Dreifachen des Sondenspitzen-Durchmessers (24 mm) ein, um Übersprechen oder Störungen durch umliegende Montagehalterungen zu verhindern.
• Biegeradius des Koaxialkabels: Halten Sie beim Verlegen von Standard-Koaxialkabeln einen physikalischen Mindestbiegeradius von 25,4 mm (1,0 Zoll) ein, um den Innenleiter vor Beschädigungen zu schützen.
• Schirmerdung: Stellen Sie sicher, dass die Schirme der Sonde und des Verlängerungskabels elektrisch vom Maschinenerdungssystem isoliert und mit der zentralen Erdungsklemme am Gehäuse des Proximitor-Sensors verbunden sind.
• Drehmomentbegrenzungen: Ziehen Sie die Sicherungsmuttern mit einem maximalen Drehmoment von 33,9 N-m (300 in-lb) an, um Verformungen des Gehäuses oder ein Verklemmen der Gewinde zu verhindern.
