Beschreibung

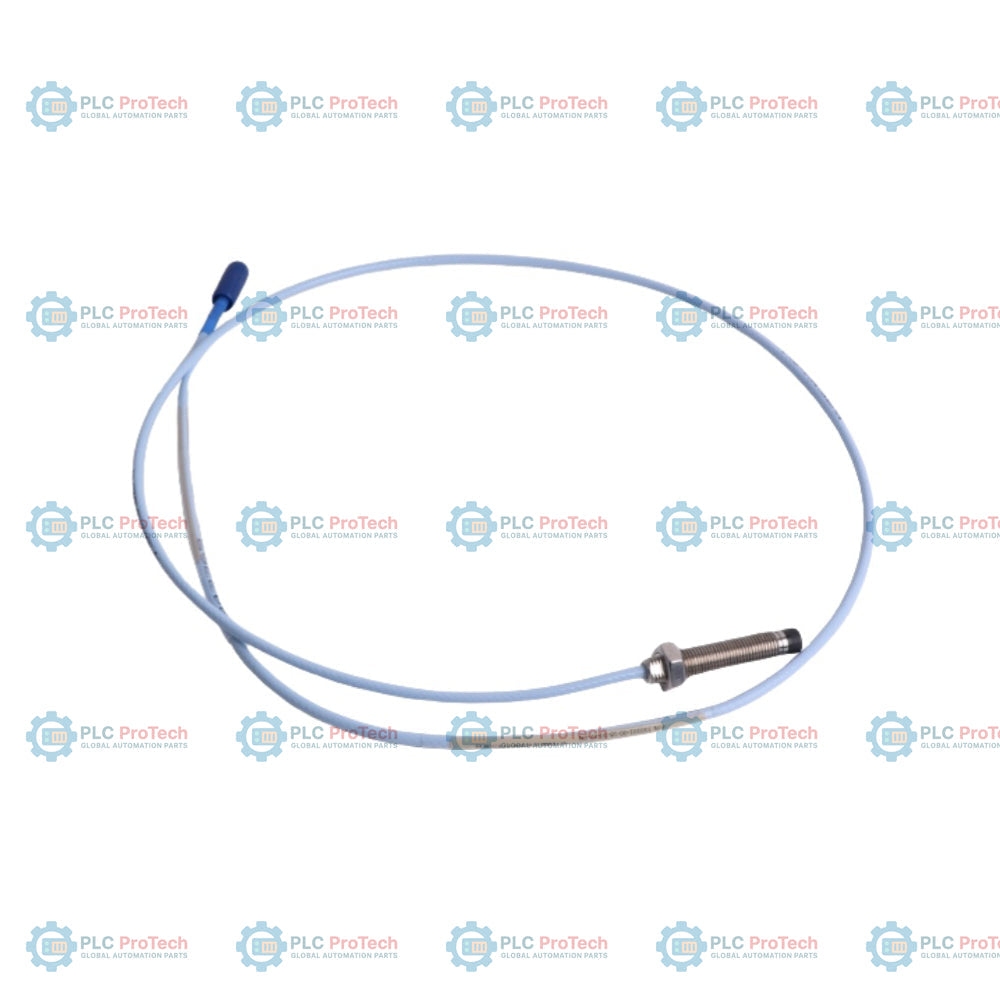

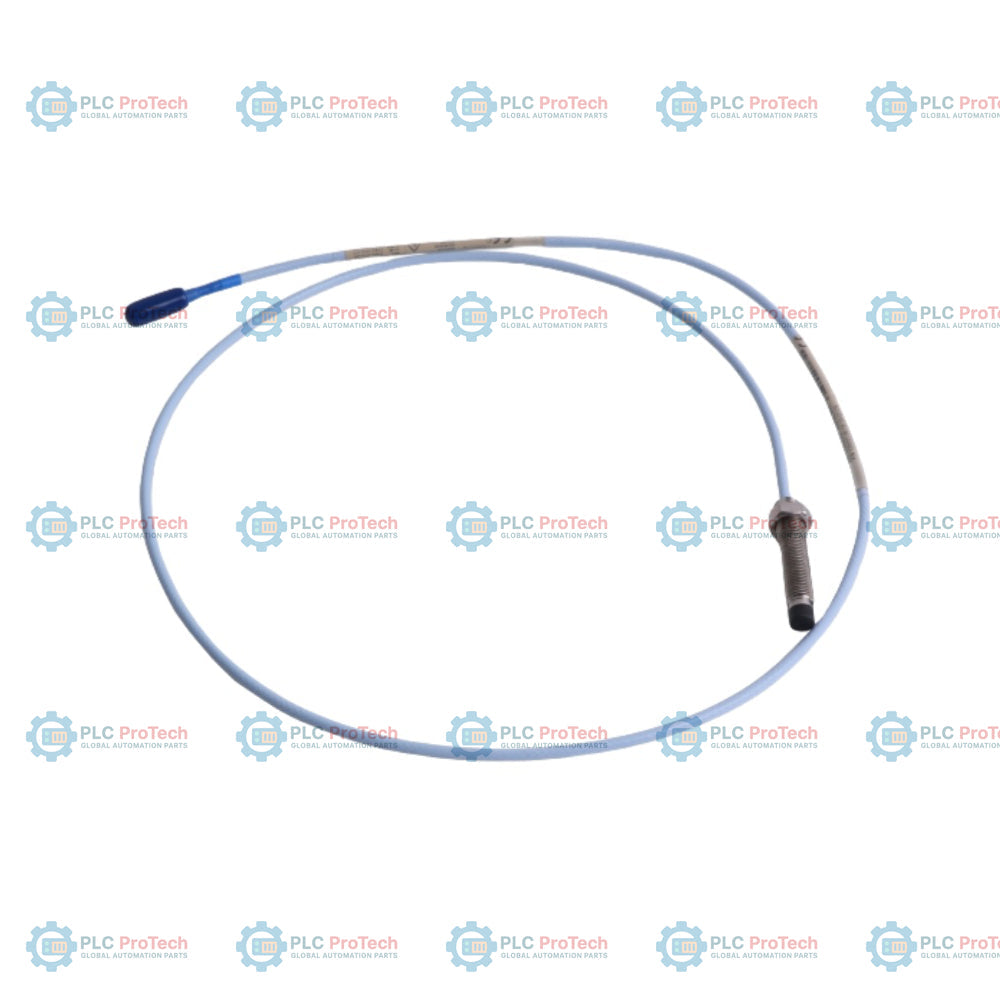

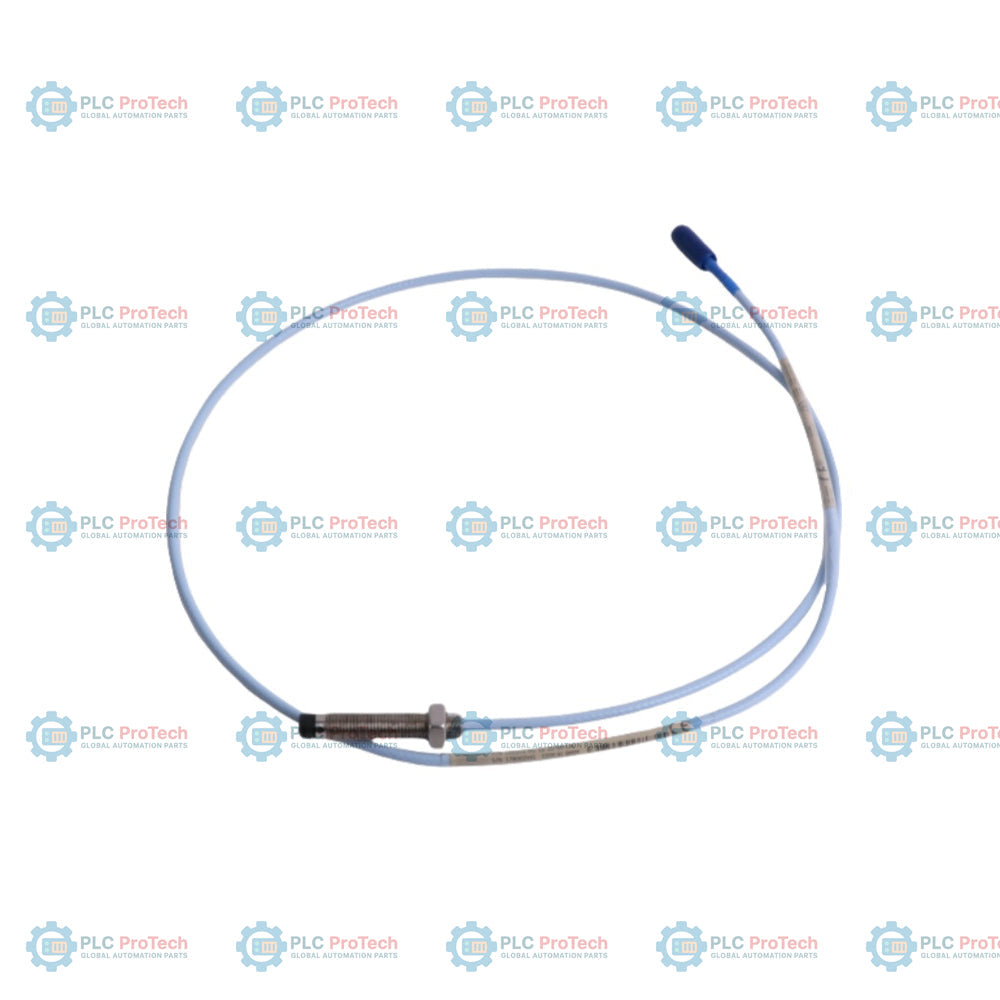

Zum Schutz kritischer Maschinen dient der Bently Nevada 330101-00-80-20-02-05 als hochpräzise 8-mm-Näherungssonde für berührungslose Messungen von Wellenschwingungen und axialer Position. Als Kernkomponente des 3300 XL 8 mm Proximity Transducer Systems nutzt diese Sonde die Wirbelstromtechnologie, um selbst unter anspruchsvollen Bedingungen eine außergewöhnlich genaue Wegverfolgung zu ermöglichen. Diese spezifische Ausführung verfügt über eine vollständig mit Gewinde versehene Gehäuselänge von 8,0 Zoll und eine gewindefreie Länge von 0,0 Zoll und eignet sich daher ideal für bündige Einbaumontagen mit tiefer Einstecktiefe in Lagergehäusen und Maschinenverkleidungen, bei denen keine gewindefreien Abstände erforderlich sind. Ausgestattet mit einem standardmäßigen 2,0 Meter langen Koaxialkabel und einem kleinen ClickLoc-Steckverbinder lässt sich diese nicht armierte Sonde nahtlos mit 3300 XL-Verlängerungskabeln und Proximitor-Sensoren kombinieren.

Im Gegensatz zu alternativen Varianten derselben Produktreihe mit Schutzarmierung oder metrischen Gewinden bietet diese nicht armierte Ausführung mit 3/8-24-UNF-Gewinde standardmäßige Flexibilität bei der Verlegung durch enge Leitungen und Maschineninnenräume. Mit umfassenden CSA-, ATEX- und IECEx-Zulassungen für explosionsgefährdete Bereiche (-05-Option) ist diese Sonde für den Dauerbetrieb in explosionsfähigen Atmosphären ausgelegt und gilt damit als Industriestandard für die Überwachung von Dampfturbinen, Gasturbinen, Kompressoren, Pumpen und anderen schnell rotierenden Anlagen.

Merkmale

• Die hochauflösende Spitze mit 8 mm Durchmesser ist für die berührungslose Wirbelstrommessung von Weg und Schwingungen optimiert
• Das vollständig mit Gewinde versehene Edelstahlgehäuse mit einer Länge von 8,0 Zoll (3/8-24 UNF-2A) ermöglicht eine robuste strukturelle Befestigung ohne gewindefreien Abstand
• Das 2,0 Meter lange Standard-Koaxialkabel gewährleistet eine stabile, rauscharme Signalübertragung für zuverlässige Diagnosen
• Der kompakte koaxiale ClickLoc-Steckverbinder sorgt für eine sichere elektrische Verbindung mit geringen Verlusten und vereinfacht die Installation
• Die hochwertige Spitze aus Polyphenylensulfid (PPS) schützt die Messspule vor chemischer Zersetzung, Feuchtigkeit und hohen Temperaturen
• Explosionsgeschützte Zertifizierung gemäß den Normen CSA, ATEX und IECEx für den Einsatz in gefährlichen Industriebereichen
• Universelle Kompatibilität mit Bently-Nevada-3300-XL-Verlängerungskabeln, Proximitor-Sensoren der Serie 330180 und 3500-Überwachungsracks

Anwendungen

Diese Konfiguration des 3300 XL-Näherungsmessfühlers ist für die kontinuierliche Maschinendiagnose und den anlagenweiten Schutz von Betriebsmitteln in verschiedenen Branchen ausgelegt, darunter Energieerzeugung, Öl und Gas sowie chemische Verarbeitung. Zu den typischen Anwendungsszenarien gehören:

• Überwachung der radialen Wellenschwingung an Dampf- und Gasturbinen
• Überwachung des Axialschubs und der Wellenverschiebung an Hochdruckkompressoren
• Messung der Rotorbewegung und Wärmeausdehnung in Industrie­pumpen
• Verfolgung der Wellenmittellinie zur Diagnose von Gleitlagerverschleiß, Fehlausrichtung und Instabilität
• Permanente Schwingungsüberwachung an kritischen rotierenden Maschinen in gefährlichen oder explosionsgefährdeten Umgebungen

Bestellinformationen

Technische Spezifikationen

Installationsrichtlinien

Die Einhaltung der richtigen mechanischen und elektrischen Richtlinien gewährleistet ein optimales Wandlersignal und mechanische Sicherheit:

• Sensorspalt: Montieren Sie den Sensor mit einem Abstand, der Ihrer spezifischen Kalibrierung entspricht. Der nominal empfohlene Abstand für die Überwachung radialer Schwingungen beträgt etwa 1,27 mm (50 mil), was bei einem kalibrierten Proximitor-Sensor einer Ausgangsspannung von -9 V Gleichspannung entspricht.
• Gewindeeingriff: Die maximale Eingriffslänge des Gewindes bei diesem Sensor mit 3/8-24-UNF-Gewinde beträgt 0,563 Zoll (14,3 mm). Üben Sie keinen Druck über diese Tiefe hinaus aus, um ein Verklemmen oder eine Beschädigung des Gehäuses zu vermeiden.
• Kabelführung: Stellen Sie sicher, dass das 2,0-Meter-Sensorkabel sicher durch ein Schutzrohr geführt wird und von Bereichen mit hohen Temperaturen sowie von Stromkabeln ferngehalten wird, die übermäßiges elektromagnetisches Rauschen erzeugen. Achten Sie auf eine ordnungsgemäße Abschirmung und Erdung.
• Steckerverbindung: Ziehen Sie die vergoldeten koaxialen ClickLoc-Steckverbinder handfest an. Verwenden Sie bei der Verbindung mit koaxialen Edelstahlarmaturen ohne XL zunächst Handkraft und ziehen Sie anschließend mit einer Zange um eine weitere 1/8-Drehung an. Nicht überdrehen.

Konformität und Zertifizierungen

Für die weltweite kontinuierliche Maschinendiagnose entwickelt, entspricht dieser Näherungssensor den folgenden Normen:

• ATEX/IECEx: Eigensicher für den Einsatz in explosionsgefährdeten Bereichen der Zone 0, Zone 1 und Zone 2 (Ex ia IIC T5...T1 Ga, Ex nA IIC T5...T1 Gc, Ex ec IIC T5...T1 Gc)
• CSA: Zugelassen für explosionsgefährdete Bereiche der Klasse I, Division 1 und 2, Gruppen A, B, C und D
• RoHS: Vollständig konform mit den europäischen Beschränkungen für gefährliche Stoffe
