Beschreibung

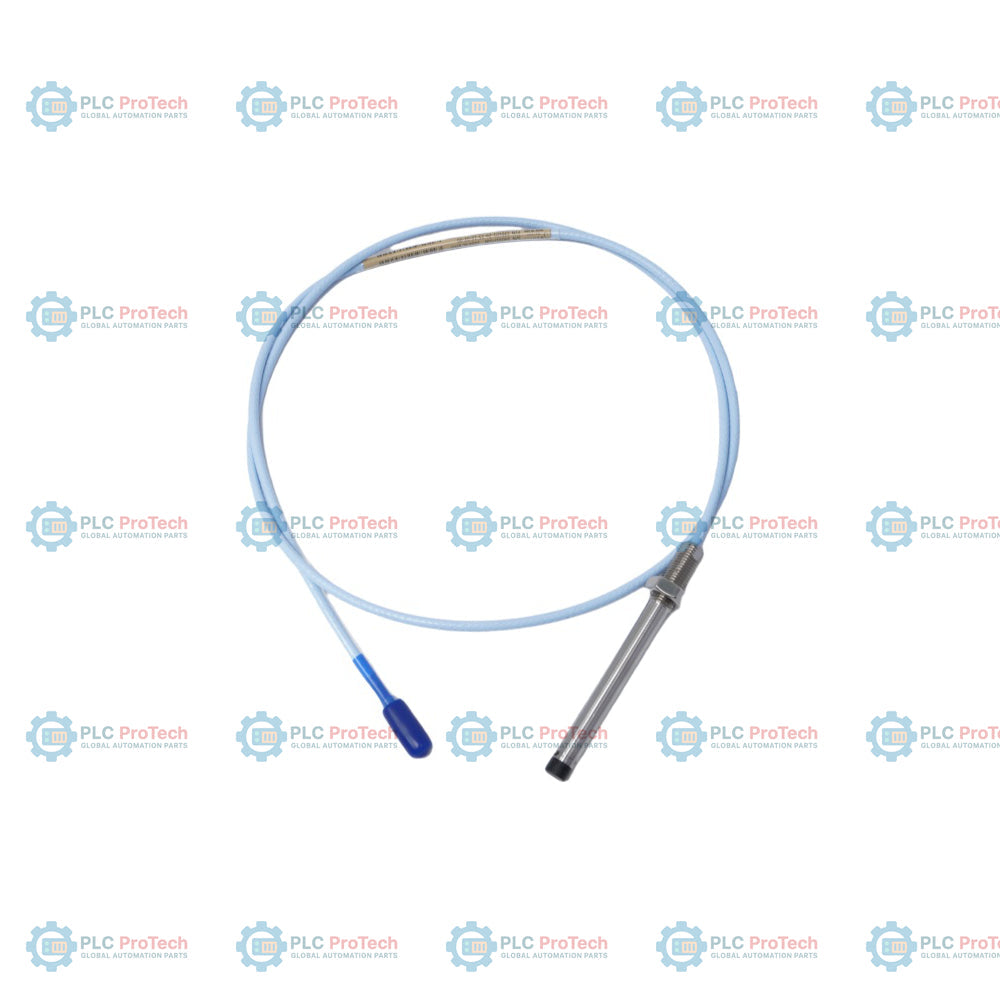

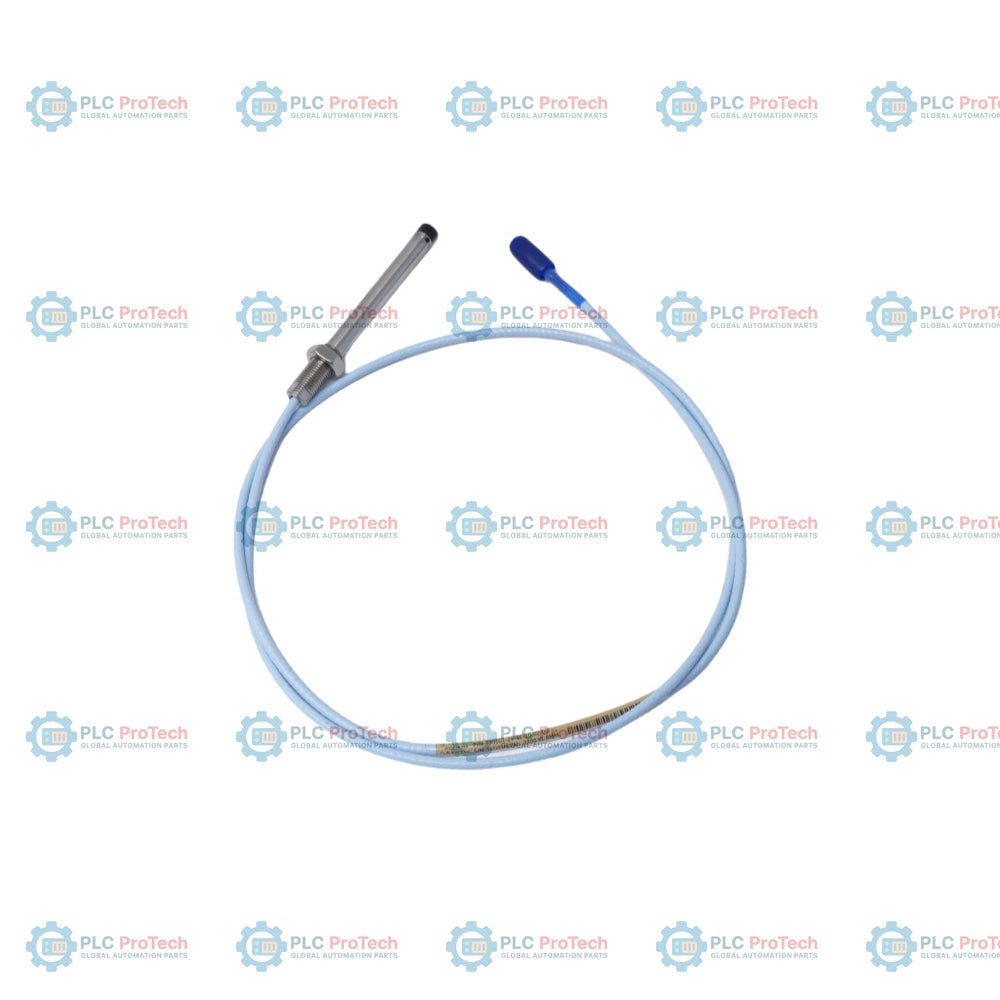

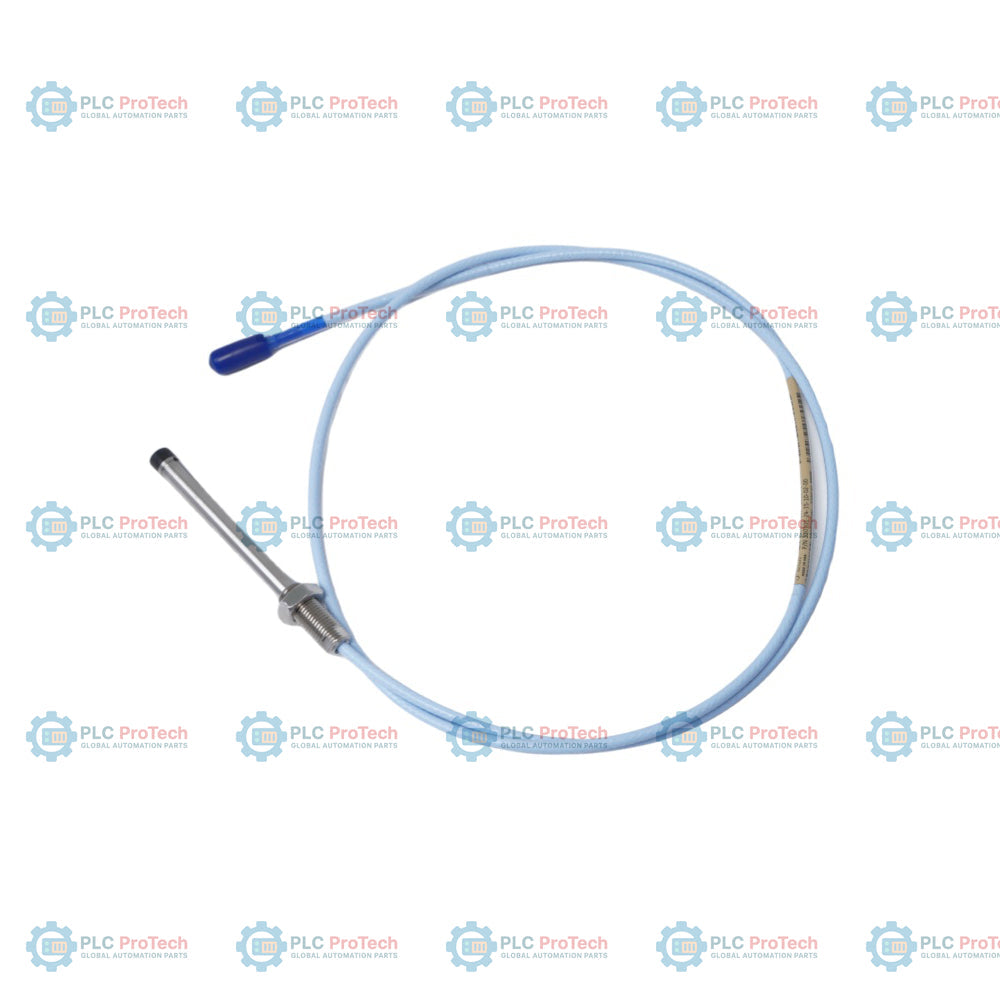

Der Bently Nevada 330101-38-49-20-02-05 ist eine hochpräzise 8-mm-Näherungssonde, die speziell mit einem 3/8-24-UNF-Gewinde, einer gewindelosen Länge von 3,8 Zoll, einer Gehäusegesamtlänge von 4,9 Zoll, einer Gesamtlänge von 2,0 Metern (6,6 Fuß), einem Standardkabel mit einem miniaturisierten koaxialen ClickLoc-Steckverbinder sowie Zertifizierungen mehrerer Prüfstellen (CSA, ATEX, IECEx) für den Einsatz in explosionsgefährdeten Bereichen konfiguriert ist. Diese spezielle unarmierte Ausführung wurde für zuverlässige berührungslose Messungen von Wellenschwingungen und Verlagerungen an räumlich beengten Einbauorten entwickelt, an denen kein Schutzrohr oder keine Metallarmierung erforderlich ist.

Als grundlegende Komponente des 3300 XL 8 mm Proximity Transducer Systems nutzt die Sonde Wirbelstromprinzipien zur Messung des Abstands zu einem leitfähigen Ziel. Diese Daten werden direkt in Wellenschwingung, Position und Drehzahl der Maschine umgewandelt. Die Sonde ist für den nahtlosen Betrieb mit einem Sensor der Proximitor-330180-Serie und einem 3300 XL-Verlängerungskabel ausgelegt und überträgt wichtige Positions- und dynamische Bewegungssignale an Überwachungsracks der 3500-Serie oder DCS-Systeme zur aktiven Maschinenschutzüberwachung und Diagnose.

Merkmale

• Unarmiertes mechanisches Profil: Diese spezielle 330101-Variante ist ohne Metallarmierung ausgeführt, wodurch das Standardkabel besonders flexibel ist und sich leichter durch Leitungssysteme führen lässt.
• Präzise Gewindegeometrie: Ausgeführt mit einem 3/8-24-UNF-Gewinde, einem gewindelosen Abschnitt von 3,8 Zoll und einer Gehäusegesamtlänge von 4,9 Zoll, um spezifische Anforderungen an den Versatz bei der Montage oder die Tiefe von Halterungen zu erfüllen.
• Kompakter ClickLoc-Steckverbinder: Ausgestattet mit einem miniaturisierten, vergoldeten koaxialen ClickLoc-Steckverbinder, der eine zuverlässige mechanische Verbindung ohne Gefahr einer Signalverschlechterung bietet.
• Standardkabel ohne FluidLoc: Ausgestattet mit einem standardmäßigen Koaxialkabel mit einer Gesamtlänge von 2,0 Metern (6,6 Fuß), das speziell für eine hochpräzise Signalumwandlung kalibriert ist.
• Robuste Umweltbeständigkeit: Zuverlässiger Betrieb in rauen Umgebungen dank einer speziellen PPS-Spitze (Polyphenylensulfid) und eines Sondenkörpers aus Edelstahl.

Anwendungen

Der Bently Nevada 330101-38-49-20-02-05 ist für den Schutz rotierender Maschinen in Schwerindustrien wie Öl und Gas, Energieerzeugung, Bergbau und chemischer Verarbeitung ausgelegt. Zu den wichtigsten Anwendungen gehören:

• Überwachung der radialen Wellenschwingung und der axialen Position in Dampf- und Gasturbinen.
• Diagnose des dynamischen Rotorverhaltens und Messung von Verlagerungen in Hochgeschwindigkeitskompressoren, Pumpen und Getrieben.
• Überwachung des Verschleißes von Axiallagern und Erkennung exzentrischer Bewegungen.
• Kritische Abschaltkreise für Maschinen, um katastrophale mechanische Ausfälle zu verhindern.

Bestellinformationen

Technische Daten

Installationsrichtlinien

• Spaltkalibrierung: Montieren Sie die Wirbelstromsonde mit dem korrekten mechanischen Abstand zum Zielmaterial (typischerweise AISI-4140-Stahl) gemäß den Proximitor-Kalibrierspezifikationen.
• Gewindetiefe: Überschreiten Sie beim Montieren an 3/8-24-UNF-Halterungen eine maximale Gewindeeinschraubtiefe von 0.563 Zoll nicht, um ein Verklemmen zu verhindern.
• Kabelschutz: Da diese SKU keine Edelstahl-Armierung aufweist, schützen Sie das Kabel vor scharfen Kanten, mechanischem Einklemmen und übermäßigem Zug. Verlegen Sie das Koaxialkabel innerhalb der vorgesehenen Kabelkanäle oder Kabelpritschen.
• Abschirmung und Erdung: Stellen Sie sicher, dass die Abschirmung des Sondenkabels am Ende des Überwachungs-Racks ordnungsgemäß mit der Systemerdung verbunden ist, damit Rauschen oder elektromagnetische Störungen die dynamische Schwingungsausgabe nicht verfälschen.

Konformität und Zertifizierungen

Diese Produktkonfiguration ist gemäß Behördenoption 05 zertifiziert und bietet mehrere Zertifizierungen für gefährdete Industrieumgebungen:

• CSA: Eigensicher und nicht zündfähig, Klasse I, Gruppen A, B, C, D; Klasse II, Gruppen E, F, G; Klasse III.
• ATEX/IECEx: Eigensicher Ex ia IIC T5...T1 Ga; Ex ia IIIC T90degC...T280degC Dc; Ex nA IIC T5...T1 Gc; Ex ec IIC T5...T1 Gc.
• CE-Kennzeichnung: Vollständig konform mit den geltenden direkten Sicherheits- und Emissionsvorschriften der Europäischen Union.
