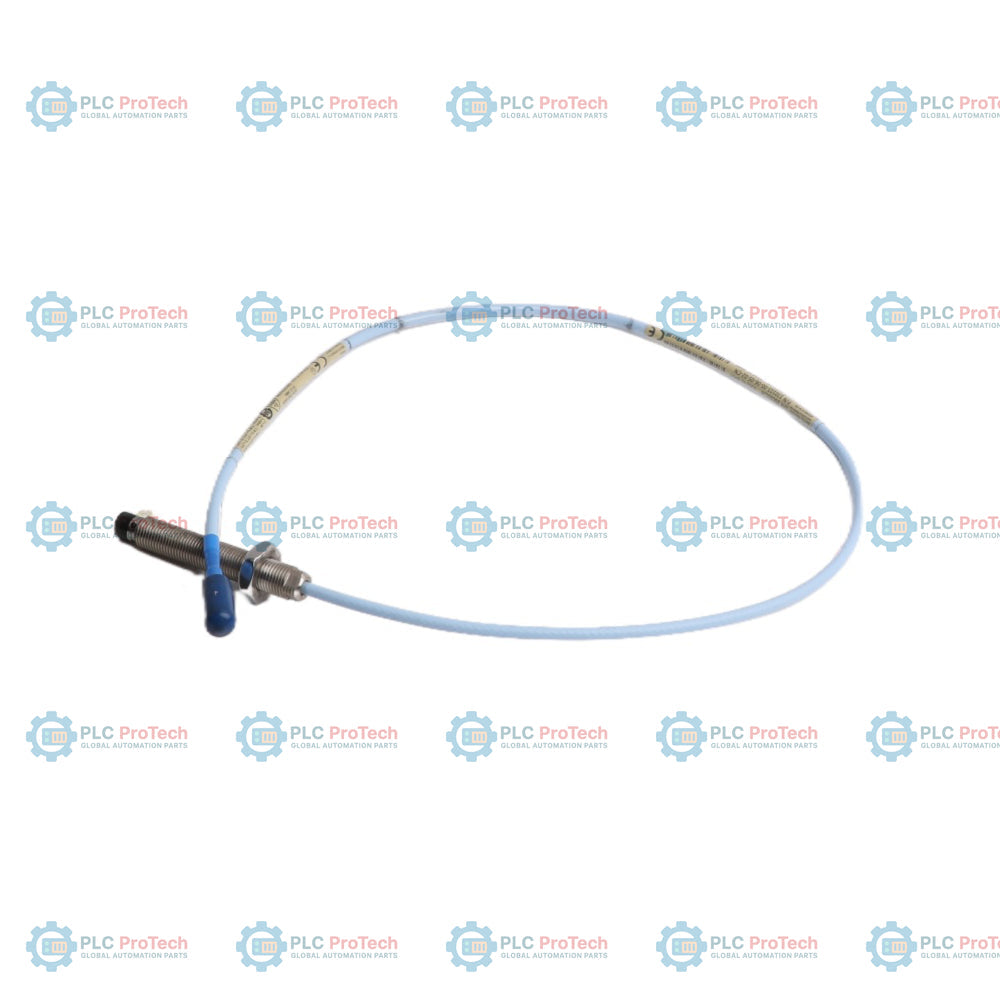

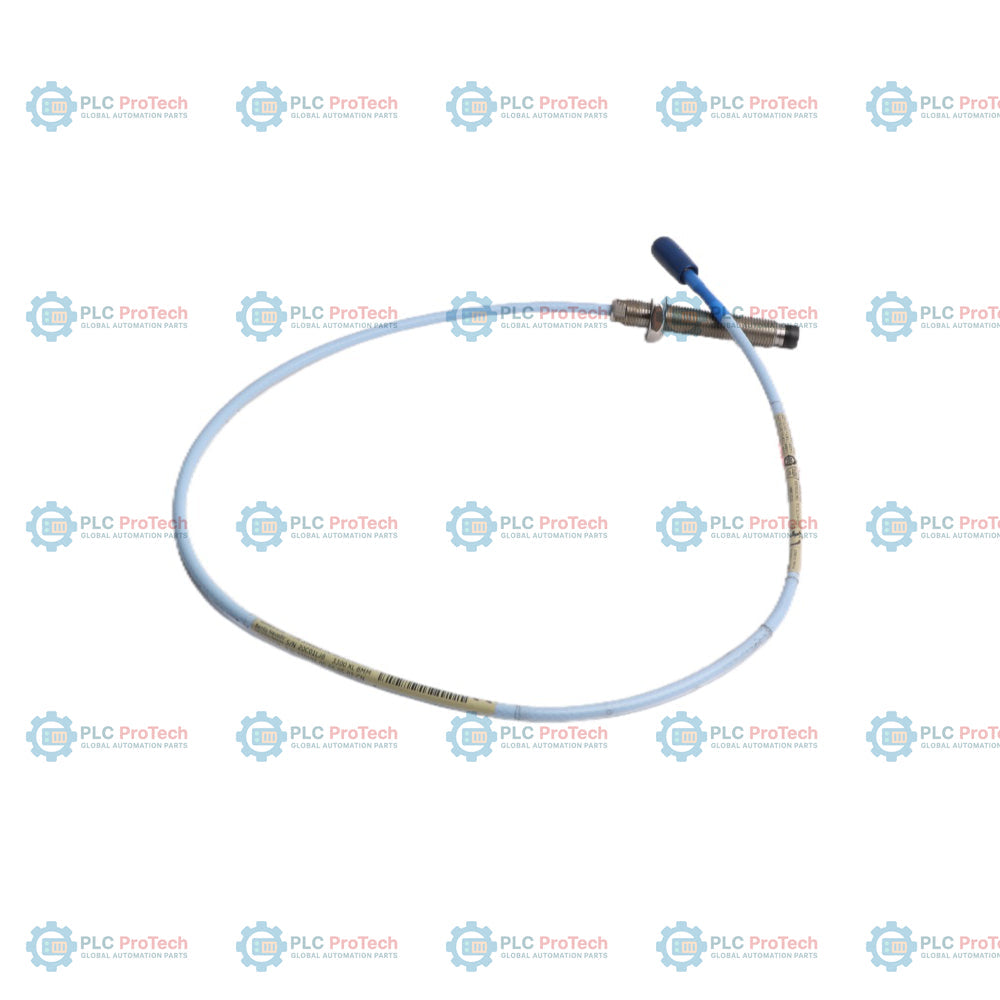

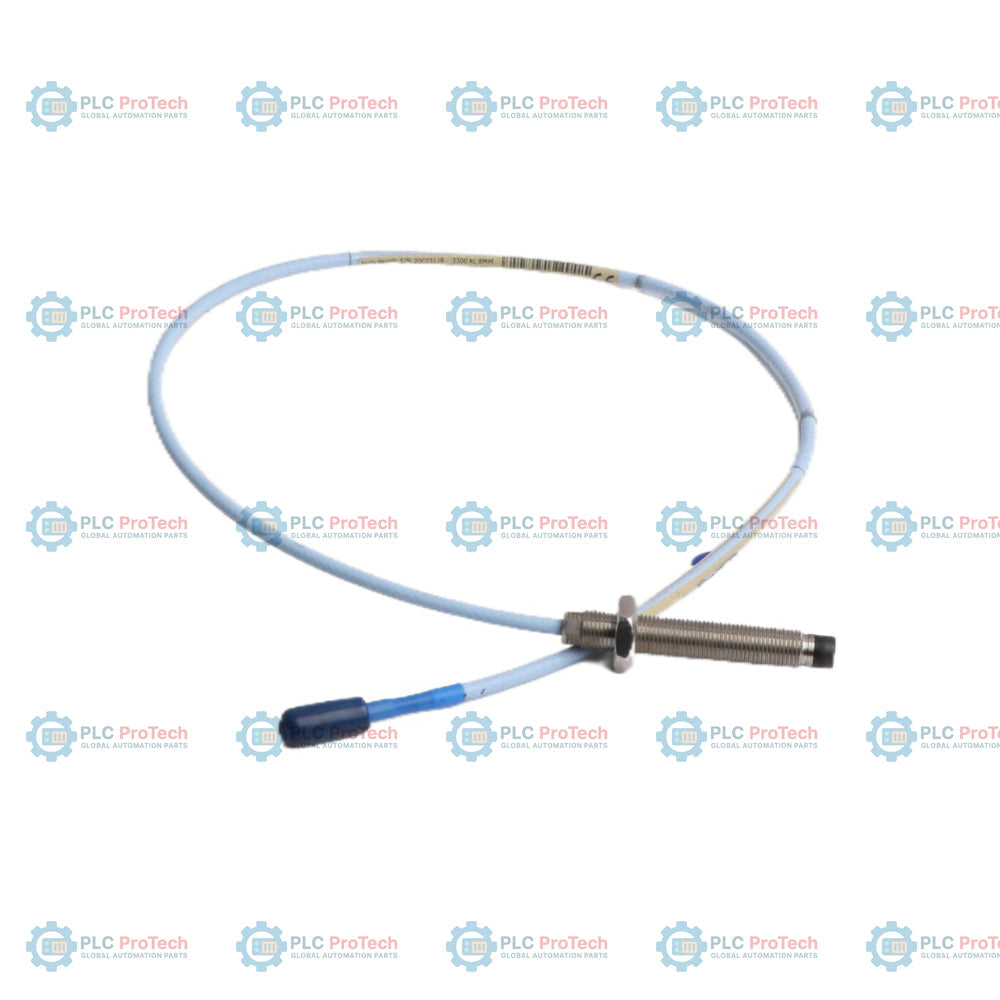

Bently Nevada 330103-00-06-05-12-05 3300 XL 8 mm Näherungssonde

SKU 330103-00-06-05-12-05

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Bently Nevada
Produkt-Nr.: 330103-00-06-05-12-05
Herkunft Vereinigte Staaten
Produkttyp: 3300 XL 8 mm Näherungssonde
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 0.05 kg
Abmessungen: 11 mm x 11 mm x 60 mm (H x B x T)
Versandhafen: Xiamen
Garantie: 12 Monate

Produktbeschreibung

Beschreibung

Diese 3300 XL 8-mm-Näherungssonde wird durch einen vollständig mit M10 x 1 Gewinde versehenen Sondenkörper aus metrischem Stahl (Option 00) mit einer Gehäusegesamtlänge von 60 mm (Option 06) und einem 0,5-m-FluidLoc-Kabel (Option 05) mit ClickLoc-Anschluss (Option 12) definiert: 330103-00-06-05-12-05.

Option 12 bezeichnet ein FluidLoc-Kabel ohne Armierung, das bei Verwendung in druckbeaufschlagten Maschinengehäusen das Austreten von Flüssigkeiten entlang des Kabelinneren verhindert. Das metrische M10 x 1 Gewinde lässt sich direkt in Gewindebohrungen von Maschinengehäusen einschrauben. Option 05 bezeichnet die CSA-, ATEX- und IECEx-Zulassungen für explosionsgefährdete Bereiche.

Merkmale

Gehäuse mit M10 x 1 Gewinde: Standardschnittstelle mit metrischem Gewinde (ohne Armierung) zur direkten Montage in Gewindebohrungen.
FluidLoc-Kabeloption: Das Kabeldesign verhindert, dass Öl oder andere Flüssigkeiten durch das Kabelinnere aus dem Maschinengehäuse austreten.
Länge 0,5 Meter: Konfiguration mit kurzem Anschlusskabel, optimiert für kompakte Gehäuse oder den direkten Anschluss an ein Verlängerungskabel.
Gewindelose Länge 0 mm: Vollständig mit Gewinde versehene Bauform für einen maximalen Einstellbereich innerhalb der Montagehalterung oder des Maschinengehäuses.
CSA-/ATEX-/IECEx-zertifiziert: Für explosionsgefährdete Umgebungen gemäß internationalen Standardrichtlinien zugelassen.
Vergoldeter ClickLoc-Anschluss: Miniatur-Koaxialanschluss mit Vergoldung zur Gewährleistung einer zuverlässigen Signalübertragung.

Anwendungen

Überwachung von Maschinenschwingungen bei Gleitlagern
Messungen der radialen Wellenschwingung und der axialen Rotorposition
Analyse der Wellenbewegung von Turbinen-, Kompressor-, Pumpen- und Getriebewellen
Referenzmessungen von Drehzahl und Keyphasor an industriellen rotierenden Maschinen

Bestellinformationen

Option / Segment	Code für diese SKU	Beschreibung
Bestellbare Teilenummer	330103-00-06-05-12-05	3300 XL 8-mm-Näherungssonde, M10 x 1 Gewinde, ohne Armierung
A – Option für die gewindelose Länge	00	Gewindelose Länge: 0 mm (vollständig mit Gewinde versehenes Gehäuse)
B – Option für die Gesamtlänge des Gehäuses	06	Gesamtlänge des Gehäuses: 60 mm
C – Option für Gesamtlänge	05	Gesamtlänge 0,5 Meter (1,6 Fuß)
D – Option für Anschluss und Kabeltyp	12	Miniatur-Koaxialsteckverbinder ClickLoc, FluidLoc-Kabel (ohne Steckverbinder-Schutz)
E – Option für Behördenzulassung	05	CSA-, ATEX- und IECEx-Zulassungen

Technische Daten

Parameter	Spezifikationswert
Hersteller	Bently Nevada
Modell-/Teilenummer	330103-00-06-05-12-05
Sensorsystem	3300 XL 8-mm-Näherungssensorsystem
Gewindegröße	M10 x 1 (metrisch)
Armierungsoption	Ohne Armierung
Gehäuselänge	60 mm
Gewindefreie Länge	0 mm
Gesamtlänge des Sensors	0,5 Meter (1,6 Fuß)
Kabeltyp	75-Ohm-Triaxial-Sensorkabel mit FluidLoc-Isolierung
Steckverbindertyp	Miniatur-Koaxialsteckverbinder ClickLoc
Material der Sensorspitze	Polyphenylensulfid (PPS)
Material des Sensorgehäuses	Edelstahl AISI 303 oder 304 (SST)
Nenn-Gleichstromwiderstand	7,45 Ohm +/- 0,50 Ohm (Innenleiter zu Außenleiter)
Zugfestigkeit	330 N (75 lbf) Sensorgehäuse zu Sensorleitung; 270 N (60 lbf) Leitung zu Steckverbindern
Mindestbiegeradius	25,4 mm (1,0 Zoll)
Betriebstemperaturbereich	-52 °C bis +177 °C (-62 °F bis +350 °F)
Druckdichtheitsklasse	Entwickelt zur Abdichtung des Differenzdrucks zwischen Spitze und Steckverbinder
Abmessungen	11 mm x 11 mm x 60 mm (H x B x T)
Gewicht	0,05 kg

Anschlüsse und Schnittstellen

Verbindungsschnittstelle	Pin / Leiter	Funktion
Koaxialer ClickLoc-Steckverbinder	Innenleiter	Signaleingang/-ausgang
Koaxialer ClickLoc-Steckverbinder	Außenleiter	Schirmung / gemeinsamer Rückleiter

Installationsrichtlinien

Stellen Sie sicher, dass die Sensorspitze einen Abstand von mindestens 20 mm zu benachbarten Metallteilen hat, um Übersprechen und Fehler durch seitliche Belastung zu vermeiden.
Reinigen und prüfen Sie die Gewindebohrung M10 x 1 vor dem Einschrauben des Sensors, um ein Verklemmen des Gewindes zu verhindern.
Der Gewindeeingriff sollte 15 mm nicht überschreiten, um mechanische Interferenzen zu vermeiden.
Ziehen Sie das Sensorgehäuse mit dem empfohlenen Drehmoment von 7,5 N-m (66 in-lbf) an.
Halten Sie bei der Verlegung des Sensorkabels und des Verlängerungskabels einen Mindestbiegeradius von 25,4 mm (1,0 Zoll) ein.
Stellen Sie sicher, dass der ClickLoc-Steckverbinder bei der Endmontage handfest angezogen ist.

Konformität und Zertifizierungen

Dieser Näherungssensor ist gemäß Optionscode 05 für den Einsatz in explosionsgefährdeten Bereichen zertifiziert. Zu den zugelassenen Normen gehören:

CSA: Klasse I, Division 1, Gruppen A, B, C und D
ATEX: Zone 0/1/2, Ex ia IIC Ga/Gb
IECEx: Zone 0/1/2, Ex ia IIC Ga/Gb

Versand & Rückgabe

Globaler Expressversand

Standardlieferung: 4–6 Werktage per DHL, FedEx und UPS.
Expressversand: Same-Day-Versand für Lagerbestellungen vor 14:00 (GMT+8).
Weltweite Abdeckung: Über 150 Länder.

Rückgabe & Garantie

30-Tage-Garantie: Rückgabe für Lagerware in originaler, werkseitig versiegelter Verpackung.
12-Monats-Garantie: Jede Industriekomponente mit technischer Garantie.

FAQ

Was gibt die FluidLoc-Kabeloption für diesen Näherungssensor an?

Das FluidLoc-Kabel (Option 12) verhindert, dass Öl, Feuchtigkeit oder andere Prozessflüssigkeiten durch die inneren Zwischenräume des Sensorkabels aus dem Maschinengehäuse austreten. Dies ist für unter Druck stehende Maschineninstallationen entscheidend.

Welche physische Gewindekonfiguration hat der Sensor?

Dieser Sensor verfügt über ein metrisches M10 x 1-Gewinde (Basismodell 330103) mit einer Gehäusegesamtlänge von 60 mm (Option 06) und einer gewindelosen Länge von 0 mm (Option 00), d. h., der Sensorkörper ist vollständig mit einem Gewinde versehen.

Welche Systemkomponenten sind mit diesem Sensor kompatibel?

Der Sensor wird mit einem standardmäßigen 3300 XL-Verlängerungskabel und einem 3300 XL Proximitor-Sensor mit 5 m Kabellänge verwendet. Für den Betrieb benötigt er eine standardmäßige Systemversorgung von −18 VDC bis −26 VDC.
