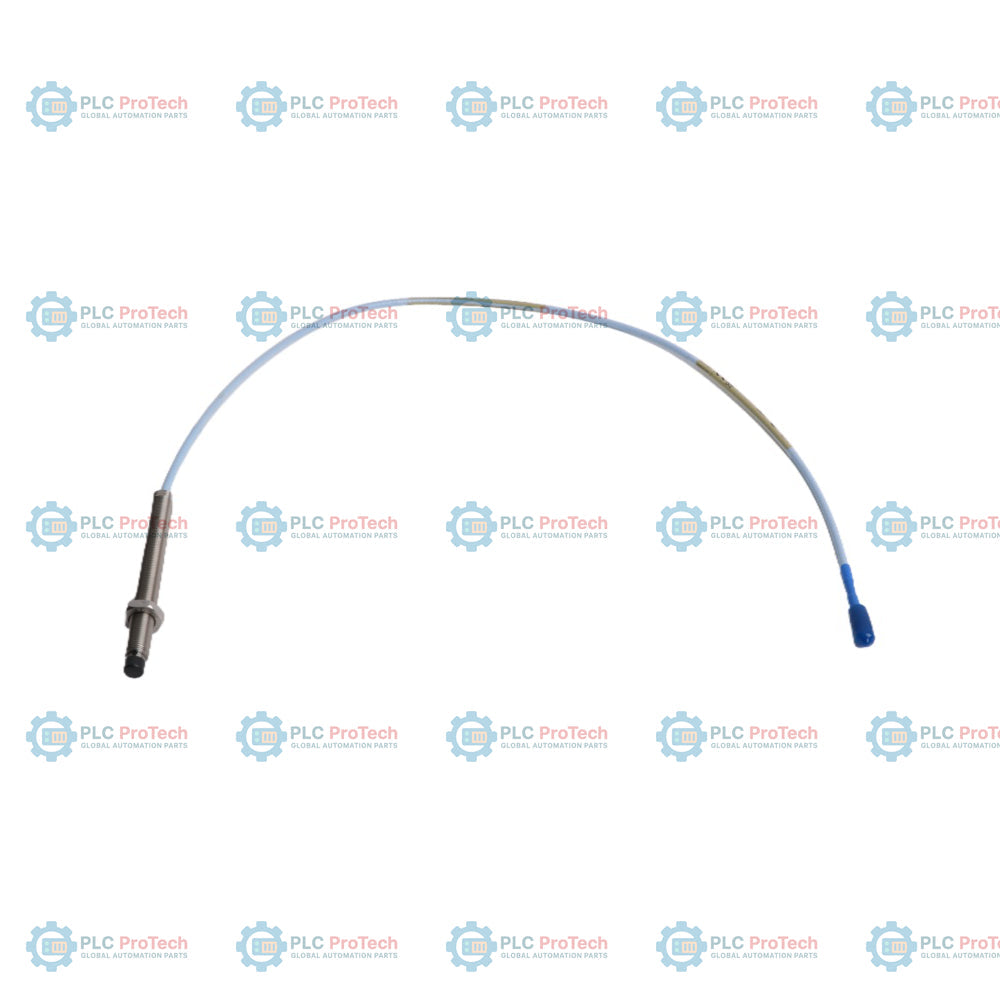

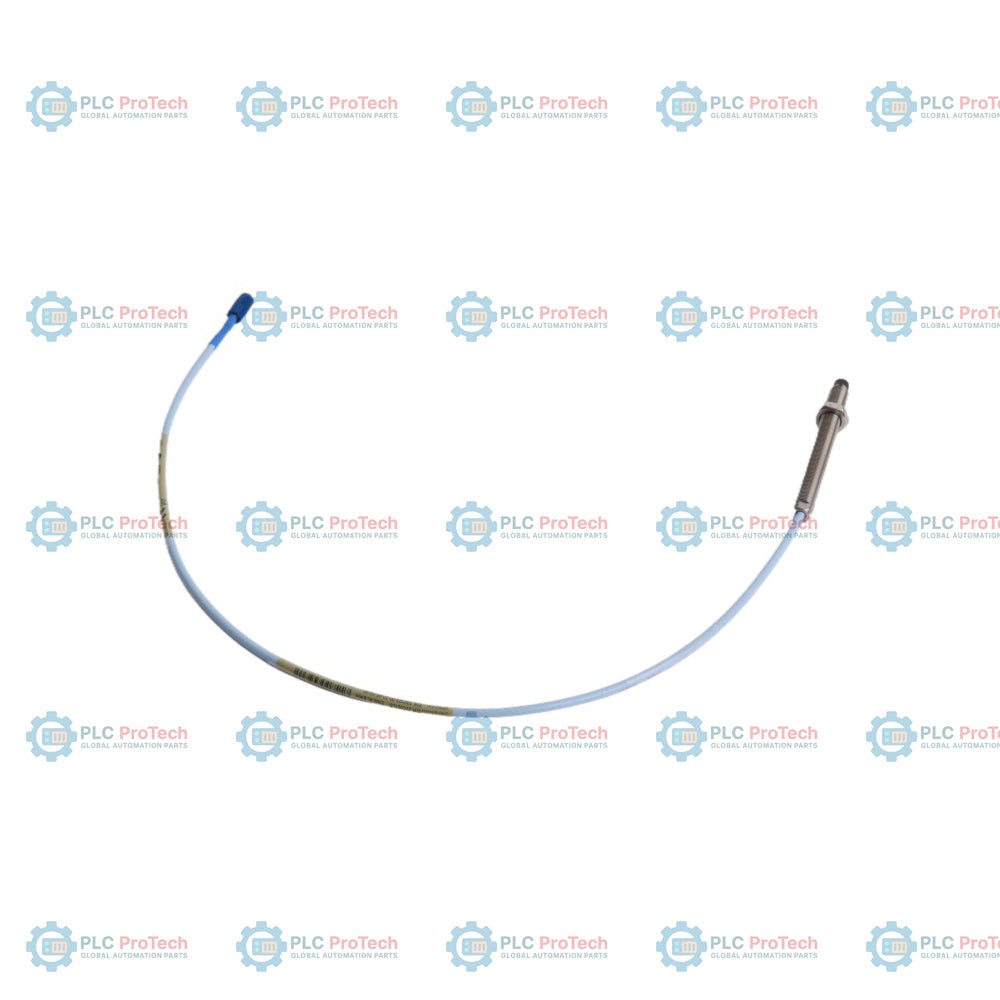

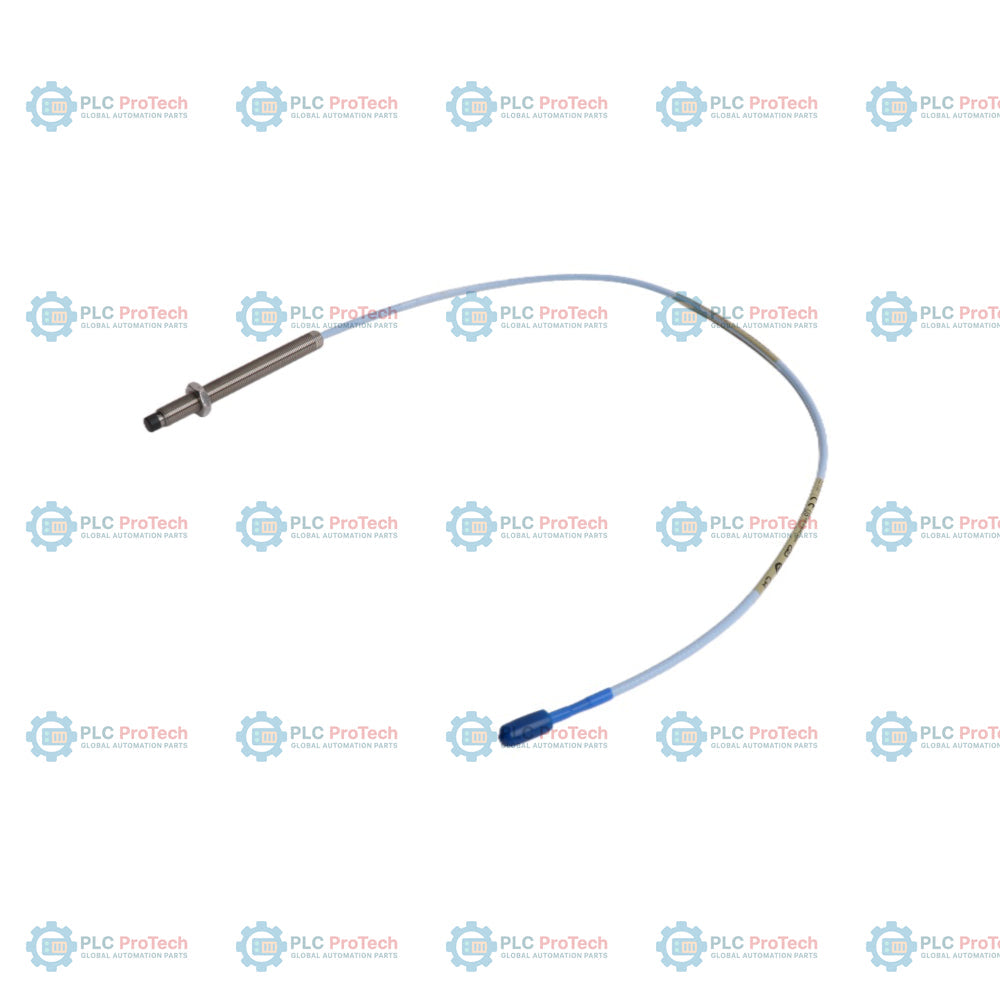

Option 00 (0 mm gewindefreie Länge) und Option 10 (100 mm Gehäusegesamtlänge) definieren den genauen physischen Aufbau der 330103-00-10-05-02-05 3300 XL 8-mm-Näherungssonde. Diese Wirbelstromsensor-Konfiguration verfügt über ein metrisches M10-x-1-Gewinde und ist nicht mit einer Schutzarmierung ausgestattet. Sie ist Teil des 3300 XL 8-mm-Näherungsmesssystems und arbeitet mit einem 3300 XL Proximitor-Sensor und einem standardmäßigen Verlängerungskabel zur Überwachung von Wellenschwingungen, axialer Position und Drehzahl an rotierenden Maschinen.
Die Gesamtlänge von 0,5 Metern (Option 05) macht diese Konfiguration ideal für den direkten Anschluss bei beengten Montageverhältnissen und minimiert den Aufwand für überschüssiges Kabel. Die Sonde endet in einem Miniatur-Koaxialsteckverbinder ClickLoc mit Stecker (ohne Steckverbinder-Schutz, Option 02) und verfügt über Zulassungen für explosionsgefährdete Bereiche gemäß Option 05 (CSA, ATEX und IECEx). Im Gegensatz zu Varianten mit armiertem Gehäuse (wie der Serie 330104) oder Konfigurationen mit integriertem Steckverbinder-Schutz (Option 01) verwendet diese Sonde ein standardmäßiges nicht armiertes 75-Ohm-Triaxialkabel. Sie ist direkt mit standardmäßigen Komponenten des 3300 XL-Systems austauschbar, sofern die elektrischen und physikalischen Anforderungen übereinstimmen.
Typische industrielle Anwendungen umfassen:
| Option / Segment | Code für diese SKU | Beschreibung / Bedeutung |
|---|---|---|
| Bestellbare Teilenummer | 330103-00-10-05-02-05 | 3300 XL 8-mm-Näherungssonde, M10 x 1 Gewinde, ungepanzert |
| A – Option für gewindelose Länge | 00 | 0 mm gewindelose Länge |
| B – Option für Gehäusegesamtlänge | 10 | 100 mm Gehäusegesamtlänge |
| C – Option für Gesamtlänge | 05 | 0.5 Meter (1.6 Fuß) Gesamtlänge |
| D – Option für Steckverbinder und Kabel | 02 | Miniatur-Koaxialsteckverbinder ClickLoc, standardmäßiges FEP-Kabel |
| E – Option für behördliche Zulassung | 05 | CSA-, ATEX- und IECEx-Zulassungen |
| Parameter | Wert / Spezifikation |
|---|---|
| Hersteller | Bently Nevada (Baker Hughes) |
| Teilenummer/Modell | 330103-00-10-05-02-05 |
| Produkttyp | 3300 XL 8-mm-Näherungssonde |
| Gewindegröße | M10 x 1 metrisches Gewinde |
| Gehäusematerial | Edelstahl AISI 303 oder 304 (SST) |
| Material der Spitze | Polyphenylensulfid (PPS) |
| Kabelisolierung | 75-Ohm-Dreiaxialkabel, isoliert mit fluoriertem Ethylenpropylen (FEP) |
| Betriebstemperaturbereich | -52 °C bis +177 °C (-62 °F bis +350 °F) |
| Durchmesser der Sondenspitze | 8.0 mm (0.31 in) |
| Maximal zulässiges Drehmoment | 22.6 N-m (200 in-lbf) |
| Empfohlenes Drehmoment | 7.5 N-m (66 in-lbf) |
| Maximale Einschraublänge | 15 mm |
| Zugfestigkeit (Gehäuse zu Anschlussleitung) | maximal 330 N (75 lbf) |
| Minimaler Kabelbiegeradius | 25.4 mm (1.0 in) |
| Linearbereich (nominal) | 2.0 mm (80 mils) |
| Empfindlichkeit (nominal) | 7.87 V/mm (200 mV/mil) |
| Gewicht | 0.10 kg |
| Abmessungen | 200 mm x 150 mm x 40 mm (H x W x D) |
Halten Sie beim Verlegen den minimalen Kabelbiegeradius von 25.4 mm (1.0 in) ein, um Schäden an den Innenleitern zu vermeiden. Stellen Sie beim Verschrauben die Ausrichtung des standardmäßigen M10 x 1 Innengewindes mit einer maximalen Einschraublänge von 15 mm sicher, um ein Verklemmen zu verhindern. Ziehen Sie das Sondengehäuse mit einem empfohlenen Drehmoment von 7.5 N-m (66 in-lbf) fest und überschreiten Sie keinesfalls das absolute Limit von 22.6 N-m (200 in-lbf). Die goldenen ClickLoc-Steckverbinder sollten handfest angezogen werden; verwenden Sie keine Zange, außer beim Verbinden mit einem Nicht-XL-Edelstahlsteckverbinder, der eine zusätzliche 1/8-Drehung erfordert.
Der 330103-00-10-05-02-05 verfügt über Zertifizierungen für explosionsgefährdete Bereiche gemäß Option 05:
