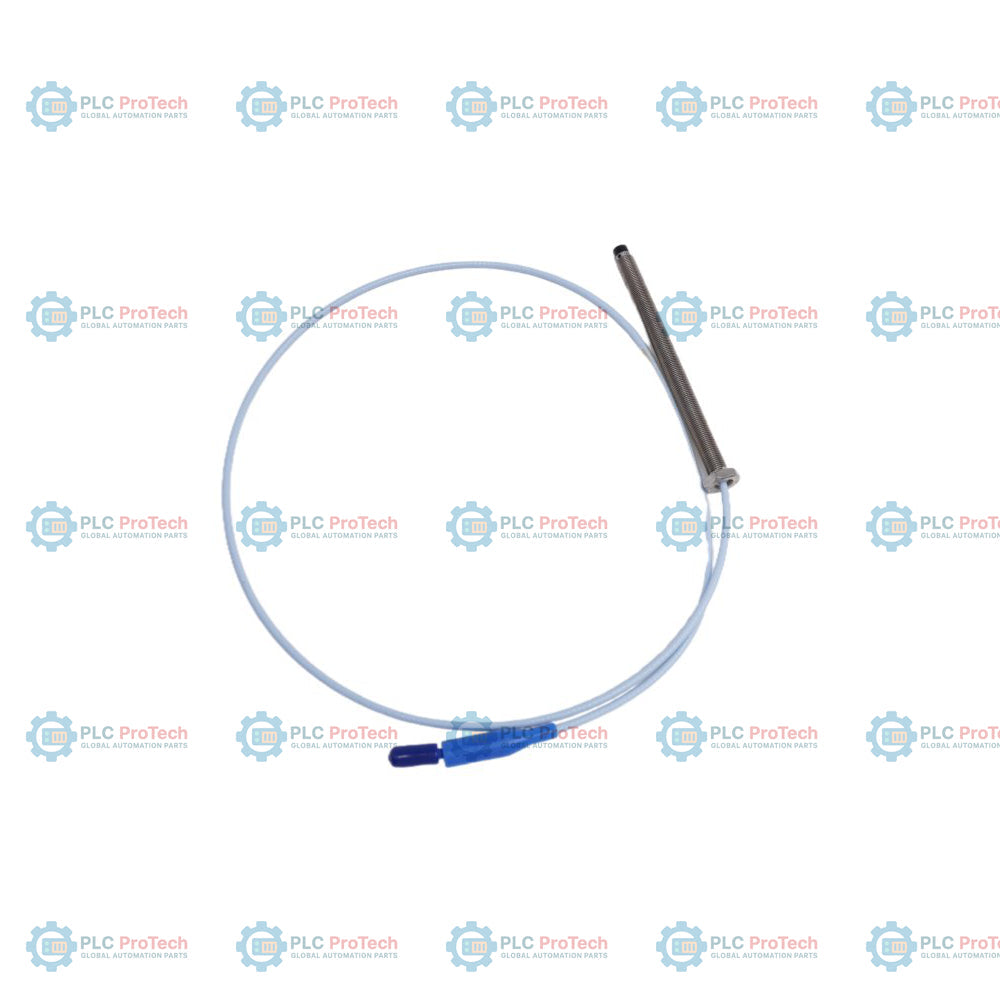

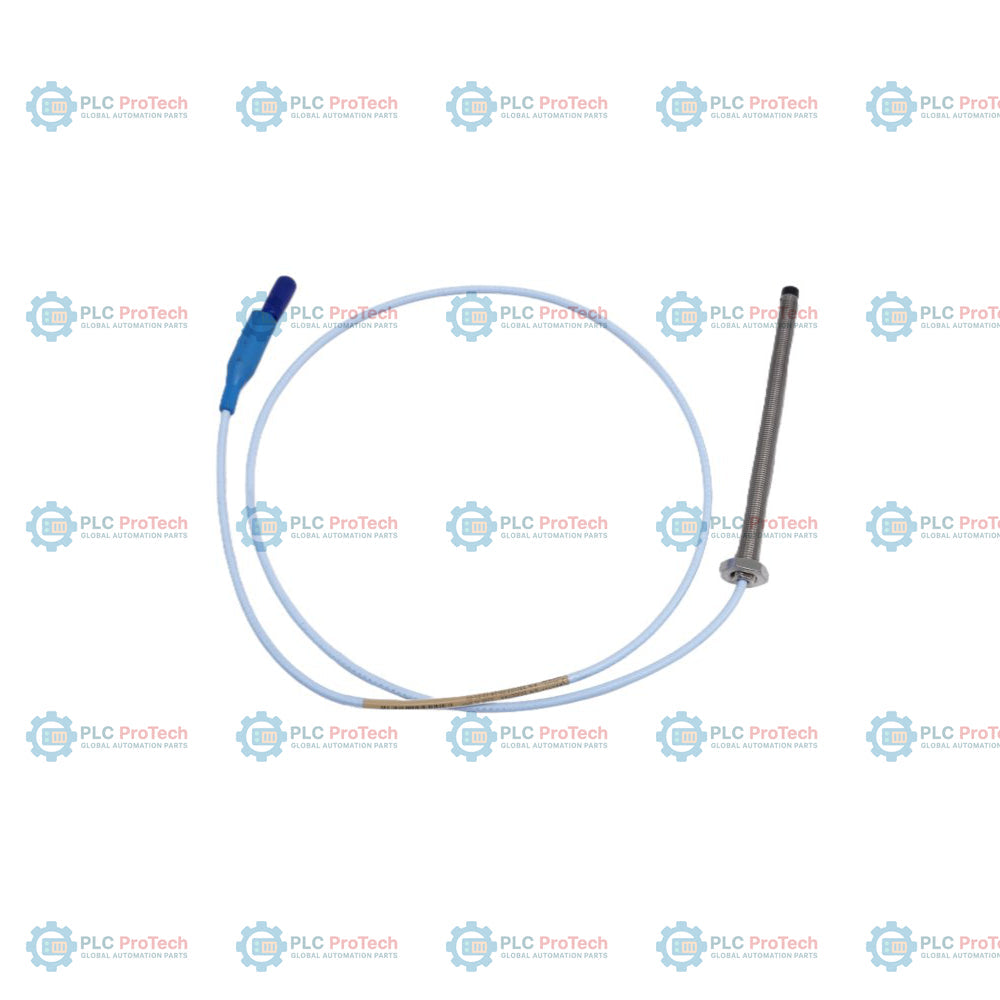

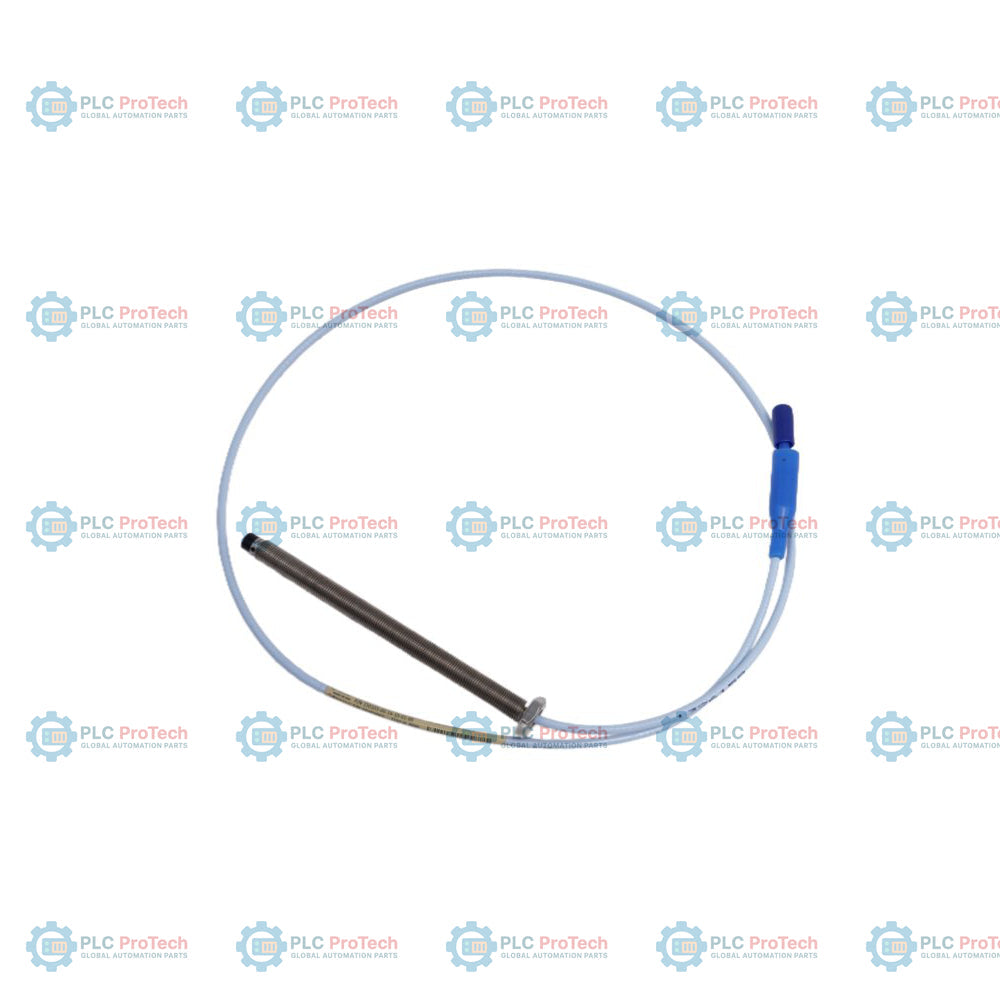

330103-00-14-10-02-05 Diese Konfiguration der 3300 XL 8-mm-Näherungssonde weist ein M10-x-1-Metrikgewinde, eine gewindelose Länge von 0 mm, eine Gehäusegesamtlänge von 140 mm und eine Gesamtlänge von 1,0 Metern auf. Diese spezifische Konfiguration verwendet einen standardmäßigen Miniatur-Koaxialstecker ClickLoc, Stecker (Option 02), ohne Steckerschutz und ist gemäß Option 05 für den Betrieb in explosionsgefährdeten Bereichen nach CSA, ATEX und IECEx zertifiziert. Als ungeschirmte metrische Sonde wird sie direkt in Gewindeanschlüssen rotierender Maschinen montiert, um Wellenschwingungen, die axiale Position und die Ölfilmdicke zu messen.
Als berührungsloser Wirbelstromaufnehmer arbeitet die Sonde zusammen mit einem 3300-XL-Proximitor-Sensor und einem passenden Verlängerungskabel und bildet ein vollständiges Aufnehmersystem. Die Gesamtlänge von 1,0 Metern ist speziell für die Kombination mit einem 4,0- oder 8,0-Meter-Verlängerungskabel ausgelegt und ergibt eine kalibrierte Gesamtsystemlänge von 5,0 oder 9,0 Metern. Durch die Überwachung der physischen Abstandsänderungen zwischen der 8,0-mm-Sondenspitze und der Zielwelle gibt das System eine analoge Spannung aus, die direkt proportional zur physischen Verschiebung ist.
Typische Anwendungen umfassen die Überwachung radialer Schwingungen und der axialen Schubposition an schnelllaufenden rotierenden Anlagen in der petrochemischen Industrie, der Energieerzeugung und der Erdgasindustrie. Das System wird häufig in Dampfturbinen, Gasturbinen, Zentrifugalkompressoren, Getrieben und großen Industrieöfen installiert, um die Wellenbewegung zu überwachen und katastrophale Maschinenschäden zu verhindern.
| Option / Segment | Codewert | Bedeutung / Konfiguration |
|---|---|---|
| Basismodell | 330103 | 3300 XL 8-mm-Näherungssonde, M10 x 1-Gewinde, ohne Armierung |
| A – Gewindelose Länge | 00 | 0 mm gewindelose Länge (vollständig mit Gewinde versehenes Gehäuse) |
| B – Gesamtlänge des Gehäuses | 14 | 140 mm Gesamtlänge des Gehäuses (bestellbar in 10-mm-Schritten) |
| C – Gesamtlänge | 10 | Gesamtlänge 1,0 Meter (3,3 Fuß) |
| D – Stecker-/Kabeloption | 02 | Miniatur-Koaxialstecker ClickLoc, Standardkabel |
| E – Behördenzulassung | 05 | CSA-, ATEX- und IECEx-Zulassungen für explosionsgefährdete Bereiche |
| Hersteller | Bently Nevada (Baker Hughes) |
| Teilenummer | 330103-00-14-10-02-05 |
| Produktserie | 3300 XL 8-mm-Näherungswandler-System |
| Gewindetyp | Metrisch M10 x 1 (vollständig mit Gewinde) |
| Gehäuselänge | 140 mm |
| Gewindelose Länge | 0 mm |
| Kabeltyp | 75-Ohm-Koaxialkabel, Standard, nicht armiert |
| Kabellänge | 1,0 Meter (3,3 Fuß) |
| Steckertyp | Miniatur-Koaxialstecker ClickLoc, Stecker |
| Skalierungsfaktor | 7,87 V/mm (200 mV/mil) bei Verwendung mit einem 3300 XL Proximitor-Sensor |
| Linearer Bereich | 2,0 mm (80 mil), beginnend bei 0,25 mm (10 mil) von der Sondenspitze |
| Betriebstemperatur | -52 °C bis +177 °C |
| Erregerspannung | Benötigt -17,5 Vdc bis -26 Vdc (bereitgestellt vom Proximitor-Sensor) |
| Max. Gewindedrehmoment | 15 N-m (11 ft-lb) |
| Gewicht | 0,15 kg |
| Abmessungen | 17 mm x 17 mm x 140 mm (H x W x T) |
Um eine erfolgreiche Installation zu gewährleisten, muss zwischen den Spitzen benachbarter Näherungssonden ein Mindestabstand von 40 mm eingehalten werden, um elektromagnetisches Übersprechen zu verhindern. Beim Einschrauben des Sondenkörpers mit M10 x 1-Gewinde in das Maschinengehäuse darf das maximale Anzugsdrehmoment von 15 N-m nicht überschritten werden. Ziehen Sie die ClickLoc-Koaxialverbindung zunächst handfest an und schieben Sie dann die Steckerhülse zum Verriegeln darüber. Stellen Sie sicher, dass der Biegeradius des Koaxialkabels mindestens 25 mm beträgt, um mechanische Ermüdung oder Leiterbrüche durch Vibrationen des Maschinengehäuses zu verhindern.
