Beschreibung

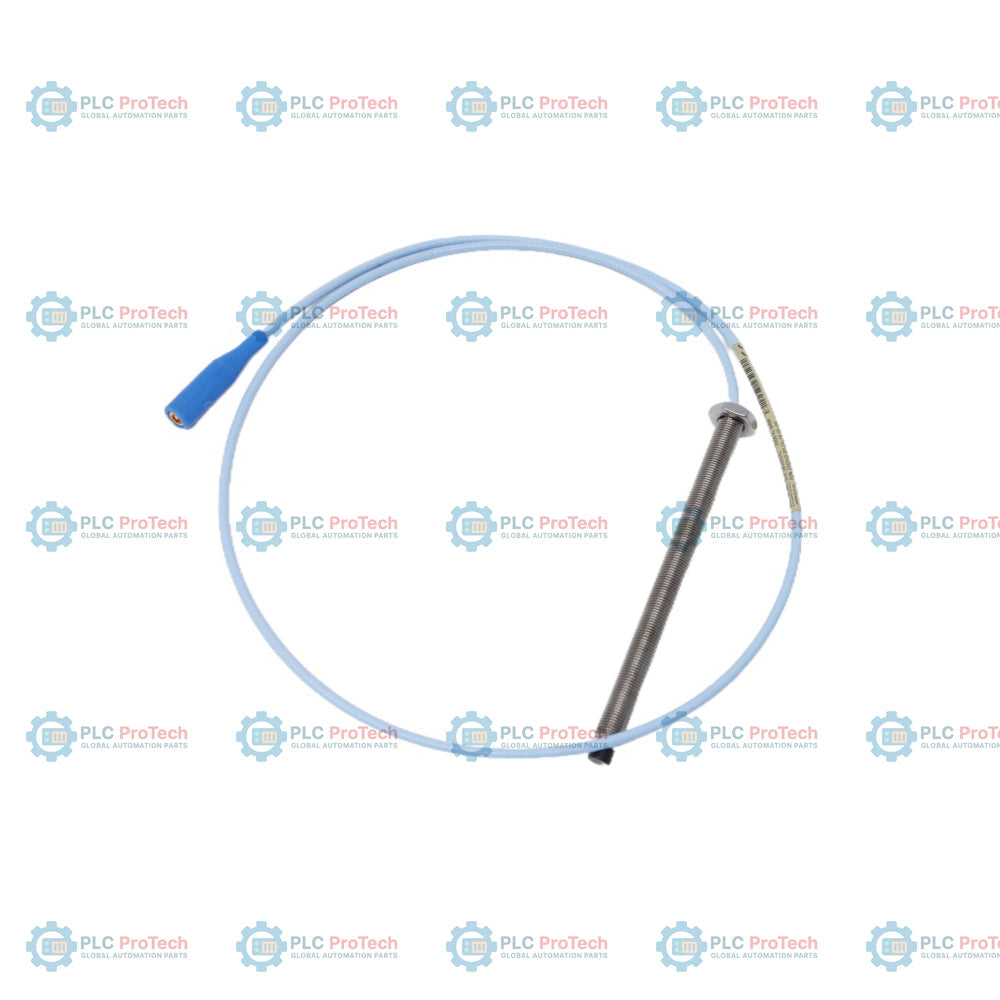

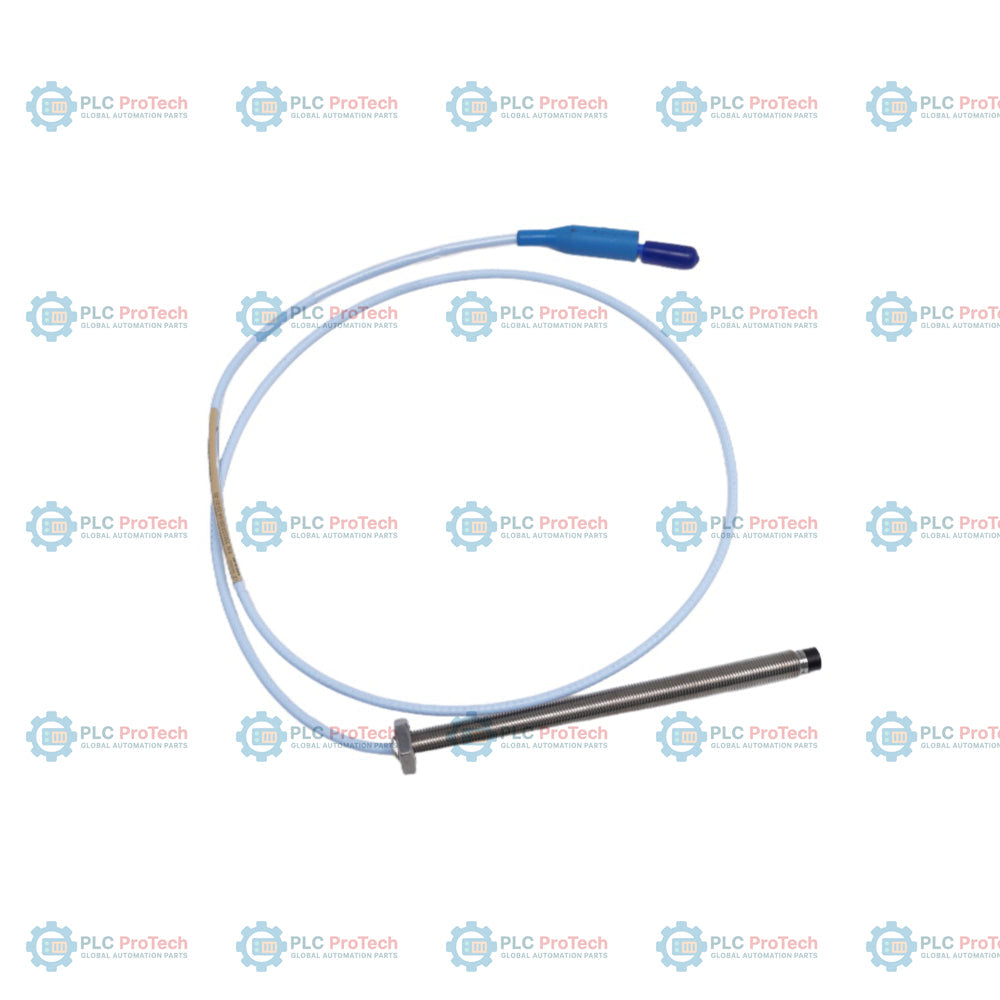

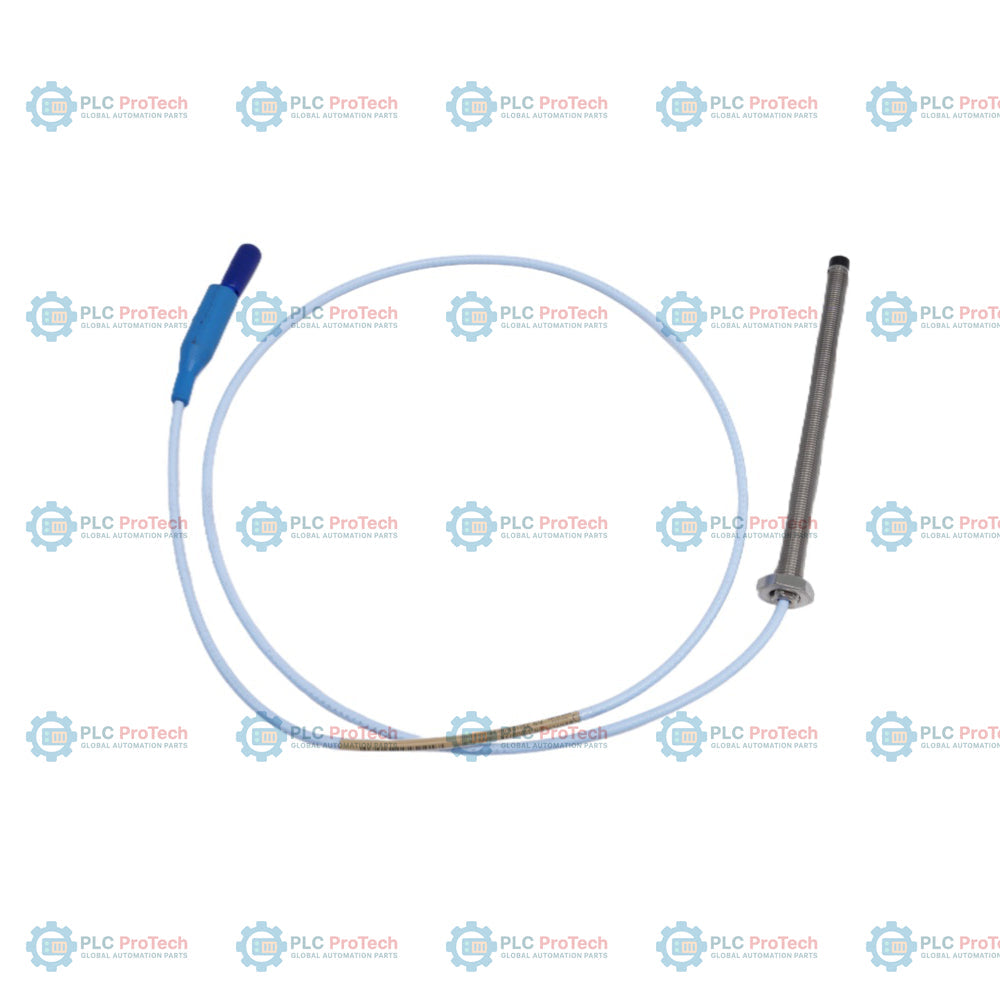

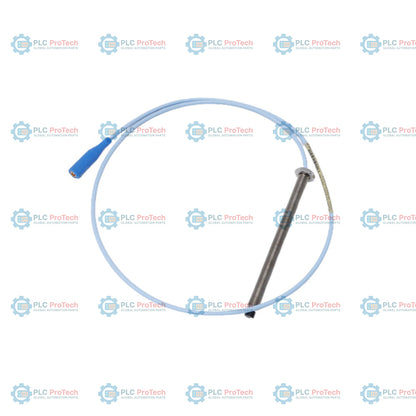

330103-00-14-10-02-CN ist eine metrisch mit Gewinde versehene Konfiguration der 3300 XL 8-mm-Näherungssonde mit einem vollständig mit Gewinde versehenen Gehäuse (0 mm ohne Gewinde), einer Gehäuselänge von 140 mm, einer Gesamtkabellänge von 1,0 m, einem standardmäßigen ClickLoc-Stecker ohne Steckerschutz und dem chinesischen Zulassungspaket -CN für explosionsgefährdete Bereiche.

Diese Konfiguration unterscheidet sich von den Standardoptionen 330103 durch das spezielle Suffix -CN, das die Eignung der Sonde für explosionsgefährdete Bereiche gemäß den NEPSI- und CCC-Vorgaben in China bestätigt. Das nicht armierte Standardkoaxialkabel hat eine Gesamtlänge von 1,0 Meter und endet in einem koaxialen ClickLoc-Stecker in Miniaturausführung. Diese Sonde ist Teil des 3300-XL-8-mm-Näherungswandlersystems, das eine Spannung ausgibt, die proportional zum Abstand zwischen der Sondenspitze und einem Ziel aus AISI-4140-Stahl oder anderen leitfähigen Materialien ist.

Merkmale

• Option 00 bezeichnet ein vollständig mit Gewinde versehenes Gehäuse mit 0 mm Länge ohne Gewinde.
• Option 14 bietet eine Gesamtlänge des Gehäuses von 140 mm mit metrischem Gewinde M10 x 1.
• Option 10 bietet eine Gesamtkabellänge von 1,0 Meter (3,3 Fuß) mit standardmäßigem, nicht armiertem Koaxialkabel.
• Option 02 bietet einen koaxialen ClickLoc-Stecker in Miniaturausführung mit Stecker ohne Schutzvorrichtung.
• Das Suffix -CN umfasst das chinesische Zulassungspaket für explosionsgefährdete Bereiche, einschließlich NEPSI- und CCC-Zertifizierungen.
• Sondenspitze mit einem Durchmesser von 8,0 mm und einem nominalen linearen Messbereich von 2,0 mm (80 mil).
• Hohe Temperaturbeständigkeit mit Standardkabel für den Betrieb von -52 °C bis +177 °C (-62 °F bis +350 °F).
• Vollständige Austauschbarkeit mit anderen Komponenten der 3300-XL-Serie mit 8 mm ohne erneute Kalibrierung.

Anwendungen

• Messung von Wellenschwingungen und axialer Position an Dampfturbinen, Gasturbinen und Verdichtern.
• Keyphasor-Referenz, Phasenwinkel- und Drehzahlmessungen an rotierenden Maschinen.
• Maschinenschutz und Zustandsüberwachung in petrochemischen Anlagen, Kraftwerken und Gasaufbereitungsanlagen.
• Überwachung von Maschinen mit Gleitfilm-Lagern bei beengten Platzverhältnissen und erforderlichen metrischen Befestigungsgewinden.

Bestellinformationen

Technische Spezifikationen

Installationsrichtlinien

• Gewindeeingriff: Stellen Sie sicher, dass der Gewindeeingriff bei M10 x 1-Gewinden das Höchstmaß von 15 mm nicht überschreitet, um ein Verklemmen während der Installation zu verhindern.
• Kabelführung: Verwenden Sie geeignete Kabelkanäle oder Kabelpritschen, um das unarmierte Koaxialkabel vor mechanischem Verschleiß und elektromagnetischen Störungen zu schützen.
• Anzugsdrehmoment: Verbinden Sie den Koaxialstecker der Sonde handfest mit dem Koaxialstecker des Verlängerungskabels. Ziehen Sie ihn nicht mit mechanischen Werkzeugen zu stark an.
• Spalteinstellung: Stellen Sie den physischen Sondenabstand auf etwa 1,27 mm (50 mil) bzw. -10 Vdc ein, um die Messung innerhalb des linearen Betriebsbereichs auszurichten.
• Systemerdung: Erden Sie das Sensorsystem ausschließlich am Proximitor-Ende ordnungsgemäß; die Koaxialabschirmungen müssen elektrisch vom Maschinengehäuse isoliert sein.

Konformität und Zertifizierungen

• NEPSI-zertifiziert (China National Supervision and Testing Centre for Explosion Protected Electrical Products) für explosionsgefährdete Bereiche.
• Nach CCC (China Compulsory Certification) zugelassen.
• CE-konform.
• Zulassungen für explosionsgefährdete Bereiche (bei Integration in ein zertifiziertes Sicherheitsbarrieresystem), einschließlich ATEX, IECEx und CSA.
• RoHS-konform.
