Beschreibung

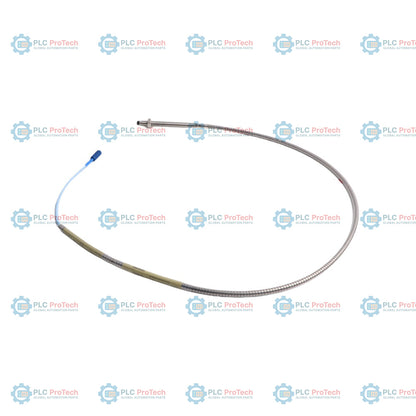

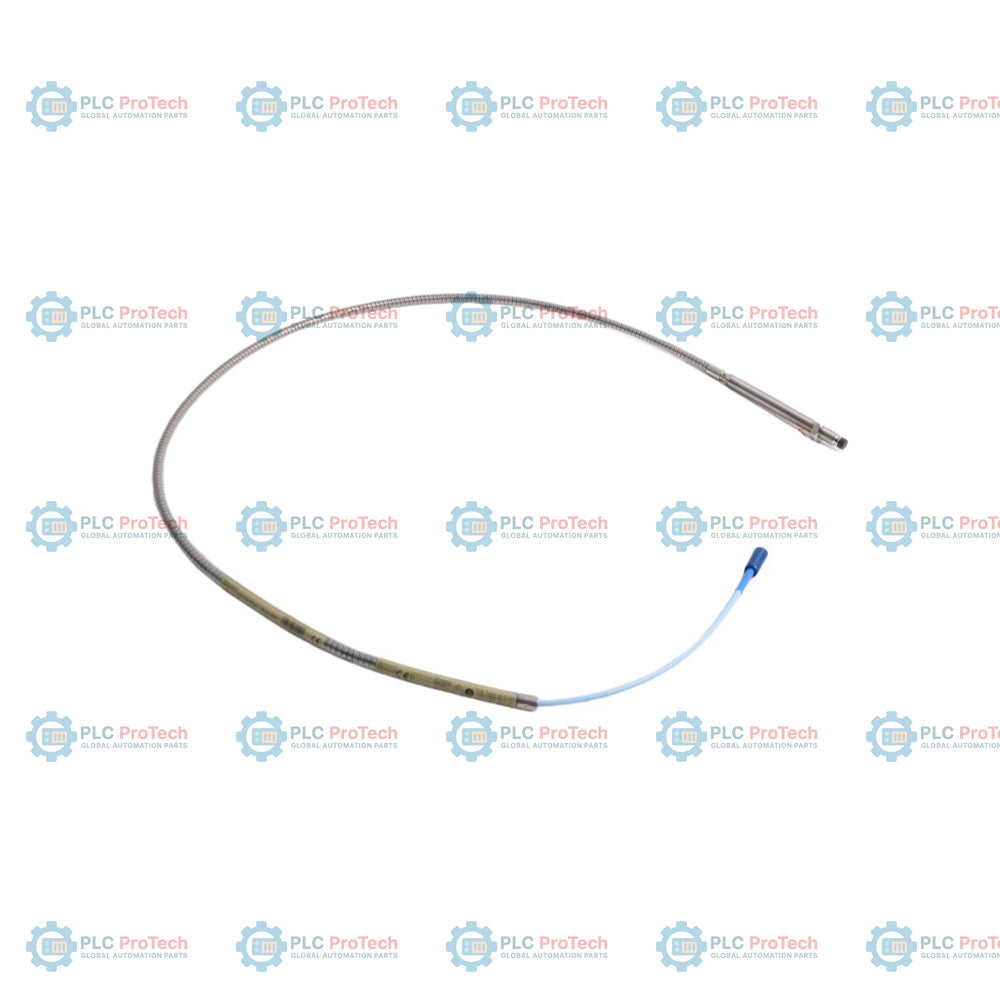

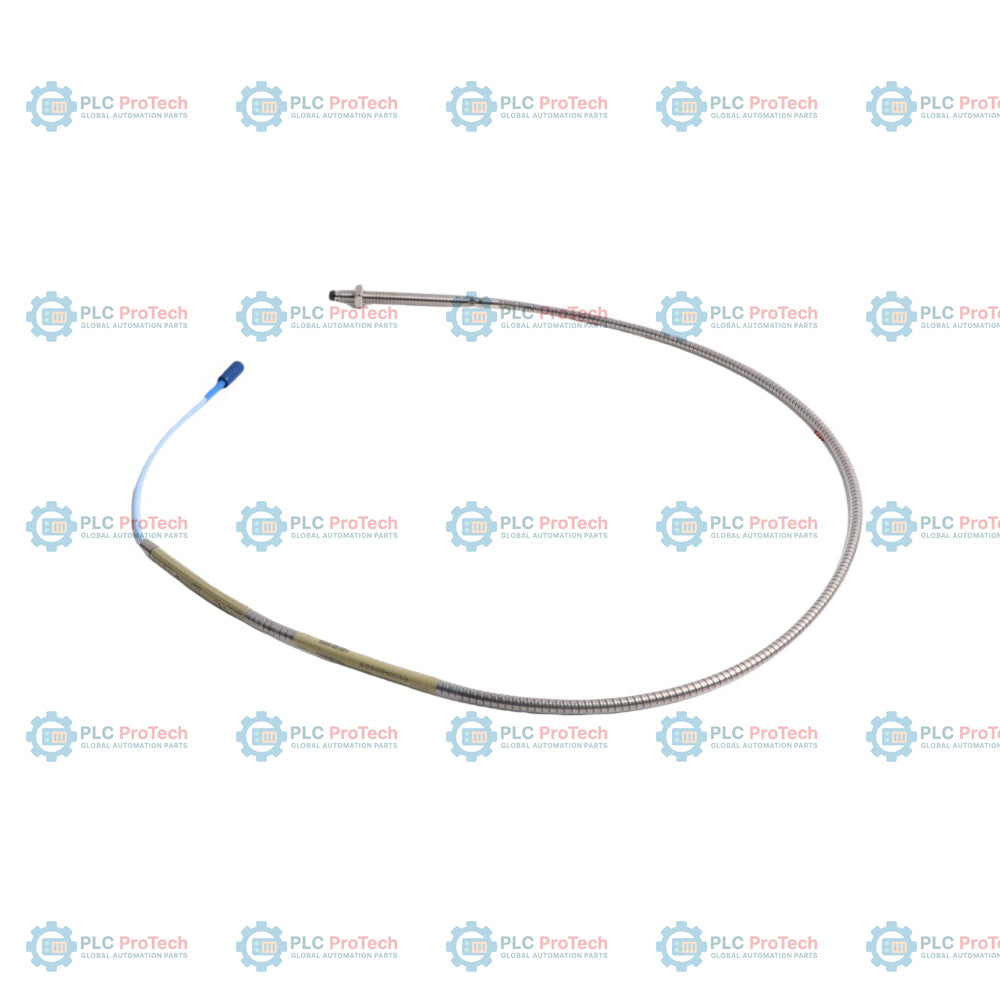

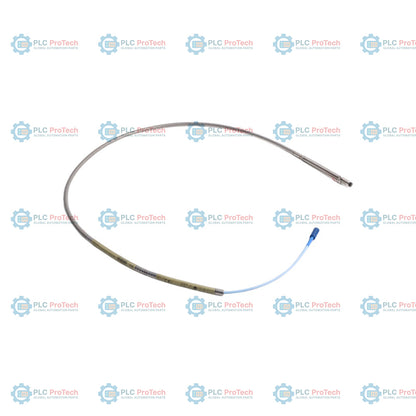

Option 00 (gewindelose Länge von 0 mm) und Option 10 (Gehäusegesamtlänge von 100 mm) bezeichnen diese Konfiguration der 3300 XL 8-mm-Näherungssonde mit Edelstahlarmierung — 330104-00-10-10-02-05. Diese metrisch gewindete 3300 XL 8-mm-Näherungssonde verfügt über ein M10-x-1-Gewinde und ein vollständig mit Gewinde versehenes Gehäuse und bietet durch die integrierte Edelstahlarmierung über dem Kabel physischen Schutz sowie Widerstand gegen Umweltschadstoffe. Im Gegensatz zum nicht armierten Modell 330103 umfasst diese Konfiguration eine armierte Leitung, die in rauen Umgebungen mechanischen Abrieb, Quetschungen und Durchtrennen verhindert. Die Gesamtlänge von 1,0 Metern ist für die direkte Montage ausgelegt und endet in einem koaxialen ClickLoc-Miniatursteckverbinder ohne Steckverbinderschutz (Option 02); außerdem verfügt sie über ATEX-, IECEx- und CSA-Zertifizierungen für explosionsgefährdete Bereiche (Option 05).

Die Sonde arbeitet nach dem Wirbelstromprinzip und misst statische und dynamische Abstände zwischen der Sondenspitze und der Zielwelle. Sie ist Bestandteil eines vollständigen 3300 XL 8-mm-Wirbelstrom-Messsystems, das ein passendes Verlängerungskabel und einen 3300 XL Proximitor-Sensor erfordert. Dieses spezielle Modell ist für Anwendungen konfiguriert, die innerhalb metrischer Maschinengehäuse auf kurzen Strecken eine starke mechanische Abschirmung erfordern.

Merkmale

• Option 00 bezeichnet eine gewindelose Länge von 0 mm an einem vollständig mit Gewinde versehenen Gehäuse.
• Option 10 definiert eine metrische Gehäusegesamtlänge von 100 mm mit M10-x-1-Gewinde.

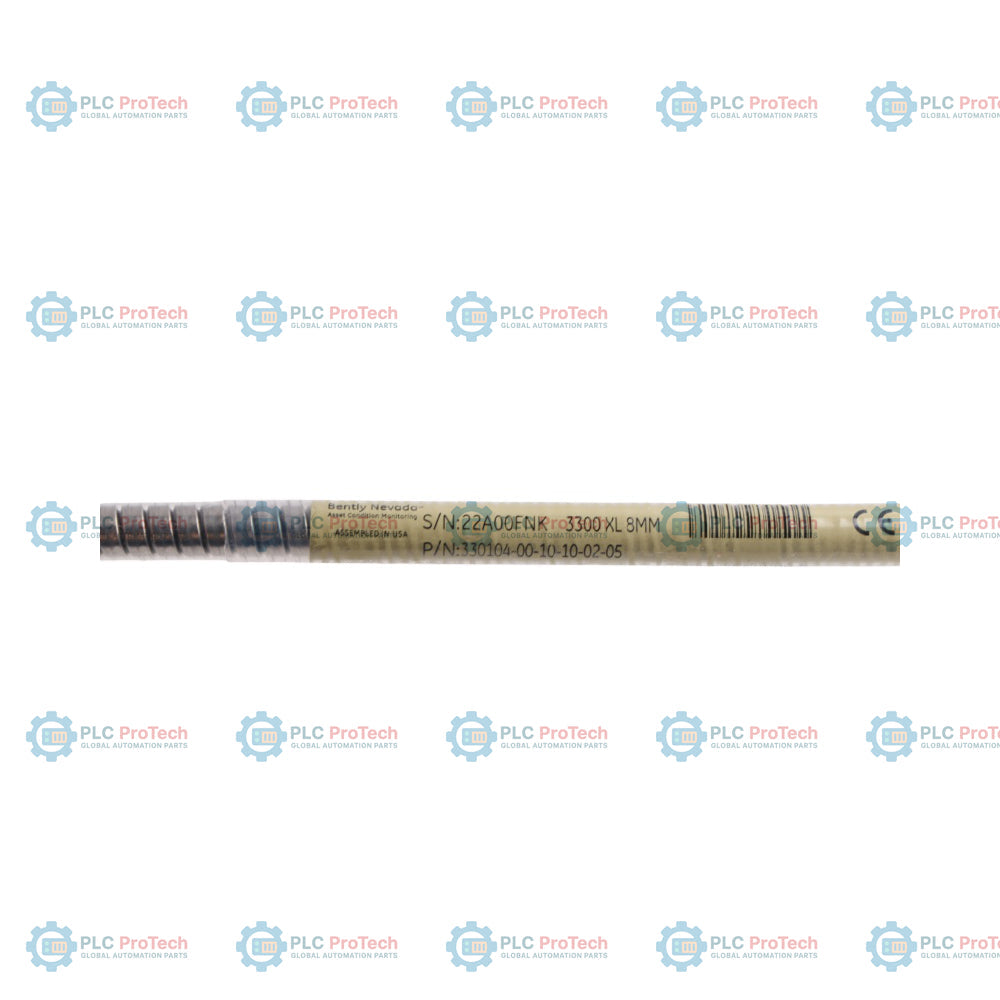

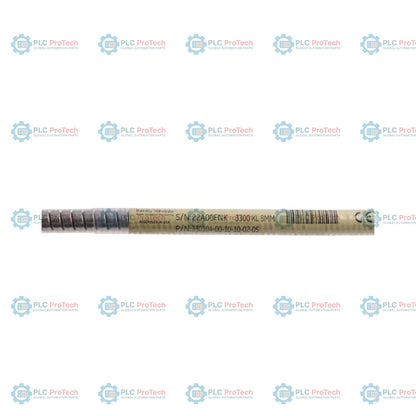

• Die integrierte Edelstahlarmierung (Basismodell 330104) bietet physischen Schutz für das Koaxialkabel.
• Die Gesamtlänge von Option 10 bezeichnet eine integrierte Kabelbaugruppe mit einer Länge von 1,0 Metern (3,3 Fuß).
• Option 02 bezeichnet einen koaxialen ClickLoc-Miniatursteckverbinder ohne Steckverbinderschutz.
• Option 05 bezeichnet die CSA-, ATEX- und IECEx-Zulassungen für den Betrieb in explosionsgefährdeten Bereichen.
• Vollständig kompatibel mit dem Bently Nevada 3300 XL Proximitor-Sensor und Standard-Verlängerungskabeln.

Anwendungen

• Messung von Wellenschwingungen und -positionen an rotierenden Maschinen.
• Überwachung der dynamischen radialen Wellenauslenkung.
• Messung der axialen Position und des Rotorschubs.
• Maschinenschutz in Dampfturbinen, Gasturbinen, Kompressoren und Industriepumpen.
• Anwendungen, die eine armierte Führung durch Leitungen oder um mechanisch stark beanspruchte Bauteile erfordern.

Bestellinformationen

Technische Daten

Installationsrichtlinien

• Gewindeeingriff: Die maximal empfohlene Gewindeeingriffslänge für M10 x 1-Gewinde beträgt 15 mm, um ein Verklemmen während der Installation zu verhindern.
• Drehmomentgrenzen: Ziehen Sie die koaxialen ClickLoc-Steckverbinder handfest an. Verwenden Sie an den koaxialen Verbindungsstellen keine übermäßige Kraft und keine Werkzeuge.
• Verlegung: Verlegen Sie das armiere Kabel entlang der Tragkonstruktion und halten Sie dabei einen Mindestbiegeradius von 38,1 mm (1,5 Zoll) ein, um Knicke oder Quetschungen zu vermeiden.
• Kalibrierung des linearen Bereichs: Stellen Sie sicher, dass der Sensor physisch innerhalb des linearen Bereichs des 3300 XL 8-mm-Systems einen Abstand aufweist (typischerweise 2,0 mm / 80 mil), indem Sie ein Digitalmultimeter an den Ausgang des Näherungssensors anschließen.

Konformität und Zertifizierungen

• ATEX/IECEx: Ex ia IIC T5...T1 Ga; Ex ia IIIC T90C...T280C Dc (EPL Ga und EPL Dc); Ex nA IIC T5...T1 Gc; Ex ec IIC T5...T1 Gc
• CSA/cNRTLus: Klasse I, Zone 0: AEx/Ex ia IIC T5...T1 Ga; Klasse I, Division 2, Gruppen A, B, C, D; Klasse II, Gruppen E, F, G; Klasse III
• CE-Kennzeichnung: Konform mit der EMV-Richtlinie 2014/30/EU und der RoHS-Richtlinie 2011/65/EU
• Funktionale Sicherheit: SIL 2-zertifiziert (HFT = 0), SIL 3-fähig (HFT = 1)
