Beschreibung

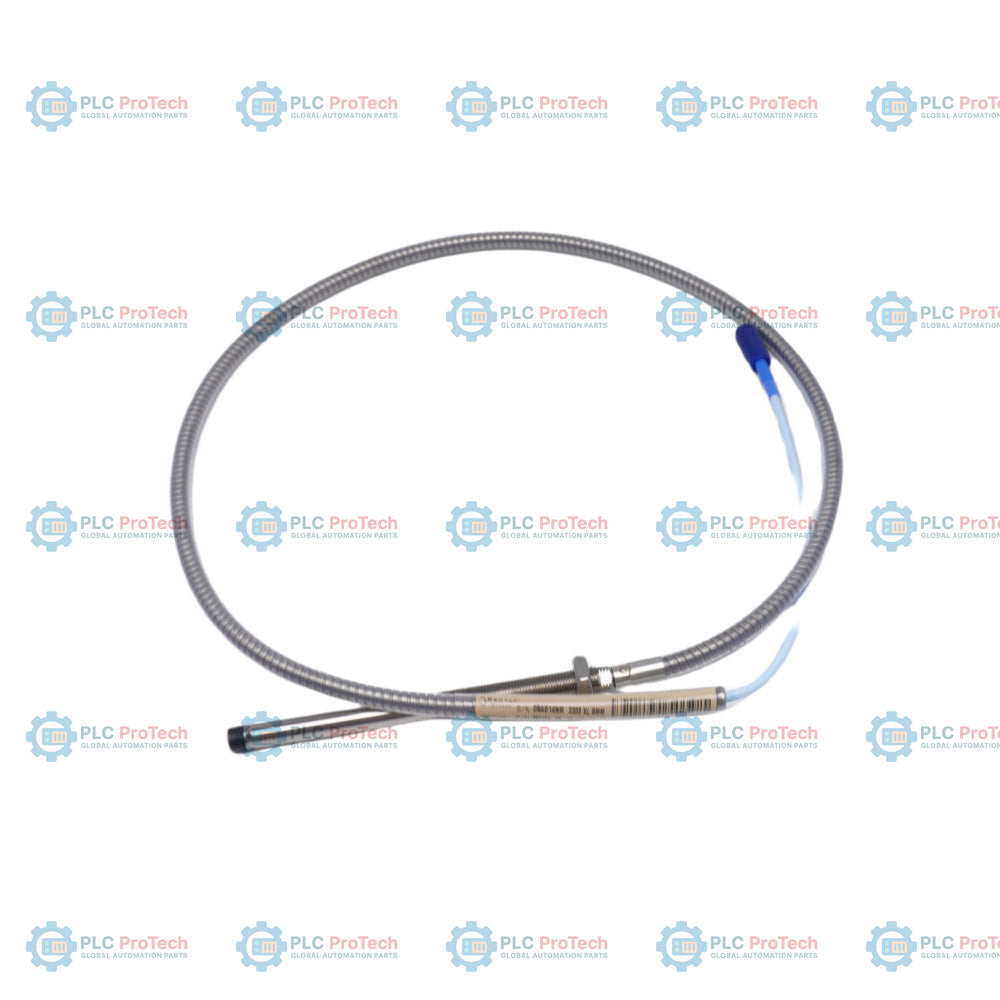

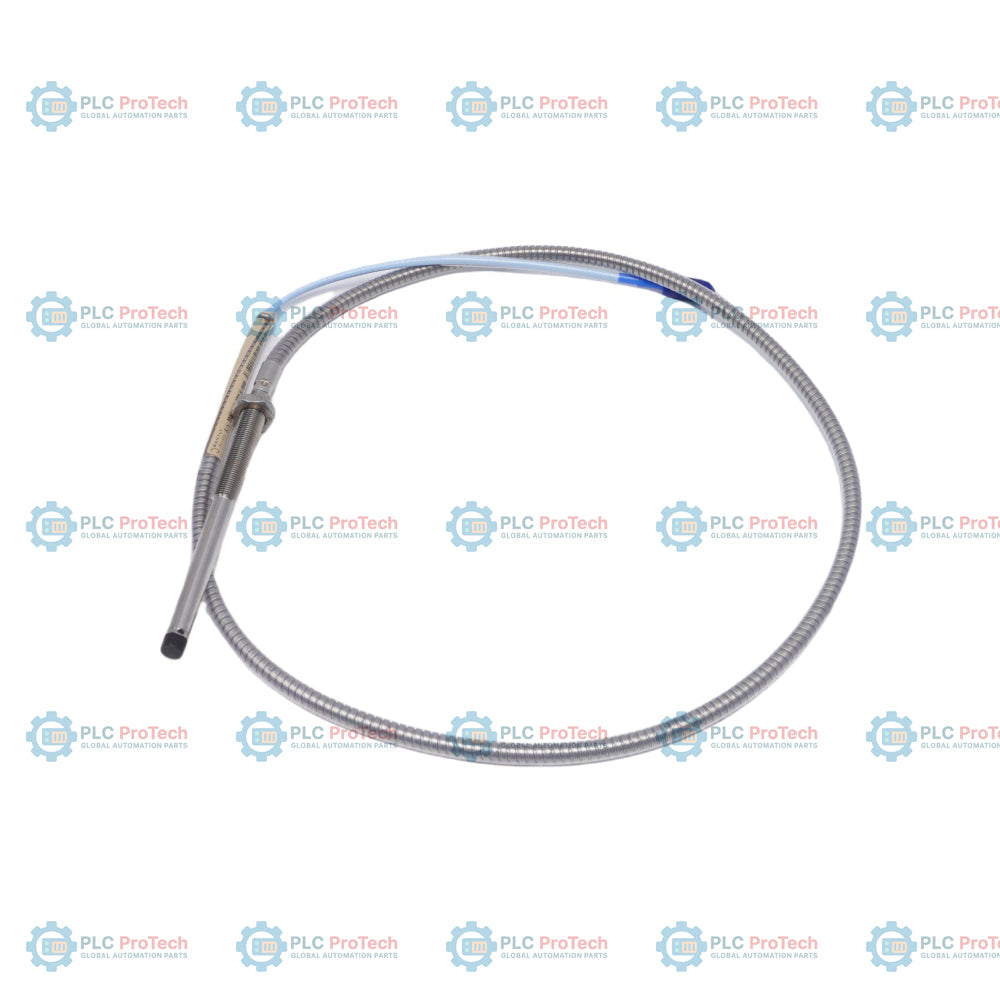

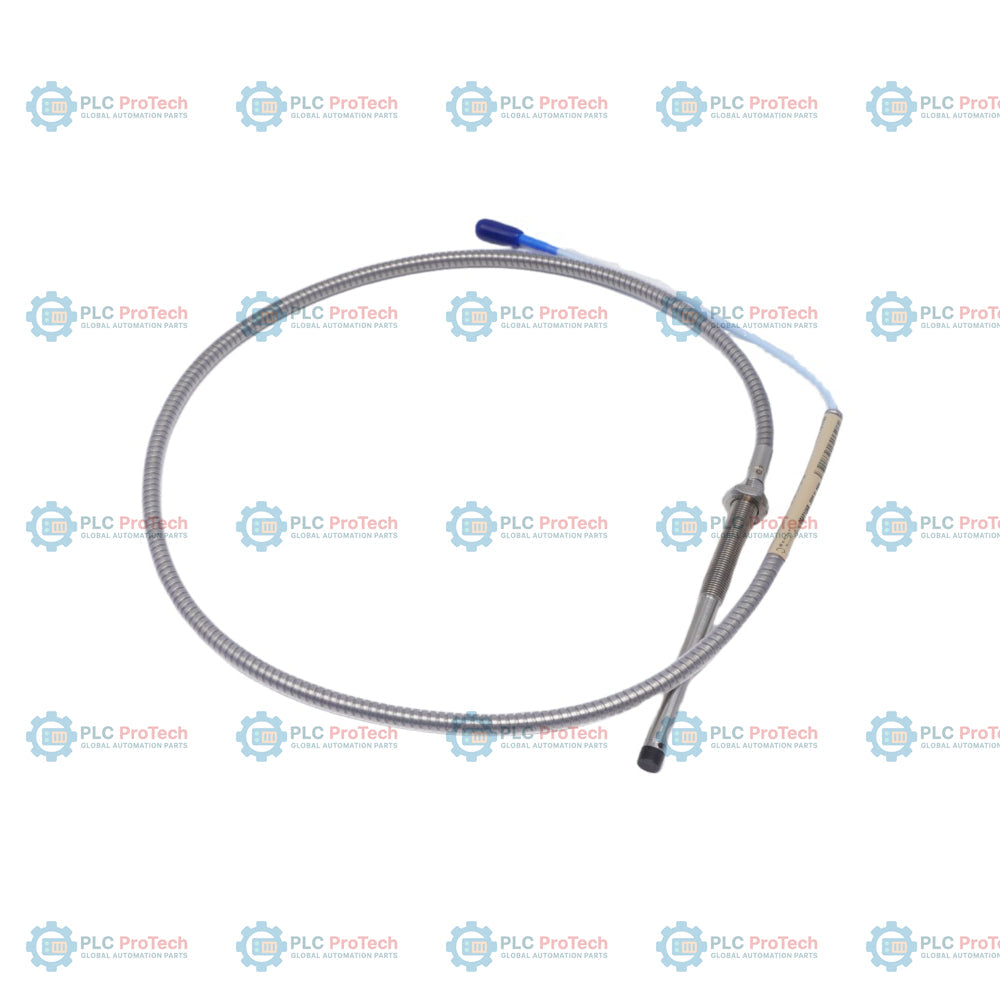

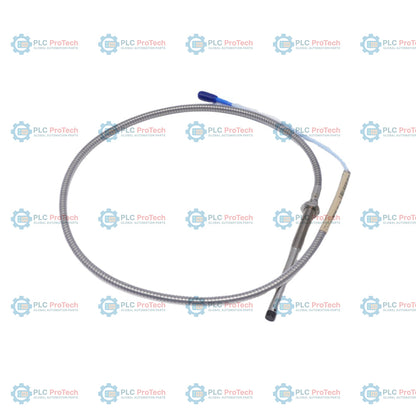

330104-06-12-10-02-00 bezeichnet genau diese Konfiguration der 3300 XL 8-mm-Näherungssonde mit metrischem M10 x 1-Gewinde, 60 mm gewindeloser Körperlänge, 120 mm gesamter Gehäuselänge, 1,0 Meter Gesamtsystemlänge, Standardkabel, Miniatur-ClickLoc-Stecker und ohne behördliche Zulassungen für explosionsgefährdete Bereiche.

Diese Variante verfügt über eine integrierte Edelstahlarmierung über dem Kabel und bietet dadurch im Vergleich zum nicht armieren 330103-Modell einen überlegenen mechanischen Schutz gegen Abrieb, Quetschen und Durchtrennen in rauen Industrieumgebungen mit Maschinen. Mit Option 02 verwendet die Sonde einen standardmäßigen Miniatur-Koaxial-ClickLoc-Stecker ohne integrierten Steckerschutz, wodurch sie sich von der Variante mit Option 01 unterscheidet. Da Option E außerdem 00 ist, ist diese Sonde ohne Zulassungen für explosionsgefährdete Bereiche konfiguriert und eignet sich somit für allgemeine Anwendungen, die keine Einstufung für explosionsgefährdete Atmosphären wie ATEX oder CSA erfordern.

Merkmale

• M10 x 1-Gewindekonfiguration mit integrierter Metallarmierung für starken mechanischen Schutz.
• Option 06 bietet eine gewindelose Sondenkörperlänge von 60 mm.
• Option 12 bietet eine gesamte Gehäuselänge von 120 mm.
• Option 10 legt eine Gesamtlänge der Sonde von 1,0 Metern (3,3 Fuß) fest.
• Option 02 bezeichnet ein standardmäßiges Koaxialkabel mit einem Miniatur-ClickLoc-Stecker.
• Option 00 bezeichnet eine standardmäßige Konfiguration für nicht explosionsgefährdete Bereiche ohne behördliche Zulassungen.
• Spitzenmaterial aus PPS (Polyphenylensulfid) mit robuster Kapselung zum Schutz der Spuleneinheit.
• In die Sondenspitze und Gehäusebaugruppe integrierte Viton-O-Ring-Druckdichtung.

Anwendungen

• Zur Verwendung in den Maschinenschutzsystemen Bently Nevada 3500 und 3300.
• Überwachung von Radialschwingungen, axialer Wellenposition und Drehzahl-/Keyphasor-Referenz an rotierenden Maschinen.
• Berührungslose Wirbelstrommessungen an Dampfturbinen, Gasturbinen, Kompressoren, Pumpen und Getrieben.
• Installationen mit mechanischem Schutz, bei denen externe Kabel physischer Abriebbelastung ausgesetzt sind.

Bestellinformationen

Technische Daten

Anschlüsse und Schnittstellen

Installationsrichtlinien

• Verwenden Sie Standard-Befestigungswinkel oder Schalttafelhalterungen mit M10 x 1-Gewinde.
• Halten Sie eine minimale Gewindeeingriffslänge des Gehäuses von 15 mm ein.
• Vermeiden Sie es, das maximal empfohlene Drehmoment für die Befestigungsgewinde zu überschreiten (typischerweise 5 N-m für M10-Gewinde).
• Stellen Sie sicher, dass die Verbindung zwischen dem Koaxialstecker der Sonde und dem ClickLoc-Stecker des Verlängerungskabels handfest angezogen ist.
• Biegen Sie das armierte Kabel nicht über seinen Mindestbiegeradius von 25.4 mm hinaus.
• Prüfen Sie die seitlichen Freiräume um die Sondenspitze (typischerweise das 3-Fache des Sondenspitzen-Durchmessers), um eine Beeinflussung des Zielsignals durch nahegelegene Metallstrukturen zu verhindern.

Konformität und Zertifizierungen

• Elektromagnetische Verträglichkeit (EMV): Richtlinie 2014/30/EU, EN 61000-6-2 (Störfestigkeit), EN 61000-6-4 (Emissionen)
• Beschränkung gefährlicher Stoffe (RoHS): Richtlinie 2011/65/EU, China RoHS (EFUP 15 Jahre)
• Funktionale Sicherheit: SIL 2 (HFT = 0) / SIL 3 (HFT = 1) zertifiziert bei Integration in einen vollständigen Sicherheitskreis
• Zulassungen für explosionsgefährdete Bereiche: Option 00 gibt an, dass für diese Variante für allgemeine Anwendungen keine Zulassungen für explosionsgefährdete Atmosphären (z. B. ATEX, IECEx, CSA) enthalten sind.
