Beschreibung

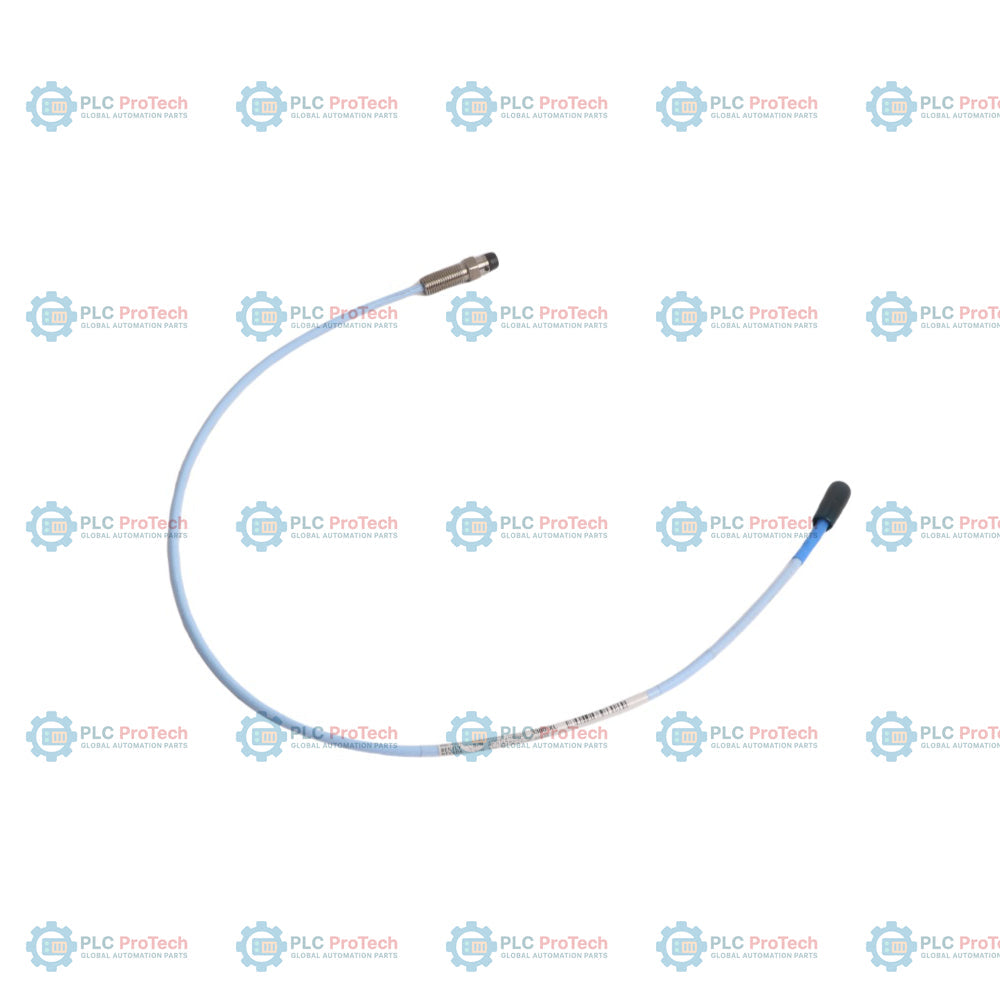

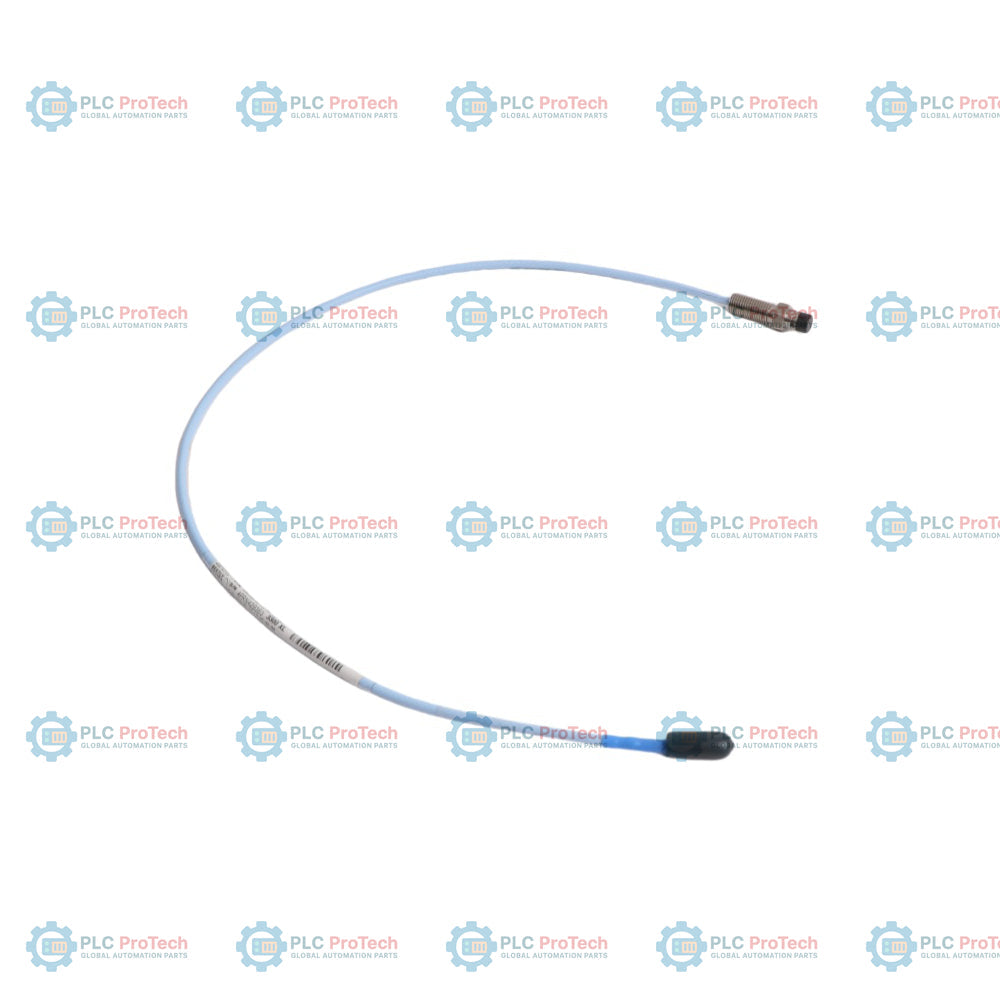

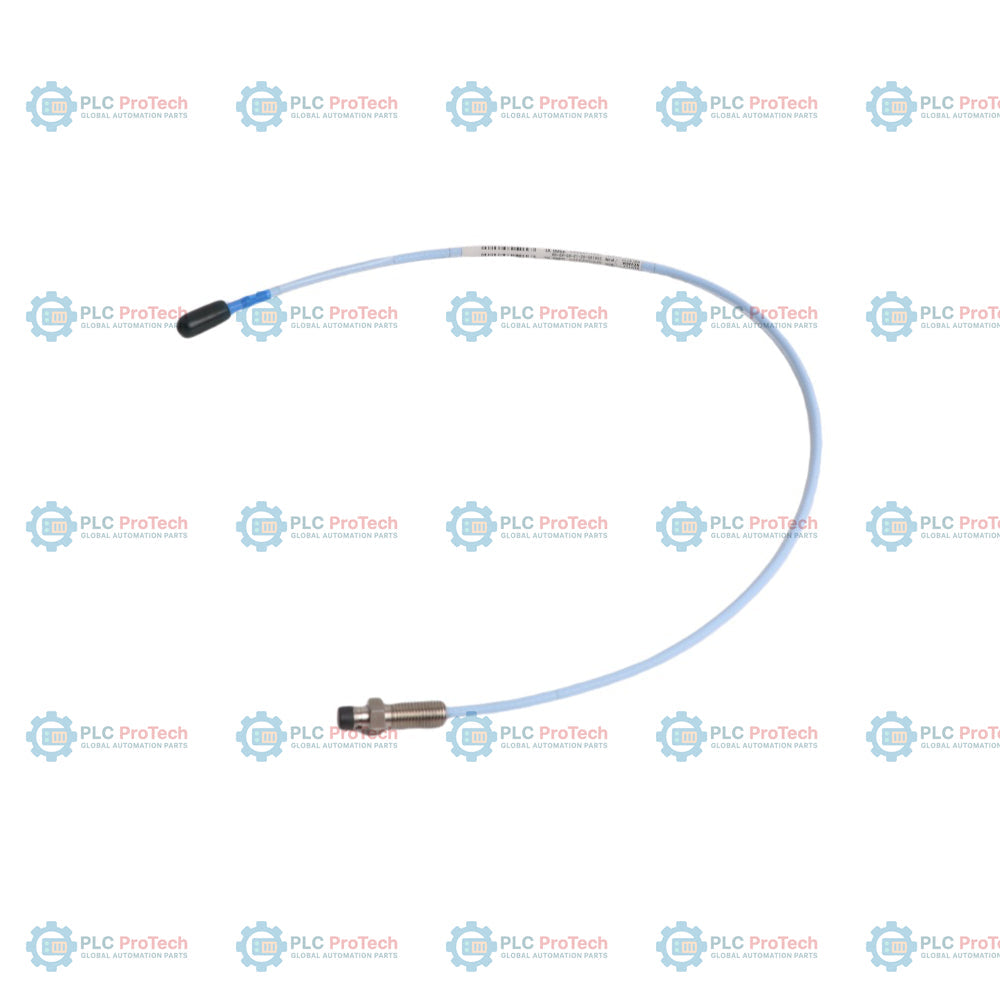

Option 02 (0,2 Zoll gewindelose Länge) und Option 12 (1,2 Zoll gesamte Gehäuselänge) definieren diese Konfiguration der 3300 XL 8-mm-Näherungssonde zur Rückwärtsmontage — 330105-02-12-05-02-01Diese Wirbelstromsonde misst Wellenschwingung, axiale Position und Ölfilmdicke an rotierenden Maschinen. Anders als standardmäßige Sonden zur Frontmontage, die von außen in das Maschinengehäuse eingeschraubt werden, wird diese Variante zur Rückwärtsmontage von hinten oder aus dem Inneren einer Montageschutzhülse installiert und ermöglicht so die Überwachung zum Maschinenschutz in kompakten Lagergehäusen oder Bereichen mit eingeschränktem Zugang von außen.

Die Sonde verwendet ein 3/8-24-UNF-2A-Gewindedesign und verfügt über ein 0,5 Meter (1,6 Fuß) langes Koaxialkabel. Für eine ordnungsgemäße Kalibrierung und Funktionalität wird diese 0,5-Meter-Sonde mit einem passenden 4,5- oder 8,5-Meter-Verlängerungskabel kombiniert und bildet ein 5,0- oder 9,0-Meter-Messwertaufnehmersystem, das direkt mit einem kalibrierten 3300 XL Proximitor-Sensor verbunden wird. Das Koaxialkabel endet in einem vergoldeten koaxialen ClickLoc-Miniatursteckverbinder, der mechanischen Schwingungen widersteht, ohne eine sperrige Schutzmanschette für den Steckverbinder zu benötigen. Mit den Zulassungen nach Option 01 erfüllt die Baugruppe die CSA-US/C-Normen für explosionsgefährdete Bereiche und ist für den Einsatz in eigensicheren und nicht zündfähigen Installationen zertifiziert.

Merkmale

• Das Rückwärtsmontage-Design ermöglicht die Installation von der Innenseite oder Rückseite in Hülsenbaugruppen oder Lagergehäuse.
• Option 02: Die gewindelose Länge von 0,2 Zoll (5,0 mm) eignet sich für Montageanforderungen mit niedrigem Profil.
• Option 12: Die gesamte Gehäuselänge von 1,2 Zoll (30 mm) mit einem standardmäßigen Gewindekörper 3/8-24 UNF-2A.
• Option 05: Die Gesamtkabellänge von 0,5 Metern (1,6 Fuß) minimiert Kabelüberhang innerhalb von Maschinengehäusen.
• Option 02: Der koaxiale Miniatur-ClickLoc-Steckverbinder mit vergoldeter Kontaktierung und sicherer Verriegelung bewahrt die Signalintegrität.
• Option 01: Die CSA-US/C-Agenturzulassungen zertifizieren die Hardware für explosionsgefährdete Bereiche der Klassen I, Division 1 und 2.
• Die Sondenspitze aus Polyphenylensulfid (PPS) widersteht chemischer Einwirkung und hohen Temperaturen.
• Das Gehäuse aus Edelstahl AISI 303 bietet Korrosionsschutz in rauen industriellen Umgebungen.

Anwendungen

• Messung der radialen Wellenschwingung und der axialen Position an industriellen rotierenden Maschinen.
• Schutzsysteme für Lagergehäuse von Dampfturbinen, Gasturbinen und Generatoren.
• Zustandsüberwachung von Zentrifugalkompressoren, Expandern und Getrieben.
• Überwachung von Turbomaschinen mit hoher Drehzahl und begrenztem Außenfreiraum.

Bestellinformationen

Technische Daten

Installationsrichtlinien

Stellen Sie sicher, dass der Montageort der Sonde frei von Ablagerungen ist. Fädeln Sie bei der Installation der Sonde für Rückmontage die Baugruppe von der Rückseite der Hülse oder des Gehäuses ein. Überschreiten Sie nicht die maximale Gewindeeingriffslänge von 14,3 mm (0,563 in), um ein Verklemmen zu vermeiden. Ziehen Sie die Sonde während der Installation handfest an und halten Sie das Drehmoment zum Schutz des Gewindegehäuses innerhalb des Höchstwerts von 3,9 N-m (35 in-lb). Verlegen Sie das Koaxialkabel mit einem Mindestbiegeradius von 25,4 mm (1,0 in) und befestigen Sie es mit nichtmetallischen Kabelschellen, um bei starken Maschinenschwingungen Kabelverschleiß zu verhindern. Halten Sie die Anschlüsse am ClickLoc-Steckverbinder sauber und trocken und überprüfen Sie, dass der Schirm des Koaxialkabels von der Maschinenerde isoliert und mit dem gemeinsamen Anschluss am Proximitor-Sensor-Klemmenblock verbunden ist.
