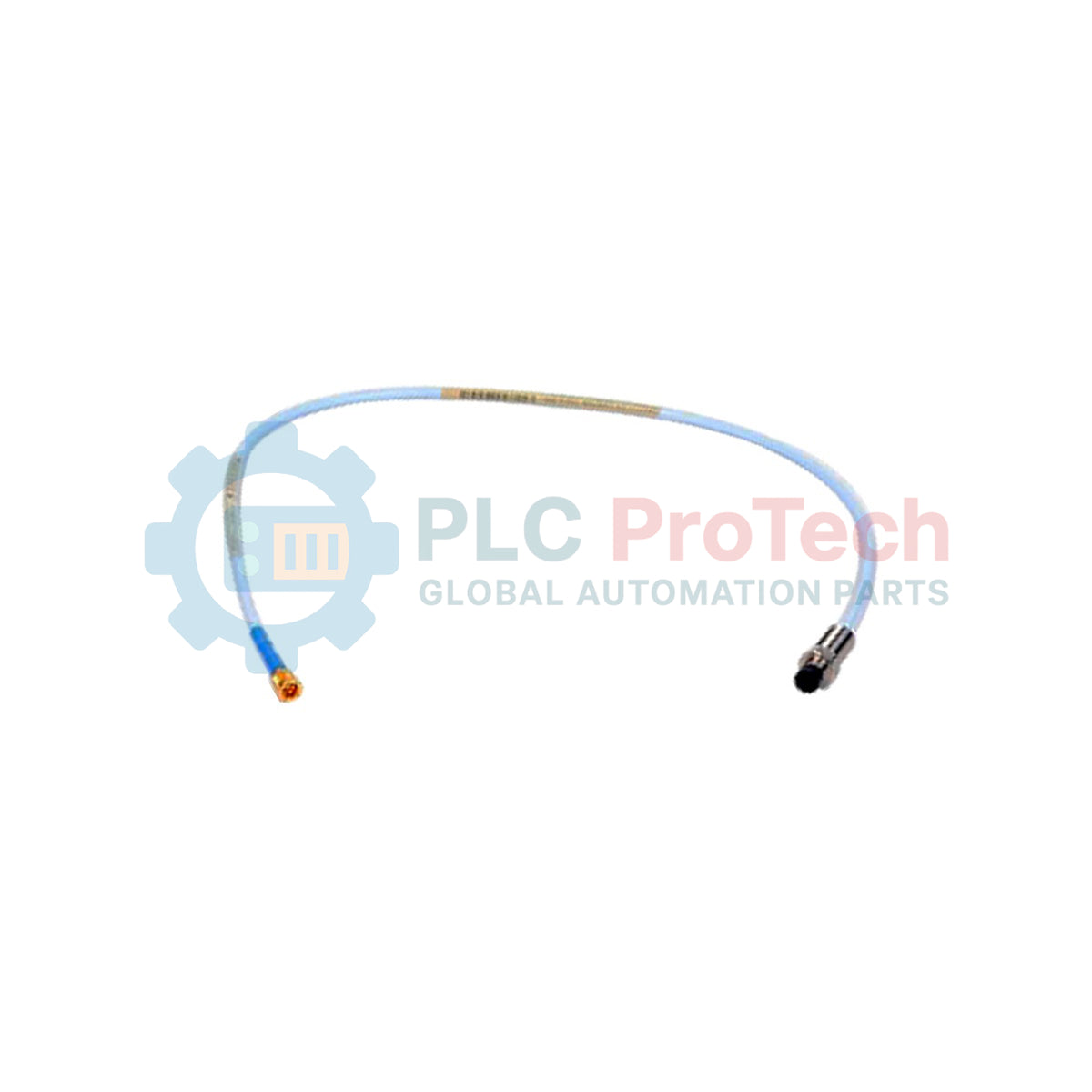

Diese Bently Nevada 330105-02-12-05-12-CN-Näherungssonde ermöglicht präzise Wirbelstrommessungen in anspruchsvollen Umgebungen zum Maschinenschutz und dient als zentrale Sensorkomponente für Überwachungssysteme der Serie 3300 XL 8 mm. Sie wurde für Anwendungen mit Rückseitenmontage entwickelt und liefert wichtige Rückmeldungen zu Wellenschwingungen und -position an Maschinenschutzsysteme, sodass Fehler an schnell rotierenden Maschinen frühzeitig erkannt werden können. Das Gerät verfügt über eine robuste mechanische Abdichtung mit seinem speziellen FluidLoc-Kabel, das das Eindringen von Öl in den Kabelinneren verhindert, kombiniert mit einem Miniatur-Koaxialsteckverbinder ClickLoc für einen sicheren, vibrationsbeständigen elektrischen Kontakt.
| Parameter | Spezifikationswert |
|---|---|
| Hersteller | Bently Nevada |
| Modellnummer | 330105-02-12-05-12-CN |
| Serientyp | 3300 XL 8-mm-Näherungssonde |
| Option für das Montagegewinde (-02) | 3/8-24 UNF-Rückseitenmontage |
| Option für die gewindelose Länge (-12) | 1,2 Zoll |
| Option für die Gesamtlänge (-05) | 0,5 Meter (1,6 Fuß) |
| Steckverbinder- und Kabeloption (-12) | Miniatur-Koaxialsteckverbinder ClickLoc, FluidLoc-Kabel |
| Zulassungsoption (-CN) | Länderspezifische lokale Zertifizierungen (für explosionsgefährdete Bereiche zugelassen) |
| Material der Sondenspitze | Polyphenylensulfid (PPS) |
| Material des Sondenkörpers | Edelstahl AISI 303 oder 304 (SST) |
| Betriebstemperaturbereich | -51 °C bis +177 °C (-60 °F bis +350 °F) |
| Nettogewicht des Instruments | 0,323 kg |
| Versandgewicht (berechnet) | 1,5 kg |
| Ursprungsland | Vereinigte Staaten (USA) |
| Steckverbinderelement | Signal-/Schaltungszuordnung |
|---|---|
| Koaxialer Innenleiter | HF-Signalverbindung zum 3300 XL Proximitor-Sensor |
| Koaxialer Außenmantel | Gemeinsamer Rückleiter-/Schirmerdungspfad |
Diese Sonde darf ausschließlich mit einem darauf abgestimmten 3300 XL Proximitor-Sensor verwendet werden (typischerweise kalibriert für Systemkonfigurationen mit 5,0 m oder 9,0 m, abhängig von der Integration des Verlängerungskabels). Die Kombination unterschiedlicher Sondenlängen oder Spitzenausführungen mit nicht passenden Proximitor-Kalibrierungen führt zu erheblichen Fehlern des Skalierungsfaktors und zu Abweichungen von der standardmäßigen Empfindlichkeit von 7,87 V/mm (200 mV/mil). Als Zielmaterial wird AISI-4140-Stahl vorausgesetzt; andere Rotorwerkstoffe verändern die magnetische Kopplung und erfordern individuelle Rekalibrierungskurven.
Stellen Sie bei der Montage der Rückmontage sicher, dass die Befestigungshülse keinen übermäßigen axialen Druck auf die Schulter der Sondenspitze ausübt. Ein zu starkes Anziehen des Rückmontagegewindes kann das glasfaserverstärkte PPS-Gehäuse der Sondenspitze beschädigen und zu Mikrorissen führen, durch die Prozessgas oder Flüssigkeit unter hohem Druck vorbeiströmen kann. Ein radialer Mindestabstand von 15,2 mm (0,6 Zoll) zu umgebenden metallischen Zielstrukturen ist einzuhalten, um parasitäre Wirbelstrompfade zu verhindern, die die Linearität beeinträchtigen.
Halten Sie den ClickLoc-Koaxialanschluss während der Montage vollständig sauber und trocken. Bereits geringste Mengen Ölnebel oder Feuchtigkeit im Koaxialanschluss führen zu hochfrequentem Signalrauschen oder Spannungsdrift und lösen dadurch falsche Schwingungsalarme aus. Es wird dringend empfohlen, einen standardmäßigen Steckerschutzsatz (Elastomer-Schutzmanschette) über die ClickLoc-Kupplung zu ziehen, um die Isolationsimpedanz zu erhalten. Vermeiden Sie außerdem, den minimalen Kabelbiegeradius von 25,4 mm (1,0 Zoll) zu unterschreiten.
Trennen Sie den Host-Antrieb vollständig von der Energieversorgung und sichern Sie ihn gegen Wiedereinschalten. Sperren Sie außerdem alle internen Druckpfade, bevor Sie die Rückmontagebaugruppe einschrauben. Wird die Welle nicht gesichert und der verbleibende Prozessdruck nicht abgelassen, kann dies zu einem gefährlichen Austritt von unter Druck stehender Flüssigkeit oder zu einem katastrophalen Aufprall des Werkzeugs auf den Sensorkopf während der Justierung führen.
Globaler Expressversand
Rückgabe & Garantie
Hersteller: Bently Nevada
Produkt-Nr.: 330105-02-12-05-12-CN
Herkunftsland:Vereinigte Staaten
Produkttyp: Näherungssondensensoren
Zahlung: T/T, Western Union
Gewicht: 320g
Versandhafen: Xiamen
Garantie: 12 Monate
Diese Bently Nevada 330105-02-12-05-12-CN-Näherungssonde ermöglicht präzise Wirbelstrommessungen in anspruchsvollen Umgebungen zum Maschinenschutz und dient als zentrale Sensorkomponente für Überwachungssysteme der Serie 3300 XL 8 mm. Sie wurde für Anwendungen mit Rückseitenmontage entwickelt und liefert wichtige Rückmeldungen zu Wellenschwingungen und -position an Maschinenschutzsysteme, sodass Fehler an schnell rotierenden Maschinen frühzeitig erkannt werden können. Das Gerät verfügt über eine robuste mechanische Abdichtung mit seinem speziellen FluidLoc-Kabel, das das Eindringen von Öl in den Kabelinneren verhindert, kombiniert mit einem Miniatur-Koaxialsteckverbinder ClickLoc für einen sicheren, vibrationsbeständigen elektrischen Kontakt.
| Parameter | Spezifikationswert |
|---|---|
| Hersteller | Bently Nevada |
| Modellnummer | 330105-02-12-05-12-CN |
| Serientyp | 3300 XL 8-mm-Näherungssonde |
| Option für das Montagegewinde (-02) | 3/8-24 UNF-Rückseitenmontage |
| Option für die gewindelose Länge (-12) | 1,2 Zoll |
| Option für die Gesamtlänge (-05) | 0,5 Meter (1,6 Fuß) |
| Steckverbinder- und Kabeloption (-12) | Miniatur-Koaxialsteckverbinder ClickLoc, FluidLoc-Kabel |
| Zulassungsoption (-CN) | Länderspezifische lokale Zertifizierungen (für explosionsgefährdete Bereiche zugelassen) |
| Material der Sondenspitze | Polyphenylensulfid (PPS) |
| Material des Sondenkörpers | Edelstahl AISI 303 oder 304 (SST) |
| Betriebstemperaturbereich | -51 °C bis +177 °C (-60 °F bis +350 °F) |
| Nettogewicht des Instruments | 0,323 kg |
| Versandgewicht (berechnet) | 1,5 kg |
| Ursprungsland | Vereinigte Staaten (USA) |
| Steckverbinderelement | Signal-/Schaltungszuordnung |
|---|---|
| Koaxialer Innenleiter | HF-Signalverbindung zum 3300 XL Proximitor-Sensor |
| Koaxialer Außenmantel | Gemeinsamer Rückleiter-/Schirmerdungspfad |
Diese Sonde darf ausschließlich mit einem darauf abgestimmten 3300 XL Proximitor-Sensor verwendet werden (typischerweise kalibriert für Systemkonfigurationen mit 5,0 m oder 9,0 m, abhängig von der Integration des Verlängerungskabels). Die Kombination unterschiedlicher Sondenlängen oder Spitzenausführungen mit nicht passenden Proximitor-Kalibrierungen führt zu erheblichen Fehlern des Skalierungsfaktors und zu Abweichungen von der standardmäßigen Empfindlichkeit von 7,87 V/mm (200 mV/mil). Als Zielmaterial wird AISI-4140-Stahl vorausgesetzt; andere Rotorwerkstoffe verändern die magnetische Kopplung und erfordern individuelle Rekalibrierungskurven.
Stellen Sie bei der Montage der Rückmontage sicher, dass die Befestigungshülse keinen übermäßigen axialen Druck auf die Schulter der Sondenspitze ausübt. Ein zu starkes Anziehen des Rückmontagegewindes kann das glasfaserverstärkte PPS-Gehäuse der Sondenspitze beschädigen und zu Mikrorissen führen, durch die Prozessgas oder Flüssigkeit unter hohem Druck vorbeiströmen kann. Ein radialer Mindestabstand von 15,2 mm (0,6 Zoll) zu umgebenden metallischen Zielstrukturen ist einzuhalten, um parasitäre Wirbelstrompfade zu verhindern, die die Linearität beeinträchtigen.
Halten Sie den ClickLoc-Koaxialanschluss während der Montage vollständig sauber und trocken. Bereits geringste Mengen Ölnebel oder Feuchtigkeit im Koaxialanschluss führen zu hochfrequentem Signalrauschen oder Spannungsdrift und lösen dadurch falsche Schwingungsalarme aus. Es wird dringend empfohlen, einen standardmäßigen Steckerschutzsatz (Elastomer-Schutzmanschette) über die ClickLoc-Kupplung zu ziehen, um die Isolationsimpedanz zu erhalten. Vermeiden Sie außerdem, den minimalen Kabelbiegeradius von 25,4 mm (1,0 Zoll) zu unterschreiten.
Trennen Sie den Host-Antrieb vollständig von der Energieversorgung und sichern Sie ihn gegen Wiedereinschalten. Sperren Sie außerdem alle internen Druckpfade, bevor Sie die Rückmontagebaugruppe einschrauben. Wird die Welle nicht gesichert und der verbleibende Prozessdruck nicht abgelassen, kann dies zu einem gefährlichen Austritt von unter Druck stehender Flüssigkeit oder zu einem katastrophalen Aufprall des Werkzeugs auf den Sensorkopf während der Justierung führen.
