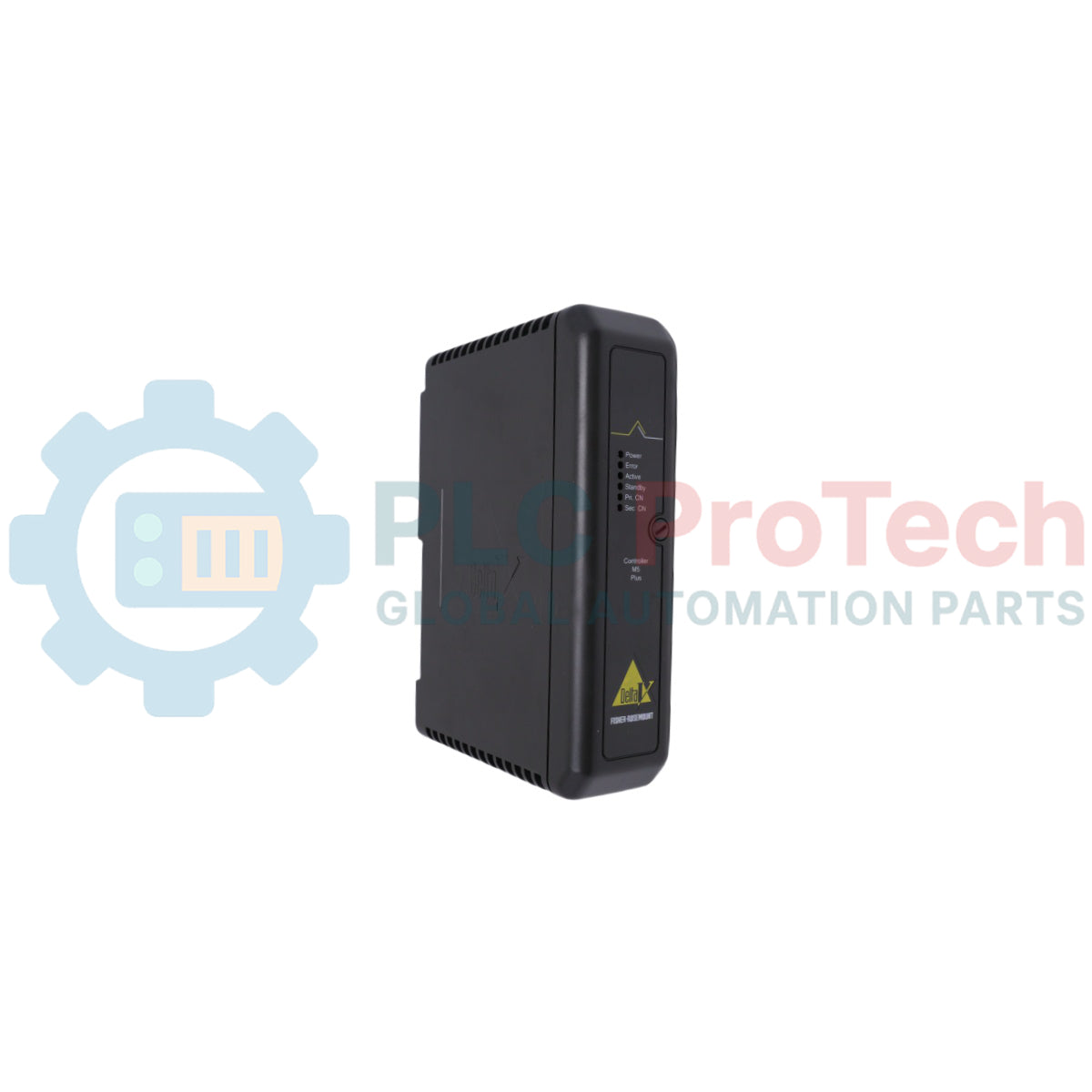

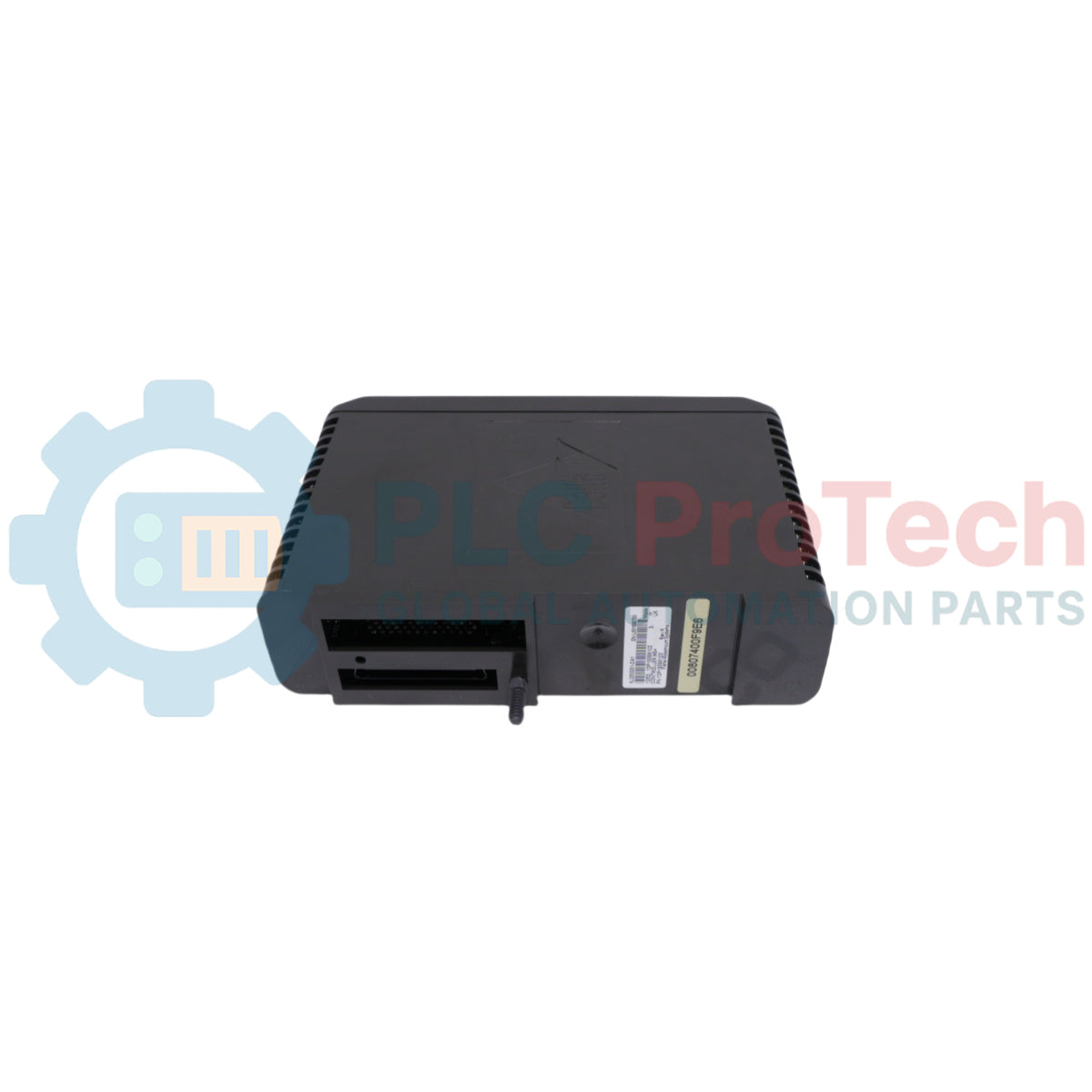

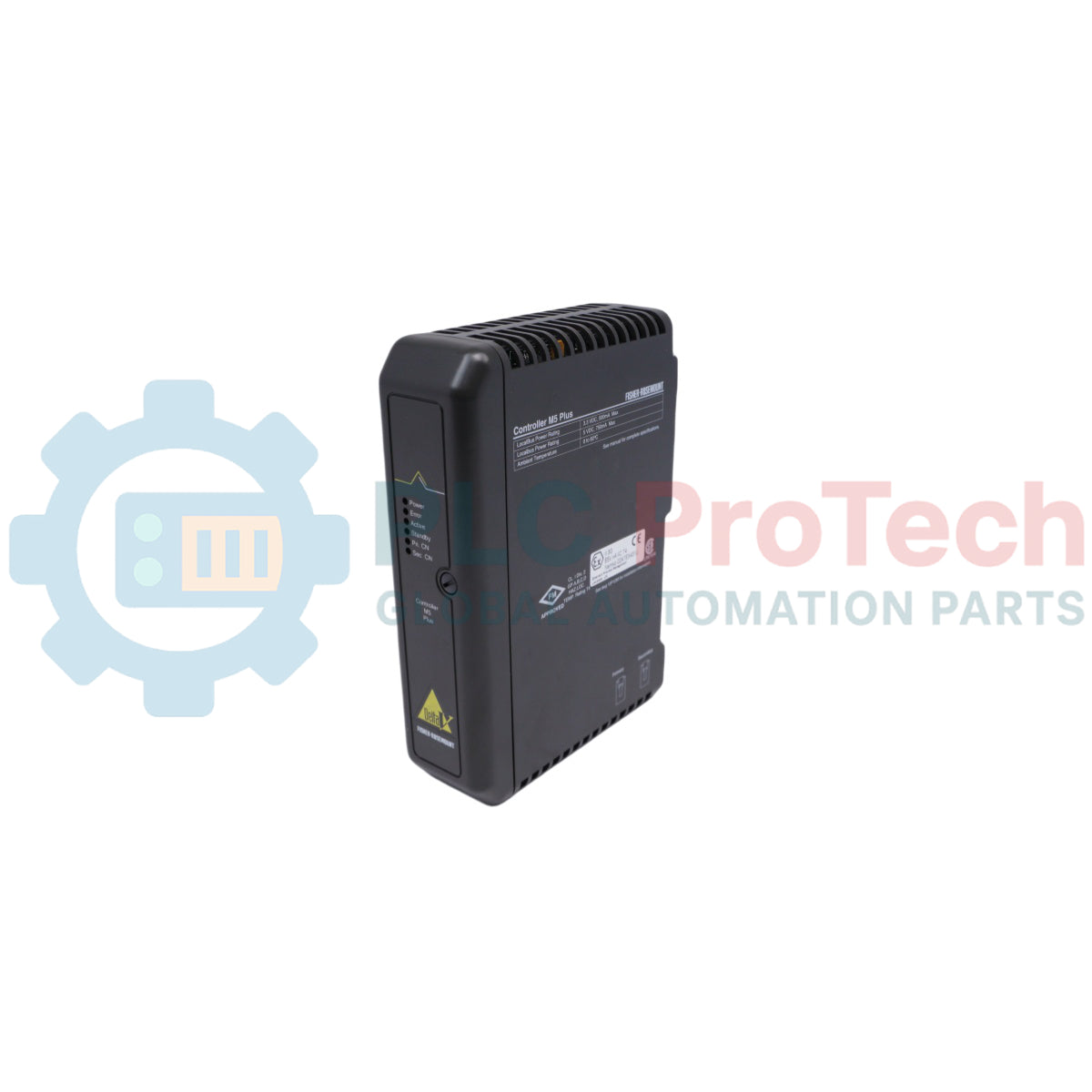

Emerson KJ2002X1-CA1 12P1509X102 VE3004 DeltaV M5+-Steuerung

SKU KJ2002X1-CA1 12P1509X102 VE3004

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Emerson
Produkt-Nr.: KJ2002X1-CA1 12P1509X102 VE3004
Herkunftsland:Vereinigte Staaten
Produkttyp: PLC-CPU-Module
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 180g
Abmessungen: 160 x 125 x 45 mm (6.3 x 4.9 x 1.8 Zoll)
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Für die nahtlose Integration in die verteilte DeltaV-Steuerungsarchitektur entwickelt, ist das Emerson KJ2002X1-CA1 (auch unter den Teilenummern 12P1509X102 und VE3004 katalogisiert) ein industrietaugliches M5+-Controller-Modul. Dieses Modul wurde für die Ausführung komplexer Prozessautomatisierungsroutinen und die Verwaltung der lokalen Feldkommunikation entwickelt und bietet zuverlässige Leistung unter anspruchsvollen industriellen Bedingungen. Es verfügt über robuste Umweltschutzmerkmale, darunter eine Schutzlackbeschichtung der Klasse G3 zum Schutz vor korrosiven luftgetragenen Schadstoffen, und ist gemäß den strengen ATEX-Anforderungen für die sichere Installation in explosionsgefährdeten Bereichen der Klasse I, Division 2, Zone 2 zertifiziert.

Hauptmerkmale

Einstufung für explosionsgefährdete Bereiche: ATEX-zertifiziert gemäß II 3 G (Nemko 02ATEX431U, EEx nA IIC T4) für den Einsatz in Prozessumgebungen der Zone 2.
Korrosionsschutz: Erfüllt die Anforderungen der Klasse G3 für luftgetragene Schadstoffe gemäß ISA-S71.04-1985 und eignet sich für raue, schwefelhaltige Atmosphären.
LocalBus-Energiemanagement: Optimierter niedriger Stromverbrauch mit maximal 750 mA bei +5 VDC und 500 mA bei +3,3 VDC.
Mechanische Widerstandsfähigkeit: Ausgelegt für 10-G-Halbsinusstoß (11 ms Dauer) und hochfrequente Strukturvibrationen bis zu 0,5 G.

Anwendungen

Prozesssteuerungsknoten in der petrochemischen Industrie sowie in der Öl- und Gasverarbeitung.
Erweiterungen und Modernisierungen des verteilten DeltaV-Steuerungssystems (DCS).
Korrosive Produktionsanlagen, die robuste elektronische Baugruppen gemäß G3 erfordern.
Gehäuse für dezentrale E/A-Schnittstellen in Zone 2.

Technische Spezifikationen

Hersteller	Emerson Automation Solutions
Modellnummer	KJ2002X1-CA1
Alternative Teilenummern	12P1509X102, VE3004
Controller-Serie	DeltaV M5+
LocalBus-Stromeingang	+5 VDC bei 750 mA (max.), +3,3 VDC bei 500 mA (max.)
ATEX-Klassifizierung	II 3 G \| EEx nA IIC T4
ATEX-Zertifikat	Nemko 02ATEX431U
Luftgetragene Schadstoffe	ISA-S71.04-1985 Klasse G3 (Schutzlackbeschichtung)
Betriebstemperatur	0 bis 60 °C (32 bis 140 °F)
Relative Luftfeuchtigkeit	5 % bis 95 % (nicht kondensierend)
Vibrationstoleranz	1 mm Spitze-Spitze (5 bis 16 Hz); 0,5 G (16 bis 150 Hz)
Mechanischer Stoß	10 G Halbsinusstoß für eine Dauer von 11 ms
Maximale Netzwerkspannungsgrenze	60 VAC oder 75 VDC (unter normalen Betriebsbedingungen)
Ursprungsland	Vereinigte Staaten
Versandgewicht (berechnet)	0,65 kg (1,43 lbs)
Abmessungen des Pakets (berechnet)	160 x 125 x 45 mm (6,3 x 4,9 x 1,8 Zoll)

Erfahrungsbasierte technische Erkenntnisse

Alternative Modelle und Kompatibilität

Der KJ2002X1-CA1 gehört zur älteren DeltaV-M5+-Controller-Serie. Obwohl er mit älteren E/A-Backplanes weitgehend kompatibel ist, sollten Sie bei der Migration oder dem Austausch älterer M3-/M5-Systeme unbedingt die Version Ihrer DeltaV-Systemsoftware überprüfen (v11.3.1 oder höher wird empfohlen). Systemträger müssen die duale LocalBus-Spannungsschienenstruktur (+5 V und +3,3 V) unterstützen, um Fehlercodes beim Booten zu vermeiden.

Anwendungsfallen und technische Hinweise

Um eine hohe Verfügbarkeit in Schaltschränken mit hohen Temperaturen sicherzustellen, halten Sie die Umgebungstemperatur im Inneren des Schaltschranks trotz der Nennschwelle von 60 °C unter 55 °C. Bei dauerhaftem Betrieb nahe der oberen Temperaturgrenze kann es zu einem beschleunigten Verschleiß der internen Elektrolytfilterkondensatoren kommen. Trennen Sie außerdem eingehende Netzwerke stets galvanisch; jede Spannung über 60 VAC oder 75 VDC an den Netzwerkanschlüssen umgeht die Transientenschutzdioden und beschädigt den integrierten Kommunikationschipsatz.

Tipps zur Inbetriebnahme und Verdrahtung

Dieser Controller unterstützt keinen RIUP (Removal and Insertion Under Power, Ausbau und Einbau unter Spannung). Das Austauschen des KJ2002X1-CA1 unter Spannung bei aktiver LocalBus-Versorgung kann zu starken Lichtbögen an den Trägerkontakten führen und dadurch lokale Hardwarefehler oder eine systemweite Verschlechterung der Kommunikation verursachen. Stellen Sie sicher, dass die Stromversorgungen des Trägers vollständig spannungsfrei sind, bevor Sie das Modul einsetzen.

Installationsrichtlinien

KRITISCHER SICHERHEITSHINWEIS

Führen Sie an dieser Hardware KEINE Ausbau-, Einbau- oder Änderungen an der Verdrahtung in explosionsgefährdeten Bereichen oder bei eingeschaltetem Systemträger durch. Werden Stromquellen vor der Wartung des Controllers nicht getrennt, besteht das Risiko einer Lichtbogenzündung, der Beschädigung interner Baugruppen und lokaler Steuerungsausfälle.

1

Trennen Sie die Hauptstromquelle für die DeltaV-LocalBus-/Trägerbaugruppe und überprüfen Sie, dass sie spannungsfrei ist.

2

Bestätigen Sie, dass die Kontaktstifte sowohl am Backplane-Steckplatz des Trägers als auch am Anschlussstecker auf der Rückseite des KJ2002X1-CA1 sauber und frei von Ablagerungen sind.

3

Richten Sie den Controller vorsichtig aus und schieben Sie ihn senkrecht zum Träger ein, bis die Verriegelungsmechanismen mit einem hörbaren Klicken sicher einrasten.

4

Schalten Sie die LocalBus-Versorgung wieder ein und überwachen Sie die Startdiagnose über Ihr DeltaV-Diagnoseprogramm, um erfolgreiche Selbsttests zu bestätigen.

FAQ

Kann der Emerson KJ2002X1-CA1-Controller im laufenden Betrieb des DCS ausgetauscht werden?

Nein. Die Systemstromversorgung muss vollständig spannungsfrei geschaltet sein, bevor dieses Modul entfernt oder eingesetzt wird. Ein Austausch im laufenden Betrieb birgt das Risiko schwerer Schäden an den LocalBus-Kontakten und von Kommunikationsfehlern.

Was bedeutet die Umweltschutzklassifizierung G3 für diesen Controller?

Die Klassifizierung ISA-S71.04-1985 Klasse G3 weist darauf hin, dass das Modul mit einer speziellen Schutzbeschichtung versehen ist, die es ihm ermöglicht, starken und stark korrosiven luftgetragenen chemischen Schadstoffen standzuhalten.

Wie lauten die genauen Anforderungen an die LocalBus-Stromversorgung für den KJ2002X1-CA1?

Das Modul wird über eine Backplane mit zwei Versorgungsschienen versorgt und benötigt maximal 750 mA bei +5 VDC sowie 500 mA bei +3,3 VDC.

Sind für diesen Controller Kalibrierroutinen oder Wartungsarbeiten erforderlich?

Nein, eine Kalibrierung ist nicht erforderlich. Das Gerät enthält keine vom Benutzer wartbaren Komponenten und darf unter keinen Umständen zerlegt werden.
