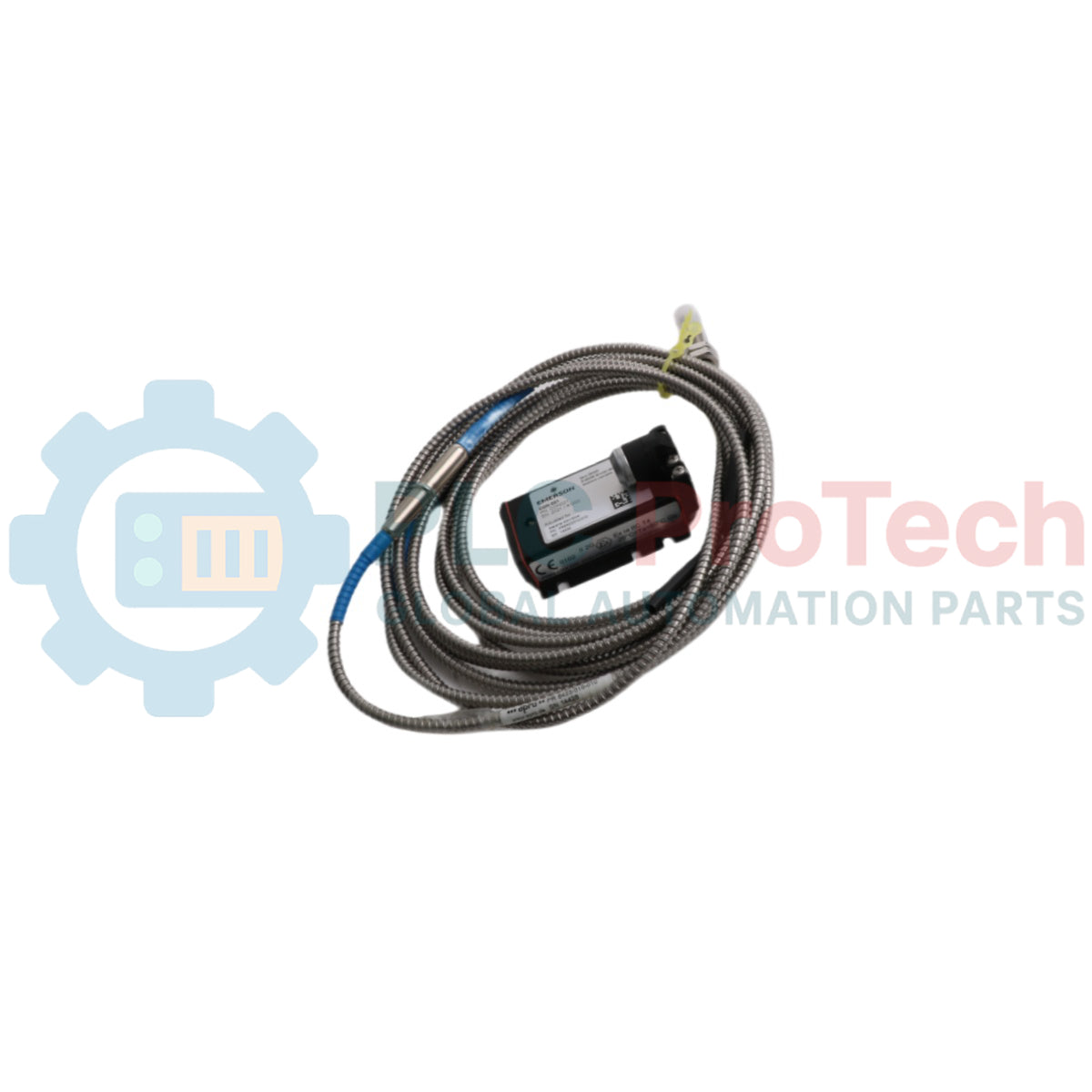

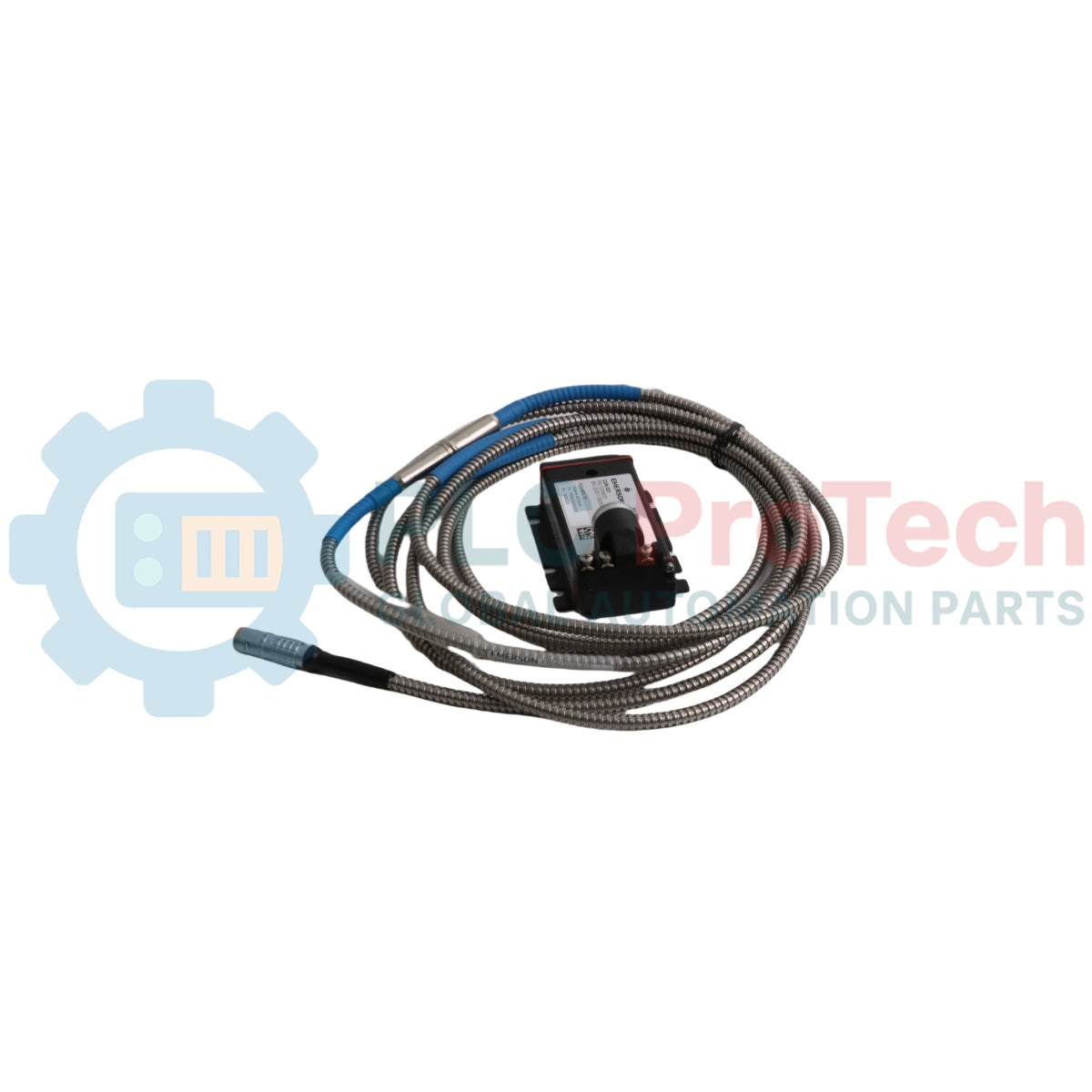

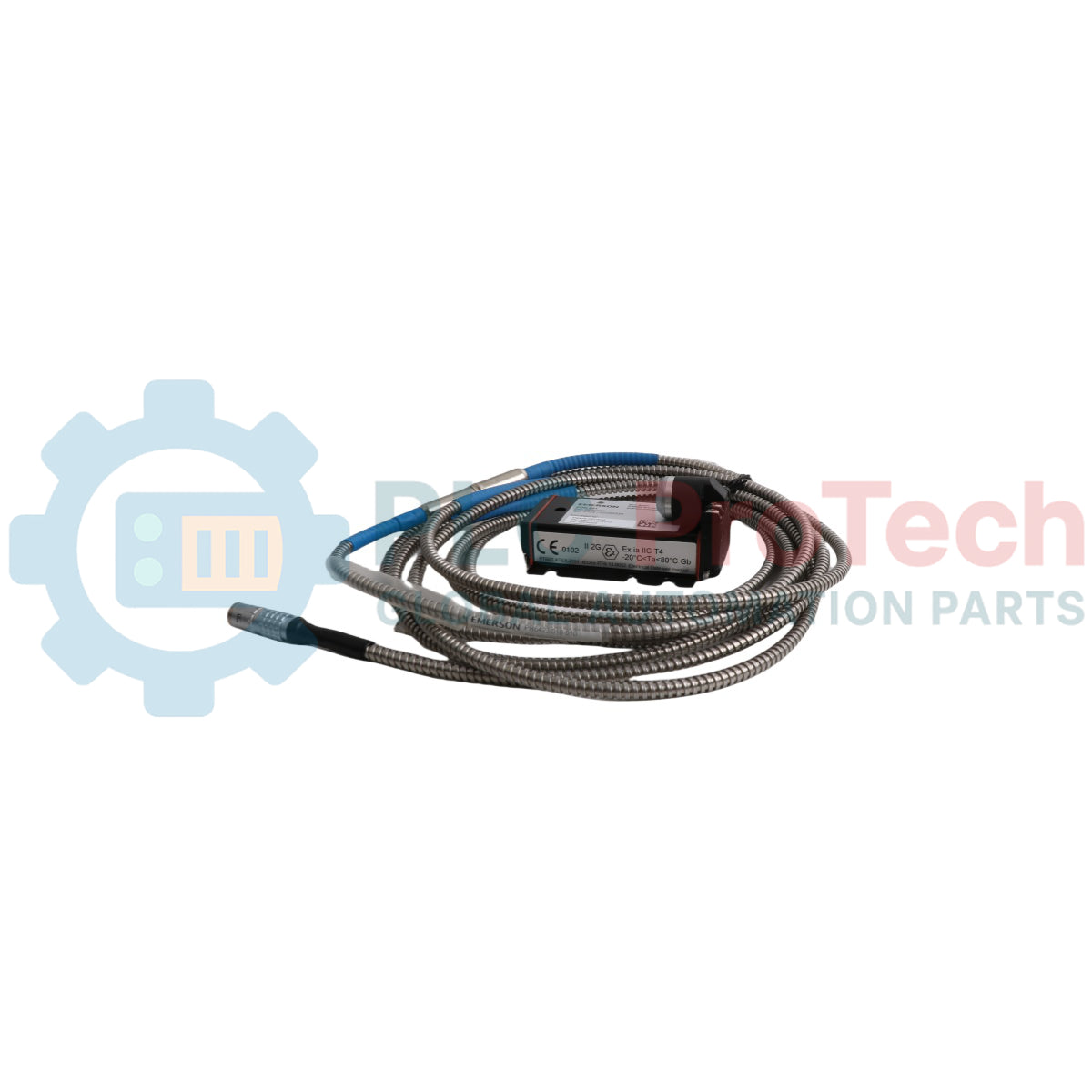

Emerson PR6423/010-010 CON021 Wirbelstrom-Sensorsystem

SKU R6423/010-010 CON021

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Emerson
Produkt-Nr.: R6423/010-010 CON021
Herkunft Vereinigte Staaten
Produkttyp: Wirbelstromsensor
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 0.1 kg
Abmessungen: 24,5 cm x 17 cm x 4 cm
Versandhafen: Xiamen
Garantie: 12 Monate

Produktbeschreibung

Beschreibung

Der Emerson PR6423/010-010 mit CON021 ist ein berührungsloses Sensor- und Signalwandlersystem für kritische Anwendungen in Turbomaschinen, einschließlich Dampf-, Gas- und Wasserturbinen, Kompressoren, Getrieben, Pumpen und Lüftern. Der Wirbelstromsensor PR6423 erfasst die radiale und axiale dynamische Wellenverlagerung, Position, Exzentrizität und Drehzahl. Der Sensorsignalwandler CON021 verarbeitet diese Abstandsmessungen zu stabilen Ausgangssignalen, die für die Zustandsüberwachung von Industriemaschinen geeignet sind.

Merkmale

Berührungslose Wirbelstrommessung zur präzisen Erfassung von Verlagerungen
Hochfrequenzantwort, geeignet für die dynamische Maschinendiagnose
Armored-Cable-Schutz für verbesserte mechanische Belastbarkeit in industriellen Umgebungen
Flexible Montageoptionen mit den mitgelieferten Montageschrauben
Messwertaufnehmeranschluss über eine selbstverriegelnde Steckerschnittstelle

Anwendungen

Überwachung der radialen und axialen dynamischen Wellenverlagerung
Messung von Wellenposition und Exzentrizität
Drehzahlüberwachung und Erkennung von Impulsen des Referenzgebers
Schutzsysteme für Turbomaschinen (Turbinen, Kompressoren, Lüfter, Pumpen)

Bestellinformationen

Modell-Nr. / Nummer	Beschreibung
PR6423/01	Armored Cable: Ja, Gehäusegewinde: M10x1, Spitzendurchmesser: 8 mm, Gehäusegewinde X: 0 (25 mm), Adapterstecker X: 0 (mit), Kabellänge X: 1 (5,0 m), Kabelende X: 0 (Lemo)
CON021	Sensorsignalwandler, Sensortyp: PR6423, Messbereich: 2,0 mm (Standardbereich), Linearitätsfehler: <= 1,0 %

Technische Spezifikationen

CON021 Signalwandler-Spezifikationen

Parameter	Spezifikation
Hersteller	Emerson
Frequenzbereich (-3 dB)	0 bis 20000 Hz
Anstiegszeit	<15 us
Betriebstemperaturbereich	-30 bis 100 °C (-22 bis 212 Fahrenheit)
Stoß und Vibration	5 g bei 60 Hz bei 25 °C (77 Fahrenheit)
Schutzart	IP20
Versorgungsspannungsbereich (Konfiguration -24 V)	-23 V bis -32 V (Ausgangsbereich: -4 V bis -20 V)
Versorgungsspannungsbereich (Konfiguration -2 V)	-21 V bis -32 V (Ausgangsbereich: -2 V bis -18 V)
Gehäusematerial	LMgSi 0,5 F22
Gewicht	~120 Gramm (4,24 oz)
Montagematerial	4 Schrauben M5x20

Spezifikationen des Wirbelstromsensors PR6423

Parameter	Spezifikation
Spitzendurchmesser	8mm
Gehäusegewinde	M10x1
Armiertes Kabel	Ja
Linearer Messbereich	2 mm (80 mils)
Anfänglicher Luftspalt	0.5 mm (20 mils)
Inkrementeller Skalierungsfaktor (ISF)	ISO: 8 V/mm (203.2 mV/mil) +/-5% @ 0 bis 45 degC
Abweichung von der optimal angepassten Geraden (DSL)	+/-0.025 mm (+/-1 mil) @ 0 bis 45 degC
Mindestwellendurchmesser	25 mm (0.79 inch)
Zielmaterial	42CrMo4 (AISI/SAE 4140) Standard
Schutzart	IP66 (IEC 60529)
Temperatur von Sensor und 1m Kabel	-35 bis +180 degC (-31 bis 356 Fahrenheit)
Temperatur von Kabel und Stecker	-35 bis +150 degC (-31 bis 302 Fahrenheit)
Material	Sensorspitze: PEEK, Gehäuse: Edelstahl, Kabel: PTFE, Stecker: Messing (vernickelt)
Gewicht (Sensor mit 1m Kabel)	Ca. 100 Gramm (3.53 oz)

Anschlüsse/Schnittstellen

Stecker/Klemme	Funktion
Messaufnehmereingang	Selbstverriegelnde Lemo-Steckerschnittstelle
Versorgungs-/Ausgangsklemmen	Schraubklemmenausführung (max. 1.5mm2 Draht)

Installationsrichtlinien

Stellen Sie sicher, dass der minimale Biegeradius des Standardkabels mindestens 25 mm und der des armierten Kabels mindestens 35 mm beträgt.
Stellen Sie die korrekte Ausrichtung des Sondenabstands sicher, indem Sie für Standardmessbereiche den vorgegebenen anfänglichen Luftspalt von 0.5 mm einhalten.
Montieren Sie den Signalwandler in einer Umgebung, die seiner Schutzart IP20 entspricht, und befestigen Sie ihn sicher mit den mitgelieferten M5x20-Schrauben.
Verwenden Sie beim Einsatz des Systems in explosionsgefährdeten Bereichen, die eigensichere Ausführung erfordern, eine Sicherheitsbarriere oder eine strombegrenzende Vorrichtung.

Konformität und Zertifizierungen

CE: 2014/30/EU (EN 61326-1), 2014/34/EU, 2011/65/EU, DIN EN 50581
ATEX: EN 60079-0, EN 60079-11 (II 2 G Ex ia IIC T4 Gb @ -20 degC <= Ta <= 80 degC)
IEC-Ex: IEC 60079-0, IEC 60079-11, IEC 60079-26 (Ex ia IIC T4 Gb @ -20 degC <= Ta <= 80 degC)
CSA: Klasse I Division 1, Gruppen A, B, C, D, T4 (-25 degC <= Ta <= 80 degC); Klasse I Division 2, Gruppen A, B, C, D Ex nA II T3..T4
Normen: ANSI/UL 913-2004, ANSI/UL 1604-1995, UL 60079-15 2002, UL 61010-1

Versand & Rückgabe

Globaler Expressversand

Standardlieferung: 4–6 Werktage per DHL, FedEx und UPS.
Expressversand: Same-Day-Versand für Lagerbestellungen vor 14:00 (GMT+8).
Weltweite Abdeckung: Über 150 Länder.

Rückgabe & Garantie

30-Tage-Garantie: Rückgabe für Lagerware in originaler, werkseitig versiegelter Verpackung.
12-Monats-Garantie: Jede Industriekomponente mit technischer Garantie.

FAQ

Wie groß ist der lineare Messbereich des Sensorsystems?

Das Sensorsystem verfügt über einen standardmäßigen linearen Messbereich von 2,0 mm (80 mils) in Verbindung mit der Standard-Konverterkonfiguration.

Welche Art von elektrischen Anschlüssen werden am Konvertermodul verwendet?

Das Konvertermodul verwendet einen selbstsichernden Lemo-Stecker für den Wandler-Eingang und Schraubklemmen für die Versorgungs- und Ausgangsverdrahtung.

Wie lauten die Schutzarten der Systemkomponenten?

Der Wirbelstrom-Sensor-Sondenkopf hat die Schutzart IP66, während das Gehäuse des Signalwandlers mit IP20 bewertet ist.
