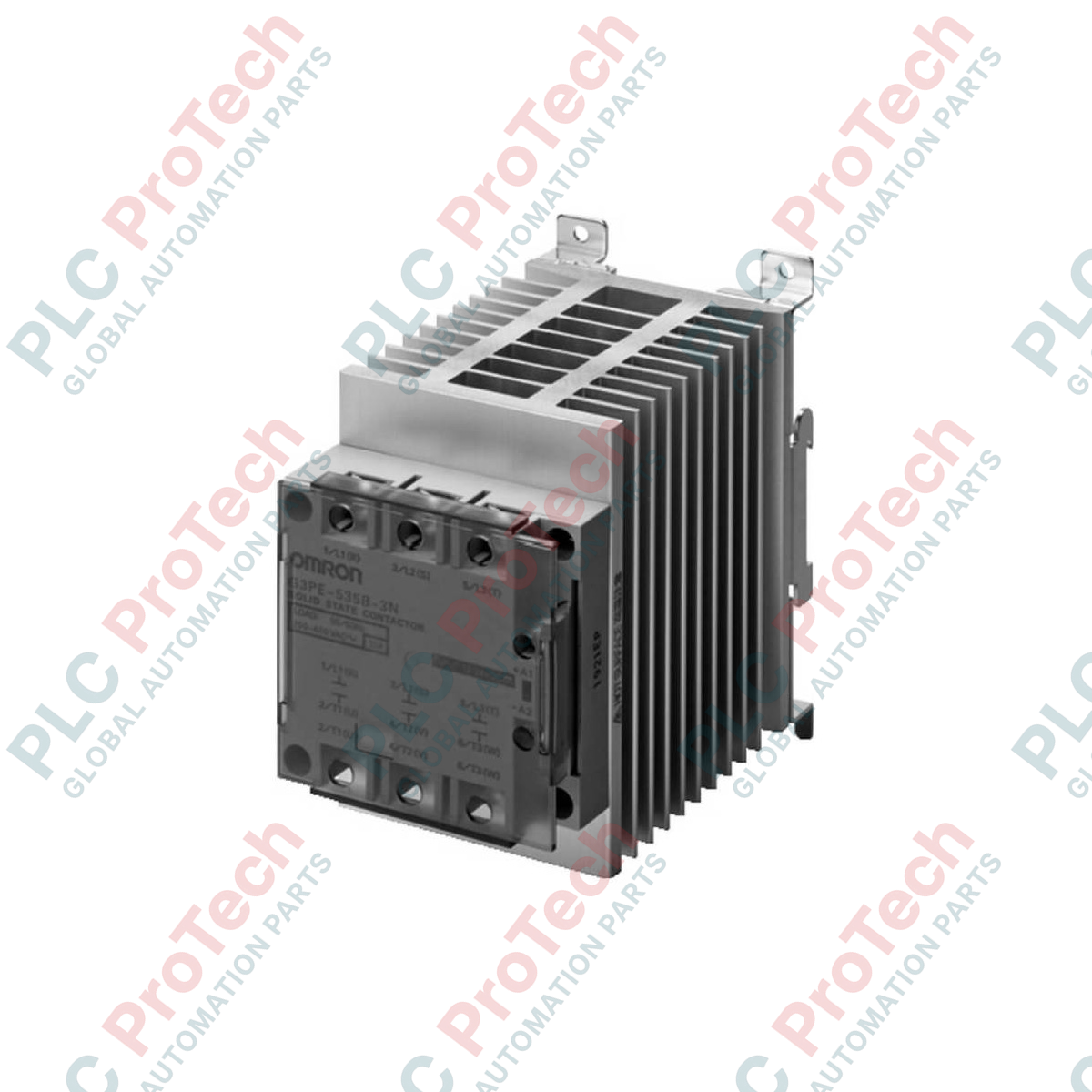

G3PE-535B-3N | Omron | Dreiphasen-Leistungsrelais

Der G3PE-535B-3N ist ein robuster, leistungsstarker Drehstrom-Solid-State-Schütz (SSC), der speziell für Heizungssteuerungsanwendungen entwickelt wurde. Dieses Modell verfügt über einen integrierten Kühlkörper für eine effektive Wärmeableitung und verwendet einen Phototriac-Koppler für eine hochisolierte Schaltung. Die G3PE-Serie ist auf Zuverlässigkeit und Präzision ausgelegt und beinhaltet eine Nullpunkt-Schaltfunktion, um Schaltgeräusche und Spannungsspitzen zu minimieren, was sie ideal für industrielle Heizprozesse mit hoher Schaltfrequenz macht.

Merkmale

• Drehstrom-Schaltfähigkeit
• Integrierter Kühlkörper für thermische Zuverlässigkeit
• Nullpunkt-Schaltfunktion zur Reduzierung von Störgeräuschen und elektrischer Belastung
• Phototriac-Koppler-Isolierung für hohe Durchschlagsfestigkeit (2.500 VAC)
• DIN-Schienenmontage für schnelle und einfache Installation
• Eingebaute gelbe Betriebsanzeige zur Statusüberwachung

Technische Daten

Installationshinweise

• Montage: Der G3PE-535B-3N ist für die Montage auf DIN-Schiene ausgelegt. Stellen Sie sicher, dass das Gerät so montiert wird, dass ein vertikaler Luftstrom über den integrierten Kühlkörper möglich ist, um den angegebenen Betriebstemperaturbereich (-30 bis 80 °C) einzuhalten.
• Elektrische Verdrahtung: * Steuerseite: Schließen Sie das 12–24 VDC-Steuersignal an die Eingangsanschlüsse an. Das Gerät verfügt über eine gelbe Betriebsanzeige zur Bestätigung des Eingangsstatus.
  • Lastseite: Stellen Sie sicher, dass der Laststrom den Nennwert von 35 A nicht überschreitet. Aufgrund der Eigenschaften von SSRs sollte eine externe Sicherung zum Schutz gegen Kurzschlüsse in Betracht gezogen werden.
• Wärmemanagement: Während der integrierte Kühlkörper für den Standardbetrieb ausreichend ist, darf die Umgebungstemperatur 80 °C nicht überschreiten. In Umgebungen mit hoher Dichte in Schaltschränken kann eine zusätzliche Kühlung (Lüfter) erforderlich sein.

Konformität und Haltbarkeit

• Vibrationsbeständigkeit: Das Gerät ist für Schwingungen von 10 bis 55 Hz ausgelegt und eignet sich somit für industrielle Umgebungen mit leichten Maschinenvibrationen.
• Durchschlagsfestigkeit: Getestet mit 2.500 VAC für 1 Minute, was einen hohen Schutz zwischen der Eingangsteuerungsschaltung und der Hochspannungs-Lastausgang gewährleistet.
