Beschreibung

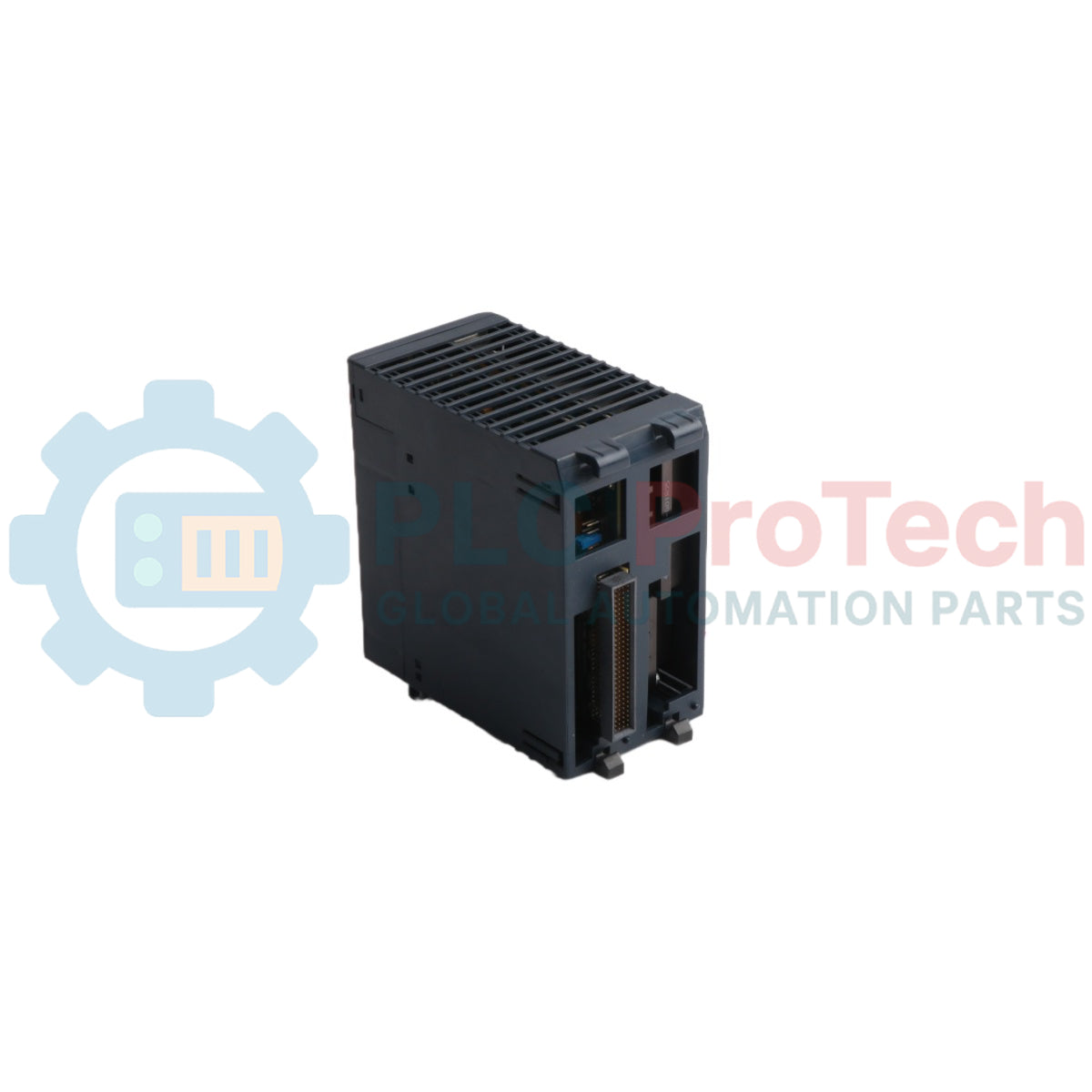

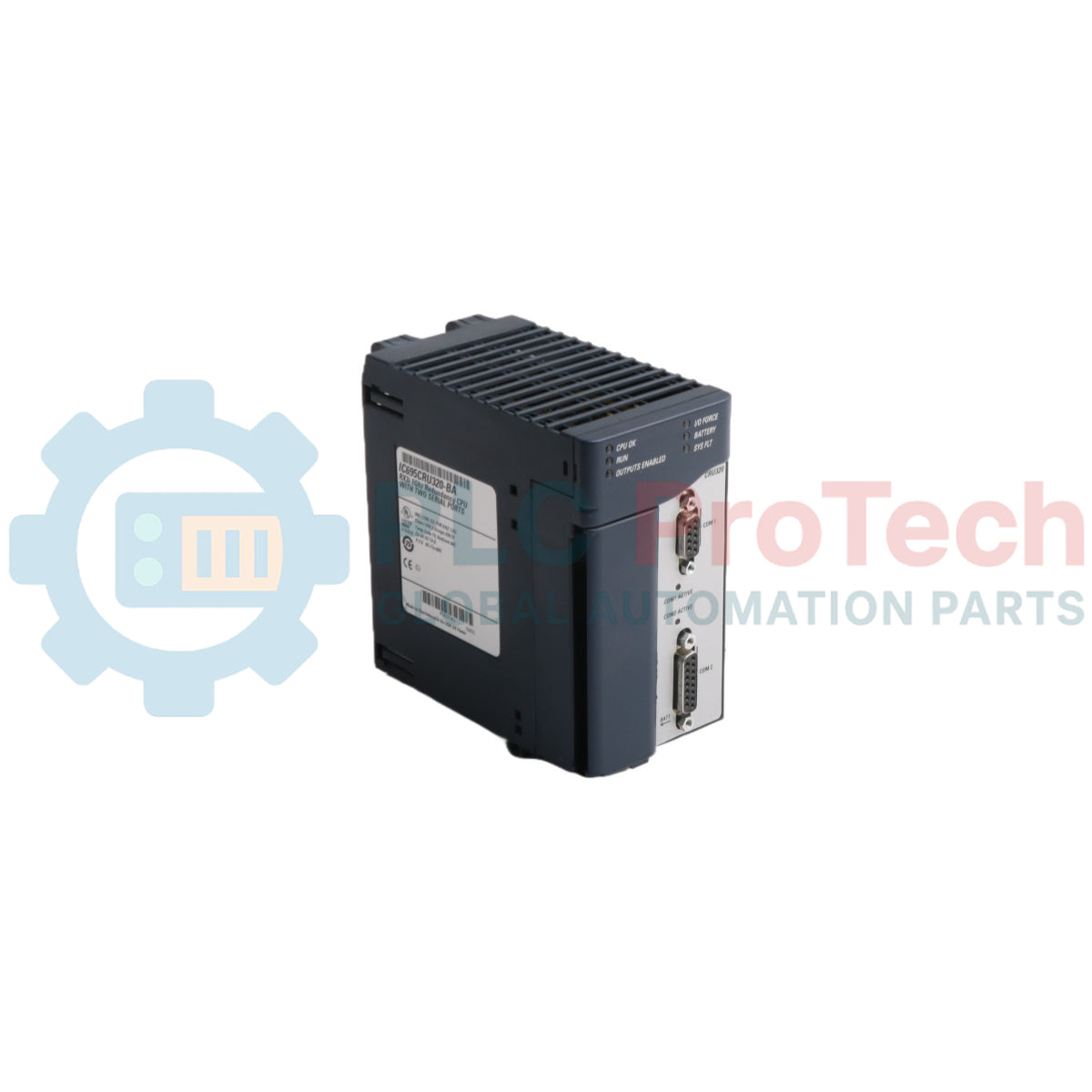

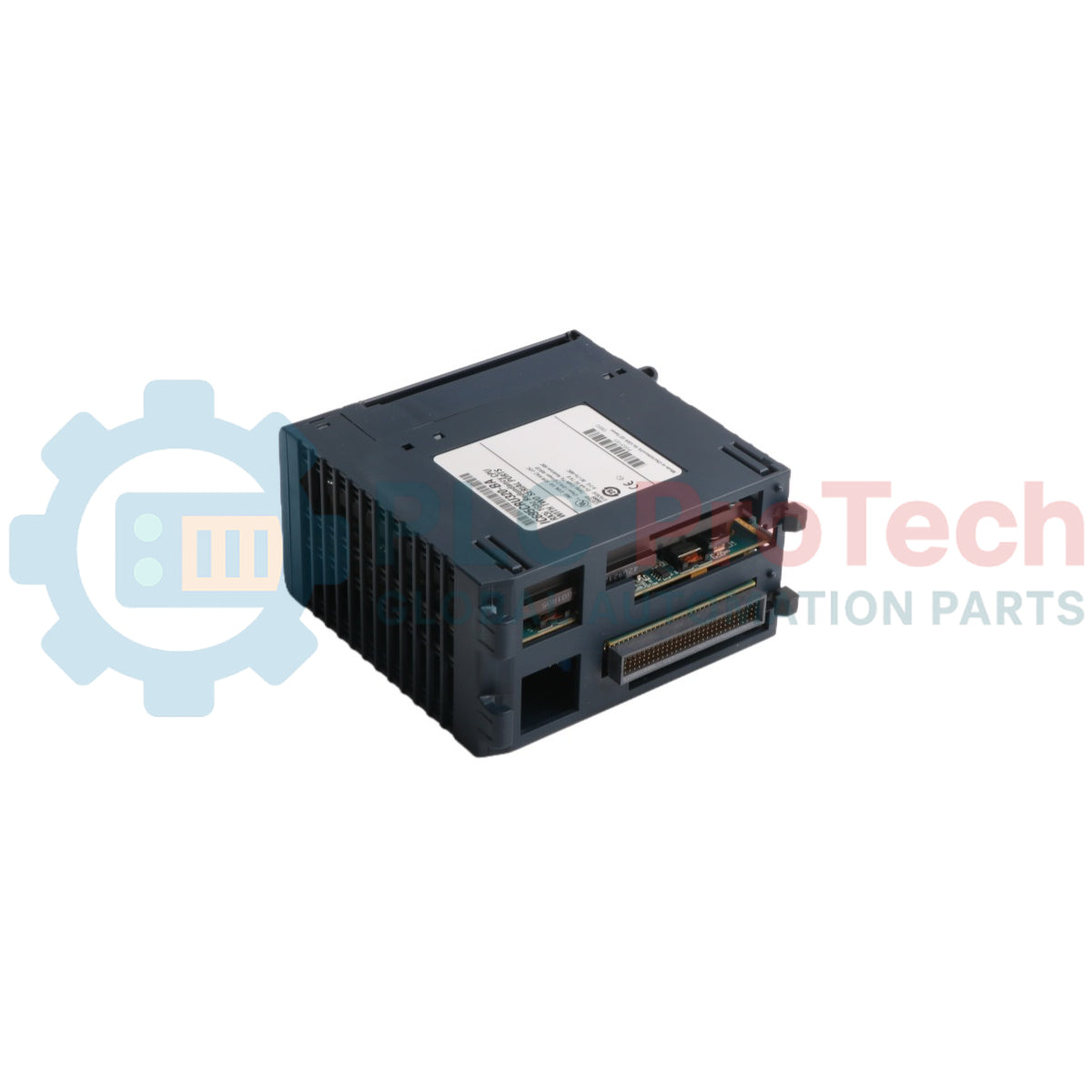

Die IC695CRU320 ist eine leistungsstarke redundante Zentralverarbeitungseinheit für die PACSystems-RX3i-Plattform. Dieses Steuermodul führt Strategien für die Echtzeit-Maschinenautomatisierung, die Prozesssynchronisierung und die Hochgeschwindigkeitssteuerung des Materialtransports aus. Es kommuniziert direkt mit lokalen E/A-Modulen und intelligenten Optionen über eine integrierte Architektur mit zwei Backplane-Bussen, die einen leistungsstarken PCI-Bus mit einer seriellen Backplane verbindet und so die einfache Migration bestehender Module der Serie 90-30 ermöglicht. Als primäre Recheneinheit innerhalb eines Hot-Standby-Redundanzrahmens sorgt ein abgestimmtes Paar dieser Einheiten für eine widerstandsfähige Architektur, die Einzelpunktfehler übersteht und ein unterbrechungsfreies Umschalten ermöglicht. Die integrierten seriellen Kanäle nutzen Standardprotokolle wie SNP Slave, Modbus RTU Slave und Serial I/O, um eine nahtlose Verbindung zu Programmierterminals, Bedienerschnittstellen und verteilten seriellen Geräten herzustellen.

Funktionen

• Integriert die Hot-Standby-Technologie (HSB), die ein vollständig synchronisiertes redundantes Paar mit Online-Programmierung und der Möglichkeit zur Reparatur von Komponenten unterstützt.
• Bietet 64 MB batteriegepufferten Benutzerspeicher sowie 64 MB nichtflüchtigen Flash-Speicher zur sicheren Speicherung von Anwendungsblöcken.
• Unterstützt die Anbindung an zwei Backplane-Busse und gewährleistet gleichzeitig die elektrische Konformität mit der PCI-2.2-Spezifikation und älteren Modulen der Serie 90-30.
• Bietet kontinuierliche Hintergrunddiagnosen durch einen Hardware-Logikumschalter und ein ECC-System zur Korrektur von Einzelbitfehlern.
• Ermöglicht eine schnelle Ausführung beim Rollenwechsel mit einer maximalen Umschaltzeit des Logik-Scans von 1 Scan und einer minimalen Reaktionszeit von 3.133 ms.
• Unterstützt die Ausführung von bis zu 512 internen Programmblöcken im laufenden Betrieb, mit einer maximalen Größe von 128 KB pro Block.

Anwendungen

• Kritische Prozessautomatisierungssysteme: Bereitstellung synchronisierter Backup-Konfigurationen für chemische Prozesse, Wasseraufbereitung und kontinuierliche thermische Prozesskreisläufe.
• Hochgeschwindigkeits-Materialtransportlinien: Nutzung der dualen PCI-Backplane-Schicht zur Überwachung mehrachsiger Sortiermaschinen ohne Prozessunterbrechungen.
• Fernüberwachung von Stromversorgung und Infrastruktur: Einsatz serieller SNP- und Modbus-Netzwerke zur Koordination entfernter Umspannwerks-RTUs und Anlagen-HMIs.

Bestellinformationen

Technische Spezifikationen

Anschlüsse/Schnittstellen

Installationsrichtlinien

• Stellen Sie sicher, dass das vorgesehene RX3i-Backplane-Racksystem vollständig ausgeschaltet ist, bevor Sie die Hardwarebaugruppe in den aktiven Chassis-Steckplatz schieben.
• Befestigen Sie das Produkt in einem geschlossenen Sicherheitsgehäuse mit Schutzart IP20 oder mindestens der Konfiguration NEMA/UL Type 1, um es vor Umweltschadstoffen zu schützen.
• Wenn Sie das System in explosionsgefährdeten Atmosphären der Klasse I, Division 2 aufstellen, vergewissern Sie sich, dass der Zugang zum umgebenden Gehäuse ausschließlich mit einem speziellen Servicewerkzeug möglich ist.
• Stellen Sie sicher, dass nur zugelassene Batterien für den Hilfsspeicher, beispielsweise die Pakete IC695ACC302 oder IC690RBT001, an die Batterieschnittstellenleitungen des Moduls angeschlossen sind.
• Erden Sie alle strukturellen Backplanes vor der Inbetriebnahme der redundanten Datenverbindungen sorgfältig gemäß den üblichen technischen EMI/RFI-Richtlinien.

Konformität und Zertifizierungen

• Klasse 1, Division 2: Für den sicheren Einsatz in explosionsgefährdeten Bereichen der Gruppen A, B, C und D zertifiziert.
• ATEX-Zone 2: Zugelassen für explosionsgefährdete Umgebungen der Zone 2, Gruppe IIC, wenn das Gerät in einem Gehäuse mit Schutzart IP54 montiert ist.
• EU-RoHS: Konform mit der EU-Richtlinie 2002/95/EG gemäß den spezifischen Ausnahmen in Anhang 7(a), 7(c)-I und 7(c)-III.
