Das GE Vernova Multilin 750 Feeder Management Relay ist ein digitales System für die umfassende Verwaltung sowie den Primärschutz und die Steuerung von Verteilungsabgängen. Ohne automatische Wiedereinschaltfunktion, wodurch es sich von der Serie 760 unterscheidet, bietet dieses Relais einen robusten Reserveschutz für Sammelschienen, Transformatoren und Übertragungsleitungen in einer praktischen ausziehbaren Bauweise. Mit umfassenden Messfunktionen sowie Analog-Ein- und -Ausgangsoptionen gewährleistet es eine hohe Transparenz der Anlagenzustände und lässt sich in Überwachungs- und Steuerungsinfrastrukturen integrieren.

Beschreibung

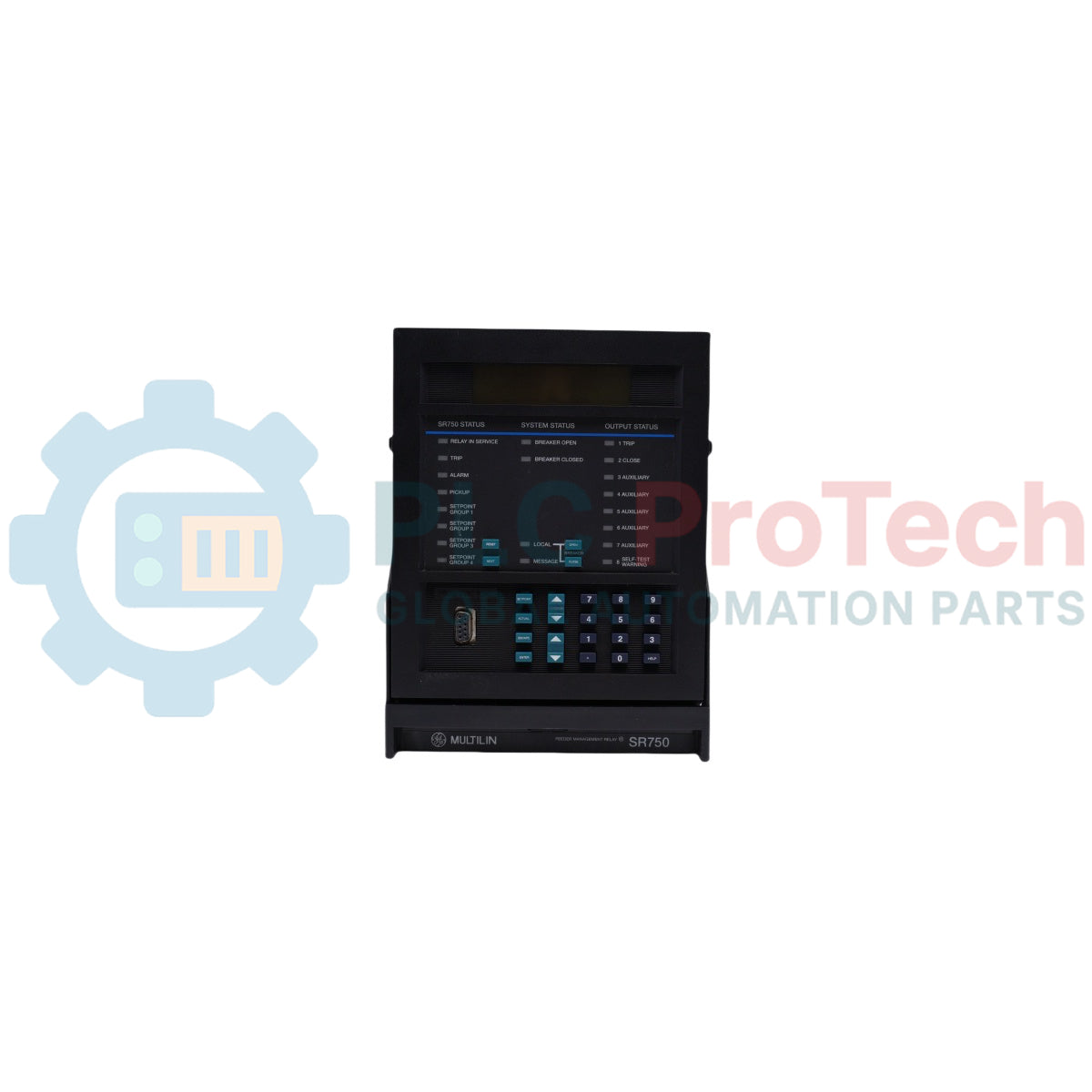

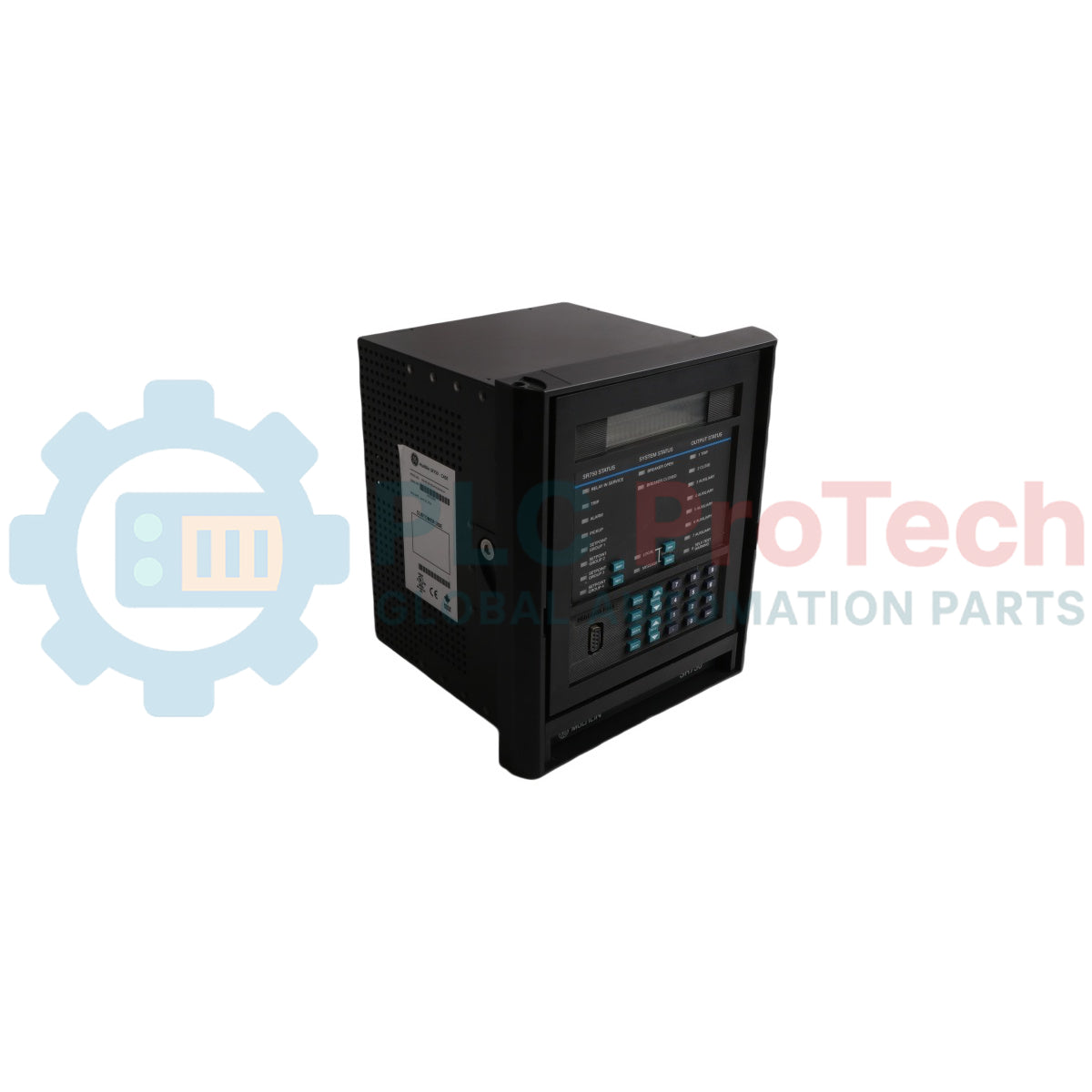

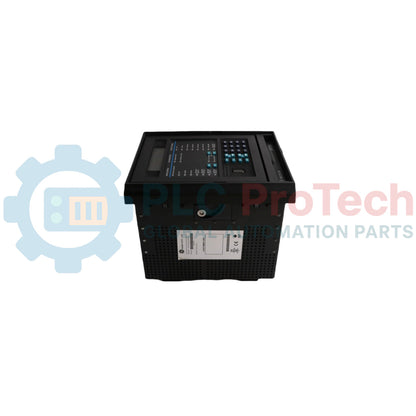

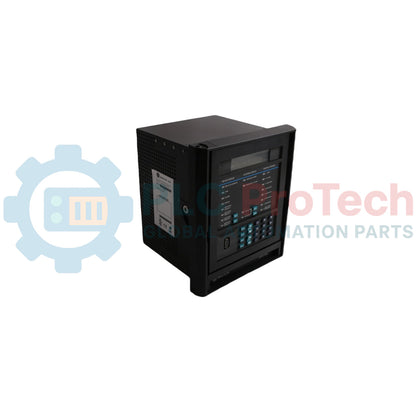

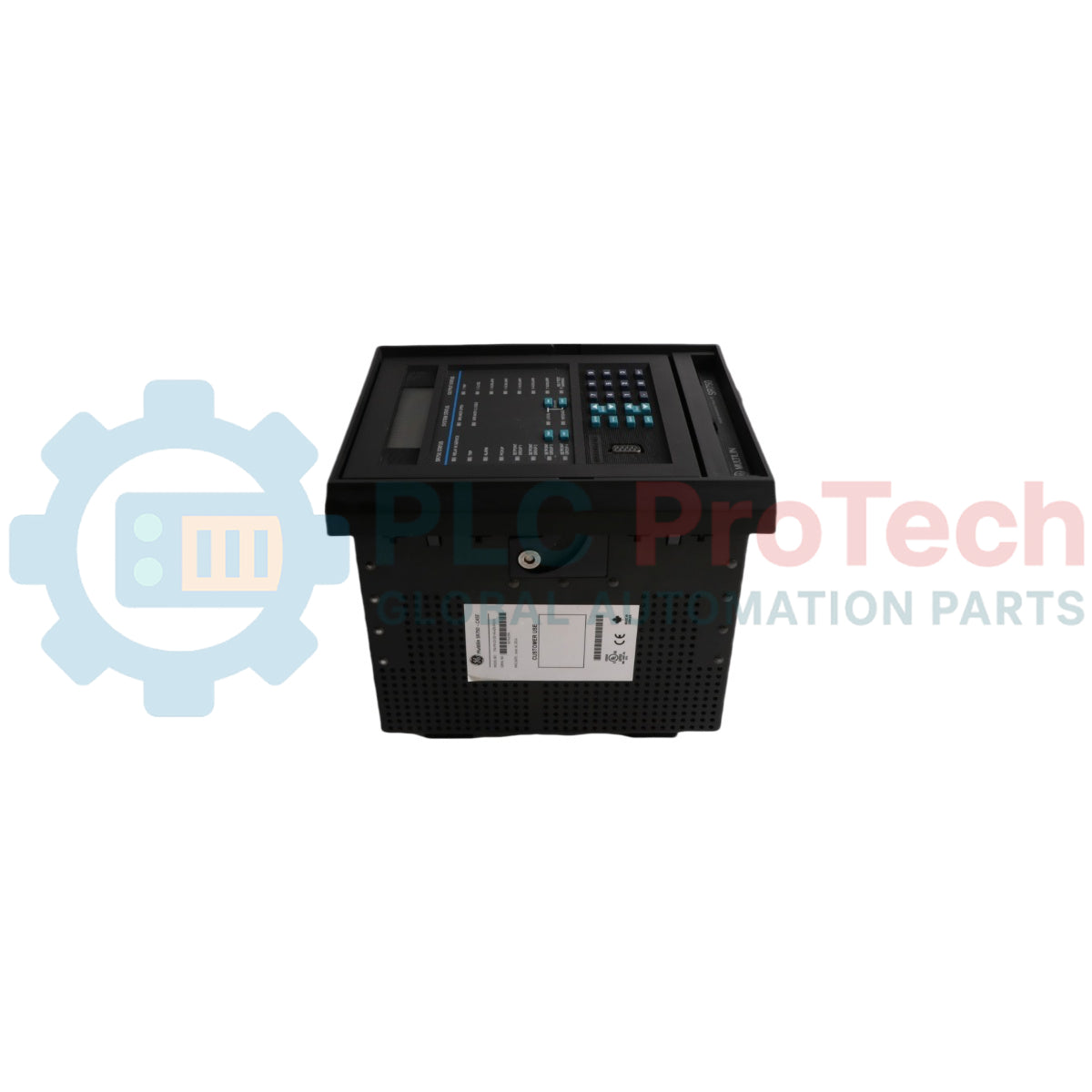

Das GE Multilin 750-P5-G5-HI-A20-R ist ein industrielles Schutzsystem für Verteilungsabgänge in starr geerdeten, hochohmig geerdeten oder resonanzgeerdeten Netzen. Das Gerät verfügt über dedizierte 5-A-Phasenstromeingänge und 5-A-Eingänge für Nullsystem-Erdströme zur Erkennung spezifischer Fehlerarten. Das Relais arbeitet über einen großen Bereich hoher Steuerspannungen und umfasst neben einer unabhängigen achtkanaligen 4- bis 20-mA-Analogausgangseinheit eine rote LED-Anzeige an der Front zur Anzeige des geschlossenen Leistungsschalters. Mithilfe standardisierter Industrieprotokolle und Optionen für serielle sowie Ethernet-Schnittstellen führt das Multilin 750 eine schnelle Fehlerverarbeitung, Verriegelung und Statusmeldung aus, um die Stationsautomatisierung zu optimieren und vorgeschaltete Transformatoren sowie Verteilungssammelschienen zu schützen.

Funktionen

• Vollständiger Schutzumfang mit unverzögerten und zeitverzögerten Überstromelementen für Phase, Neutralleiter, Erde und Gegensystem.
• Umfassende Erdschut capabilities durch 5-A-Eingänge für Nullsystem-Erdströme in Kombination mit Überstromdiagnosen für Neutralleiter und Erde.
• Optionen für universelle Hochspannungsversorgungen zur Unterstützung industrieller Stationen mit Wechsel- und Gleichspannung.
• Integrierte Analogausgangshardware mit acht unabhängigen 4- bis 20-mA-Kanälen zur Fernüberwachung über SPS oder SCADA.
• Standardmäßige rote LED-Anzeige an der Front zur eindeutigen lokalen Bestätigung des geschlossenen Leistungsschalters.
• Ausziehbare Bauweise für eine schnelle Wartung des Chassis und minimierte Ausfallzeiten beim Austausch.
• Integriertes Diagnosetestsystem mit Simulationsmodi zur Vorschau der Eigenschaften vor, während und nach einem Fehler.

Anwendungen

• Primärschutz und Steuerung für Verteilungsabgänge in starr geerdeten, hochohmig geerdeten oder resonanzgeerdeten (Petersen-Spule) Netzen.
• Schienenblockierungs- und Verriegelungsschutz-Koordinationsschemata.
• Schnelle Fehlererkennung zur Begrenzung von Störlichtbögen.
• Automatische Lastabwurfschemata auf Basis von Spannungs- und Frequenzelementen.
• Reserveschutz für Übertragungsleitungen, Abzweige, Verteilerschienen und Leistungstransformatoren.

Bestellinformationen

Technische Daten

Installationsrichtlinien

• Montage: Achten Sie auf eine korrekte Ausrichtung bei der Schaltschrankmontage entsprechend den Standardabmessungen für Einschubgeräte. Halten Sie für eine optimale Belüftung ausreichende Abstände ein.
• Erdung: Stellen Sie vor dem Anschließen von Stromwandlern oder der Steuerspannung eine dedizierte niederimpedante Erdverbindung an der Gehäuseerdungsklemme her.
• Stromwandlerverdrahtung: Überprüfen Sie, dass die Leitungen sicher in die automatischen Kurzschlussklemmen eingesetzt sind. Phasen- und Erdungseingänge müssen den angegebenen Primär- oder Sekundärstromwandlerverhältnissen von 5 A entsprechen, um eine Übersteuerungssättigung oder Messungenauigkeiten zu vermeiden.
• Steuerspannungsschutz: Führen Sie die Leitungen über eine externe Sicherung oder einen Leitungsschutzschalter, die bzw. der den HI-Spannungsgrenzen (88 bis 300 VDC oder 70 bis 265 VAC) entspricht, um den Ausfall von Komponenten des Stromkreises zu vermeiden.
• Abschirmung: Erden Sie die Schirme der Kommunikationsleitungen ausschließlich auf der SPS- oder Computerseite, um Störungen durch Erdschleifen zu vermeiden.
